火力发电厂化学水处理设备检修规程

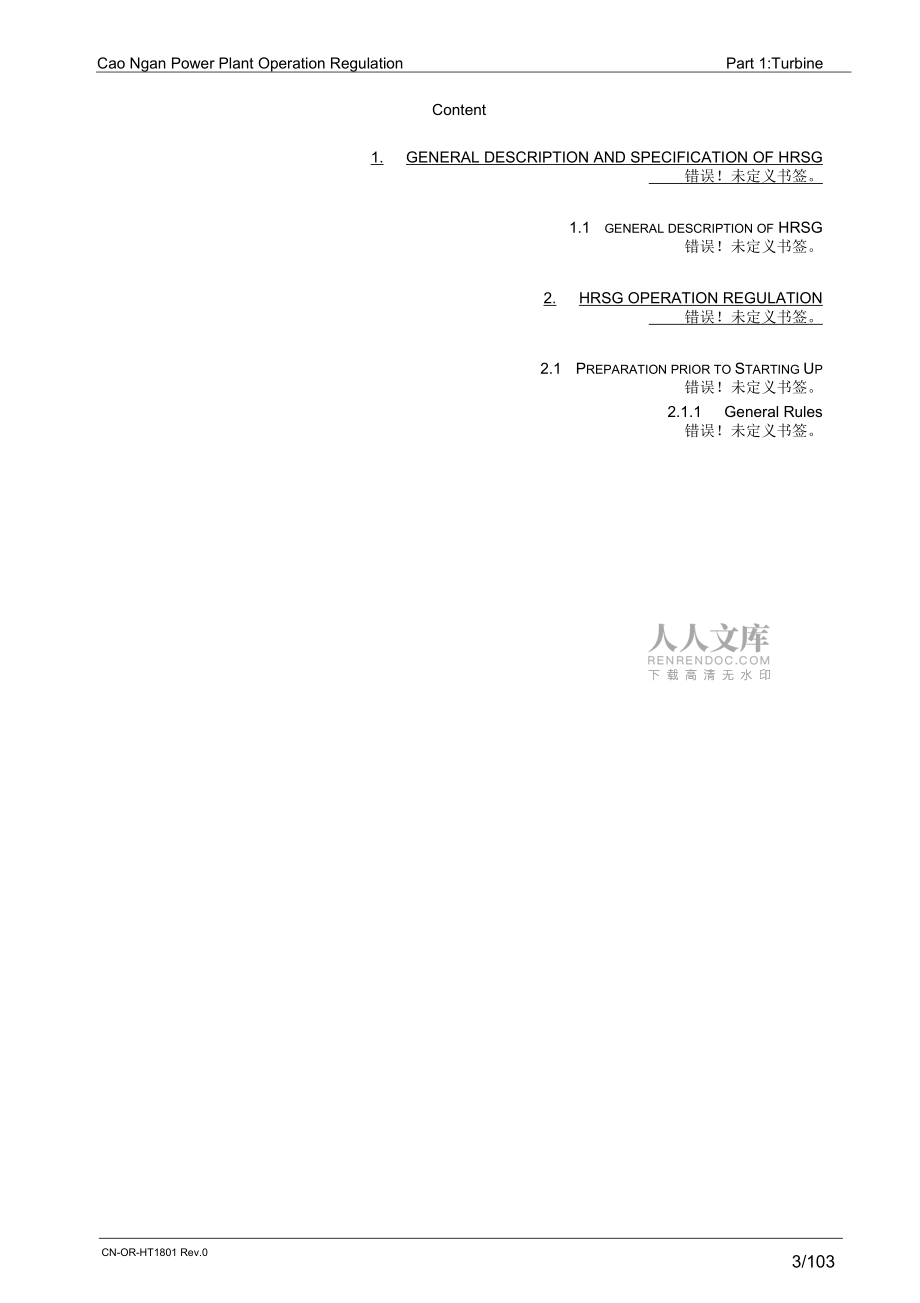

1、Title:Operation RegulationOf化学设备检修规程Project:Cao Ngan Coal-Fired Thermal Power PlantCao Ngan Power Plant Operation RegulationPart 1:TurbineContent1. GENERAL DESCRIPTION AND SPECIFICATION OF HRSG错误！未定义书签。1.1 General description of HRSG错误！未定义书签。2. HRSG OPERATION REGULATION错误！未定义书签。2.1 PREPARATION PRIOR

2、 TO STARTING UP错误！未定义书签。2.1.1 General Rules错误！未定义书签。CN-OR-HT1801 Rev.03/103Cao Ngan Power Plant Operation RegulationPart 1:Turbine1. 范围规程规定了化学本体设备，转动机械的大小修范围、方法和标准，规定了管道容器阀门的安 装方法和质量标准，以及设备防腐的方法和标准。规程适用于越南高岸电厂化学予处理系统、锅炉补给水系统、循环水系统、消防水系统和废 水处理系统设备的大小修。2. 技术要求本规程为电厂化学设备检修工作技术依据，需在检修工作中认真实施。化学检修工作要学习规程

3、内容，应达到如下要求：1） 了解设备构造及运行方式；2）明确检修项目；3）熟知拆装顺序；4）掌握施工工艺及技术质量标准；5）检修工作负责人须经本规程考试后方能担任。3. 本体设备检修规程化学水处理本体设备包括：过滤设备；阳、阴、混离子交换设备；以及箱槽、池等设备。CN-OR-HT1801 Rev.0493.1 检修通则3.1.1 池及各个水箱大修应在设备全停后进行。3.1.2 查阅设备缺陷登记本及技术档案，掌握设备缺陷内容。3.1.3 做好备品备件，工具的准备工作，清扫好设备、材料的存放场地。3.1.4 手工缝制产品。3.1.5 容器内的滤料和交换树脂，在大小修时由试验室负责做交换容量之后上报

4、分场。3.1.6 容器内螺栓、夹子等部件，应选用耐酸蚀材质或做防腐处理。3.1.7 在设备大、小修后，必须对设备情况作详细记录，填写在设备档案中。需搭设脚手架及起吊工具的检修项目，应在开工之前联系好起重工，落实设备材料，明确施工地点及工作要求。3.1.8 办理好检修工作票，当安全措施确已执行后方可进行检修工作。3.1.9 检修工作完成后，应立即封存检修工作票，不得拖延。3.2 检查要点：3.2.1 检查滤料、树脂高度和污染情况，化验室对树脂进行交换容量”等性能的测定3.2.2 交换器本体及附属设备管路防腐层进行电火花”探漏检查。3.2.3 反渗透装置需进行膜 查漏”检查。3.2.4 集配水装置

5、，空气擦洗装置是否合乎标准。3.2.5 全部支吊架应无腐蚀迹象，强度达到技术要求。3.2.6 窥视孔镜，是否完好无漏泄，清洁明亮。3.2.7 阀门、仪表、开关灵活，准确好用。3.2.8 塑料部件及有机玻璃零部件无变形，裂纹，老化现象。3.2.9 集配水装置无 堵塞”，支管无断裂，布水均匀，运行中无偏流”现象。3.2.10 按最高运行压力1.25倍进行水压试验10分钟无漏泄。3.2.11 支管使用网套时，应为二层，内层直径大于管25mm,外套应大于内套 25mm ,应选用涤纶尼龙材质，内层 40目，外套60目，网套必须使用机织产品，不得使用3.3 澄清池的检修3.3.1 设备构造震1机械加递澧清

6、池的啊造1进水管j 2闽水相，3一第一反应塞t 4一第二座他富:5导流室6分离室 7一集水flh 8 一排泥斗 9一捧污管丰1Q一攫抨机 “一放空气管i 12一聿招罩:13斜管3.3.2 工作过程机械加速澄清池的特点是利用机械搅拌器叶轮的提升作用来完成泥渣的回流和接触反应。加药混合后的原水进入第一反应室，与几倍（最大5倍）于原水的回流泥渣水在桨叶的搅动下进行接触反应，然后经叶轮提升至第二反应室继续反应，凝聚成较大的絮粒，再通过导流室进入分离室以完成沉淀的分离任务。机械加速澄清池的构造如图所示，系一种钢筋混凝土的构筑物。水在澄清池中的流程如下：原水由进水管1进入纵截面为三角形的环形配水槽2,通过

7、槽下面的出水孔均匀地流入混合室（又称第一反应室）3;在混合室由于搅拌器叶轮的旋转形成一定的负压，使进水和回流泥渣混合均匀，并被叶轮提升到第二反应室4;水和药剂在第二反应室基本上完成了沉淀反应和絮凝的成长，并进行了整流，然后经过设在其上部的导流室5进一步消除水的紊动和旋车后，进入分离室6。在分离室中，由于截面积较大，水流速很小，加上还设有斜管装置，故可使泥渣和水分离。分离出的水均匀地流到设在澄清池上部的环形集水槽l再通过出水管流到清水箱或重力式滤池进行过滤；分离出的泥渣下沉到池底，其大部分又回流到混合室，重质的一小部分通过池底的定期排污管（放空管）排走，在泥渣沉降过程中，还有相当数量的泥渣进入排

8、泥斗8,该部分泥渣以连续或定期的方式排除，保持泥渣的平衡。3.3.3 部件的结构和作用由于机械加速澄清池的大多数部件均是钢筋混凝土结构，且有的部件的作用已在工作过程中阐述，故不再赘述。下面只把它的一些重要部件的结构和作用简介如下。1 .池体机械加速澄清池池体通常用钢筋混凝土制成，其横截面呈圆形，底部略呈锥形，以便于排泥。当装有刮泥机装置时，其底部亦可略呈球面。池体按流程依次由第一反应室、第二反应室、导流室和分离室组成。池内中心位置装有机械搅拌器和叶轮提升装置，且竖跨两个反应室之间。 在池子的底部装有定期排污管，用来定期地将沉积在池底的重质和老化的泥渣排出。为了能够彻底地排除污泥， 大型池子在伞

9、形罩的下沿装有环形多孔管，以便用高压水冲洗池底的污泥。在池体的不同部位上还装有取样管、加药管和排空气管等装置。2 .配水槽配水槽（进水槽）设在机械加速澄清池池体的第一反应室的上方，与池体一次制成。配水槽的结构多采用横截面为三角形的环形结构，槽底开有了孔口，目的是使来水均匀地流3 .到第一反应室。配水槽的顶部还设有排气管，以排除进水带人的空气。4 .导流板导流板设在第二反应室和导流室中，装在导流室中的导流板也叫整流板。导流板由钢板和混凝土制成，装设导流板的目的是缓和搅拌机提升水流时产生的旋流，将旋转水流变5 .成垂直水流，以减轻对分离室中水流的扰动，有利于泥渣和水的分离。机械搅拌装置机械搅拌装置

10、是一个整体，下部是桨叶、上部是叶轮，通过主轴与减速装置相连，由无级变速电动机驱动。叶轮的结构类似于泵的结构，是用来将夹带有泥渣的水提升到第二反应室。 其提升能力除与转 速有关外，还可以用改变叶轮高低位置的办法来调节，其范围通常为0170mm提升流量5倍于处理水量。桨叶是作搅拌用的，搅拌的速度可根据需要来调节转速范围为4.814.5r /min。环形集水槽环形集水槽是水泥现浇件或钢板预制成的，安装在分离室上部的出水区内，其横截面为矩形。集水6 的内壁有许多集水孔（25）均匀布置。其作用是均匀地收集出水区的清水，通过出水管流至清水箱或无阀滤池。集水槽的安装要求比较严格， 要求槽壁上的孔眼应在同一水

11、平线上，孔眼的大小应一致，并严格均匀布置，以确保集水的均匀性。否则，集水不均匀，而产生偏流现象，影响出水质量。机械加速澄清池的池径不同，采用的集水装置也不同。池径较小的，采用单独环形集水槽；池径较大的，采用辐射和环形集水槽的混合型式。集水槽中水的流速为0.40.6m/s ,出水管中水的流速为1. OmT s左右。考虑水池超负荷运行和留有加装斜管（板）的可能，集水槽和进出水管的校核流量可适当增大。6 .排泥斗及放空管当机械加速澄清池进水悬浮物含量经常小于1000mg/ L,且池径小于24m时，可采用污泥浓缩斗排泥和池底排污相结合的形式。根据池子的大小一般可设置13个排泥斗，排泥斗的容积一般为池子

12、容积的1%4%。小型池子也可只采用底部排污系统。排泥斗设在池体锥形部分的上沿，用来贮存由分离室分离出来的过剩泥渣。排泥斗内的泥渣通过排污管及排污阀排出。设在池体底部的排污管，也作为放空管使用。为了减少周期性的排泥操作次数， 可在排污管上安装气动阀或电动阀进行自动定时排泥，也可安装电磁虹吸排泥装置或橡皮斗阀，还可安装手动快开阀进行人工排泥。7 .加药及取样装置机械加速澄清池药剂的加入点，应视处理方式而定。当进行混凝处理时，混凝剂可加在进水管(即水泵的出口管)或环形配水槽中。当进行混凝和石灰处理时，石灰浆应加在第一反应室的下部，混凝剂 可加在第一反室的中部，以免结垢污堵进水管和配水槽。取样装置是机

13、械加速澄清池在调试和运行中供取样监视水质用的部件，应在建造池体时按要求安 装。取样管可采用DN15mm勺镀锌管和煤气钢管。取样门可采用DN15mm勺自来水阀。为了便于取样，可 把取样管和取样门集中在一起。机 械加速澄清池一般设 5个取样点，部位分别是进水管、第一反应室、第二反应室、分离室、出水槽。8 .机械刮泥装置在大型机械加速澄清池的底部一般都设置电动刮泥(刮泥机)装置。刮泥机主要由刮泥耙、 减速装置和减速电动机等部件组成，其作用是将重质的泥渣刮到池中间，及时排除。9 .3.4检修项目和顺序3.3.4.1检修项目机械加速澄清池应1 2年大修一次，其中机械搅拌器和刮泥装置应每年大修一次。澄清池

14、本体和转动设备应每年小修一次。每次检修时，都要把搅拌机和刮泥机列为重点检修项目。小修 项目除机械部分外主要是加药系统和消除设备缺陷。大修项目如下：(1)解体、检查、修理搅拌机和刮泥机的变速箱等设备的机械部分。(2)冲洗斜管，清理排泥斗、配水槽以及池体内的积泥、青苔等杂物。(3)检修机械加速澄清池和加药系统的管道、阀门(4)冲洗、清理取样管内的积泥，检修取样阀门。(5)检修加药设备，检查清理空气分离器。(6)清理检修排泥斗、搅拌器叶轮以及刮泥机构架板等金属部件。(7)检查清理润滑轴承的专用水系统。3.3.4.2 检修顺序机械加速澄清池在检修前，应先打开排泥斗阀门，把排泥斗里的泥渣全部排出，然后打

15、开 澄清池底部放放空阀，把池体内的剩水和泥渣全部排至地沟。待池内水排空后，才能 开始检修工作。其检修顺序如下：1）从池顶开始，由上到下将斜管和上部池壁冲洗干净。2）在安全措施全部做好后方可开始对搅拌机和刮泥机进行拆卸、起吊和解体检修。对装刮泥机 的澄清池，应先进入第一反应室，拆卸刮泥耙后再起吊。3）对装有斜管的澄清池，应先将斜管格栅上人孔处的斜管掀起，下到池底将第一反应室的人孔 打开，进入第一反应室，将室底清洗干净。4）池体的检修，应按下列顺序从上到下分部进行a）检查清理环形集水槽和斜管（板）；b）检查修理第二反应室的导流板，使之牢固可靠；c）检查清理分离室排污斗及其插板装置；d）检查清理环形

16、集水槽和辐射槽的孔眼；e）检查清理加药管和取样管；f）检查清理空气分离器；g）检查修理排污阀、放空阀以及其他阀门。3.3.4.3 检修方法和技术要求3.3.4.3.1 检修方法（1）池体的检修主要是清理。当澄清池停运后应及时清理池体和各部件的污泥和杂物。清理 的方法可用高压水冲洗。清洗时放空阀门应在开启状态，从上向下分部进行全面冲洗。冲洗斜管时，应踩上木板，水流顺着斜管的倾斜方向一根一根地进行冲洗。冲洗水的压力采用冲 洗水门的开度来调节。压力不宜过大，以免冲坏斜管。池体冲洗干净后，检查池壁各部位的完整 情况。如有裂缝和钢筋裸露缺陷，应进行修理和抹面或用玻璃钢表糊。清理检查支撑斜管的格栅和各处爬

17、梯，如腐蚀严重和焊缝开裂，就必须更换和补焊。但此时应将 附近的斜管移走，以免烧坏和发生火灾。对澄清池穿壁的管道，如进水管和排污管等，当腐蚀严重需要更换时，必须在穿壁管 段的外皮上焊上防止渗漏的铁圈，如图所示。焊上铁圈后，可以扩大接触面，并能防止热膨胀使 致穿壁管位移。这样在穿壁管和混凝土之间就不致形成缝隙，从而防止了泄漏。池体内的所有钢制件，应清除锈皮后再检查腐蚀情况。如腐蚀严重，明显减薄或穿孔者， 应进行补焊或更换。（2）进水角形配水槽的缝隙或孔口中的杂物应彻底冲洗干净，并尽可能用扁铲清除硬垢。集 水槽的出水孔的污物，应用专用工具一一清理干净。检查聚氯乙烯排气管是否有松动现象，对松 动和损坏

18、的应及时固定和修复。排泥斗清理干净后，检查斗壁的腐蚀情况，如有明显减薄，则应更换新的。其活动底阀的 小轴应拆下进行清洗，腐蚀严重者应更换新轴。（3）取样管及加药管内的污物用压力水冲洗干净，检查其腐蚀情况。如腐蚀穿孔应更换新的镀锌铁管。对穿池体壁的取样管，若腐蚀穿孔不易更换时，则可采用环氧树脂手糊法修补。但必须将处理位置的表面清理干净后，再进行修补。池外加药管道拆下后应清理管内的污垢。清理的方法是用稀盐酸浸泡后轻击管道，使管道 内的结垢落下。如管内结垢严重时，须更换新管。（4）机械加速澄清池的检修工作全部结束后，可由运行人员操作向池内进水至满，并进行静 压试验。此时应全面检查池体、管道、阀门有无

19、渗漏现象。接着启动搅拌机、刮泥装置及加药设 备进行全面的试转，运行正常后方可交付运行。这里必须重视的问题是，搅拌机、刮泥装置必须 在空负荷运行 24h合格后，方可带负荷试转。3.3.432 技术要求a）机械加速澄清池池体内外要完整，无损坏。池体盛满水静压试验无渗漏。平台、栏杆、 扶梯完好。b）峰窝状塑料斜管干净，管口完整无卷边和破损。复装时应排列整齐，疏密适度。c）金属部件完整牢固，油漆完好。d）混凝土构件完整、无裂纹，安装牢固。严重变形e）集水槽水平良好，出水小孔干净，流水畅通，水平误差不超过±2mm。f） 取样管畅通，取样点位置正确。g）加药系统的管道畅通，加药泵出力正常，转动机

20、械无异常情况。h）机械加速澄清池的所属阀门开关灵活，盘根无渗漏，关闭密封良好。i） 排泥斗斗壁完整，防腐层良好，活动插板动作灵活、严密不漏。j） 澄清池搅拌机、刮泥机的检修应符合设计要求和质量标准。试运转中电流稳定，各密封处不得 有明显的漏油现象。搅拌机运转平稳，啮合正常，无异常振动和噪声，减速器温度升高不超过 50C,调整叶轮开启高度，应严格控制在标尺上下停止线范围内，调整后锁紧螺母必须锁紧。刮泥机转动各部正常，不得有卡涩、不正常的声响和跳动现象，轴承温度不应超过65Co底部水润滑轴承的来水系统畅通。叶轮升降调节器动作灵活，无卡涩现象。k）机械搅拌装置的主轴中心线与第二反应室中心线偏离误差，

21、不应大于第二反应室直径的 0.5%。3.4机械过滤器检修罐体2- 配风装置3- 卵石4- - 石英砂5- 无烟煤6- 水帽7-排水槽原水进水管机械过滤器3.4.1 结构说明3.4.2 工作过程在单流式过滤器中，原水自上而下通过滤层(过滤介质)，这就构成了以薄膜过滤为主的过滤方式。这是因为通过反洗， 在水力筛分作用下，滤料的粒径总是自下而上地逐渐减小。因此，滤层表面总是被粒径最小的滤料所占据。 在这种情况下，水中的悬浮物首先并主要是被滤层表面的细小滤料所吸附和机 械阻留，而不会过多地进入滤层深处，这就构成了薄膜过滤。3.4.3 设备检修 部件的结构和作用过滤器内部装有进水装置、集配水装置和压缩空

22、气吹洗装置。在器外还设有必要的管道和阀门等。(1)进水装置。顶部的进水装置基本上都是漏斗形式。其作用是使水流均匀地通过滤层。为此，漏斗的 边缘应光滑平整，并与过滤器壳体同心。(2)集配水装置。底部的集配水装置是过滤器的主要部件。它的作用是：阻留滤料；均匀集配水；均衡滤层阻力，防止偏流。集配水装置的形式：采用滤头小阻力配水系统。(3)压缩空气吹洗装置。在集配水装置上方装有母支管式压缩空气吹洗装置。其作用是松动滤料，洗脱和剥离滤料表面的泥渣；其结构与在集配水装置以上装填 1.0m高的滤料，滤料以上的空间为膨胀段(水 垫层)，供反洗时滤料膨胀使用的。该段的高度由滤料的反洗膨胀高度加上适当的安全高度确

23、定。反洗 膨胀率一般不超过 50%,这取决于滤料的种类。膨胀段过高，反洗时滤料中的污物不易全部洗出；膨 胀段过低，反洗时易使滤料流失。3.4.4 检修项目和顺序过滤器每年应大小修各一次。小修的重点项目是检查滤层高度，补充滤料，消除设备缺陷。3.4.4.1 大修项目a)检查滤层高度和滤料污脏情况，卸出滤料进行清洗或筛选，并补足损耗污染严重者应予 更换；b)检查进水装置的腐蚀情况，清理过滤器底部进水支管孔眼和管内的滤料及污泥等夹杂物；c)检查集配水装置的腐蚀情况；d)检查清理压缩空气吹洗装置及其腐蚀状况；e) 检查清理空气管、监视管；f) 检查清理过滤器内壁和内部零件表面结积的污垢及锈蚀产物，并进

24、行腐蚀状况的检查鉴定工 作；g)检查修理所有阀门，并加填盘根；h)检查清理流量表夹环，并校验出人口压力表和流量表；i) 补涂或补衬防腐层，用油涂刷过滤器外壁和进出水管道等；j) 检查处理石英砂滤料和卵石垫层。3.4.4.2 检修顺序过滤器的检修工作应待反洗后再进行，以便检查滤层，并便于检修工作。其检修顺序如下：1 .检查滤层。检查滤层的内容有：(1)排除过滤器内的积水，打开人孔，观察滤层表面集积泥渣的情况和平整程度，有无坑陷和凸起部分；(2)测定滤层的高度，确定滤料的消耗；(3)测定滤层表层和一定深度各点滤料中的污泥含量和结块情况，以便衡量反洗强度是否足够、配水方 式是否均匀；(4)检查滤料中

25、有无粘结死区及其分布状况。检查滤层的方法是打开过滤器上部人孔，直观检查表层情况，并利用铁铲和专用工具取样。2 .卸出滤料检查完滤料层后，关闭过滤器人孔，通过滤料装卸系统，用冲洗水泵或另一台运行过滤器出口的压力水作为水源，以逆进水的方法把滤料压到滤料装卸槽或另一台备用过滤器中。该项卸料操作最好正、逆反复数次，必要时还可以用压缩空气翻松滤料，以便全部卸出。当卸出水中含滤料很少时(即从出滤料管外听不到滤料摩擦声音时)，即可停止卸料工作，并将器内存水排空，然后打开过滤器上下人孔门， 用人工方法将器底残留和混入杂物。3 .拆卸内部装置。拆卸过滤器内部装置包括以下内容：（l）先用手或辅以小扳手拧下部集水装

26、置的滤水头。（2）拆下压缩空气吹洗的支管和母管。4 .检查修理零部件内部装置拆除后项目进行全面的检查和修理工作。5 .4.4.3检修的方法和技术要求1 .过滤器壳体检修过滤器内壁结积的污垢应用特制小铁铲清理干净。清理时注意保护防腐涂层，并防止污物和锈皮进入集配水母管。过滤器内壁的防腐层应完整，起包和剥落部分应修补。其外表面的油漆也应完整，必要时重新油刷。过滤器的壳体应垂直，垂直度白误差不得超过其高度的0. 25%。2 .上部进水装置检修上部漏斗形进水装置清理干净后，应检查腐蚀情况。如腐蚀穿孔或明显减薄；应予更换。漏斗形进水装置的边沿应平整，并保持水平，要求水平偏差不超过4mm其检查方法可用溢水

27、法（往外溢）和水平法或十字形拉线测高的方法。固定配水漏斗的吊杆和吊耳应牢固，螺母和螺杆的丝扣应完整。漏斗应与过滤器壳体同心，其偏差不得超过±5mm3 .过滤器内装置的质量标准过滤器内的进水装置、集配水装置和压缩空气装置等不应有严重的腐蚀，更不能穿孔。当腐蚀超过壁厚的1/2以上时，就应全部更换新的。支管与母管的中心线应相互垂直，整个装置应保持水平。过滤器内的空气管、监视管不应有孔洞，监视管头部的滤水帽应完整。过滤器底部的混凝土结构应 平整光滑。当过滤器内外部检修工作基本完成后，应对集配水装置进行喷水试验，以检查配水的均匀性和滤 水头的坚固性。4 .滤料的筛选和装入新滤料（无烟煤、石英砂

28、、白云石）的粒径和适用范围，按对滤料的要求选用。旧滤料中的结块和其他 夹杂物应彻底筛净。 新旧滤料符合要求后， 方可从过滤器顶部的检查孔装入过滤器。装入的方法是：用水力装卸箱（箱内装有水力喷射器）输送或人力吊装。装滤料前先将过滤器上下部人孔关闭，并打开顶部检查孔；装料时应进行排水。当滤料中夹有泥渣或装用新滤料而致排水很慢时，则可改用溢水法从进水分配漏斗往地沟溢流。滤料也可从过滤器上部人孔处装入，但只适用于人工装料方式，且底部或中部排水速度应当很快，否则将因等待排水而导致装料时间延长。当采用人工方法装新滤料时，可先从底部或中部进水1/2高度，然后再开始装料工作。滤料装入高度以距监视管 100mm

29、准，但在装新滤料或夹有泥渣的旧滤料时，可适当多装一些，以便将细碎滤料或泥渣经反洗排除后滤层表面距监视管的高度仍能维持。滤料装好后，先从反洗管小流量缓慢灌水至满（空气门出水），然后按系统可能达到的压力（不超过工作压力的1.5彳§）进行水压试验，各处严密不漏，则水压试验合格。5 .4.4.4 其他技术要求（1）检修后的过滤器，要保证其所有阀门严密不漏，开关灵活，盘根、门杆完整。（2）检修后的过滤器，要保证所有表计 （压力表、流量表）完整准确，标记齐全。5.5 活性炭过滤器的检修活性炭过滤器是以活性炭为滤料，用吸附的方法除去水中的活性氯和有机物的一种过滤设备。其结构和运行操作均与压力式过滤

30、器相似，所不同的是活性炭过滤器采用活性炭滤料，其本体内壁衬有防腐层，滤料的装填高度及反洗操作与压力式单流过滤器略有不同。3.5.1工结构说明（见下图）罐体多孔板多孔板支撑管 配水装置活性炭 水帽过滤器活性炭5.5.1 工艺流程原水由活性炭过滤器顶部的进水装置进入过滤器内，通过活性炭滤层过滤， 最后由底部集配水装置流出。活性炭的作用是吸附和过滤。活性炭是一种具有很大的比表面积和丰满的孔隙的多孔性物质，对于有机物具有较强的吸附力。 水通过活性炭滤层后，水中的有机物被吸附而降低了其含量。在除去有机物的同时，亦可除去水中的活性氯、油脂、胶体硅、铁和悬浮物质，从而防止了阳树脂的氧化降解，延缓 了阴树脂的

31、有机物和胶体硅污染，达到延长树脂使用寿命的目的。5.5.1.1 检修项目和顺序活性炭过滤器的检修大体上与压力式单流过滤器的相同，具体的检修项目，顺序和方法，以及检修后的技术要求请参考机械过滤器活性炭过滤器本体内壁衬有橡胶防腐层，打开人孔后，需仔细检查其防腐层，如有剥离、 鼓包、裂缝、脱落等缺陷，则需将所在部位的橡胶层铲去后进行修补或重新衬防腐层。活性炭滤料的装填高度，视水中有机物含量的高低和过滤器直径的大小而定，直径为6001200mm勺装填高度为 1000 1500mm；直彳至为15003200mm勺装填高度为 12002000mni活性炭滤料分木质活性炭、煤质活性炭和果壳质活性炭三种。净化

32、水用的活性炭宜采用以木质为原料经炭化和活化生产的无定形颗粒状的活性炭，其外 观为黑色，要求不得含有对人体健康有毒或有害的可溶性有机或无机物质，其技术指标应符 合下表要求。指 标项目优级品1级品二级品碘吸附值（mg/g）>亚甲基篮脱色力 （mL）>（mg /g）强度（%） >装填密度（g/cms） >粒度2. 000. 63mm（10-28 目）（） ><0. 63mm（28 目）（） <干燥减量（）<PH灼烧残渣（）<10008. 0 (120) 90. 0 0. 329010。O 7. 011. O5. 09007. 0(105)85.

33、00. 3285510. O7. 011. 05. 08006. 0(90)85. O0. 328010. 07. 011. 05. 0净化水用的煤质活性炭是以煤为主要原料，经成型、炭化、活化制成的呈颗粒状的炭素 物质，外观为暗黑色，其技术指标应符合下表要求。项目指 标水分（）<5强度（）>85碘吸附值（mg/g）>800亚甲基篮吸附值 （mg/g）> 120苯酚吸附值（gm/g）装填密度（g/cn0 . 45 O 52粒度（mm）>2 . 75<2%1 . 502.75不规定1 . 001. 50 14%<1 . 00W 1%活性炭过滤器在检修中，对

34、活性炭滤料品种应根据其不同的性质作认真的检查，损耗的部分要进行补装。活性炭吸附有机物失效后，可用氯化钠的火碱溶液在本体中进行再生，或在回收炉中用蒸汽进行再生。活性炭被活性氯饱和失效后，因其表面生成的氧化物不可能通过再生复原，故应更换新活性炭。5.6 逆流再生阴、阳离子交换器的检修5.6.1 结构说明（见图一）逆流再生离子交换器罐体多孔板多孔板支撑管配水装置树脂水帽中间排水装置5.6.2 工艺流程逆流再生离子交换器运行制水时，水从交换器的顶部进，自上而下地通过树脂层，从底部流出。当其再生还原时，酸或碱再生液从交换器的底部进入，由下而上地通过树脂层，上侧部流出。从上可知，不论是运行制水，还是再生还

35、原，离子交换反应都是朝着各自的正反应顺利地进行着，即化学平衡均向右移动，把反离子的影响减小到最低程度。同时，离子交换过程中的“钩出”作用也在充分发挥效应，从而使制水质量获得改善，树脂的再生度得到提高。5.6.3 检修项目离子交换器应每年小修一次，每两年大修一次。小修的主要项目是：检查中间排水装置；补充树脂；并处理阀门和管系方面的缺陷。5.6.3.1 大修项目(1)交换器外部管道与阀门的检查修理。(2)交换器内部防腐衬里层的检查和修补。(3)交换器内部进出水装置和中间排水装置等的检查和修理(包括滤水帽和滤网)。(4)石英砂垫层的清洗、筛选或更换。(5)树脂的检验、清洗或复苏。(6)压力表和流量表

36、的校验。(7)流量计表管及其孔板夹环的清理。(8)水质监测表计的检查和校验。5.6.3.2 检修顺序交换器的检修一般应在运行周期终了(失效)并反洗后进行。检修前，首先要检查树脂的表层情况，必要时取样化验，并记录树脂层的高度。然后按下列顺序开工检修：(1)打开上部人孔，拆下中间排水装置的母支管和支架，然后再合上上部人孔(拆前可在树脂表层铺上塑料布)。(2)将器内的树脂以逆进水方式卸到擦洗器或其他容器中。(3)清理残留的树脂，掏出石英砂垫层或拆下滤水帽。(4)拆下压力表，送热工室校验。(5)检查清理流量计表管和孔板夹环。(6)拆检阀门。(7)拆检各种水质监测表计。复原的顺序一般为拆卸的逆顺序。5.

37、6.3.3 技术要求和质量标准(1)水帽间隙在0.250.3mm之间，每层水帽不少于 228只，水帽与滑板间间隙小于 0.25mm(2)配水装置所有孔眼，不得堵.塞，所行紧回蒸眼庖不得,再得有松动现象：(3)水唱应元裂效，无老化,无堵塞.见象：窥镜应无裂纹，无损舟老化，明亮T4:(4)如全部更换水帽时，旧水帽拆下后在35%勺HCl溶液中浸泡20分钟，用清水洗干净，缝隙内残留物可用小于0.3mm钢片清除。处理、的水帽，：而经而格检查后方仃位.用。儡详衽记求,(5)所有丝扣要配合紧密，丝扣在紧固好后，留帽外的丝扣不得小于两扣，乱扣的紧固件不得使用。(6)水用紫固好后.庖泽仃友淋成豪痛M无川国、方也

38、装H树脂：(7) 空防.嘴壁应篇好,无秘)匕裂纹等;(8)支架等底定应方，精仁好：(9)检修*向军痴阀U应操作又活，严密可宣：(10)检修后的iaQ表计应范说元状：(11)检修新的交换器必须水仄试验利速水试验，确认无树脂漏也后方可高付运行使用(12)水压试验 压力为0.75MPa。5.7 混床离子交换器的检修5.7.1 结构说明(见图)混合床离子父换徐罐体2- 多孔板3- 多孔板支撑管/ -配水装置5- 阴树脂6- 阳树脂7- 中间排水装置8- 水帽9- 进碱装置1.1.2 工艺原理和流程混合床就是在同一个交换器内装有阴阳两种树脂，并在运行前用压缩空气将它们混合均匀，这样就相当于在交换器内形成

39、许许多多个阴阳床串联在一起的多级复床，同时完成许多级阴阳离子交换过程， 制出更纯的水。在混合床中，由于阴阳离子交换树脂是相互混匀的，其阴阳离子交换反应几乎是同时进行的，所以基本上消除了反离子交换的影响，交换反应进行得十分彻底，所以出水水质很高。混合床中树脂失效后，应先将两种树脂分离，然后分别进行再生和清洗。分离的方法一般采用水反 洗法，反洗时利用阳树脂的湿真密度比阴树脂的大的性质，使阳树脂处于下层，阴树脂处于上层而达到分离的目的。分离后的树脂通常在本体内进行再生。 再生清洗合格后，再将两种树脂用压缩空气混合均 匀，又可投入运行。运行时，水在混合床中的流程是上进下出；再生时，酸和碱分别由下部和上

40、部进入，一同从中排装置排出。混合床的运行流速通常为 4060m1.1.3 检修项目在正常情况卜.，在合床应每年小修一次,每两年大修一次口小修的生点项I 思补充阴阳树哈清理 树脂捕捉器的滤网；消除阀门及管道的一般缺陷。1.1.3.1 大修：(1)卸出树脂进行检查，筛选，补充到规定量；(2)检查入口孔板进碱装置，中排水装置及水帽情况；(3)检查各阀门，气动装置由仪表人员同时检修；(4)对所属流量表、压力表进行检查，发现问题及时联系热工分场进行处理；(5)检查所属管路及支吊架情况；(6)检查擦洗窥视孔镜；7)对上述检修应做详细记录。1.1.3.2 检修顺序和方法：(1)观察归中.匚高度，他记水:(2

41、)卸料厂打开匕入孔进行公而校查一树后口的表而平整和坑陷状况.粘沾和制度等：由丁水工卸料至擦沅值(4)解体枪查，处胃袋水恋置,再生液分配装置的灰陷及申井水装置;(5)检有器空防.腐匚是否七丹无比有元老化、剥落、起泡.见象，消除缺期声亘新防腐,(6)检有水帽，4元拘坏，堵塞.见象，如石需更水:(7)检查清理表管，校验压力表，流量表等仪表，(需加热工分场联络)：(8)检修所，属修阀门二帙复为揖和匕,逆产;1.1.3.3 技术要求和质量标准：(1)水帽间隙应在0.250.3mm之间，水帽与滑板间隙小于 0.3mm,水帽无裂纹、老化、堵塞现象： 进水孔板所有孔眼 无堵塞,坏损现象：(3)所行提栓收紧固好

42、，不得在轻联松动现象；(4)中间抖水装直和班成占直、岸口无裂纹.网点无排丝，松劫和脱落，垫片大好无损、位置亚碓：(5)所仃迨瓦缱无裂波老化,明亮一泞：(6)旧水帽再用时，拆下后用35%HC溶液中浸泡20分钟，用清水冲洗干净，缝内残留物可用小于 0.3mm 钢片清除,处理后的水帽,经严格检查后方可使用'使用时应在记录二(7)所有丝扣要配合紧密，丝扣紧固后，留在备帽外不得少于两中， 乱扣的螺栓不得使用。(8)所有水帽 装元后*要做喷淋试验：(9)检修后的各阀门应操作员活，严密可柒，.表计应准疏无汁*(10)检修后的混床，水压试验和通水试验必须合格，确认无树脂跑出，方可交付运行使用。(11)

43、水压试验值为 0.75MPa3.8 离子交换器技术要求和质量标准3.8.1 支管外包两层塑料网应达下列要求：(1)支管内层的网套为1622 H，应.紧布在支管的外壁匕.(2)支管外层的网套为5060目，网套的直径以大于内套直径35毫米为宜。网套表面应无跳线，网目偏差不大于土 2|,无老优选.象。(3)网套应选用：涤纶；锦纶；高压聚氯(聚苯)乙烯材质。其网目尺寸必须准确，安全可靠。在选月网套时应使用机织产品。不得使月手工粗糙建制的网套二(4)外层网套应在支管安装完毕后再套入，然后用塑料带将套口绑扎结实，确保运行中没有脱落的可能，绑扎时不可使用不锈钢丝T并尽量避开管卜一的扎眼二3.8.2 平板水帽

44、型的集配水装置应达下列要求：(1)补胶多孔板表面应平整，长期运行，受力量凹形后，其最大凹值为20mm超过此值，应进行校平处理T校平时应注意保护补胶层不被破十;(2)补胶板与塑料多孔板之间应有良好的密封，其密封胶垫用于外拉时，应感到有紧力，否,采用如卜.措施：a、在外圈的两 个紧固螺栓之间拆掉水帽,：然加螺栓强力紧固:b、大法兰紧固好后，可配制较干的环氧树脂填充，其高度一般为820里米。3.8.3 塑料多孔板应达到下列要求：(1)丝扣完好，与水帽配合紧力适中，如配合较紧，可用专用丝锥把螺孔过一遍，严禁锂削帽螺纹，如配合松驰可将螺孔扩大810mm然后用塑料焊的方法将其堆焊、钻孔、攻丝。 (2)塑料

45、板应无起层、裂纹、老化现象;(3)塑料多孔板与补胶多孔板用不锈钢螺栓联接时，应加装不锈钢垫圈，并将螺孔遮住。不锈钢螺栓，垫圈腐蚀厚度达1空米以上卅应予以更授：3.8.4 水帽应符合如下要求：(1)水用'戈亚无机祟回可节，手感口产性，对由裂纹.断片等缺的加水用了以史顾：(2)水帽缝隙为0.020.3mm，不立过小,也不得过大。(3)丝扣完整，与水帽座配合紧力适中，旋入的扣数不少于5扣，装配后的各水帽高度一致，允许偏差为5mm安.装水帽时应用手拧入：(4)水帽脏污严重，可用 35%勺盐酸浸泡清洗，并用 0.25mm的铁片逐个清除缝隙的杂物。(5)水帽全 部安装X后,N作喷水试验，检查牢固和

46、配水情况二3.8.5 每支管式中间排水装置，集配水装置应达到下列要求：(1)支管应平直表面光 汨,无-毛利，管内.无浮道等杂物T孔眼无堵塞二(2)支管与母管用法兰联接时，其法兰与支管的垂直度允差不大于3mm用丝扣联接的其螺扣应完好，紧力适中，旋入抗度不小于 20mm安装前应在罐外检查校直，校直时加热不可超过400：C(3)安装后的支管水平允差不大于 4mm支管间平行允差不大于 2mm(4)支管与托架用U型螺栓固定的，应在固定部位垫上2mn#的耐酸胶板，用涤纶带(绳)固定的必须绑扎结实。3.8.6 弧形支管式排水装置应达到下列要求：支管由技术要求，质量标让应符今每支管装置匕,技水质呈标注：(2)

47、弧形管的弧度应于封头的弧度一致。弧形管与封头衬胶板的间隙为25mm最大间隙为10mm支管间不平行允差不大于 2mm3.8.7 环形提前取样管或再生液分配管应达到下列要求：(1)环形取样管10外包网套应完好，固定夹子间应垫上2mmY的耐酸胶垫。(2)管表而光滑、元裂蚊，上升焊等水的，管上孔眼无堵塞无锐访：(3)环形管的不水平允差不大于 4mm与罐体中心允差不大于 5mm3.8.8 混床三爪型排树脂装置应达到下列要求：(1)管端口距多孔板面为 25mm允差为士 5mm树脂管端口应在同一圆周上，管间口不同心度不大于10mm与罐体的不同心度不大于 20mm3.8.9 交换器本体应达到下列要求：(1)器

48、壁防腐层完好无损，两层衬胶的龟裂深度不得大于3mm起泡面积不大于50cm2。玻璃钢防腐层应无起层,起泡虹象。否则均应将缺陷处铲除,屯新防腐二(2)用电火花探伤器对器壁进行检查 (包括多孔板、穹形排水板，入孔门，支管托架等 )，均应无漏电现 象,对紧固螺栓的根部，支撑板的螺栓孔处尤应仔细检查。(3)复测测罐体垂直度偏差不大于罐体长度的0.15%0(4)交换器内排防腐的金属材质均应为1Cr18Ni8Ti :(5)交换器的其它部件(如取样旋塞)应灵活好用；取样槽无渗漏；取样管应平直，支架牢固；罐本体衬胶管边应完好，支吊架齐全牢固；交换器本体及管边油漆表面清洁，完整，颜色符合色标准要求。3.8.10

49、离子交换器的分部试运及故障分析(1)当室外空邰设备安装完里,咪复家统11即:可迷行分都试运工作:(2)石英砂装填完毕或水帽安装就位后，从底部上水，观察石英砂表面或水帽是否在瞬间同时被水淹没。如果出现偏流现象，应检查孔板安装是否正确， 孔眼是否堵塞。石英砂垫层是否乱层，水流量是否过大等；对于底部集配水装置为平板水帽型。则应观察水帽的流通能力是否相同， 有无堵塞、断片，松动现象;(3)空气擦洗装置安装就位后 ，应进行通风试验，观察外包网套是否绑牢，孔眼位置是否正确，孔眼石无堵塞现象。(4)提前取样装置，中间排水装置安装就位后，应进行上水试验，观察装置安装的是否牢固，塑料网套有无缺陷，排水能力是否达

50、要求二(5)顶部集配水装置上水试验时，应着重观察水流喷射的是否均匀。大流量上水时，观察每支管有无振动.松动现象口(6)上述试验合格后充填树脂，关闭入孔门，进行0.6MPa水压试验，i肥持压力10分钟无漏泄：3.9 除二氧化碳器的检修除二氧化碳器3.9.1 结构说明(见图)筒体2-填料3-格栅4- 进风口5- 排水口6-喷淋水装置7- 进水口8-排风口7.2.2 工艺过程除碳器是根据亨利定律和脱吸原理，用鼓风脱气方式除去水中游离的二氧化碳的设备。其主要的工艺过程是：水自设备上部引入，经喷淋装置喷洒开，流过具有大的表面积的填料层，而空气自下部进气口吹人， 逆向穿过填料层， 在此过程水中游离的二氧化

51、碳便迅速析出，进入空气中，形成混合气体自顶部排出。在电厂水处理系统中，除碳器二般都安装在阳离子交换器流程后面，目的就是除去水中的游离二氧化碳，防止二氧化碳进入阴离子交换器中，另外也可防止因阴离子交换器失控而导致二氧化碳随除盐水进入给水系统，对锅炉和其他热力设备造成腐蚀。7.2.3 检修项目7.2.3.1 小修：清扫风机入口网，检查风机基础，检修风机及检查风筒。7.2.3.2 大修：除进行小修项目外，还应卸出多面球进行筛选，检查除碳器壁及多孔板防腐层。7.2.4 检修顺序和方法揖开人机筒H基砒蟒桂，和卜风机：(2)打开卜仄孔,将多而球却出放在清洁内场好匕并发冬闱栏：打尸除硬器卜入孔门，小卜配水装

52、置：(4)揖二窖孔板放在木方垫1(5)拆、扑气装置：(6)安装时按拆卸的逆序进行7.2.5 技术要求和质量标准(1)器内曲腐房立好，心火花火隹检身无漏出灰象.补滋沙麻按仃美规定丁：(2)配水装置水平偏差不大于 8mm主管支管防腐层无老化，裂纹起泡缺陷，不锈钢螺栓(与螺母配合良好；(3)咨而多而店前进行钻进,用清水清洗打再装.员(4)塑料多孔板平面挠曲值不大于8mm无老化，裂纹起二等缺陷：全部金属零件腐蚀程度达1/3以卜日-，内更换新件：(6)应机入口网清持网下冷：(7)风机叶轮与轴配合符合规定，没有晃动现象，风机振动不大于0.15毫米：(8)风机的性能良好，风量充足，调节风量插板灵活好用。3.

53、10 酸系统的检修酸系统主要包括：卸酸泵、储酸罐、酸计量箱、酸雾吸收器、酸喷射器及输酸管路等。酸系统的检修大部分工作是进行日常维护。由于酸是强腐蚀性介质，故防腐蚀、防泄漏则是酸系统检修工作的重点。目前，发电厂酸系统设备的材质有聚氯乙烯、玻璃钢、钢制壳体内衬玻璃钢或橡胶等。输酸管路有聚氯乙烯管、工程塑料管(ABS)、衬塑管、涂覆钢管、涂塑管等。酸系统的检修包括设备检修和管路检修两部分。它们的大修周期一般一年一次。卸酸泵的检修见转动设备检修的有关部分，其他设备的检修方法及注意事项介绍如下：(1)储酸设备。其检修前应将酸液用完，并将进酸阀关严，打开人孔，然后开启排污阀，将酸渣排净，再用大量清水冲洗设
