斗提机检修维护规程

1、斗式提升机检修规程本规程适用于熔炼车间活性焦脱硫项目斗式提升机的维护与检 修。斗式提升机由驱动部件、上段部分、中间机壳、下段部部件、提 升链条及料斗等部件组成。电机经由减速机间接驱动，在电机同减速 机的联轴器处装有止逆装置。第1条检修周期检修周期见表1。表1检修类别小修中修大修周期，月1-31224注：中修及大修周期可根据系统停车的时间， 设备运行情况适当延长，最长延长期限为6个月第2条检修内容1、小修1.1 各加油点疏通并加油。1.2 检查环链、链板、保险片、料斗螺栓、牵引皮带、并视情 况进行处理。1.3 调节装置检查、修理或更换。1.4 头部止逆器检查、修理。1.5 校正联轴器，更换易损件

2、。1.6 进出溜槽补焊。1.7 密封处理2、中修2.1 包括小修内容。2.2 头尾部传动组件清洗、检查并视情更换。2.3 更换部分变形的环链、链板、料斗。2.4 减速机清洗、检查更换易损件。3、大修3.1 包括中修内容。3.2 牵引构件、料斗检查、修理或更换。3.3 机壳部分更换。3.4 进出溜槽修理或更换。3.5 导轨的校正或更换。3.6 减速机齿轮、轴、壳体检查、修理或更换。第 3 条 检修方法及质量标准1、减速机减速机检修方法及质量标准按 HGJ010032-91齿轮减速机维护 检修规程执行。2、头尾部传动组件2.1 轴a. 轴的各种尺寸、形位公差、表面粗糙度修理后满足技术要求，如有弯曲

3、可用机械压力法校直；b. 轴颈部分磨损过大，可用镶套、堆焊、电镀等方法修复。镶套厚度一般为10.00 ± 2.0mm堆焊修补时要防止轴产生变形；电镀的厚度一般不超过0.30mm；c 键槽磨损可按实际情况进行处理或在原键槽180°处重新开键槽。2.2 齿轮、皮带轮、链轮a. 磨损过大、胶合、 表面疲劳、严重塑性变形及断裂时必须更换；b. 齿轮、 链轮如果结构上许可、可以换面使用；如果经济上可行，在满足技术要求的情况下齿轮和链板可以用堆焊法、镶环法和镶齿法进行修复；3 / 18c.轮与轴配合部位磨损过大可用镶套法修复，镶套厚度一般为10.00 ± 2.0mm链梢部位磨

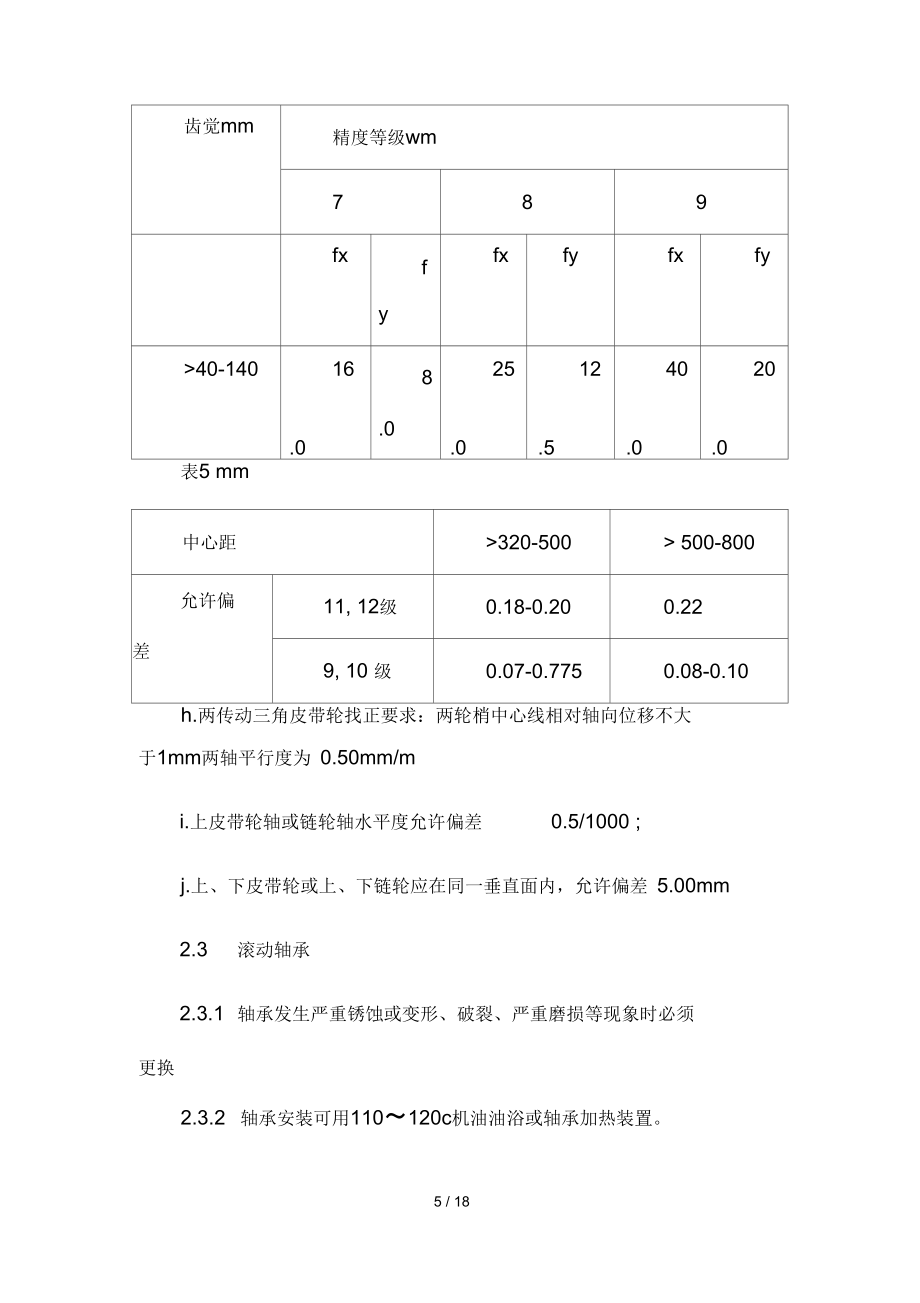

4、损同轴的处理方法一样;d.两齿轮啮合时，顶间隙c=10.20.37ma （ma为法向模数）；侧间隙见表2。测量方法可用塞尺法、压铅法或千分表法；e.两齿轮必须啮合正确，用涂色法检查接触面符合表3规定；表2 mm中心距> 320-500>500-800间隙0.260.34表3 mm精度等级78沿齿宽>60>50沿齿高>45>40f.轮装配时应保持两轮轴心线平行，在等于全齿宽的长度上测量轴心线在水平方向的公差fx和在垂直方向的公差fy应符合表4规 定。g.两啮合齿轮的中心距应符合表 5的要求:表4齿觉mm精度等级wm789fxfyfxfyfxfy>40-1

5、40.0168.0.025.512.040.020表5 mm中心距>320-500> 500-800允许偏差11, 12级0.18-0.200.229, 10 级0.07-0.7750.08-0.10h.两传动三角皮带轮找正要求：两轮梢中心线相对轴向位移不大于1mm两轴平行度为 0.50mm/mi.上皮带轮轴或链轮轴水平度允许偏差0.5/1000 ;j.上、下皮带轮或上、下链轮应在同一垂直面内，允许偏差 5.00mm2.3 滚动轴承2.3.1 轴承发生严重锈蚀或变形、破裂、严重磨损等现象时必须更换2.3.2 轴承安装可用110120c机油油浴或轴承加热装置。2.3.3 膨胀端轴承外

6、圈端面与轴承压盖之间间隙可按下式计算：s= a -L - At+0.15式中s一间隙mma一轴的线膨胀系数，1/ C；L 一两轴承间的距离，mm t一轴与轴承间的温差，C。2.3.4 在装配后用手转动轴承座进行检查，转动应均匀、轻快、灵活。4联轴器与止逆器1.1 弹性套柱销联轴器找正要求见表6表6 mm联轴器外径端面间隙径向间隙轴向倾斜711063<0.04<0.2/10004.2键梢磨损的处理方法见本规程5.2.11.3 止逆轮和棘爪磨损有打滑现象，弹簧片断裂、有裂纹时必须 更换。1.4 组装止逆器时，必须方向正确，盘动时应有均匀的咬啃声。1.5 止逆装置的固定板应可靠的紧固在平

7、台上。5 . 牵引构件和料斗5.1 牵引构件和料斗严重磨损或变形，必须更换。5.2 牵引构件连接后，应保证两根长度相同、料斗相互平行，料斗的挂钩螺栓应紧固并加弹簧垫圈和开口销或使用双螺母和开口 销锁紧。5.3 螺杆拉紧装置调整好后，应使牵引构件具有正常运行所必须的张紧力，为使运行中有足够拉紧行程，余下的拉紧行程不少于 50%。5.4 牵引胶带接头可采用搭接式，搭接长度至少应跨3个料斗，连接螺栓中心距胶带端部不应小于50mm接头方向应顺着胶带运行方向。5.5 链条与链轮应啮合良好、运行稳定，无卡涩或撞击现象。6 . 机壳6.1 机壳组装要求见表7。6.2机壳各段接头应严密，必要时加密封垫序号项目

8、允许偏差检查方法1机壳直线度3/1000用吊线法提升机中心线铅垂度1/1000测量2累计不得大于全高的1/20006.3 导轨6.3.1 导轨同机壳的连接必须牢固可靠6.3.2 导轨用材料在组装前必须校正，直线度为1.00mm/ m6.3.3 导轨与导轨连接处必须平整，错位不得大于1.00mm6.3.4 导轨轨距误差为2. 00mmz m,全高不得大于5. 00mm6.3.5 导轨变形严重，或磨损量道道设计厚度一般以上必须 更换。6.3.6 导轨相对水平面垂直度为 2. 00mmzm,全高为5. 00mm6.3.7 在任何水平截面上，四根导轨中心点必须保持矩形， 对角线误差不得大于10. 00

9、mm第4条试车与验收1 试车前的准备工作1.1 工作现场和设备打扫、擦洗干净，并制订、审批试车方案。1.2 检查所有的报警、联锁、操纵、安全等装置，是否符合技术 要求。1.3 对照检修项目，逐项检查，是否符合质量要求。1.4 各润滑点按规定加润滑油。1.5 手动盘转牵引构件，转动一周无异常现象方可试车。2 试车2.1 必须先进行无负荷试车，无负荷试车为2小时，合格后进行负荷试车，负荷试车时间为8 16 小时。2.2 运转中，滚动轴承温度不得超过70。2.3 运转时，牵引构件不打滑，不跑偏，料斗不碰机壳，运行平衡，不得有不正常的噪音。2.4 运转中， 操纵联锁、制动安全等装置作用应灵敏、正确可靠

10、，停车瞬时不得产生异常的振动。2.5 机壳法兰连接处和检查门闭合处密封合格，无漏灰现象。3 验收设备检修完毕，经试车达到下列要求，即可按规定办验收手续，正式交付生产：3.1 检修质量符合本规程要求。3.2 负荷运转16小时无异常现象，生产能力达到设计或查定能力。3.3 验收技术资料齐全，包括：a 完整、准确的检修记录，主要内容包括检修时间、劳动组织、检修项目、修前原始记录、更换零件情况、设备改进情况、材料变化、工时材料消耗及费用，检修后质量数据，存在问题及下次修理的建议等；b 检修中经修改的零、部件图或说明；c 试运转记录；d 结构尺寸，材质变更的审批文件。第 5 条 维护检修安全注意事项1

11、维护安全注意事项1.1 用手柄盘车结束后，必须立即拆除手柄。1.2 牵引构件、料斗检查应在上部检视门（人孔门）进行。1.3 不得把手伸进机壳中观察。1.4 严格遵守操作规程l ，杜绝违章操作。2 检修安全注意事项2.1 设备检修前必须严格办理设备交出手续（包括切断电源，清理物料、挂警告牌、 “动火证”等 ） 。2.2 在修理料斗时，特别注意做好防止牵引构件因自重下滑的措施。2.3 止逆器拆卸时，必须卸出料斗内物料，检修过程中，止逆器拆除，必须在牵引构件拆除以后进行，安装时，必须在牵引构件安装以前进行。2.4 牵引构件局部或整根更换时，应在下部检视口进行，同时要始终使牵引构件的重心在止逆器起作用

12、的一侧。2.5 检修时必须做好上、下信号传递工作。2.6 检修时严禁工、器具坠落，以免伤人、伤物。2.7 检修人员在设备底部工作时，要有专人监护。2.8 需要动火作业时，必须按规定办理动火手续。3 试车安全注意事项3.1 必须做好试车的各项准备工作。3.2 试车应有专人指挥和专人操作。3.3 试车前，先调试电机旋转方向。3.4 试车中遇有异常情况，应立即停止试车处理后，重新试车。斗式提升机操作维护规程1.1 适用范围本规程适用于熔炼车间活性焦脱硫项目斗式提升机的维护与检 修。1.2 结构简述斗式提升机由驱动部件、上段部件、中间机壳、下段部件、 提升链条及料斗等部件组成。电机经由减速机间接驱动，
