DX8808L秤重控制器说明书

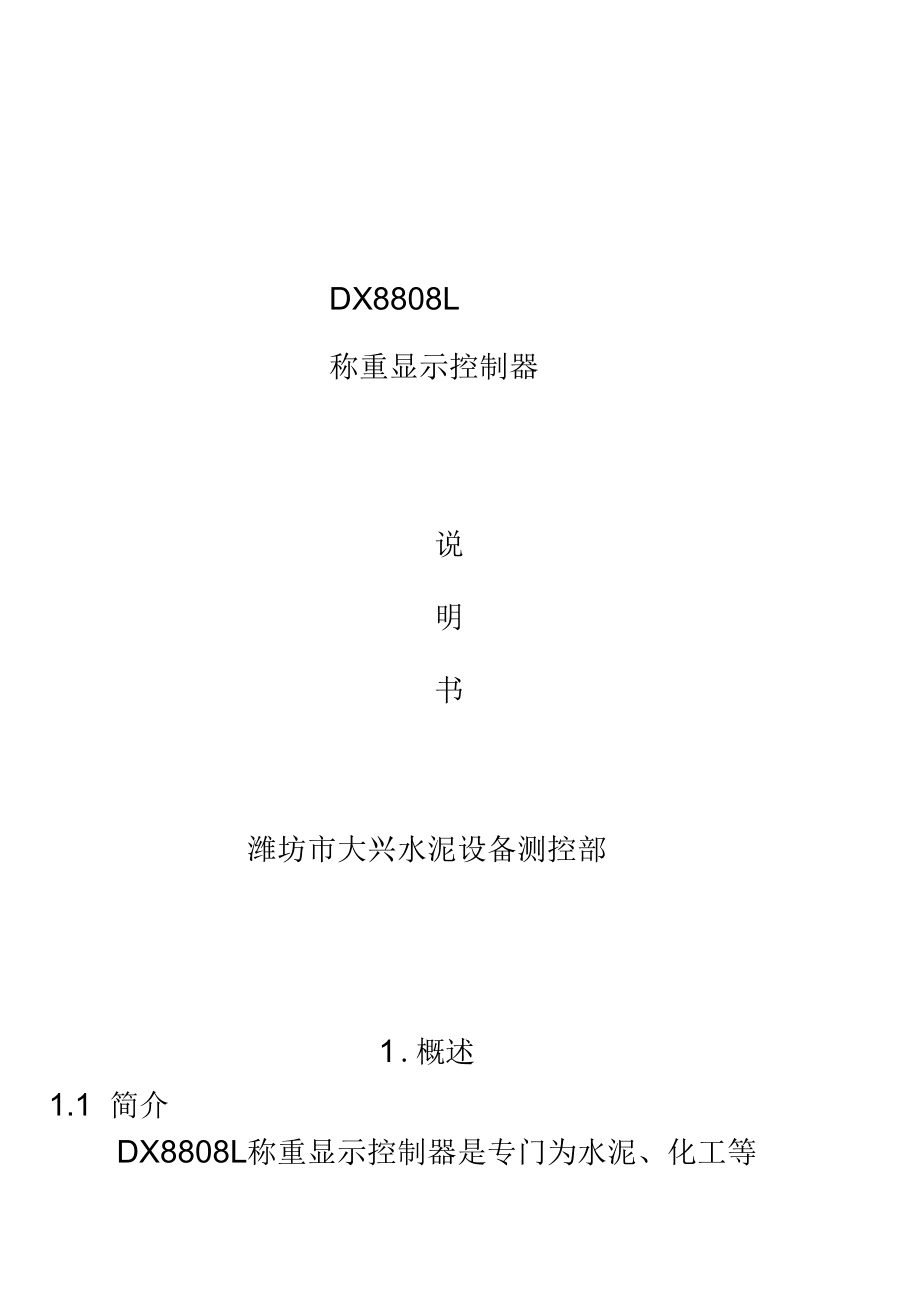

1、DX8808L称重显示控制器说明书潍坊市大兴水泥设备测控部1 .概述1.1 简介DX8808L称重显示控制器是专门为水泥、化工等行业设计的提供自动定量控制的微机。该微机采用工 业级元器件、STM工艺生产，具有体积小、功能强、 可靠性高、适应能力好等优点，集称重控制于一体， 具有独特的抗干扰能力，能在恶劣的环境中长期使用1.2 主要功能设定量控制 工作状态LED显示 粗细流双控制灵敏度设定 手自动去皮功能1.3 工作原理称重控制器接受传感器输生的模拟信号，经内部 采集信号处理后，计算并显示由称体内物料的重量值。 对称体内物料的重量值与设定值进行比较，如重量值 达到设定值，控制器输由信号给执行设备

2、（如进行掉 袋、推袋等动作）。1.4 技术规格1.4.1 一般规格环境温度：-20 C-+60 C相对温度：1080%电源电压：AC220V± 10%外形尺寸：76X 159X 1151.4.2 测量部分传感器电源：5V± 5%负载能力：150mA*左移键：【数据状态】：按此键，闪烁位左移加法键：【数据状态】：按此键，闪烁位加一信号范围：0mV25mV内部输由外供直流 12V,最大500mA2 .操作2.1 显示面板-4 -T克夹袋o 相流O细流O 椎霖。2.3按键说明2.2 指示灯说明 亮有夹袋信号，灭无夹袋信号 亮有粗流输由，灭无粗流输由 亮有细流输由，灭无细流输由 亮

3、有推袋输由，灭推袋输由3设置键：【重量状态】：按此键进入“参数设置”，（例如 显示P01）,其他时候按此键，返回上级菜单。置零键：置零 【重量状态】：按此键，手动重量置零，即手动 去皮。确认键：【参数序号状态】：按此键，进入数据状态。【数据状态】：按此键，保存数据。3 .4参数设置显示：P01:代表设定值（kg）P02:代表细流重量值（kg）P03:推袋时间（0999）,每个数0.5S左右 输由“推袋信号”的时间长短P04:代表称重零点值（kg）,即皮重P05:代表称体静测时间，每个数 0.5S左右从夹袋到粗细流开始灌装的延迟时间P06:传感器量程（kg）P07:传感器输由灵敏度（mSP08:

4、代表自动状态下是否自动去皮0- 不去皮，1-自动去皮P09:代表设定袋重提前量，默认值为0P10:密码功能4 .5操作举例包装机进行包装工作前必须进行去皮操作!2.6接线端子说明为确保校称值的精确性，必须通电半小时后才能 进行校称、去皮操作，具体步骤如下：1.校称：本微机由厂前已校好称，也可二次校称 步骤如下：2.去皮：去皮操作步骤如下:J运入天袋人交通电源外外 供 +0-11-1220 - 21 -22 - 23 - 24输入【设置】按三次什1显示瞬时尽示当前清称悻“按置零】键投详认ft.存喃按r参数】次按【岂容】唐显示皮篁13零威安全使用注意事项：在控制器接入电源之前，请检查使用的电压是否在AC220V± 10%范围之内及频率是否在 50HZ± 2%范围 内。如果您使用的电源不能满足要求，需要加交流稳 压电源。如果您设备上已安装了传感器，在设备上的电焊作业应尽量避免。必须焊接的，焊接部位要就近搭铁， 保证传感器不受任何焊接电流影响，如果传感器已接 入控制
