筏形基础条形基础及各种桩

1、筏形基础（ raft foundation ），当建筑物上部荷载较大而地基承载能力又比较弱时，用简单的独立基础或条形基础已不能适应地基变形的需要，这时常将墙或柱下基础连成一片，使整个建筑物的荷载承受在一块整板上，这种满堂式的板式基础称筏形基础。筏形基础由于其底面积大，故可减小基底压强，同时也可提高地基土的承载力， 并能更有效地增强基础的整体性，调整不均匀沉降。独立基础杯形基础条形基础一般按照构件的不同可以分为三类：墙下条形基础、柱间条形基础、混凝土墙 -柱下混合条形基础，后者一般用于框架剪力墙结构。条形基础不同于独立柱基础的地方在于，独立柱基是接近方形的双方向受力构件，双向受力构件是要验算冲切

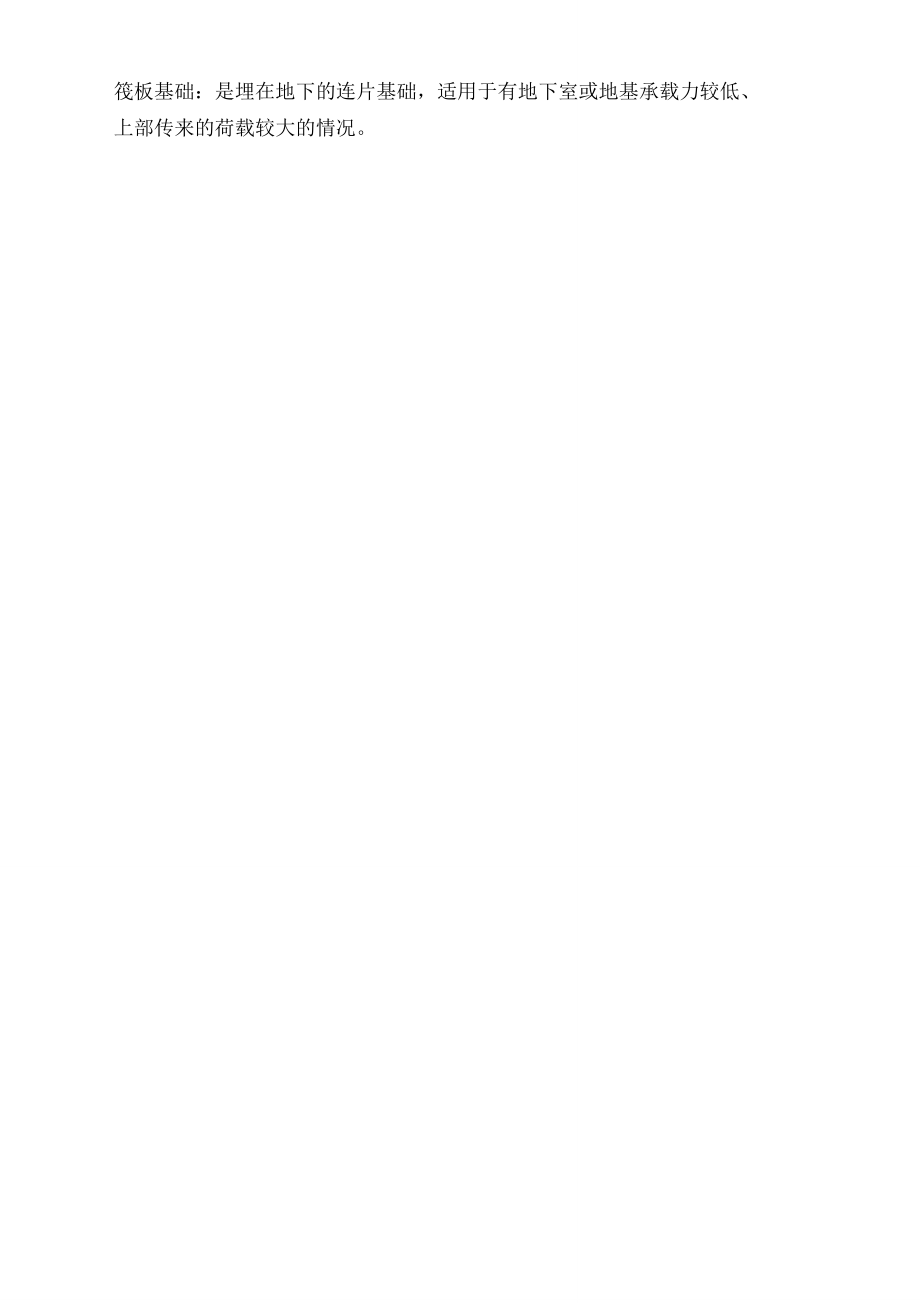

2、力的，而条形基础是单方向受力构件，是要验算剪切力的。按基础构造形式划分条形基础、独立基础、满堂基础（筏板基础、箱型基础）和桩基础。（一）条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础。 当柱下独立基础不能满足承载力， 或地基变性要求时，也可以做成柱下混凝土条形基础。（二） 独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。（三） 满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。按构造又分为筏板基础和箱形基础两种。筏板基础：是埋在地下

3、的连片基础，适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。箱型基础：当伐形基础埋深较大， 并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。（四） 桩基础：当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常采用桩基。桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。按照施工方法可分为钢筋混凝土预制桩和灌注桩。钢筋混凝土预制桩： 这种桩在施工现场或构件场预制， 用打桩机打入土中，然后再在桩顶浇注钢筋混凝土承台。优点是材

4、料省、强度高、承载力大、耐久性好，不受地下水位变化的影响， 适用于较高要求的建筑。 但自重大，运输和吊装比较困难，打桩时震动较大，对周围房屋有一定影响。施工难度高，受机械数量限制施工时间长。灌注桩：首先在施工场地上钻孔，当达到所需深度后将钢筋放入浇灌混凝土。优点是施工难度低，尤其是人工挖孔桩，可以不受机械数量的限制，所有桩基同时进行施工，大大节省时间，缺点是承载力低，费材料。按照基础的受力原理大致可分为摩擦桩和承载桩。摩擦桩：系利用地层与基桩的摩擦力来承载构造物并可分为压力桩及拉力桩，大致用于地层无坚硬之承载层或承载层较深。端承桩：系使基桩座落于承载层上（岩盘上）使可以承载构造物。（端承桩和摩

5、擦桩的区别）桩基础根据其在土中受力情况不同 ,可分为和摩擦桩。 端承桩是穿过而达到深层坚实土的一种桩,上部结构荷载主要由桩尖阻力来承担 ; 摩擦桩是完全设置在软弱土层一定深度的一种桩 ,上部结构荷载要由桩尖阻力和桩身侧面与土之间的共同来承担。摩擦型桩包括摩擦桩、端承摩擦桩 极限状态下，以摩擦力为主，端承力很小或不计端承型桩包括端承桩、摩擦端承桩 极限状态下，以端承力为主，摩擦力很小或不计主要区别在桩的受力模式上。沉管灌注桩是土木建筑工程中众多类型桩基础中的一种。沉管灌注桩又称为打拔管灌注桩。它是利用沉桩设备，将带有钢筋混凝土桩靴 (活瓣式桩靴 )的钢管沉入土中，形成桩孔，然后放入钢筋骨架并浇筑混凝土，随之拔出套
