工程项目标书施工总平面布置、图表及说明

1、工程项目标书施工总平面布置、图表及说明根据业主所提供的工程设计总平面图及现场实际察看咨询、工程占地范围、工程平面、周边环境及提供施工场地水现有电源头等。第一节施工平面布置的原则本工程施工现场狭小， 施工总平面布置实行以下原则： 实行场内与场外相结合布置的原则；实行分时、分区施工布置原则；实行办公、生活区与作业区严格分开布置并保持安全距离的原则； 实行不同施工阶段灵活调整布置以及实行总承包与专业承包工程统筹布置的原则。进场后在业主许可的用地范围内，充分利用施工场地， 做到现场布置合理紧凑， 现场根据功能合理划分施工作业区、材料堆放区、施工管理区和办公区。 合理安排现场交叉施工， 不得影响占用场外

2、市政道路和室外工程及后期工程的施工合理、利用空间， 分阶段调整布置实施， 以方便满足施工要求。施工现场总平面布置包括大门、临时设施、施工道路、临时用水、临时用电管线、水平运输、垂直运输布置、消防设施等，主要布置方法如下：因场地较小，且招1. 临时用水用电的部署原则是在建设单位现场所提供的临时水电允许容量下进行布署。 将水电主管线沿围墙和道路内外侧边敷设，施工过程中我单位负责将临时水电提供至各配水配电点及各施工楼层，并满足用水用电量需求。 作为本工程项目施工总体管理与配合单位， 我单位所布置的临时水电同时满足其它参建单位临时水电的需要。2. 为做好现场的文明施工，提高现场管理水平，维护好市容市貌

3、，在现场统一设置“六牌二图”， 现场采取硬化地坪施工。 现场成品、半成品及原材料堆场、加工场均用 150mm 厚 c20细石砼进行硬化处理， 四周设排水沟； 临时施工道路采用 100mm 厚碎石做垫层、 200mm 厚 c20砼浇筑，宽度不小于 4m 。在办公区和现场其他不影响施工的区域内适当种植绿化。同时按照国家环保规定， 采取各种有效临时方法控制粉尘、废水、污水、噪音、强光等环境污染，将现场的环境卫生纳入现场总体规划中， 以达到省级文明工地标准。现场硬化与种植绿化3. 现场布置应随工程形象进度的进展作相应调整，基础主体施工中、 主体施工完毕后及装修施工中及施工扫尾阶段分别视现场情况，分批将

4、有关设施拆除或调整有利地段。4. 现场考虑各专业工种， 施工机械设备协调布置应考虑到其有效范围覆盖到整个施工区域，尽量减少翻运。5. 现场基础、主体和装饰施工不同阶段分别设置材料堆场。6. 装修和竣工扫尾阶段，应提前拆除现场内的临时设施，作到外墙脚手架、塔吊其基础拆除， 道路拆除及周转材料运出场外，为业主另行招标、 专业分包工程如：电梯、幕墙工程及其它需要专业分包的工程等专业施工实施尽早提供作业面，以保证项目如期竣工交付方便工程施工，对施工所需临设搬至对施工无影响的地点。7. 工程竣工后， 按业主要求在规定时间内拆除临时道路、加工堆放场地等相关设施。第二节现场围墙、大门组建本工程地处市区和交通

5、要地，周围临近已建建筑，施工现场隔离要求高，进场后及时安排施工人员在业主许可的红线范围内按主管部门、业主和我公司统一要求格式进行施工现场临时围墙改建、扩建、新建和标识工作，现场施工临时围墙扩建时除需满足在用地红线范围内的要求外，且围墙装饰做到与周围环境和气氛相直协调、 一致，并经常保持整洁， 同时按省级文明工地标准及我公司cis 形象策划进行亮化布置，将现场除主大门出入口外实行全封闭管理，便于安全、文明统一管理并防止防闲散人员进入施工现场和施工人员作业时间流窜到场外。现场大门及门卫本工程基础阶段在现场面向城市交通要通各设置1 个 8m宽的推拉式临时钢制大门，满足土方大开挖外运及材料运输车辆进出

6、方便。在大门一侧设置门卫值班室和冲洗槽和沉淀池，设2 名门卫进行 24 小时轮流值班且节假日不断，并执行有关门卫制度，负责工程及施工物资、机械装备和施工人员的安全保卫工作，并负责出场车辆的冲洗工作。在大门出入口处须做好人员、 机动车辆进出场的登记工作； 对闲杂人员和职工家属一律拒绝进入施工现场， 未经发包人同意， 外部任何单位和个人不得进入施工现场，以保证现场施工安全，保证生产顺利进行。第三节标牌设置现场大门口按市容要求、 建筑业施工要求、 业主要求和本公司cis 策划方案悬挂布置统一规格的“六牌二图”，即工程概况牌、安全纪律牌、安全标语牌、安全记录牌、文明施工制度牌、防火须知牌、施工总平面布

7、置图和安全生产、文明施工责任图，且做到醒目、美观、整齐。场内大门附近围墙上布设项目标牌、现场导向牌、黑板报、报栏等职工宣传教育栏等，并根据业主和工程相关要求张贴宣传标语。第四节主要临时设施搭设计划一、临时设施搭设构思因地下室施工阶段现场用地相对较小，我公司将积极与有关单位联系洽谈，通过租用现场附近闲置厂房、民房或租用空地来搭设临设方式来解决职工场外生活区住宿问题； 现场办公用房等临设凑合理布置在西侧，二层采用悬挑方式处理，以减少场地狭小的不利因素；配电房、修理间、施工用临时厕所、材料堆放加工场地和部分管理宿舍等生活临时设施利用现场基坑周边空地进行巧妙、合理布置。现场导向牌宣传教育栏现场临时道路

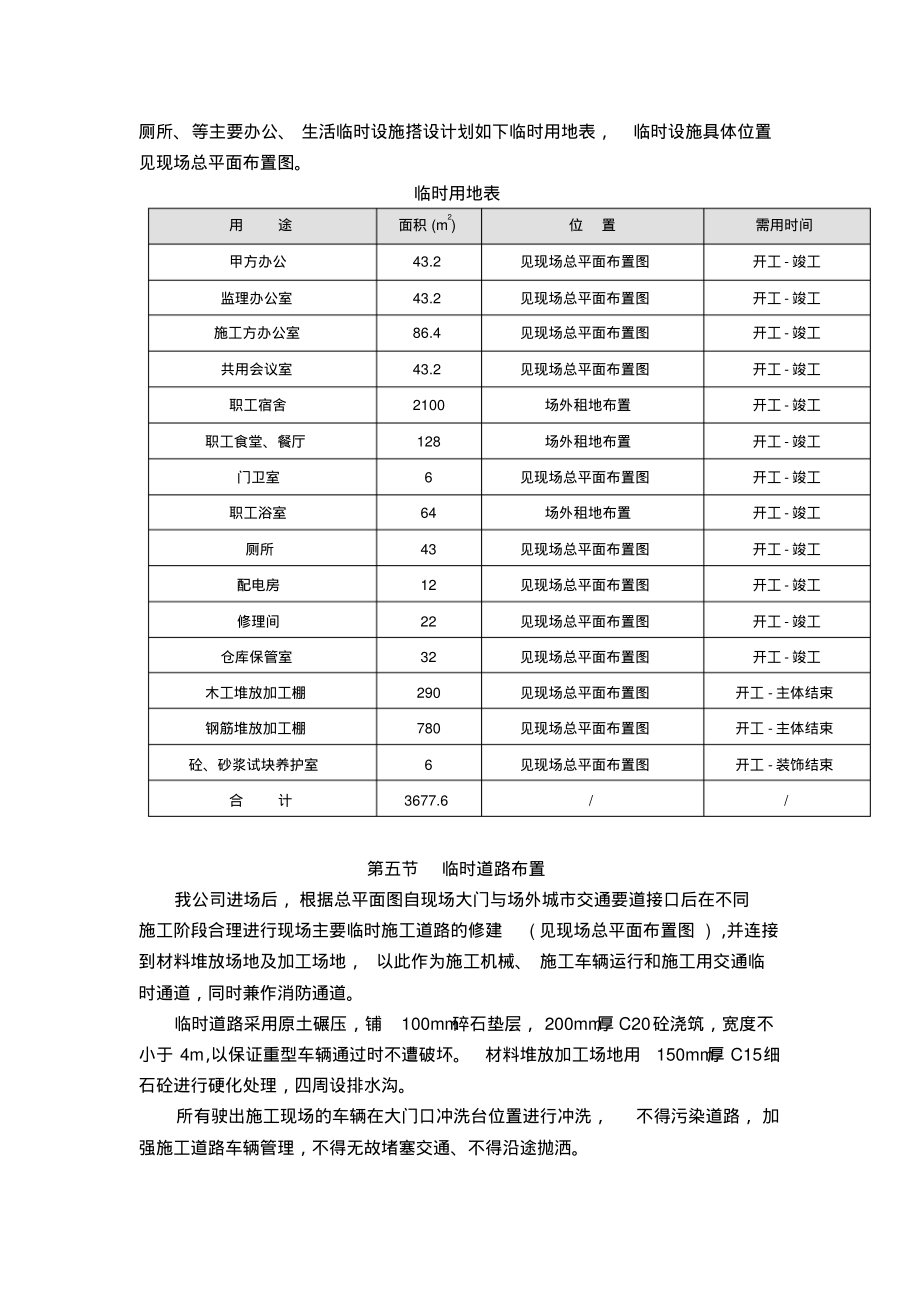

8、、材料堆放、加工场地表面须作硬化处理，以利于材料运输、堆放，并确保施工道路畅通。所有临时设施均应在得到业主和监理批准后搭设，办公、会议用房、 保管室及职工宿舍的搭设均按安徽省建筑施工现场装配式轻钢结构活动板房技术规程 要求采用安全系数高且整齐美观的彩钢板房。其中宿舍室内净高不得小于2.4m，每间宿合住宿人数不得超过10 人，人均使用面积不得少于 2m2，实行单人单铺，也可采用定型的上下床，留有行走通道。食堂室内高度不低于 2.8m，内墙抹灰刷白、 吊顶、灶台贴砖， 地面水泥硬化， 室内通风有透气窗； 食堂应当有卫生许可证， 炊事员应当持有健康证。 现场合理布置沉淀池、隔油池和化粪池；场内水电管

9、线实行敷设，排水畅通，以利现场文明管理。二、临时设施搭设计划表施工所需办公室、 会议室、配电间、门卫室、职工宿舍、食堂、餐厅、浴室、厕所、等主要办公、 生活临时设施搭设计划如下临时用地表，临时设施具体位置见现场总平面布置图。临时用地表用途面积 (m2) 位置需用时间甲方办公43.2 见现场总平面布置图开工 - 竣工监理办公室43.2 见现场总平面布置图开工 - 竣工施工方办公室86.4 见现场总平面布置图开工 - 竣工共用会议室43.2 见现场总平面布置图开工 - 竣工职工宿舍2100 场外租地布置开工 - 竣工职工食堂、餐厅128 场外租地布置开工 - 竣工门卫室6 见现场总平面布置图开工

10、- 竣工职工浴室64 场外租地布置开工 - 竣工厕所43 见现场总平面布置图开工 - 竣工配电房12 见现场总平面布置图开工 - 竣工修理间22 见现场总平面布置图开工 - 竣工仓库保管室32 见现场总平面布置图开工 - 竣工木工堆放加工棚290 见现场总平面布置图开工 - 主体结束钢筋堆放加工棚780 见现场总平面布置图开工 - 主体结束砼、砂浆试块养护室6 见现场总平面布置图开工 - 装饰结束合计3677.6 / / 第五节临时道路布置我公司进场后， 根据总平面图自现场大门与场外城市交通要道接口后在不同施工阶段合理进行现场主要临时施工道路的修建( 见现场总平面布置图 ) ， 并连接到材料堆

11、放场地及加工场地， 以此作为施工机械、 施工车辆运行和施工用交通临时通道，同时兼作消防通道。临时道路采用原土碾压，铺100mm 碎石垫层， 200mm 厚 c20砼浇筑，宽度不小于 4m ， 以保证重型车辆通过时不遭破坏。材料堆放加工场地用150mm 厚 c15细石砼进行硬化处理，四周设排水沟。所有驶出施工现场的车辆在大门口冲洗台位置进行冲洗，不得污染道路， 加强施工道路车辆管理，不得无故堵塞交通、不得沿途抛洒。第六节场容及环境卫生在工程施工期间场地应进行绿化布置（绿化率20% ） 。项目部制定办公、生活场所和现场环境卫生管理制度，确保职工宿舍卫生和食堂饮食卫生， 每天由专人负责现场打扫； 设

12、置水冲式厕所， 并做好厕所的保洁工作，所有施工垃圾均按照批准的方法运往指定的地点进行处理，生活垃圾均按规定做到每天集中，纳入城市垃圾处理系统。为解决超高层建筑施工作业区工人方便问题，我公司拟在楼层上每隔45层利用大楼所设计的卫生间临时封闭后，接上楼层临时用水管并设置蹲坑形成临时厕所，并在楼梯间、人货施工电梯出入口处等醒目部位设置临时厕所导向标志，同时设人进行楼层临时厕所的卫生保洁工作。施工现场围墙写上体现精神风貌的标语，大门头及主要临时道路边插上彩旗；现场所有职工和管理人员等均应穿戴整齐， 行为文明， 佩戴由施工单位统一发放的工作证，工作证标有姓名、职务、身份及编号，在现场施工期间均要求一直佩

13、戴在胸前。临时道路边彩旗第七节施工机械布置施工机械配备应根据工程的体形、结构特点、 工程施工工期的要求及工程周边环境及装拆方便及机械设备性能来进行布置。机械具体布置规格、型号、数量、位置等详见“第五章劳动力、机械设备和材料等资源投入计划”中“主要施工机械设备表”及“施工现场平面布置图”。第八节临时给水、排水布置施工临时用水从现场西北角业主提供的dn80水源总管接口上进行引接，按需要分别引出生产、消防等用水支管，连接至冲洗槽、蓄水池、搅拌机、施工楼层、办公区及现场厕所和生活区等，并提供一定数量的用水接驳点，其中地下室不少于四个接驳点，裙楼每楼层不少于四个接驳点， 主楼每楼不少于一个接驳点,以便满

14、足其他专业承包工程施工单位的临时用水要求，对专业承包工程施工单位用水实行装表计量收费结算。生活区另行单独配置生活给水管网。由篇幅限制，本工程施工现场临时用水由施工生产用水、养护用水、消防用水等几个部分组成，其详细的施工方案等进场后另行编制临时用水方案报监理、业主审批后实施。一、现场平面临时用水布置考虑到施工生产用水、消防及养护用水，给水主管管径采用dn75pe 管，支管采用 dn25pe 管和 ppr管，在场地内埋地敷设，接至各施工用水点。二、楼层立面临时用水布置采用 dn50镀锌管作为供水立管，沿建筑物主体框架向下和向上分别引向地下室和主体楼层、 屋面，以满足临时消防要求， 同时每层临时供水

15、管处均留设水阀，施工用水采用pvc管由用水阀处接出，直接至用水处, 以满足工程施工、养护及其他生产需要。必要时用高压水泵加压供水，分层设水龙头供楼层用水，在装修湿作业施工时，所施工的楼层须布置分散储水桶，以节约用水。三、临时消防用水布置为防患于未然，本工程拟在场地的每间隔20m布置一个消防栓，每一楼层均布置消防阀门，除每一楼层均布置消防水阀门以外，另在各施工楼层及室外生产加工区、办公区、配电房、外脚手架、楼层、生活区、食堂、职工宿舍等处设置多个消防灭火器材（干粉灭火器） ，以满足临时消防要求。四、临时排水、排污布置施工现场排水布置的原则是施工现场地表雨水、生产污水废水等有组织排放，满足基坑及现

16、场环境卫生省级文明工地标准。本工程现场排水系统采用明沟， 沿现场临时道路外侧布置排水明沟； 排水沟截面尺寸为 300mm 500mm ， 每隔 35m左右设小的沉淀池，沉淀池尺寸为600mm 600mm 900mm ，排水沟有 3泛水，排水沟上设置盖板；现场临时厕所、场外生活区食堂、浴室、厕所附近设置一个隔油池和化粪池，其构造形式按公司统一策划进行，尺寸、大小根据实际确定。另现场须设置 1.5m2m 1.5m 两级沉淀池。深基坑土方开挖和地下室施工过程中按设计要求采用降水井进行降水，并辅以在基底周围设置明排水沟、 集水井，然后用污水泵连续不断进行抽水，在场地入口处建冲洗台 , 施工排水经沉淀符

17、合要求后排入业主指定的路边市政统一排污管网。五、现场临时用水计算(1) 现场施工用水量，按下式计算：q1 n1 k2q1=k1tt 83600 其中: q1现场施工用水量 (l/s) ；k1未预计的施工用水系数 (1.05 1.15) ；q1日工程量；n1施工用水定额；t1年(季) 度有效工作日；t 每天工作班数；k2用水不平衡系数；结合本工程混凝土浇筑、养护用水、冲洗模板、砌筑用水、抹灰用水、楼地面用水等对象及耗水量取值、 总工程量、有效工作日、每天工作班，取： k1=1.05；k2=1.5；将数据代入公式，计算得：ql=8.2l/s (2) 施工机械用水量，按下式计算：k3q2=k1q2n

18、283600 其中: q2机械用水量 (l/s) ；k1未预计的施工用水系数 (1.05 1.15) ；q2同一种机械台数；n2施工机械台班用水定额；k3施工机械用水不平衡系数；本工程现场机械用水量较少，按1.5l/s 计入。(3) 施工现场生活用水按下式计算：p1n3k4q3=k1t 83600 其中: q3施工现场生活用水量 (l/s) ；p1施工现场高峰昼夜人数；n3施工现场生活用定额；k4施工现场用水不平衡系数；t 每天工作班数；本工程施工现场基本无生活用水量,q3 取 0.2l/s 考虑。(4) 生活区生活用水按下式计算：q4=p2n4k5/24 3600 其中: q4生活区生活用水

19、量 (l/s) ；p2生活区人数；n4生活区全部昼夜生活用定额；k5生活区用水不平衡系数；本工程生活区生活用水量按q4=1.6l/s 考虑。(5) 消防用水按 q5=10l/s 考虑。(6) 总用水量计算：因 ql+q2+q3+q4=8.2+1.5+0.2+1.6=11.5l/sq5=10l/s 则总用水量按 q=10l/s 考虑。(4) 供水管径的确定：d=(4q/v1000)1/2其中:d 配水管径；q 耗水量 (l/s) ；v管网中水流速度 (m/s) ；取：q=11.5l/s，v=1.5m/s，则： d=0.098m0.1m。因现场不允许设置生活区，扣除生活用水因素后，现场业主所提供d

20、n80水源管径能满足施工临时用水及施工现场临时消防和生活用水的需要。第九节临时用电设计与布置一、用电总体布置施工临时用电从现场东侧业主所提供容量为3 台区 1200kva的杆式变压器上引出一条铜芯240mm2电缆线接入配电房中总配电箱实行总表计量，因考虑施工现场采用大功率塔吊和施工电梯起吊运输材料，故总电源线采用电缆沟埋地敷设电路。现场主供电网采用临时电缆线路，建筑物室内和现场接驳用电采用橡皮绝缘电缆，且电缆的截面须满满足施工现场用电设备的容量要求，并留有一定的裕度和用电接驳点， 其中地下室不少于三个接驳点， 裙楼每楼层不少于三个接驳点，主楼每楼不少于一个接驳点； 以便满足其他业主专业承包工程

21、施工单位的临时用电要求 , 对其用电实行装表计量收费结算。在电缆敷设前，由项目部将施工现场用电设备清单、 用电量大小、 及选择的主电缆大小报给甲方审核，同意后方组织实施。现场采用分路控制、分别管理、三级控制二级保护的原则布置。从工地总配电房接出的线路采用三相五线制tn-s系统，采用三相五线制橡胶绝缘电缆，尽量沿围墙架空布置， 当穿过施工场地时， 通过地下保护管。 施工现场的用电设备主要有动力设备和照明设施，因此要采用380/220v 两种电压供电。工地内临时照明及其他特殊场所均有选择地采用36 伏或 12 伏安全低压照明。移动电气设备采用铜芯橡胶套电缆线。各施工用电机械设备和用电场所均分开设置

22、与之相适应的配电箱，采用一箱一闸制。现场安装动力和照明二个主配电箱，再由主配电箱接出到各分配电箱, 所有用电设备均由移动式分配电箱接驳后进行供电。由篇幅限制，本工程现场施工临时用电主要分机械动力用电( 电动机 )、焊接连接用电、生活照明用电及生产照明用电等，待进场后由项目技术负责人、机电班负责人配合编制详细的临时用电施工组织设计( 含详细的用电计算 )报监理、业主审批后严格实施。工地配电房二、配电箱及次干线1. 现场的固定用电机械处设置专用配电箱，实行专箱专用。2. 每一楼层设置满足要求的可移动式施工用接电箱上下供电。在楼层上设置预留孔，电缆从预留孔内进入各楼层，电缆通过洞口时， 用抱箍及膨胀

23、螺丝把电缆固定在混凝土结构上。 所有接电箱均应设置漏电保护措施， 确保施工安全生产。3. 施工照明(1) 室外照明在施工场地周边设四只镝灯照明，由钢管架空， 高度为 8m 。建筑物高空照明采取在塔吊上设置镝灯进行照明。 其它流动式作业区采用流动式小型太阳灯进行照明。(2) 室内照明：按常规布置。三、施工用电计划表序号机械或设备名称型号规格数量单机额定功率 kw 总功率 kw 1 塔式起重机qtz80 2 51.6 103.2 2 高速变频双笼人货施工电梯scd200/200 2 30 60 3 打夯机hcd70 2 2.0 4 4 干混砂浆搅拌机rlj-100a 2 5 10 5 插入式振动棒

24、zn-50 13 1.1 14.3 6 平板振动器zw-10 3 1.1 3.3 7 真空吸水机slx-3 2.5 7.5 8 砼抹光机mg80-a 3 1.1 3.3 9 直螺纹连接机sg-40nc 3 2.0 6.0 10 钢筋切断机gq40f 3 3 9 11 卷扬机jkz-1.5a 3 7.5 22.5 12 钢筋弯曲机40j 半自动3 3 9 13 潜水泵100 10 2 20 14 高压水泵30wq10 4 3.5 14 15 圆盘锯hqz-01 3 3 9 16 木工多用机床mjb300 3 3 9 电动机额定总功率pl=304.1kw 17 交流电焊机bx1-315 8 23.
