汽车充电桩项目施工方案

1、-作者xxxx-日期xxxx汽车充电桩项目施工方案【精品文档】*充电桩项目施工方案目录一、编制依据1二、工程概况1三、施工流程2四、设计方案2五、施工要求4六、安全保证措施5七、相似场地施工案例图片6【精品文档】一、编制依据GB 50052-2009 供配电系统设计规范GB 50054-2011 低压配电设计规范GB 50168 电气装置安装工程 电缆线路施工及验收规范GB 50966-2014 电动汽车充电站设计规范DL/T621 交流电气装置的接地GB 50217-2007 电力工程电缆设计规范GB 50575 1kV及以下配线工程施工与验收规范GB/T 18487.2-2001 电动车辆

2、传导充电系统 第2部分 电动车辆与交流直流电源的连接要求GB/T 18487.3-2001 电动车辆传导充电系统 第3部分 电动车辆交流直流充电机(站) GB/T 20234.1 电动汽车传导充电用连接装置 第1部分：通用要求GB/T 20234.2 电动汽车传导充电用连接装置 第2部分：交流充电接口GB/T 28569 电动汽车交流充电桩电能计量GB/T 29316-2012 电动汽车充换电设施电能质量技术要求GB/T 29317-2012 电动汽车充换电设施术语GB/T 29781-2013 电动汽车充电站通用要求NB/T 33008.2-2013 电动汽车充电设备检验试验规范 第2部分：

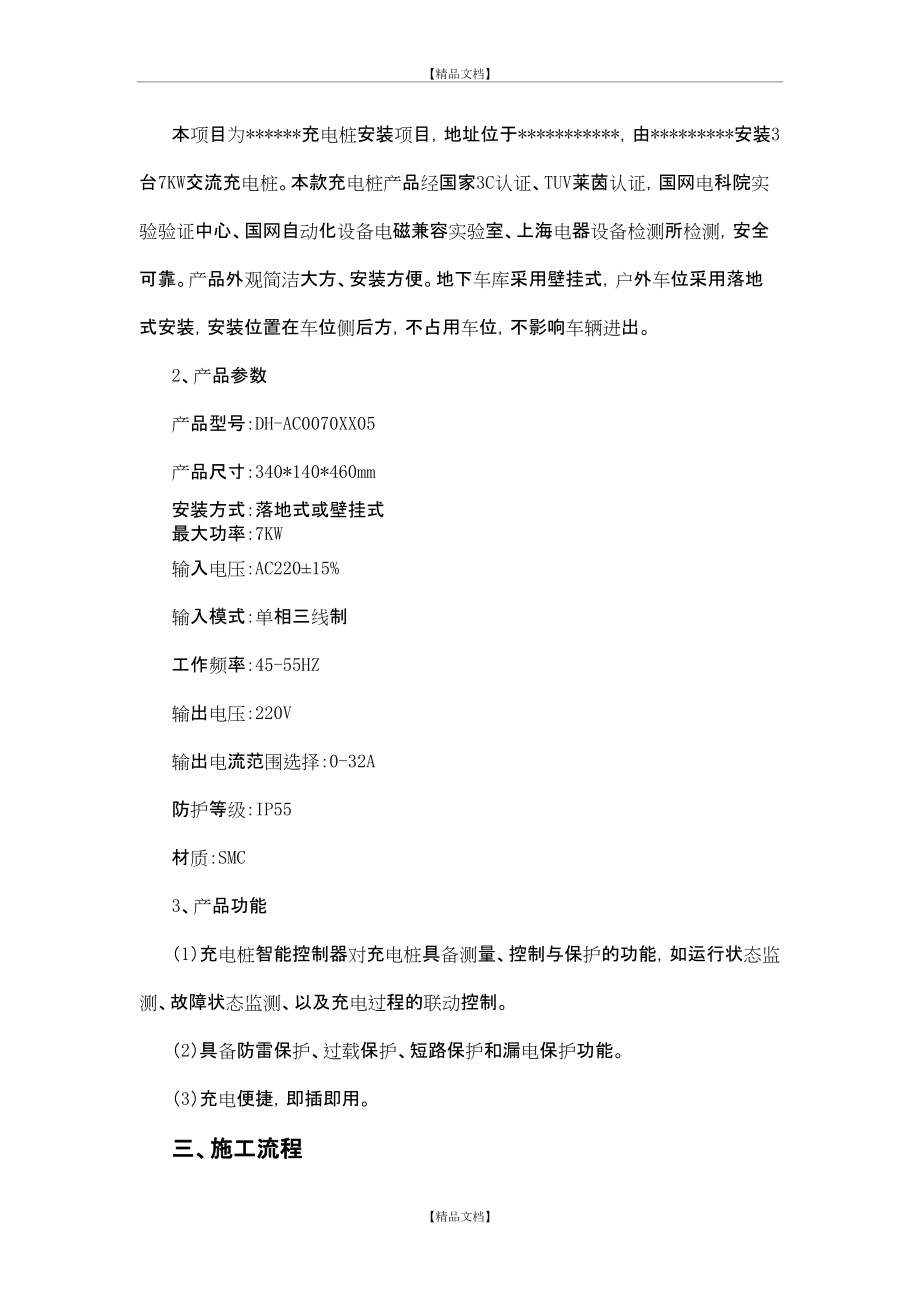

3、交流充电桩二、工程概况1、项目简介本项目为*充电桩安装项目，地址位于*，由*安装3台7KW交流充电桩。本款充电桩产品经国家3C认证、TUV莱茵认证，国网电科院实验验证中心、国网自动化设备电磁兼容实验室、上海电器设备检测所检测，安全可靠。产品外观简洁大方、安装方便。地下车库采用壁挂式，户外车位采用落地式安装，安装位置在车位侧后方，不占用车位，不影响车辆进出。2、产品参数产品型号：DH-AC0070XX05产品尺寸：340*140*460mm安装方式：落地式或壁挂式最大功率：7KW输入电压：AC220±15%输入模式：单相三线制工作频率：45-55HZ输出电压：220V输出电流范围选择：

4、0-32A防护等级：IP55材质：SMC3、产品功能（1）充电桩智能控制器对充电桩具备测量、控制与保护的功能，如运行状态监测、故障状态监测、以及充电过程的联动控制。（2）具备防雷保护、过载保护、短路保护和漏电保护功能。（3）充电便捷，即插即用。三、施工流程充电桩建设工程主要包含四个阶段：施工准备、工程施工、工程验收和工程移交阶段，每个阶段都有具体的施工流程，具体施工流程如下图所示。充电桩建设工程施工流程程 四、设计方案设计方案说明：（1）从E座地下一层高配电室引出电源，从负一层至C座地下停车库通风口引到地面，地面电缆为地下敷设。（2）电缆采用穿管埋地敷设。（3）充电桩及配电箱采用浇筑基础落地安

5、装，距离车档不小于1m。五、施工要求1、供电电源采用TN-S系统，为三相五线制，接地电阻应小于4。2、电能质量AC380V供电电压正、负偏差范围：-7%+7%AC220V供电电压正、负偏差范围：-10%+7%3、缆线穿设前，管口应做防护，端口处应有电缆保护层受到磨损的措施，如增加橡胶垫；穿设后，管口应封堵。在实际施工中，电缆保护钢管的两端均应做成喇叭口，以防止电缆外皮被划伤。4、金属电缆桥架及其支架引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。5、线槽安装位置左右偏差应不大于50mm，水平偏差每米不大于2 mm，垂直线槽垂直度偏差不大于3 mm。6、线槽内的导线或电缆不应有接头

6、，接头应在分线盒内或出线口进行。7、施工中如需占用业主场地或道路；用水、用电；破坏道路、绿化、设施等，需要提前告知业主并协商一致，不得野蛮施工。8、合理布置和安放施工期间现场所需的设备、材料、机具，明确材料、设备等物质需要量及进场计划、运输方式、处置方法，确保实现施工现场秩序化、标准化、规范化，体现出文明施工水平。9、明确施工责任区的管理，遵循“谁施工、谁负责”的原则，每个施工区域、施工点、作业面做到“工完、料尽、场地清”。六、安全保证措施施工安全相关措施应符合GBT 18384-2001 电动汽车 安全要求和电力生产企业安全设施规范手册要求的规定。1) 安装公司应具有电力设备安装资格证书。2

7、) 施工人员必须经过安全培训考核合格后才能正式上岗作业，并持证上岗，施工队要做班前安全、消防交底。施工人员严格按操作规程及安全技术要求进行操作。3) 所有参与实施人员要遵循“安全第一，预防为主”的原则。4) 施工单位应设专职安全员，负责施工安全管理。并保证工地和工程施工保持良好的秩序，以避免发生人身、设备事故及火灾事故。5) 施工人员进入现场一律穿工作服，严禁穿短裤、短袖、拖鞋、高跟鞋、硬底鞋或赤膊进入施工现场。6) 进入施工现场必须戴好安全帽，系好帽带。米以上高空作业必须系好安全带，扣好保险挂钩，安全带要高挂低用。使用梯子时要有专人看护。7) 临时用电，不准架设裸导线，不得成束架敷设，严禁在

8、金属支架等导电物体上直接敷设。8) 所有工具都必须有完整的绝缘手柄，并须有监护人员再次检查绝缘确定无疑。9) 带电工作时要扎紧袖口，使用安全绝缘工具进行操作，不允许手直接接触带电体，也不允许身体同时接触两相或相与地。10) 充电桩的安装为断电操作，严禁带电作业。11) 设置工作区域，必须有明显的标志，非工作人员不得进入。若工作区域与道路相连接,则需要有慢行标志。12) 拆除不用的电气设备，应彻底拆除，不准遗留线头，但准拆到开关处。13) 工作区内禁止吸烟，饮酒后不得进入工作现场。14) 带有自走装置的设备需要锁定自走装置后才可以登高作业。15) 安装公司需要配备垃圾收集, 清运设备。16) 若

9、工作区域与道路相连, 需要穿着安全警示服。17) 若安装需持续多日, 则每天须将现场清扫干净、工具归位、现场不能有裸露的导体、保留工作区域设置。18) 当作业有粉尘产生时, 需要配备吸尘装置和口罩。19) 当操作电动工具时,如果有火花产生,须先清除半径4米范围内的易燃易爆的物品。20) 登高进行电工作业时,腰间配备专业工具包。 21) 电压的获取应停电施工，且关闸停电操作应由建筑业主单位管理人员完成。22) 现场临时用电必须用带触保器的插座。若无法使用插座时，必须由持有效上岗证的专职电工进行接线，其他任何操作人员均不得私自接改用电线路。23) 施工现场需要动用明火时，应有符合规定的安全措施和配备消防器材，并征得同意。24) 下雨天停止室外施工。25) 如发生安全事故，应在事故发生后按要求报告上级主管部门。按规定立即组成
