MCD-H1中文版说明书

1、MCD-H1超高压线路光纤电流差动保护 目录1. 概述1 1应用范围21 2保护配置21 3性能特点22技术参数2 1机械及环境参数322额定值323主要技术指标33装置工作原理3 1 PCM电流差动元件532 PCM同步通讯1433 PCM通讯接口1734过电压保护1935故障启动元件204MCD-H1操作41按键及继电器面板上的显示2142菜单进入模式2343DISPLAY模式2444 START模式2545具体数据 441整定值改变和监控数据27 442跳闸数据监控菜单（TRIP DATA MONITOR）28 443手动调试菜单（MANUAL TEST）30 444监控菜单（MONIT

2、OR）325硬件结构 51介绍34 52 结构34 53继电器方框图和继电器插件功能366定值整定 61继电器整定值表41 62继电器的整定44附录1：MOD-64型光电转换器简介55附录2：WXZ-100规约转换器简介 571 概述11 应用范围 MCD-H1光纤电流差动保护是由微机实现的数字式超高压线路保护装置，可用于220KV及以上电压等级输电线路的主保护及后备保护。12 保护配置 MCD-H1 以光纤分相电流差动保护为快速主保护，此外还有过电压保护，以及远方跳闸等保护功能。13 性能特点 PCM 电流差动保护的特性 电流差动保护设有单模光纤通讯接口，两侧同步采样并自动调整通道延时，用循

3、环冗余校验法接受监控信号，固定位检查和结构形式检查，提高了光纤通讯的可靠性。设有PCM 通讯错误计数器。可以在通道故障时，自动从主通道切换到工作正常的备用通道。 分相电流差动保护，可变差动特性可以适应CT饱和，一个半断路器接线时，设两组CT，以改善一个半断路器接线中任一个CT饱和时的稳定性，动作速度快，典型动作时间20ms。 VT 断线时的充电电流补偿措施，CT 二次开路的应对措施。 远方跳闸功能 。 实时监控就地电流、远方电流和就地电压以及动作电流、制动电流以及故障测距功能。 过电压保护的特性 3相过电压保护带延时发动作信号，不直接跳闸，只发信号到端子。 FD(故障起动)功能的特性 故障起动

4、元件设立在独立的CPU板上，可防止其他CPU板故障时引起的误动。故障起动元件可以选用过电流元件、突变量过流元件、带电流补偿的低电压元件和过电压元件。 其他特性 GPS 对时 8个DO（数字量）继电器接点输出和 LED 显示可以编程，可用DI （数字量）光耦输入切换4组整定组，连续自检功能，通过PC机进行波形分析，(每个事件有1.2秒的故障存储记录，装置可以保存10个记录)2 技术参数21 机械及环境参数机械结构尺寸： 483×270×250mm，嵌入式安装正常工作温度：5 40极限工作温度：-10 55储存及运输：-20 7022 额定值交流电流： 1 A ，5A交流电压：

5、 100 V(相-相)频率： 50 Hz直流（DC） : 110V；220V (开关量DI： DC110V)(注： 因为内部 DI 电路的允许电压为DC110V (80V to143V)，装置提供一个电阻来限制加到DI电路上的电压，以适应保护屏上DC220V的电压。)过载能力：电流回路：2倍额定电流，连续工作。 30倍额定电流，允许3s。 80倍额定电流，允许1s。 电压回路：2倍额定电压，连续工作。功 耗：交流电流：0.05VA/相 交流电压：0.1VA/相 直 流：30W23 主要技术指标231 整组动作时间 光纤电流差动元件：<20ms 232 故障起动(FD)元件 过电流元件：相

6、过电流（OC）：整定范围 10200%×IN 接地过电流（OCG）：整定范围 1080%×IN 突变量电流（51D）：整定范围 10%×IN（固定的） 带补偿低电压元件：相间电压（27SV）：整定范围 25100V 相间补偿阻抗（27SZ）：整定范围0.1250.0 相电压（27SV）：整定范围1555V 相补偿阻抗（27SZ）：整定范围0.1250.0 过电流（OC）：整定范围10%×IN 固定的 过电压元件（59）：整定范围 40100V233 光纤差动元件（87S）：87SK1 整定范围10150%×IN 87SK2 整定范围100500

7、0%×IN 87SK3 整定范围1005000%×IN 87Sp 整定范围0.10.9 87Sq 整定范围0.10.9 87Sr 整定范围0.10.9 ICS 整定范围075%×IN234 过电压元件（59）：电压整定范围：40100V 延时整定范围：0.0010.00s235 故障测距（FL）：大于100公里，误差小于 ±5% 小于100公里，误差小于 ±2%236 电磁兼容 辐射电磁场干扰试验符合国标：GB/T 14598.9规定 快速瞬变干扰试验符合国标：GB/T 14598.10规定 静电放电试验符合国标：GB/T 14598.14规定

8、 脉冲群干扰试验符合国标：GB/T 14598.14规定 射频场感应的传导骚扰抗扰度试验符合国标：GB/T 17626.6规定 工频磁场抗扰度试验符合国标：GB/T 17626.8规定 脉冲磁场抗扰度试验符合国标：GB/T 17626.9规定 浪涌(冲击)抗扰度试验符合国标：GB/T 17626.5规定237 绝缘试验 绝缘试验符合国标：GB/T 14598.3 93 6.0规定 冲击电压试验符合国标：GB/T 14598.3 93 8.0规定238输出接点容量跳闸接点容量： 允许长期通过电流 5A 切断电流 0.25A(DC220V，V/R 1ms)其他接点容量： 允许长期通过电流 2A 切

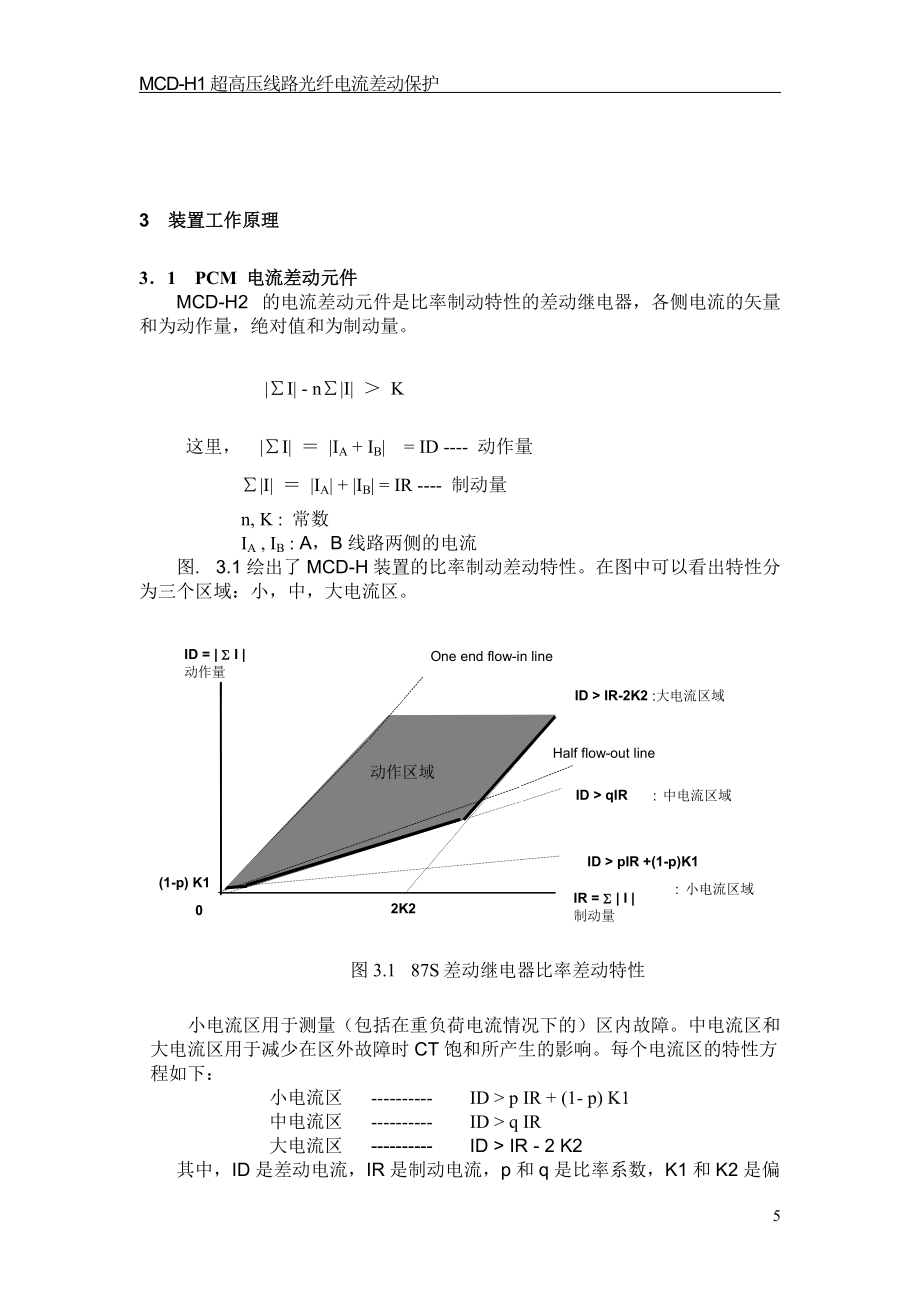

9、断电流 0.25A(DC220V，V/R 1ms)239 通信接口一个RS-232C（后部）或（前部）通过外接通讯规约转换器，可以实现打印事故报告，并能和自动化系统通讯。通信规约为DNP3.0和IEC60870-5-1033 装置工作原理31 PCM 电流差动元件 MCD-H2 的电流差动元件是比率制动特性的差动继电器，各侧电流的矢量和为动作量，绝对值和为制动量。 |I| - n|I| K 这里， |I| |IA + IB| = ID - 动作量 |I| |IA| + |IB| = IR - 制动量 n, K : 常数 IA , IB : A，B线路两侧的电流 图. 3.1绘出了MCD-H装置

10、的比率制动差动特性。在图中可以看出特性分为三个区域：小，中，大电流区。 小电流区用于测量（包括在重负荷电流情况下的）区内故障。中电流区和大电流区用于减少在区外故障时CT饱和所产生的影响。每个电流区的特性方程如下： 小电流区 - ID > p IR + (1- p) K1 中电流区 - ID > q IR 大电流区 - ID > IR - 2 K2 其中，ID是差动电流，IR是制动电流，p和q是比率系数，K1和K2是偏电流系数。 在一个半断路器接线中，本侧电流为IA1和IA2，对侧电流为IB，为防止装置在不平衡CT饱和时误动，得到更大的制动电流，因此采用IA1和IA2作为制动量

11、。则ID和IR按下式计算： ID = |I| | IA1 + IA2 + IB| -动作量 IR = |I| |IA1| + |IA2| +|IB| -制动量 为了提高差动元件在大电流区外故障时的稳定性，装置在测量到区外故障时，自动改变大电流区的动作特性，使差动元件动作需要更大的差动电流。 1) 区外故障时CT饱和 区外故障一侧CT饱和，另一侧CT不饱和时的电流波形如图3. 2。IAIB饱和的没有饱和的IA IB E - 外部故障检测S - 饱和区图3.2 CT饱和下的电流波形IA IBId=IA+IBSSSSEEEEIA 在饱和区内，每个周期内小差动电流区（CT不饱和）和大差动电流区（CT饱

12、和）会交替出现。按照正常的动作特性差动元件会误动。因此，装置在测量到IR>150%In时，连续测量小差动电流区（ID<r IR）至少5 ms，就判断为区外故障，并自动将大电流区系数K2更换为K3（K3<K2），如图3.3和图3.4，从而防止差动元件在CT饱和时误动。 这里, IR = | IR(t) IR(t 0.5 cycle) | , IR(t) = 制动电流 rIR 中的“r”：区外故障监测区的比率设定值K2 K3IR > 150% In 故障检测t1 - 外部故障暂态监测时间 （60HZ时等于2.8ms，50HZ时等于3.3ms）t2 - 外部故障固定监测时间

13、(1.5周期)IR = | IR(t) IR(t 0.5 cycle) | , IR(t) = 制动电流图3.3 大电流区域调整逻辑 2) 区内故障 差动电流比制动量大得多，因此不会出现K2系数的转换问题，可以快速跳闸。3) 区外故障时CT不饱和装置测量小差动电流区，使系数K2如CT饱和时区外故障一样更换为K3，但同时测量CT不饱和（即测量至少1.5个周期内的ID<r IR或ID<10%）来重新设定动作区。有关差动保护的详细动作逻辑等，MCD-H1的内部逻辑图061-064。 充电电流补偿 被保护线路的充电电流会产生差电流，当充电电流大于装置的动作值时，装置可能会误动作。为了防止误

14、动，需要对充电电流进行补偿。 根据节点电压“V”按如下方法计算充电电流“Icc”： Icc = jC × v这里， =2f ， f 是系统频率。Icc = C × jv 这里，j V 是将V旋转90度进行计算。 jV =3v(t) - 2v(t-T) 这里，T 为对应于电气角度30º时的时间。这样，下式即为具有充电电流补偿的动作方程： ID = |I| = |(IA - Icc) + IB| IR = |I| = |IA| + |Icc| + |IB| 由于充电电流是利用母线电压来计算的，所以在下列情况下，有可能无法计算：1） 装置使用母线VT，在断路器断开情况下

15、。 2） 装置使用线路VT，在断路器断开情况下。用线路VT输入电压进行计算的充电电流可能无法补偿线路开关处的充电电流，因为电压和电流之间的暂态响应不同。 3） 当VT发生故障时，充电电流无法计算，那么当实际充电电流大于K1时，差动元件误动。 为了防止误动，当装置处于上述情况时，自动将K1值变为K1+20%+ICS。当VTF的投退功能开关为ON时，装置使用自动充电电流补偿功能。当VTF的投退功能开关为OFF时，装置不使用自动充电电流补偿功能。87SK 87SK1+20%In+ICSICS0.1×87SK1VTFCB (52a)LSb100ms图3.6 K1系数开关情况有关充电电流补偿的

16、详细动作逻辑等，请参阅MCD-H1的内部逻辑图061。变比匹配功能 当线路二侧使用不同变比的CT时，需要进行变比匹配，匹配系数可从0.5调整到1.00，步长0.01。差动电流在CT变比匹配后进行计算，并且可通过前面板指示或PC进行监控。需要指出的是： 1）CT匹配功能只对电流差动元件有效，其他元件如距离元件不进行CT匹配的电流计算。 2）装置具有CT饱和的反措施功能，但并不是对任何水平的CT饱和都适用。只适用于在最大直流量、故障最大时间衰减和最大CT残留量时CT至少在半个周期内不饱和的系统。CT二次开路监视（CTF） 如果线路任一侧CT二次开路，由于负荷电流可能大于差动元件的灵敏度，导致差动元

17、件误动。因此装置提供了CT二次开路监视及闭锁逻辑。这个逻辑是用本测及对侧的零序相电流（IO）以及相电流的有无来判断CT二次开路相的，如图3.7。 1) 正常情况 两侧均无IO电流，逻辑回路无效（不闭锁电流差动元件）。 2) 故障情况 相间故障两侧均无IO电流 接地故障两侧均有IO电流 逻辑回路仍无效（不闭锁电流差动元件）。 (3) CT二次开路情况 在一相CT二次开路侧有IO，而在CT二次正常侧则没有IO。所以就可以用无相电流来测量开路相。实际上，当装置测量到相电流小于8的额定电流，并且有IO时，则判断为该相断线。当装置测量到CT二次开路后，闭锁二侧CT二次开路相的差动元件。I10 >

18、KCTLocalRemoteIR0 > KCTIA < 8%InIRA < 8%In20msCTFACBLCBR I L0 , I La- 本侧的I0 和 Ia , CB L - 本侧的合位信号 I R0, I Ra - 对侧的I0和Ia, CB R - 对侧的合位信号 KCT - I0监测的电流定值 图3.7 A相CTF（CT故障）监视有关CT二次开路闭锁的详细动作逻辑等，请参阅MCD-H1的内部逻辑图062。VTF(VT断线) 如果发生VTF，输入电压就不准确，电流差动保护会在测量计算充电电流时产生误差。 VTF的判据是任一相的电压下降而电流不变，如下图3.8所示。有关电

19、压断线闭锁的详细动作逻辑等，请参阅MCD-H1的内部逻辑图061，081。手合和自动重合闸后加速（87SOFT） 在手合和自动重合闸合于故障时，保护应加速跳闸。图3.9为87SOFT逻辑回路。图 3.9 87SOFT 后加速跳闸的逻辑流程图有关手合和自动重合闸后加速跳闸的详细动作逻辑等，请参阅MCD-H1的内部逻辑图081。电流突变量元件这个元件既作差动电流保护的起动元件，同时也作为判断VTF（VT故障）的条件之一。有关电流突变量元件的详细动作逻辑等，请参阅MCD-H1的内部逻辑图061，082。远方跳闸 TRT=ON时，当装置收到对侧的远方跳闸信号，通过装置本身的跳闸出口接点去跳本侧的断路器

20、；TRT=OFF时，当装置收到对侧的远方跳闸信号，不通过装置本身的跳闸出口接点去跳本侧的断路器，而仅发远方跳闸信号。有关远方跳闸的详细动作逻辑等，请参阅MCD-H1的内部逻辑图064，083，084，088。死区故障保护 当故障发生在断路器与装置CT之间时，断路器由母线保护跳闸，但线路的故障仍未切除，因为这种故障对于差动保护而言属于区外故障。这个区域，就叫做死区。 当装置（B S/S侧）接收到对侧（A S/S侧）断路器开路信号时，通过人为控制使接收数据变为零安培，从而使本侧的差动保护动作跳闸，达到保护此死区的目的。 按如下方法设定STLTX ，STLR1可获得死区保护： 当STLTX=ON时，

21、装置得到从自动重合闸来的断路器手合信号或RCM（重合命令）后，就发断路器合闸信号给对侧，即使这时本侧断路器处于开位置。当STLR1=ON时，装置收到对侧断路器为开路条件，控制使得接收数据为0（A），得到一个大电流来跳闸 。因此，下面的整定是必要的。整定整定值A S/SB S/SA S/SB S/SA S/SB S/S死区非死区非死区非死区死区死区STLTXONOFFOFFOFFONONSTLR1OFFONOFFOFFONON有关死区保护的详细动作逻辑等，请参阅MCD-H1的内部逻辑图063。短引线保护 如图3.23 在一个半断路器接线中，当线路隔离刀闸断开，而断路器合闸时，此时在断路器和刀闸之

22、间故障，电流差动保护会不正确动作，因此只能退出运行。但是将失去保护，所以装置增设了短引线保护，OCH过电流元件按躲过最大负荷电流整定，在断路器（52a）合闸而线路隔离刀闸（LS）断开，故障电流大于OCH过电流元件整定值时跳闸。 图 3.23 短引线保护原理图有关短引线保护的详细动作逻辑等，请参阅MCD-H1的内部逻辑图082，086。32PCM同步通讯每侧电流差动保护都应向对侧发信，这样才能运算两侧电流的矢量和来测量差动电流。因此两侧的定时采样时间必须同步，如果不同步的话，在正常工作或发生区外故障时差动电流的误差就会增大。（示图3.9） 图3.9 差动电流计算采样时间同步 采样时间可以用两种方

23、法来保持的同步性，一种是测量两侧采样时间的时间差，另一种是控制采样时间来减少时间差。 (1) 时间差测量 首先，以两个装置中的一个装置（主机）的时间作标准时间，另一个装置（从机）受主机控制来达到与主机采样时间的同步。图3.10表示了两侧采样时间的时间差的计算方法。（1） 从机将采样周期开始的时刻作为时间同步标志送到主机（2） 由主机测量从收到从机发来的同步标志的时刻下一个采样时间周期开始时刻之间的时间（TM）（3） 这个测量时间（TM）和主机的同步标志又被送到从机（4） 由从机测量从收到主机发来的同步标志到下一个采样时间之间的时间（TS）根据TM,TS，就可按下式计算主机和从机的时间差T图3.

24、10时间差的测量(2) 同步采样时间控制 调节内部采样脉冲使从机的采样时间超前或滞后，即保持计算时间T接近于零。 图3.11表示了频率50HZ时传输数据流与采样/保持信号之间的关系。在距同步位（SYN）末端7.5o时发采样脉冲，SYN点长度由计算时间T控制。 在一个框中，根据监测相对于主装置的超前或滞后来改变SYN点的长度，允许与正常长度相差±1个位。 根据上面提到的监测方法，我们可举例如：频率50HZ，一个框的长度可以为107±1位（其中SYN占17±1位）。采样地址同步 在采样时间同步的同时，采样地址也应同步以补偿通讯时间延时。（1） 从一个同步标志传送，直至

25、接收到主机传回的另一个同步标志为一个框。在从机装置中计算帧的数量。（2） 根据帧数量n，从机的采样地址可按如下方法改变来与主机达到同步。OP = Sam - ( SAs - nd). 地址偏移量nd按下表计算这里, SAm : 主机采样地址 SAs : 从机采样地址TMOP =Sam - (SAs - nd)=3-(8- 4/2)=3主帧数 SAmSAsSas + OP = 8 - 3 =5 . 与Sam同步地址同步TS从SAsn frame图 3.12 采样地址同步当主机与从机采样时间和帧地址个数同步化以后，差动电流计算就可以在各自端进行计算了。对于同步的几点要求 这里有几点对于PCM同步的

26、要求：（1） 传输延时时间应小于1周期，如果传输延时时间等于或大于1周期，自动采样同步不正确。（2） 采样时间同步是通过假设从机到主机或主机到从机之间时间差相等而获得的。因此，如果这个时间差偏大，两侧的采样就不可能同步，这将影响差动元件的比率差动特性。一般，建议时间差小于100us。STDBY（备用）设定这个装置具有多个相同的通讯通道，一个是主通道，其他作为备用通道。ON 使用备用通道OFF 不使用备用通道（只有主通道）33 PCM 通讯接口331 接口类型 PCM通讯接口的三种类型如下： 装置接口在订货时可选择电接口或光纤接口。332 电接口 电接口应按CCITT(ITU)G.703同方向接

27、口设计，它的MUX（数字通讯多路器）应与本说明书相对应。电压信号为1V，但很容易受电缆以及装置与MUX之间的缆线感应噪音的影响。应该使用120欧姆的全屏蔽式双绞线并且应远离类似电缆、直流控制线等较脏的线路。如果这条线离脏线路较近、户外或长度超过200米时，建议用2型或3型的光纤。333 光纤接口 对于光标准纤接口，该继电器提供1.3m LD（激光二极管）型传输机来连接SM（单通道）光纤。 正常情况一般最大长度为24公里。 一般可选择E/O (电 到/由 光信号) 单元 MOD-64H与MUX相接口，因为MUX 接口是电信号接口类型。要让继电器能在长距离光纤上通讯，我们可用一个可选的型号为MOD

28、-64HL的光信号放大器。通过该放大器，最大通讯长度可达65公里。 装配方式通讯长度光纤传输器等级接收等级18dB内部集成最大24km10/125mSM 光纤0.5dB/km ，1.3m-10 -19dBm-11 -37dBmMCD-HMOD-64HLMOD-64HLMCD-H独立的模块最大 65km同上+1 -3dBm44dB-11 -47dBm 对于长距离传输334 对于光缆应特别注意的地方 因为光缆在受到超过标准的压力后很容易损坏，用户应特别注意。 1, 不要超过其允许强度（标准）的推、拉、弯曲、绑扎。 2, 使用前注意检查光发讯水准及接收水准。如果光损耗大于标准损耗，建议检查电缆情况是

29、否有破坏点，擦干净光缆连接处，可能有灰或油污染了表面。最好用沾了乙荃酒精的软棉花来去除表面的灰或油。335 双重通讯通道 安全、可靠的通讯联系是电流差动保护动作的必要条件，因为每端的电流数据必须传送到另一端。 MCD-H继电器能提供可选择的两个通讯通道，一个是主通道，一个是备用通道。 主(MAIN)通道用于正常的数据传输。如果装置在接收到的数据中发现错误，通讯通道会自动转到备用(STN-BY)通道，但条件是备用通道可使用且没有错误。如果装置在使用备用通道时发现在接收的数据中有错误，通讯通道无法转到主通道。从备用通道转到主通道必须在主通道无错误前提下通过手动来完成。 图3.13是块的草图。数据传

30、输由2个通道的接收数据得到的外部时钟控制。图. 3.13 双重通讯通道双重通讯通道适用于装置用于两侧保护的情况。 也可选择主通道为光通讯，备用通道为电通讯这个条件。3. 4 过电压保护 三相过电压保护用来监视线路过电压。这个元件可发出带延时的三相跳闸信号。有关过电压元件的详细动作逻辑等，请参阅MCD-H1的内部逻辑图065，083。 35 故障起动元件（FD ） 故障起动元件在独立的一块CPU板上。电流起动元件 电流元件不受电压断线等的影响，可作距离保护的故障起动元件FD。过流元件由相过电流元件(FOC)，接地过电流单元 (FOCG)，电流突变量元件(FOCD)组成。有关电流起动元件的详细动作

31、逻辑等，请参阅MCD-H2的内部逻辑图101，102。电流补偿低电压起动元件(FUVZS/FUVZG) 电流补偿低电压起动元件是带电流补偿的低电压元件，可根据不同的电流电压的相位角来改变动作区。 当 I=0时，电流补偿低电压起动元件是一个低电压元件。当 I>0时，动作区在电流和电压相位差为75度的范围内，在低电压整定值上加上电流与阻抗整定值的积。 该元件可以用于测量从强电源（电压降很小）、到空载线路（电流为0）等各种线路系统的故障。如果主保护不能提供VTF闭锁功能，就不能用该元件作为故障起动元件。有关电流补偿低电压起动元件的详细动作逻辑等，请参阅MCD-H1的内部逻辑图101，102。过

32、电压故障起动元件 (59)过电压故障起动元件为装置提供了防止装置自身故障的检测手段。有关过电压故障起动元件的详细动作逻辑等，请参阅MCD-H1的内部逻辑图101，102。 4. MCD-H1的操作41按键及继电器前面板上的显示器按键和继电器前面板上的显示器以及它们的功能示于图片和下面的表格中。 发光二 极管按键真空荧光显示器 串口连接器(RS232C)图1 前视图 (典型的)显示器显示装置显示名称显示功能LEDRUN当继电器在正常工作状态时点亮ALARM当检测出继电器有内部故障时点亮TRIP当继电器出口跳闸时点亮TEST当继电器处在调试模式时点亮A当继电器检出A相故障时点亮B当继电器检出B相故

33、障时点亮C当继电器检出C相故障时点亮E当继电器检出接地故障时点亮按键按键名称开关功能START启动START 模式 （需密码）DISPLAY启动DISPLAY 模式SET写继电器整定值命令、执行操作命令ENTER项目的选择END关闭START/DISPLAY 模式LED RESETTRIP LED的复归滑动指针(项目显示的移动)滑动指针(次级项目显示的移动)* 左键: 回到先前的显示状态4.2 菜单进入模式有两种基本模式, “DISPLAY模式”和“START模式”。“DISPLAY模式”是为了监测继电器整定值,报警信号, AI数据的进程, 内部时钟信号, 等等。“START 模式” 能够复归

34、继电器报警信号，跳闸数据等。手动调试继电器功能。此外，“START模式”被分成两种模式, “可进入的操作员级密码 (Level 2) ”和“可进入的保护级密码 (Level 3) ”: 后者能够实现保护元件特性的整定, 而前者不能。三种模式支持的项目显示如下 DISPLAY mode1) 监测继电器整定值2) 监测继电器报警信号3) 监测PCM 通讯错误计数器 (仅MCD-H有此功能)4) 监测跳闸数据当继电器运行时AI数据的进程 (电流, 电压, 等等。)5) 监测时钟信号6) 显示检测 (真空荧光显示器和LED) 7) 监测继电器中处理的数据 (电流, 电压, 有功, 无功, 等等。)8)

35、 继电器的特性（型号名称, S/W 版本, 等等。）1) 清除继电器报警信号2) 复归报警信号的LED 显示3) 清除跳闸数据4) 调整内部时钟信号5) 手动调试+ 跳闸逻辑调试+ CA 反射调试+ 检测时间是否同步 两端接点同时动作6) 继电器功能的调试7) PCM 通讯通道的整定 (仅MCD-H型继电器由此功能) 1) 保护元件特性的整定 START mode (可进入的保护级密码 (Level 3) ) START mode (可进入的操作员级密码 (Level 2) )。 4.3 DISPLAY 模式按 键菜 单START 8DISPLAY/DISPLAY811 SETTING MON

36、ITOR821 ALARM MONITOR31 TRIP DATA MONITOR841 TIME MONITOR71 MONITOR8B1 COM.ERROR COUNTF1 ABOUT THIS SYSTEM4.3.1 整定值监控（SETTING MONITOR）显示继电器当前的整定值。4.3.2 报警监控 (ALARM MONITOR) 最多显示10条继电器非正常元件的信息。4.3.3 跳闸数据监控 (TRIP DATA MONITOR)动作元件、时间、 电压、 电流,、DI 数据，显示断路器跳开时的故障测距和相角。4.3.4 时间监控 (TIME MONITOR) 显示当前的时间。4.

37、3.5 监控器 (MONITOR) 显示当前可读模拟量和开关量4.3.6 通道错误计数（COM.ERROR COUNT）显示当前运行通道错误数据和通道错误日志数据。当显示数字没有变化时，说明通道正常，没有误码。如果数字不停的跳动，说明通道处于告警状态。4.3.7 当前系统（ABOUT THIS SYSTEM） 显示当前的继电器型号。4.4 START 模式按 键菜 单次级菜单START 8START/DISPLAY8SETTING CHANGE8SETTING MONITOR8ALARM MONITORALARM CLEARTRIP DATA MONITOR8TRIP DATA CLEARTI

38、ME ADJUSTTIME MONITORMANUAL TEST8TRIP/LOGIC TESTRELAY TEST8SV LOCKDISPLAY TESTMONITOR8COM.ERROR COUNTABOUT THIS SYSTEM4.4.1 密码（PASSWORD） 当按下START键时, 显示密码菜单。要想操作START 模式的菜单, 必须输入等级2或等级3的密码。面板初始值为AAAAAAAA 等级2的初始密码为 AAAAAAAA 等级3为BAAAAAAA 。这些密码可以通过PC机分别改变。4.4.2 报警清除（ALARM CLEAR） 当选择此功能时, 所有报警数据被清除。4.4.3

39、 跳闸数据清除 (TRIP DATA CLEAR) 当选择此功能时, 所有跳闸数据被清除。4.4.4 时间调整 (TIME ADJUST)当选择此功能时, 可改变时间整定值。4.4.5 手动调试 (MANUAL TEST)(1) 跳闸逻辑调试 (TRIP LOGIC TEST)可以通过调试检测所选继电器输出端口是否动作正常。 (强迫动作)(2) 通道切换 (COM LINE CHANGE)a. COM1_CHANGE (COM1通道切换)当在主通道运行时，执行此命令，就切换到副通道运行；当在副通道运行时，执行此命令，就切换到主通道运行。 注意：当保护有两个通道时，如果主通道在运行，副通道正常，

40、当主通道故障时，保护自动切换到副通道运行；当主通道恢复正常，必须通过人工（COMLINE CHANGE）切换，才能使保护在主通道运行。在人工切换通道时，有一端切换，两端就同时切换运行通道。b. COM2_CHANGE （不用，只在三端保护才用到） （3）END TO END TEST (没有使用)4.4.6 继电器调试（RELAY TEST）1 SV 闭锁 (SV LOCK)当选择此功能时, 自动自检功能被闭锁。 (a) 三相平衡检测 (b) 连续跳闸检测 建议在调试时，执行此功能，如果继电器检测到不正常的状态，将发ALAR信号。2 Single Test单机模式，用于单屏差动保护调试。类似于

41、其他厂家保护的自环功能，但动作电流为整定值。 3 HOC-LOCK闭锁HOC元件（用于精确测量差动定值，在单屏调试差动保护定值时使用） 注意：当三个选项任一执行，面板TEST灯将点亮，一旦按下“END”，即取消TEST功能，继电器恢复正常常态。4.4.7 面板LED显示调试（DISPLAY TEST） 当选择了此功能时, 所有LEDs 和VFD 的所有点阵在按下SET 键时一直点亮, 并且它可以验证LEDs和VFD 是否正常。4.4.8 整定值改变 (SETTING CHANGE)操作这一项时, 可以改变每个继电器元件的整定值。进入菜单“SETTING CHANGE”后，会显示“ACTIVE”

42、和“SETTINGS”两项。其中“ACTIVE”是用来确定当前保护使用整定值组，进入”ACTIVE”,显示“DI SET1 SET2 SET3 SET4”，当选中“DI”，按“SET”键操作后，则由开入量（定值切换把手）确定哪一组定值是保护当前使用的整定值组；当选中“SET1”，按“SET”键操作后，则保护当前使用的整定值组为第一组“SET1”，定值切换把手不再起作用。 其中“SETTINGS”是用来选择修改哪一组整定值组的。4.5 具体数据4.5.1 整定值改变和整定值监控菜单的数据单下面描述了菜单中“10:SETTING CHANGE（整定值改变）” 和 “11:SETTING MONIT

43、OR（整定值监控）”的显示和整定清单。a. 显示 (举例)(1)整定值改变菜单10:87 E: 10%87T N: 50% E表示现存数值 N表示新的数值元 件项 目数 值单 位(2)整定值监控菜单11:8787T 50%元 件项 目数 值单 位b.说明 进入 “10 SETTING CHANGE”会出现“ACTIVE ”和“SETTINGS”两项目。“ACTIVE”项是选择确定继电器当前整定值组的方式，进入“ACTIVE”后，显示为“DI SET1 SET2 SET3 SET4”当光标在“DI”位置时，按“SET”键，则继电器当前定值组由开入量DI确定，即定值选择开关决定；如果选择光标在“S

44、ET1”位置，则继电器当前的定值组固定为SET1，即第一组整定值，光标在“SET2、SET3、SET4”同理。“SETTINGS”项是用来修改某一整定值组的定值，进入“SETTINGS”后，显示“SET1 SET2 SET3 SET4”，由光标位置来确定修改哪一组定值。 4.5.2 跳闸数据监控器菜单的数据清单(TRIP DATA MONITOR) 下面描述了菜单命令“31:TRIP DATA MONITOR”的显示和跳闸数据清单。a. 显示 (举例) (1) 类数据IA IB IC100.0 90.0 100.0 % 项 目数 值单 位 (2) DI 数据DI DATA 11000100010110100DI 开入量数据（从右到左看） DI DATA 1Bitinput signalinput terminalcommon terminal0SET1整定值第一组T5-2T5-11SET2整定值第二组T5-32SET3整定值第三组T5-43SET4整定值第四组T5-5452aA(CB0) 开关位（CT0）T5-9T5-7,T5-8552aB(CB0) 开关位（CT0）T5-10652aC(CB0) 开关位（CT0）T5-117LSb线路侧刀闸T5-
