建筑水电安装工程计量与计价_03室内采暖工程施工图预算

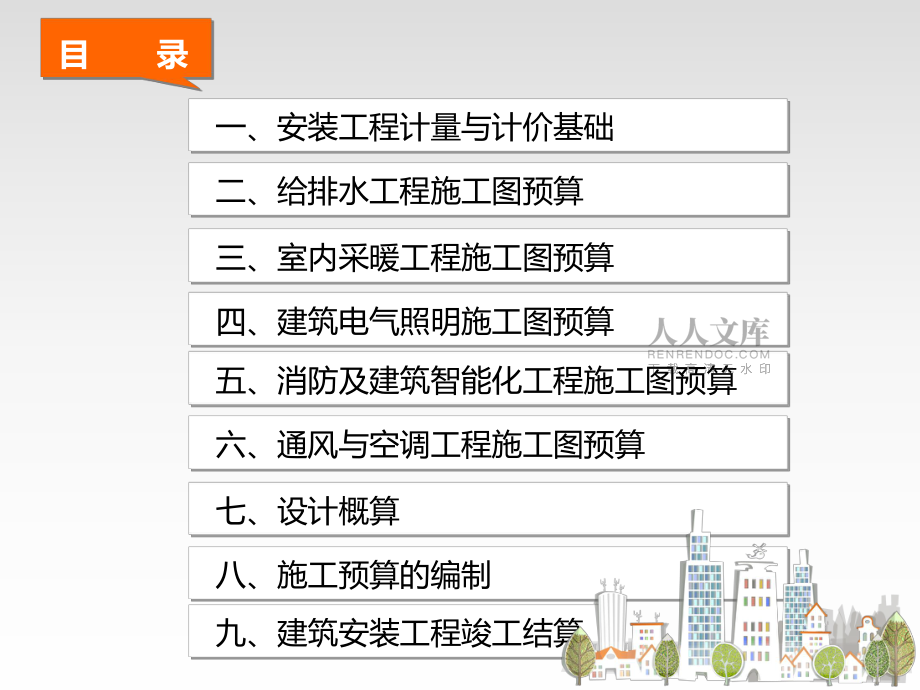

1、建筑水电安装工程计量与计价 第二版第二版主编：张雪莲 相跃进 普通高等教育“十一五”国家级规划教材 高职高专工程造价专业系列教材目 录一、安装工程计量与计价基础二、给排水工程施工图预算三、室内采暖工程施工图预算四、建筑电气照明施工图预算五、消防及建筑智能化工程施工图预算六、通风与空调工程施工图预算七、设计概算八、施工预算的编制九、建筑安装工程竣工结算室内采暖工程施工图预算知识目标知识目标 了解室内采暖工程系统的组成、工程中常用的管材及设备、施工图的识读；掌握定额计价和工程量清单计价时管道工程量的计算规则，特别是二者的区别。能力目标能力目标 能够识读采暖施工图，结合工程量的计算规则进行采暖管道、

2、供暖器具、除锈、刷油、防腐、绝热等的工程量计算；掌握采暖施工图预算编制的方法和步骤；能够进行工程量清单的计算，并掌握清单报价的方法与步骤。室内采暖工程施工图预算3.1采暖工程基础知识及其施工图识读采暖工程基础知识及其施工图识读 3.1.1采暖系统的分类采暖系统的分类 为了保证人们在建筑物内正常从事生产和生活，在冬季要求室内具有一定的温度，采暖工程就是将热源（锅炉房）所产生的热量通过室外供热管网输送到建筑物内的室内采暖系统。采暖工程根据热介质的不同一般分为两大类。 1.热水采暖系统热水采暖系统 热水采暖系统是以水为“热媒”的采暖系统。其特点是节省燃料，效果较好，温度变化小，热惰性大，通常适用于一

3、般民用建筑。按系统供水温度的不同，热水采暖系统分为一般热水采暖系统（供水温度为95 ,回水温度为70 ）和高温热水采暖系统（供水温度为96130 ，回水温度为70 ）。室内采暖工程施工图预算 按系统循环动力的不同，热水采暖系统分为自然循环热水采暖系统（靠供、回水在不同温度下的重度差形成压力进行循环）和机械循环热水采暖系统（靠水泵将机械能转化为液体的动能和压能）。 2.蒸汽采暖系统蒸汽采暖系统 蒸汽采暖系统是以水蒸气为“热媒”的采暖系统。其特点是温度变化大，热惰性小，室内易干燥，卫生效果差，适用于需要集中而短暂采暖的公共建筑。按系统使用压力的不同，蒸汽采暖系统分为低压蒸汽采暖（蒸汽工作压力不大于

4、0.07 MPa）和高压蒸汽采暖（蒸汽工作压力大于0.07 MPa）。按凝结水的回水方式不同，蒸汽采暖系统分为重力回水式蒸汽采暖系统（凝结水靠重力直接回到锅炉）和机械回水式蒸汽采暖系统（凝结水靠重力先流到锅炉房的凝结水箱，再用泵抽送到锅炉内）。室内采暖工程施工图预算3.1.2热水采暖系统简介热水采暖系统简介 1.热水采暖系统的组成如图3.1所示，热水采暖系统一般由热源、室外管网及室内管网三部分组成。 图图3.1热水采暖系统组成示意图热水采暖系统组成示意图室内采暖工程施工图预算 （1） 热源热源 热源是指能够提供热量的设备，常见的热源有热水锅炉、蒸汽锅炉、工业余热等。锅炉一般由锅炉本体及附属设备

5、组成。 锅炉本体是将热媒通过燃料的燃烧加热，使其温度升高的设备。常见的设备有立式锅炉、快装锅炉、火管锅炉等。 软化水设备是将普通水经处理变为软水的设备。 烟气净化设备是将燃烧过程中产生的烟尘经处理后达到排放标准的设备。 除灰（渣）、上煤设备，风机，热交换器和装料等设备。 （2） 室外热力管网室外热力管网 室外热力管网是指由锅炉房外墙皮1.5 m以外至各采暖点之间(入口装置以外)的管道。室内采暖工程施工图预算 （3） 室内采暖系统室内采暖系统是指由入口装置以内的管道、散热器、排气装置等设施所组成的供热系统。 2.室内采暖系统的形式室内采暖系统的形式 室内采暖系统的形式指室内采暖系统输送热媒的干管

6、、立管的设计布置形式。在采暖工程中，管道的布置形式较多，常用的有以下几种： （1） 双管上行下给式这种布置方式又称为上分式供热系统。供热干管是由室外直接引入建筑物顶层的顶棚下或吊顶中，然后由顶层设置立管分别送给以下各层的散热器。回水干管敷设在建筑物的底层，如图如图3.2所示。所示。 （2） 单管上行下给式单管上行下给式系统是指连接散热器的立管只有一根，供热干管和回水干管同双管的敷设方式。这种方式能够保证进入各层散热器的热媒流量相同，不会出现垂直失调现象。室内采暖工程施工图预算图图3.2双管上行下给式采暖系统双管上行下给式采暖系统 图图3.3下行上给式采暖系统下行上给式采暖系统室内采暖工程施工图

7、预算 （3） 下行上给式这种布置方式又称为下分式供热系统，如图3.3所示。供热干管是由室外直接引入建筑物室内底层，再通过立管送到以上各层散热器。它一般适用于建筑物顶层不宜布置管道的情况。 （4） 水平串联式水平串联式采暖系统（图（图3.4）的特点是构造简单，节省管材，减少穿越楼板的次数，但每一串联环路连接的散热器组数不宜太多。 （5） 高层建筑分层式因高层建筑供暖系统产生的静压大，我国高层建筑热水供暖系统常采用分层式系统，如图如图3.5所示所示。该系统在垂直方向上分成两个或两个以上的系统，其下层系统可与外网直接连接，而上层系统通过热交换器与外网间接连接。室内采暖工程施工图预算图图3.4水平串联

8、式采暖系统水平串联式采暖系统 图图3.5分层式采暖系统分层式采暖系统室内采暖工程施工图预算 3.采暖管道的敷设采暖管道的敷设 室内采暖管道除有特殊的要求外，一般都采用明装敷设。常用的管材为焊接钢管。供水立管与散热器支管的连接，当管道直径不大于32 mm时采用活接头、弯头、三通等管件丝扣连接；当管道直径大于32 mm时可采用焊接连接。 焊接安装钢管管件一般在施工现场用煨弯、挖眼接管等方法制作。立管与支管在同一平面交叉，立管应煨制成“元宝弯”的形式绕开，如图3.6（a）所示。水平管与散热器连接，因不在同一条直线上，需要煨制成“来回弯 （灯叉弯）”进行连接，如图3.6（b）所示。室内采暖工程施工图预

9、算 4.散热器散热器 散热器的功能是将热介质所携带的热能散发到建筑物的室内空间。工程中，散热器的型号、每组的片数都是由设计确定的。散热器的安装包括散热器的现场组对、活接头的连接以及与其配套的阀门、放风门的连接。散热器一般设置于建筑物室内窗台下。 5.集气罐、自动排气阀集气罐、自动排气阀 一般供热管路的室内干管末端设置集气罐、排气阀，用以收集和排除系统中的空气。集气罐一般采用DN100250的钢管焊接而成，有立式和卧式两种。自动排气阀常用的规格有DN15、DN20、DN25等，与末端管道的直径相同。 6.分户热水计量装置分户热水计量装置 集中供热的住宅，室内采暖系统采用分户热水计量，分户分室可采

10、取温度调节的形式。一般采用双立管系统，每户设置一套热水计量表，安装在楼梯间专设的管道井内，如如图图3.7所示。所示。室内采暖工程施工图预算图图3.7分户计量双立管采暖系统分户计量双立管采暖系统室内采暖工程施工图预算 7.引入装置引入装置 室外采暖管道进入室内采暖系统需设置引入装置（采暖系统入口装置），用来控制（接通或切断）热媒，以及减压、观察热媒的参数。如图如图3.8所示，所示，引入装置通常由温度计、压力表、过滤器、平衡阀、泄水阀等组成。 图图3.8采暖系统引入装置示意图采暖系统引入装置示意图室内采暖工程施工图预算 3.1.3采暖系统常用的材料采暖系统常用的材料 3.1.3.1管材管材 采暖工

11、程中的管材基本与给排水工程所用的管材相似，如表2.1所示。 3.1.3.2散热器散热器 由于采暖对象的不同，设计中所采用的散热器也不尽相同。按照散热器所用的材料不同，可分为铸铁散热器、钢制散热器、复合型散热器和铝制散热器等。 1.铸铁散热器铸铁散热器 如图如图3.9所示，所示，铸铁散热器有柱型、翼型和柱翼型等。各类铸铁散热器的技术参数如表如表3.1所示。所示。室内采暖工程施工图预算图图3.9铸铁散热器铸铁散热器室内采暖工程施工图预算室内采暖工程施工图预算灰铸铁柱翼型散热器主要技术参数如表如表3.2所示。所示。室内采暖工程施工图预算 2.钢制散热器钢制散热器 钢制散热器品种较多，一般有光排管式、

12、闭式、板式、壁板式、柱式等，如图如图3.10所示。所示。 (1) 钢制柱式散热器钢制柱式散热器如图如图3.11所示所示；型号表示方法如图如图3.12所示；所示；技术性能如表如表3.3所示。所示。室内采暖工程施工图预算图图3.10钢制散热器钢制散热器室内采暖工程施工图预算图图3.11 钢制柱式散热器钢制柱式散热器 室内采暖工程施工图预算图图 3.12钢制柱式散热器型号表示方法钢制柱式散热器型号表示方法室内采暖工程施工图预算 （2） 钢制闭式散热器钢制闭式散热器 闭式对流散热器型号表示方法如图如图3.13所示。所示。图图3.13闭式对流散热器型号表示方法闭式对流散热器型号表示方法室内采暖工程施工图

13、预算(3) 钢制板式散热器钢制板式散热器 钢制板式散热器型号表示方法如图如图3.14所示所示。室内采暖工程施工图预算(4) 钢制扁管式散热器钢制扁管式散热器 钢制扁管式散热器型号表示方法如图如图3.15所示。所示。室内采暖工程施工图预算 3.复合型散热器复合型散热器 复合型散热器主要包括铜铝复合散热器、钢铝复合散热器和不锈钢复合散热器。其特点是外观、色彩、款式多样化，高度为3001800 mm，质量也较轻，散热快，耐腐蚀性强。 4铝制散热器铝制散热器 铝制散热器包括高压铸铝散热器和铝型材焊接散热器。其特点是质量较轻，热效果好，承压能力高，安装方便，外形尺寸选择余地较大。 3.1.3.3集气罐集

14、气罐 集气罐一般用直径为100250 mm的钢管制成，分立式和卧立式两种。在上供式系统中需在其顶部的干管末端设置集气罐，用以聚集和排除系统中的空气。集气罐的规格尺寸如如表表3.4所示所示。室内采暖工程施工图预算室内采暖工程施工图预算 3.1.4低温地板辐射采暖系统低温地板辐射采暖系统 近几年，低温地板辐射采暖应用日益广泛，采暖系统供、回水温度不超过60 ，系统工作压力不大于0.8 MPa。地暖系统组成如图如图3.16所示所示。 （1） 热水管网室内输送热媒的供、回水干管、立管。 （2） 分水器热水系统中，用于连接各路加热管供水管的配水装置（图3.17）。 （3） 加热管通过热水循环加热地板的管

15、道。 （4） 集水器热水系统中，用于连接各路加热管回水管的汇水装置（图3.17）。 （5） 绝热层用以阻挡热量传递、减少无效热耗的构造层。室内采暖工程施工图预算图图3.16地暖系统组成地暖系统组成室内采暖工程施工图预算图图3.17分水器、集水器安装示意图分水器、集水器安装示意图室内采暖工程施工图预算 （6） 填充层在绝热层或楼板基面上设置加热管用的找平层，用以保护加热设备并使地面温度均匀。 （7） 隔离层防止建筑地面上各种液体或地下水、潮气通过地面的构造层。一般仅在潮湿房间使用。 （8） 找平层在垫层或楼面上进行抹平找坡的构造层。 （9） 面层建筑地面直接承受物理和化学作用的表面层，一般是室内

16、地板的装饰面。 2.管材管材 低温地板辐射采暖常用的塑料加热管有交联铝塑复合（XPAP）管、聚丁烯（PB）管、交联聚乙烯（PE）管、聚丙烯（PPR）管、耐热聚乙烯（PTRT）管等。 3.1.5采暖工程施工图的识读采暖工程施工图的识读 采暖工程施工图的识读同室内给排水工程。室内采暖工程施工图预算1.室内采暖工程施工图图例 采暖系统施工图图例如表表3.5所示所示。室内采暖工程施工图预算 2.室内采暖系统施工图的组成室内采暖系统施工图的组成 室内采暖系统施工图由施工说明、施工平面图、采暖系统图和采暖施工详图组成。详情请参考给排水施工图说明。 3.室内采暖系统施工图的识读室内采暖系统施工图的识读 （1

17、） 先看施工说明从文字说明中可以了解以下几方面内容： 散热器的型号； 管道的材料及管道的连接方式； 管道、支架、设备的刷油和保温做法； 施工图中使用的标准图和通用图。 （2） 再看室内采暖施工平面图（要与系统图对照着看）采暖平面图是室内采暖系统最基本和最重要的图，主要表明采暖管道和散热器等的平面布置和平面位置。识读平面图时，应注意以下几点：室内采暖工程施工图预算 散热器的位置和片数； 供、回水干管的布置方式及干管上的阀门、固定支架、伸缩器的平面位置； 膨胀水箱、集气罐等设施的位置； 管子在哪些地方走地沟。 采暖系统图主要表示采暖系统管道的空间走向，识读采暖管道系统图时，要注意以下几点： 弄清采

18、暖管道的来龙去脉，包括管道的空间走向和空间位置，管道直径及管道变径点的位置； 管道上阀门的位置、规格； 散热器与管道的连接方式； 与平面图对照，看哪些管道是明装，哪些管道是暗装。室内采暖工程施工图预算 （3）最后看采暖施工图详图及大样图）最后看采暖施工图详图及大样图 采暖平面图和系统图中表示不清楚又无法用文字说明的地方，一般可用详图表示。采暖系统施工图的详图有： 地沟内支架的安装大样图； 地沟入口处详图，即热力入口详图； 膨胀水箱间安装详图等。3.2采暖安装工程量计算及定额应用采暖安装工程量计算及定额应用 3.2.1采暖工程量计算的依据采暖工程量计算的依据 采暖工程量计算的主要依据有： （1）

19、 采暖工程的施工图设计、配套的土建施工图设计及相关的安装图册、标准图集。 （2） 采暖工程施工及验收规范、质量评定标准。 （3） 现行的适合采暖工程的预算定额。室内采暖工程施工图预算 现行预算定额中适应采暖工程的有全国统一安装工程预算定额第八册中关于采暖工程的部分； 第八册给排水、采暖、燃气工程定额总说明和关于采暖部分的章说明； 全国统一安装工程预算定额 工程量计算规则中有关采暖工程的部分。 （4） 其他有关资料。除单元2所提供的各种管材、阀门、管件等资料外，还应当了解和掌握各种散热器的规格、技术参数和性能，各种集气罐的规格尺寸等资料。 3.2.2室内采暖工程量计算规则室内采暖工程量计算规则

20、3.2.2.1管道的安装管道的安装 采暖管道安装工程量的计算可参考给排水管道工程量的计算方法进行计算，计算规则详见单元2内容。室内采暖工程施工图预算 （1） 连接散热器立管的工程量计算 如图如图3.18所示所示,管道的安装长度为上、下干管的标高差,加上上部干管、立管与墙面的距离差，减去散热器进、出口之间的间距，再加上立管与下部干管连接时规范规定的增加长度。图图3.18连接散热器立管示意图连接散热器立管示意图室内采暖工程施工图预算 （2） 连接散热器支管的工程量计算连接散热器支管的安装长度等于立管中心到散热器中心的距离，再减去散热器长度的1/2，再加上支管与散热器连接时乙字弯的增加长度。 （3）

21、 管道的除锈、刷油、防腐保温在采暖安装工程中，管道、设备、散热器等需要进行除锈、刷油等防腐工作，有时管道还需要进行保温绝热。采暖工程中的除锈、刷油、保温绝热工程应执行定额第十一册刷油、防腐蚀、绝热工程中相应的项目。 3.2.2.2阀门的安装阀门的安装 采暖系统阀门的安装工程量计算可参考给排水系统阀门工程量的计算方法，计算规则详见单元2内容。 3.2.2.3管道伸缩器的安装管道伸缩器的安装 （1） 方形伸缩器的制作与安装方形伸缩器的制作与安装室内采暖工程施工图预算 方形伸缩器的制作与安装以“个”为计量单位，定额包括制作样板、筛砂、炒砂、灌砂、打砂、制堵、加热、煨制、倒砂、清管腔、焊接、张拉、安装

22、等内容。方形伸缩器所用管道的长度应按管道安装工程量进行计算。有设计图纸时按图纸尺寸进行计算，无设计图纸时可按表3.6计算。室内采暖工程施工图预算 （2） 螺纹法兰套筒伸缩器、焊接法兰套筒伸缩器、波形伸缩器的安装，均以“个”为计量单位，其主材为未计价材料。 3.2.2.4低压器具的组成与安装工程量低压器具的组成与安装工程量 采暖工程中常用的低压器具包括减压阀和疏水器等。 （1） 减压阀的安装 按连接方式（螺纹连接、焊接、法兰连接）和公称直径的不同，分别以“组”为计量单位。其中，公称直径以高压侧公称直径为准。若设计与定额的阀门、压力表数量不同时，可以调整阀门、压力表数量，其余不变。 （2） 疏水器

23、的安装 按连接方式和公称直径的不同，分别以“组”为计量单位。其中阀门不同时可以调整。 （3） 其他器具的安装 安全阀的安装按公称直径的不同，以“个”为计量单位，执行定额第六册工业管道工程定额。室内采暖工程施工图预算 压力表、温度计的安装采用定额第十册自动化控制装置及仪表安装工程定额。 3.2.2.5散热器的安装工程量计算散热器的安装工程量计算 （1）铸铁散热器的安装）铸铁散热器的安装 工程量计算时，不论其采用明装还是暗装，均以“片”为计量单位。 散热器接口密封材料，除圆翼型汽包垫采用橡胶石棉板外，其余均采用成品汽包垫，如材料不同，不得换算。 柱型散热器为挂装时，采用M132子目。 柱型M132

24、型散热器安装采用拉条时，拉条的制作与安装应另行计算。 托钩、挂钩的安装已包括在散热器的安装中，但应计算其材料数量和主材费用。室内采暖工程施工图预算 （2） 光排管散热器的制作与安装光排管散热器的制作与安装工程量，根据散热器管道的公称直径不同和A型、B型分档，以“m”为计量单位。联管为计价材料，排管为未计价材料。光排管散热器如图如图3.19所示。所示。图图3.19光排管散热器光排管散热器室内采暖工程施工图预算 排管的总长度为：L=nL1 式中n排管的根数； L1排管的长度（m）。 排管的安装工作包括切管、焊接、组成、打眼栽钩、稳固、水压试验等。 （3） 钢制散热器的安装 钢制闭式散热器的安装，根

25、据散热器外观尺寸的不同分档，以“片”为计量单位，工作内容包括打堵墙眼、钩架的制作与安装、稳固等。 钢制板式散热器的安装，根据散热器型号(外观尺寸)的不同分档,以“组”为计量单位，工作内容包括打堵墙眼、钩架的制作与安装、稳固等。室内采暖工程施工图预算 钢制壁板式散热器的安装，根据散热器重量的不同分档,以“组”为计量单位， 工作内容包括打堵墙眼、汽包垫及钩架的制作与安装、稳固等。 钢制柱式散热器的安装，根据每组散热器的片数不同划分档次,以“片”为计量单位，工作内容包括打堵墙眼、钩架的制作与安装、稳固等。 3.2.2.6采暖系统的调试采暖系统的调试 计算范围以采暖管道、管件、阀门、法兰、供暖器具等组

26、成的采暖系统安装的人工费为计算基数,以“系统”为计量单位。 3.2.2.7水泵房、锅炉房管道的安装水泵房、锅炉房管道的安装 水泵房、锅炉房管道的安装执行定额第六册工业管道工程定额。管道安装，根据其压力等级、管道材料、管道的直径及连接方式的不同划分档次,以“m”为计量单位。管道压力的等级划分：室内采暖工程施工图预算 低压0P1.6 MPa； 中压1.6 MPaP10 MPa；高压10 MPaP42 MPa。 3.2.2.8除锈、刷油、防腐蚀工程量的计算除锈、刷油、防腐蚀工程量的计算 除锈、刷油、防腐、保温绝热执行定额第十一册刷油、防腐蚀、绝热工程定额。 （1） 除锈工程量的计算 手工除锈以“m2

27、”为计量单位。金属结构除锈以质量“kg”为计量单位。 钢管除锈工程量计算：按管道表面展开面积计算工程量。 表面展开面积可用下式进行计算，也可按表3.7、表3.8计算。 S=LD 式中L管道的长度（m）；D管道的外径(m)。室内采暖工程施工图预算 各种管件、阀门及设备的人孔、管口凹凸部分除锈,已综合在定额中。因施工需要发生的二次除锈应另行计算。室内采暖工程施工图预算室内采暖工程施工图预算室内采暖工程施工图预算室内采暖工程施工图预算 铸铁管道除锈工程量的计算：按管道表面展开面积计算工程量。表面展开面积可用下式计算： S= LD +承口展开面积 S=1.2LD 也可按表3.7焊接钢管的表面积乘以1.

28、2计算。 散热器除锈工程量的计算：按散热器片的表面积计算，如表3.9所示。 金属结构除锈工程量的计算：金属结构除锈时，采用人工除锈和喷砂除锈,以“kg”为计量单位；采用动力除锈和化学除锈时，以“m2”为计量单位（金属结构可按100 kg折算为5.8 m2面积计算）。室内采暖工程施工图预算 （2） 刷油工程量的计算刷油工程量的计算 刷油工程有底漆和面漆的区别,其刷漆的遍数、种类、颜色等需根据设计图纸的要求确定。 管道刷油工程量的计算：管道刷油工程按管道表面展开面积计算,工程量的计算与除锈工程量的计算相同。室内采暖工程施工图预算 管道保温层上表面的刷油,应根据保温层厚度形成的表面积计算刷油的工程量

29、。其计算公式为： 管道保温层的表面积也可查表3.7。室内采暖工程施工图预算 定额中，管道的刷油按在安装地点就地刷油考虑,如在安装前进行管道集中刷油,其人工乘以系数0.7，其余不变。定额中的材料与施工中采用的材料不同时,可进行换算，但不得调整人工费和材料用量。 散热器刷油工程量的计算：散热器刷油工程量的计算与除锈的工程量相同。定额中散热器片的刷油按集中刷油考虑。 金属结构刷油的工程量计算：金属结构刷油工程量以“kg”为计量单位。 定额中没有第三遍刷油,若设计中需要第三遍刷油时,可执行第二遍刷油的子目。 3.2.2.9绝热保温工程量的计算绝热保温工程量的计算 绝热是为了减少冷载体的冷效率损失；保温

30、是为了减少热载体的热量损失。绝热保温工程量以“m3”为计量单位。室内采暖工程施工图预算 计算管道绝热保温工程量时,按管道的安装长度计算,不扣除法兰、阀门、管件所占的长度。其计算公式如下： 也可按表3.7和表3.8选用。 绝热保温层的保护层制作工程量以“m2”为计量单位,其计算方法与刷油相同。 3.3采暖工程施工图预算编制实例采暖工程施工图预算编制实例 本节以某单位办公楼为例，分别以定额计价和清单计价两种不同方法介绍室内采暖工程施工图预算的编制。 3.3.1某单位办公楼施工图某单位办公楼施工图 1.设计说明设计说明 室内采暖工程施工图预算 （1） 该工程采暖热源来自锅炉房，供水95 ，回水70 ，系统入口Q=65 kW。 （2） 系统采用上行下给单管同程式系统，供水管设在二层梁下，回水管设在暖沟里。 （3） 采暖管道选用普通焊接钢管，DN32 mm时，采用螺纹连接；DN32 mm时，采用焊接连接。 （4） 除图中注明外，本工程中水管标高均指管中心标高。 （5） 管道穿越墙壁、楼板时，应设置钢套管；入户供回水干管采用DN80柔性防水套管进行处理。 （6）
