水轮发电机机械检修高级工题库

1、水轮发电机机械检修高级工题库P22La3A2023 力的作用效果有两种，一种使物体的运动状态改变，二是使物体产生（C）。（A）运动；（B）动量；（C）变形；（D）静止。La3A2024 平衡力系的特征是合力（A）。（A）为零；（B）无穷大；（C）无穷小；（D）相等。La3A2027 平键连接（B）限制零件的轴向位移。（A）能；（B）不能；（C）有时能；（D）不能确定。La3A2028 只承受弯矩作用而不传递扭矩的轴件，叫做（C）。（A）转轴；（B）传动轴；（C）心轴；（D）曲轴。La3A3029 工程上广泛应用的视图依据（B）的原理而绘制。（A）中心投影；（B）平行投影；（C）侧投影；（D）轴

2、侧P23La3A3030 约束反力的方向总是与被限制物体运动趋势的方向（B）。（A）相同；（B）相反；（C）任意方向；（D）相抵消。La3A3031 材料力学中，物体的变形有（B）种基本变形形式。（A）4；（B）5；（C）6；（D）7。La3A3032 工程上，物体截面单位面积上的内力称为（A）。（A） 应力；（B）压强；（C）应变；（D）扩张力。La3A3033 机械传动中，主动轮和从动轮两者的转速与两直径成（B）。（A）正比；（B）反比；（C）相等；（D）平方关系。P30Lb3A2086 同步发电机利用（A）原理工作。（A）电磁感应；（B）能量守衡；（C）热传导；（D）机械。Lb3A208

3、7 水轮发电机推力轴承的推力瓦，一般使用的材料和最高允许温度为（A）。（A）锡基轴承合金，70；（B）铅基轴承合金，70；（C）耐磨铸铁，100；（D）锡基轴承合金，150。Lb3A2089 感觉水力机组布置方式不同，水轮发电机可分为（B）。（A）悬型和伞型；（B）立式和卧式；（C）反击式和冲击式；（D）同步和异步。Lb3A2090 磁极挂装在（B）上。（A）轮机；（B）磁轭；（C）磁极键；（D）定子。P31Lb3A2091 推力轴承的各组成部件中，转动的部件是（C）。（A）推力头、推力瓦；（B）镜板、油槽；（C）推力头、镜板；（D）推力瓦、镜板。Lb3A2092 推力轴承油槽内油的作用是（C

4、）。（A）散热；（B）润滑；（C）润滑和散热；（D）绝缘传动。Lb3A2093 导轴承在运行中承担（B）载荷。（A）轴向；（B）径向；（C）轴向和径向；（D）所有。Lb3A2094 制动器的作用是（C）。（A）制动；（B）停机；（C）顶转子或制动；（D）检修。Lb3A2095 水轮发电机组主轴常常是（A）。（A） 阶梯轴；（B）光轴；（C）分段轴；（D）整轴。Lb3A3096 水轮发电机组停机时，如在转速低与35%ne时不加闸制动，长期低转速运转，将对机组造成的主要危害是（C）。（A）多耗水，不经济；（B）导水机构容易被汽蚀；（C）损坏推力轴承及导轴承；（D）引起推力瓦的磨损。Lb3A3097

5、 水轮发电机最近发展起来的制动技术是（A）。（A） 电制动；（B）机械制动；（C）风闸制动；（D）多次制动。P4、35Lc3A2121 水轮机和发电机大轴连接，常用（A）连轴器。（A） 凸缘；（B）齿形；（C）弹性；（D）十字滑块。Lc3A2122 （B）主要用于连接和定位。（A）销；（B）键；（C）轴；（D）法兰。Lc3A2123 螺距（C）导程。（A）等于；（B）不等于；（C）无法确定；（D）小于。Lc3A2124 反映电能质量的指标是（A）和频率。（A）电压；（B）电流；（C）有功功率；（D）功率因数。P38、39Jd3A2153 绘制同一机件的各个视图，应当采用（A）的比例。（A）相同

6、；（B）不同；（C）任意；（D）1：5。Jd3A2154 图样中尺寸以（C）为单位时，不需标注其计量单位的代号或名称，如采用其他单位时，则必须注明。（A）米；（B）厘米；（C）毫米；（D）丝米。Jd3A2155 画机件的立体图通常采用（A）投影法。（A）轴测；（B）中心；（C）平行；（D）正。Jd3A2156 生产上常用的螺纹为（B）。（A）左旋螺纹；（B）右旋螺纹；（C）梯形螺纹；（D）矩形螺纹。Jd3A2157 （A）主要用于连接。（A）三角形螺纹；（B）梯形螺纹；（C）圆形螺纹；（D）矩形螺纹。Jd3A2158 （B）主要是为了防止连接的松动。（A）平垫圈；（B）弹簧垫圈；（C）胶皮垫；

7、（C）方垫圈。Jd3A2159 锯割前应选用合适的锯条，使锯条齿尖朝（A）装入夹头销钉上。（A）前；（B）后；（C）上；（D）下。Jd3A4160 机件的基本视图有（D）个。（A）3；（B）4；（C）5；（D）6。P47、48、49Je3A2216 最近几年制动器密封多采用（C）结构。（A）牛皮碗密封；（B）橡胶碗密封；（C）O型密封圈；（D）石棉垫密封。Je3A2217 采用热紧法紧固螺栓后，（A）对紧度进行抽查。（A）需要；（B）不需要；（C）首先；（D）不一定。Je3A2218 悬吊型水轮发电机主轴与水轮机主轴连接的形式，多为（B）连接。Je3A2219 大型伞型机与水轮机主轴连接的形式

8、多采用（A）连接。（A）内法兰；（B）外法兰；（C）键；（D）热套。Je3A2220 轮毂加温一般是用电炉配合（B）进行的。（A）铜损；（B）铁损；（C）外加热；（D）内加热。Je3A2221 制动闸油压试验，如无特殊规定，一般采用的工作压力的倍数和试验时间为（C）。（A）1.25倍，60min；（B）1.5倍，30min；（C）1.25倍，30min；（D）1.3倍，10min。Je3A2222 油冷却器预装时的水压试验，如无特殊规定，工作水压的倍数和试验时间为（B）。（A）1.25倍，20min；（B）1.5倍，30min；（C）1.3倍，25min；（D）2.0倍，10min。Je3A2

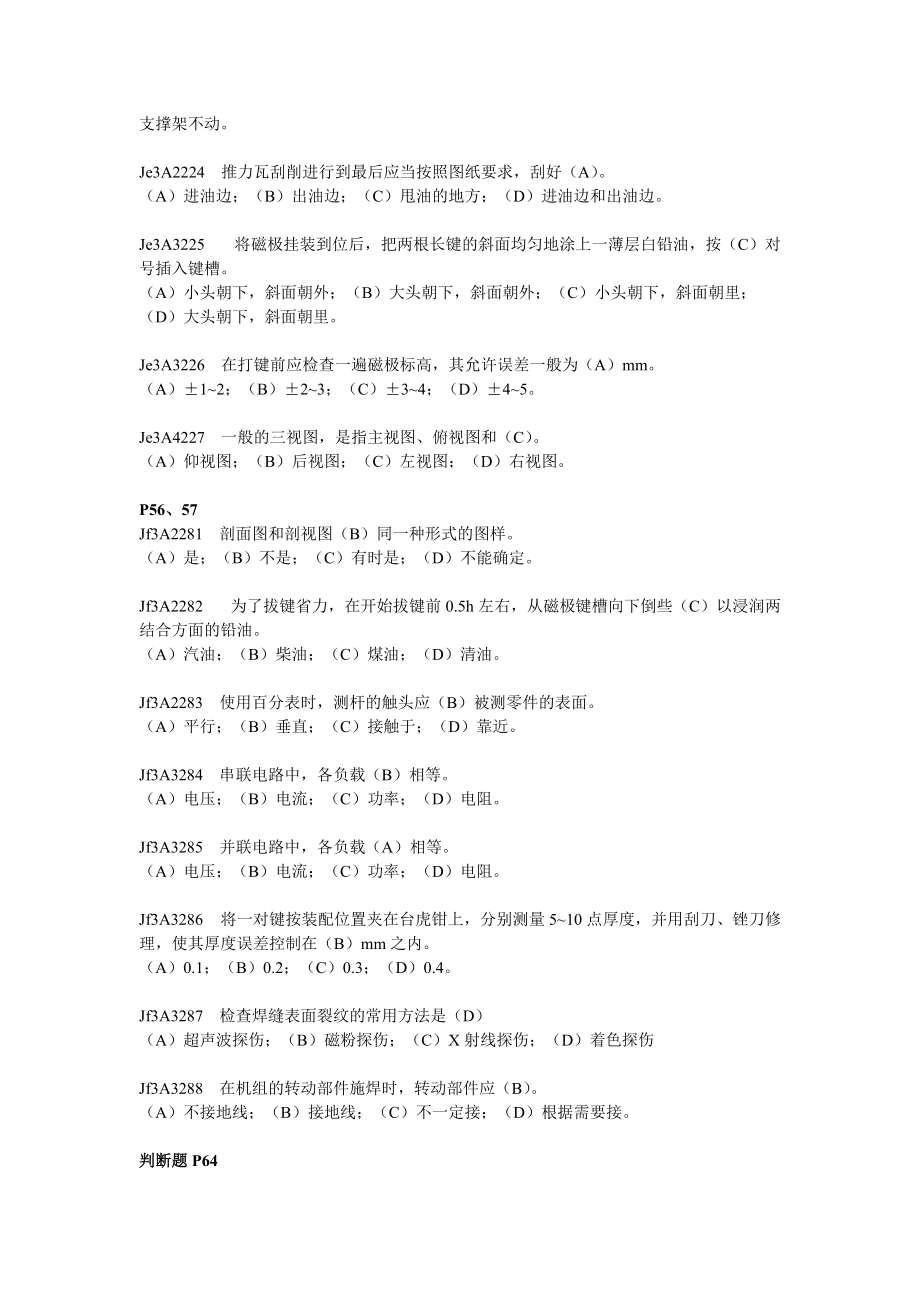

9、223 用推力瓦研磨镜板时，方法为（A）。（A）瓦动，镜板不动；（B）镜板动，瓦不动；（C）镜板动，支撑架不动；（D）瓦动，支撑架不动。Je3A2224 推力瓦刮削进行到最后应当按照图纸要求，刮好（A）。（A）进油边；（B）出油边；（C）甩油的地方；（D）进油边和出油边。Je3A3225 将磁极挂装到位后，把两根长键的斜面均匀地涂上一薄层白铅油，按（C）对号插入键槽。（A）小头朝下，斜面朝外；（B）大头朝下，斜面朝外；（C）小头朝下，斜面朝里；（D）大头朝下，斜面朝里。Je3A3226 在打键前应检查一遍磁极标高，其允许误差一般为（A）mm。（A）±12；（B）±23；（C

10、）±34；（D）±45。Je3A4227 一般的三视图，是指主视图、俯视图和（C）。（A）仰视图；（B）后视图；（C）左视图；（D）右视图。P56、57Jf3A2281 剖面图和剖视图（B）同一种形式的图样。（A）是；（B）不是；（C）有时是；（D）不能确定。Jf3A2282 为了拔键省力，在开始拔键前0.5h左右，从磁极键槽向下倒些（C）以浸润两结合方面的铅油。（A）汽油；（B）柴油；（C）煤油；（D）清油。Jf3A2283 使用百分表时，测杆的触头应（B）被测零件的表面。（A）平行；（B）垂直；（C）接触于；（D）靠近。Jf3A3284 串联电路中，各负载（B）相等。（

11、A）电压；（B）电流；（C）功率；（D）电阻。Jf3A3285 并联电路中，各负载（A）相等。（A）电压；（B）电流；（C）功率；（D）电阻。Jf3A3286 将一对键按装配位置夹在台虎钳上，分别测量510点厚度，并用刮刀、锉刀修理，使其厚度误差控制在（B）mm之内。（A）0.1；（B）0.2；（C）0.3；（D）0.4。Jf3A3287 检查焊缝表面裂纹的常用方法是（D）（A）超声波探伤；（B）磁粉探伤；（C）X射线探伤；（D）着色探伤Jf3A3288 在机组的转动部件施焊时，转动部件应（B）。（A）不接地线；（B）接地线；（C）不一定接；（D）根据需要接。判断题P64Lb3B1092 我国

12、水轮发电机型号采用汉语拼音标注法。（）Lb3B1093 发电机的转速取决于磁极对数的多少。（）Lb3B2094 水轮发电机发出的电为三相交流电，频率为50Hz。（）Lb3B2095 立式水轮发电机，根据布置方式不同分为悬式和伞式。（×）Lb3B3096 悬吊型水轮发电机上机架为荷重机架。（）Lb3B3097 推力滑动轴承只承受轴向力。（×）Lb3B4098 大、中型水轮发电机导轴承多采用分块瓦式结构。（）Lb3B4099 风闸的作用是停机制动。（×）Lb3B4100 国产大、中型水轮发电机中，绝大多数采用空气冷却方式。（）P66、67Lc3B1125 发电机的轴承

13、材料常采用铜合金。（×）Lc3B2126 单位时间内交流电重复变化的周期数叫频率，单位为Hz。（）Lc3B2127 我国工业用交流电频率规定为50Hz。（）Lc3B3128 星形连接的线电压等于相压的倍。（）Jd3B1156 使用平键会引起轴上零件的偏心和偏斜。（×）Jd3B2157 M10表示螺纹的公称直径是10cm。（×）Jd3B2158 1英尺=12英寸，1英寸=8英分，1英分=125英丝。（）Jd3B2159 生产中常用到的吊具有吊钩、吊索、卡环、花篮螺丝与横吊梁等。（）Jd3B2160 基孔制和基轴制是配合的两种基准制度。（）P73Je3B1248 顶转

14、子有时可不用风闸而改用其他方式进行。（×）Je3B1249 冷却器在检修工作中，必须要经过耐压试验这一工序。（）Je3B1250 刮瓦时，平刮刀宜在精刮中使用。（×）Je3B2251 发电机冷却器上的灰尘和油垢常用一定配方的酸水清洗。（×）Je3B2252 为控制甩油，对内循环推力轴承，其正常静止油面不应高于镜板上平面。（）Je3B2253 刮花的目的在于破坏油膜的形成，以造成良好的润滑条件。P76Jf3B1294 当转子起吊高度为20mm左右时，应停1min，检查吊车各部位全部正常后，方可正式起吊。（×）Jf3B1295 由于光轴上零件的拆装、固定以及

15、零件本身的轴向固定都很困难，故在生产上应用很少。（）Jf3B1296 对于同一材料的导体，其电阻和长度成正比，与截面积成反比。Jf3B2297 在一定的范围内，导体电阻的变化与温度的更化成正比。（）Jf3B3298 轴承材料应满足如下要求：有足够的强度和塑性；良好的耐磨性；良好的工艺性；良好的导热性和耐腐蚀性。（）简答题P87Lb3C1054 试述水轮发电机的主要部件及基本参数。答：主要组成部件为：定子、转子、机架、轴承（推力轴承和导轴承）以及制动系统，冷却系统，励磁装置等。基本参数有：功率和功率因数、效率、额定转速及飞逸转速，转动惯量。Lb3C2055 试述推力瓦液压减载装置的作用。答：液压

16、减载装置也称为高压油顶起装置，它在机组启动前和起动过程中不断想推力瓦油槽孔打入高压油，使镜板顶起，在推力瓦和镜板间预先形成厚0.04mm的高压油膜，这样就改善了机组起动润滑条件，降低了摩擦系数，从而减少了摩擦损耗，损高了瓦的可靠性。采用这种装置不仅可缩短起动时间，而且还便于安装时对机组盘车。P95Jd3C1091 锯齿崩裂主要有哪些原因？答：锯齿崩裂的主要原因有：锯齿粗细选择不当；起锯方向不对；突然碰到砂眼、杂质。Jd3C2092 简述材料消耗定额的构成。答：材料消耗定额由单位产品净重（有效消耗）、工艺消耗和非工艺消耗三种因素构成。Jd3C3093 设备装配应遵循哪些原则？答：应 遵循以下原则

17、：（1）回装要求：零部件经清扫、检查、缺陷处理并经过严格的检验达到规定的技术要求后，才可进行回装。（2）装配程序：一般先难后易，先精密后一般，先内后外。（3）需主义特别提出的注意事项，如拆前的零部件编号、测量等。P106Je3C2137 试述悬型水轮发电机的一般安装程序。答：安装程序为：基础埋设；定子安装；吊装风洞下部盖板；下机架安装；转子安装；上机架安装；推力轴承安装；发电机主轴与水轮机主轴连接；机组整体盘车；推力轴承受力调整；转动部分的调整和固定；励磁机和永磁机的安装；附件及零件的安装；全面清扫、喷漆、检查；轴承注油；试运转。P110、111Jf3C1154 手拉倒链使用前应做哪些检查？答

18、：应做如下检查：（1）外观检查，各部分有无变形和损坏。（2）上、下或空载试验，检查链子是否缠扭，传动部分是否灵活，手拉链条有无滑链和掉链现象。Jf3C2155 怎样区别无螺纹的黑铁管与直径相似的无缝钢管？答：无缝钢管是用优质碳钢、普通低合金钢、高强耐热钢、不锈钢等制成。不镀锌的瓦斯管习惯上称为黑铁管，从管子内壁有无焊缝合管径尺寸来判定。计算题P123-126Jd3D1034 已知F=20N，试求图D-8中F在x、y轴上的投影。图待扫描解：Fx=Fsin60°=20×sin60°=17.32（N）Fy=Fcos60°=20×cos60°

19、=10（N）答：F在x、y轴上的投影分别为17.32N、10N。Jd3D1035 试计算14.28mm为多少英寸？解：14.28/25.4=9/16=0.56（in）答：14.28mm为0.56英寸。Jd3D1036 有一工件，材料为Q235，在其上面需设两个M16×2的螺纹，求底孔直径。解：底孔直径为：Dd-1.0t =16-1.0×2 =14（mm）Jd3D1037 有一零件，材料为HT1026，在上需设M16×2的螺纹孔4个，求底孔直径。解：底孔直径为：Dd-1.1t =16-1.1×2 =13.8（mm）Jd3D2038 孔600+0.03与轴6

20、0相配合，求Ymax、Ymin各为多少？解：Xmax=60.03-59.968=0.062（mm） Xmin=60-59.988 =0.012（mm）答：Xmax为0.062mm，Xmin为0.012mmJd3D2039 孔60+0.03与轴60相配合，求Ymax、Ymin各为多少？解：Ymax=60.065-60=0.065（mm）Ymin=60.045-60.0.=0.015（mm）答：Ymax为0.065mm，Ymin为0.015mmJd3D2040 孔60+0.03与轴60配合，求Xmax、Ymin各为多少？解：Xmax=60.03-60.02=0.01（mm）Ymin=60.04-6

21、0=0.04（mm）答：Xmax=0.01 mm，Ymin=0.04mm。Jd3D2041 用螺旋千斤顶进行起重，已知螺杆上的螺旋线为2条，螺距为2mm，求当螺母转动5圈时，重物上升的高度。解：重物上升的高度为 H=5nt =5×2×2 =20（mm）答：重物上升的高度20mm。Jd3D3042 要制作一个直径150mm，高180mm的带盖油桶，需领白铁皮多少平方米？若汽油密度=0.8g/cm3，求此桶最多装多少千克汽油？解：S=2×（D2）/4+Dh =2×（3.14×0.152）/4+3.14×0.15×0.18 =0.

22、12（M2） G=V =0.8×（D2）/4·h =0.8×（3.14×0.152）/4×18 =2.543（kg）答：需领白铁皮0.12 M2，此桶最多装2.543kg汽油。Jd3D3043 某物体在100N的外力作用下沿与力成60°的方向移动了50cm，试求该力对此物体做了多少功？解： W=FScos =100×0.5×cos60° =25（J）答：该力对此物体做了25J功。Jd3D3044 某设备质量m为8.1t，试计算若考虑钢丝绳的安全起吊质量，则应选用直径d为多少的钢丝绳（安全系数为9倍）？解：

23、由 d2=m/9=8.1×1000/9 D=30（mm）答：应选用直径为30mm的钢丝绳。Jd3D3045 求108mm×5mm的无缝钢管长度L=1m的质量m。解：已知L=100cm，D=10.8cm，S=0.5cm，=7.85kg/cm3m=L（D-S）S =3.14×100×（10.8-0.5）×0.5×7.85 12.7（kg）答：质量为12.7kg。Jd3D4046 已知道某电炉接在220V的电源上，正常工作时通过电阻丝的电流为5A，求此电阻丝的电阻为多少？解： I=U/RR=U/I=220/5=44（）答：电阻丝的电阻为44

24、。Jd3D5047 已知正六棱锥底面的边长为2cm，测棱长为4cm，求正六棱锥的体积。解：V=1/3×S×h=1/3×6×1/2×2××2 =12(cm3)答：正六棱锥的体积为12cm3。P143、144页J03D1088 某台水轮发电机的额定容量为76500kVA，cos=0.85，ne=100r/min，频率f=50Hz，求该机的磁极数为多少？解：p=60f/n=60×50×/100=30（对）故该机的磁极个数为2×30=60（个）答：该机的磁极个数为60个。J03D2089 某水轮发电机组

25、制动风闸共12个，风闸活塞直径280mm，低压风压力P=0.7MPa，风闸与闸板间摩擦系数f=0.4，风闸均布在800cm的圆周上，试估算刹车时风闸作用在转子上的制动力和制动力偶矩。解：已知n=12 P=0.7MPa D=800cm=8m f=0.4 d=280mm F=nfN =nfPs =12×0.4×0.7×106×（280×10-3）2/4 =206.8（kN）则 M=FD/2 =（206.8×8）/2=827.2（kN·m）答：作用在转子上的制动力为2067.9kN；制动力偶矩为8271.5 kN·m。J

26、03D3090 用0.02mm/m的框式水平仪检查主轴的垂直，当水平仪的测量面靠上主轴后，汽泡偏移3格，求主轴的绝对倾斜值（主轴长7m）。解：0.02×3×7=0.42（mm）答：主轴的绝对倾斜值为0.42mm。J03D3091 某台水泵的流量为/h，相当于多少升每秒？解：因为1m3=1000L且1h=3600s所以 30m3/h=30×1000/3600=8.333（L/s）答：相当于8.333L/s。J03D4092 某台发电机组额定功率N=300000kW，求一个星期内该机组的发电量W为多少千瓦时。解：t=24×7=168（h） W=Nt=300000×168=50400000（kWh）答：一个星期内该机组的发电量W为50400000kWh。绘图题P156Lb3E3016 画出图E-26的受力图。答：受力图如图E-27所示。暂缺图片。Lb3E3017 一物体重G，给其施加
