工程车辆0ppt课件

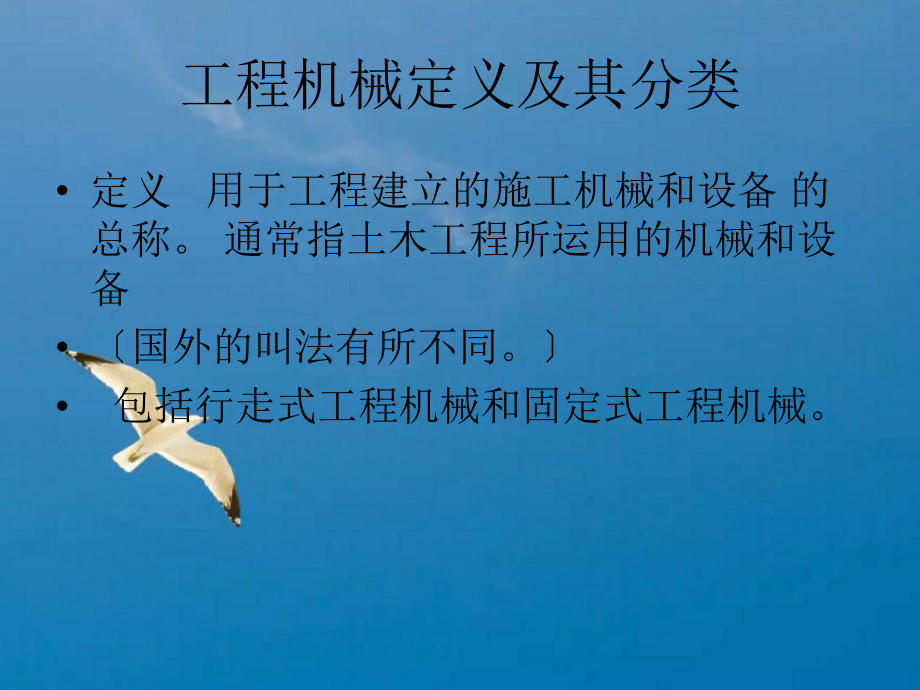

1、工程车辆鉴定评价 工程车辆=自行式工程机械 工程车辆与公用车辆等的区别工程机械定义及其分类 定义 用于工程建立的施工机械和设备 的总称。 通常指土木工程所运用的机械和设备 国外的叫法有所不同。 包括行走式工程机械和固定式工程机械。 工程机械分类有专业分类和行业分类 1、发掘机械 如单斗发掘机又可为履带式发掘机和轮胎式发掘机)、多斗发掘机(又可分为轮斗式发掘机和链斗式发掘机)、滚动发掘机、铣切发掘机、隧洞掘进机包括盾构机械等 2、铲土运输机械 如推土机又可分为轮胎式推土机和履带式推土机、铲运机又可分为履带自行式铲运机、轮胎自行式铲运机和拖式铲运机、装载机又可分为轮胎式装载机和履带式装载机、平地机

2、又可分为自行式平地机和拖式平地机)、运输车(又可分为单轴运输车和双轴牵引运输车、平板车和自卸汽车等 3起重机械 如塔式起重机、自行式起重机、桅杆起重机、抓斗起重机、汽车吊车等 4)、压实机械 如轮胎压路机、光面轮压路机、羊 足式压路机、振动压路机、夯实机、捣固机等。 5)、桩工机械 如钻孔机 、柴油打桩机、振动打桩机、压桩机、 振冲器 、 旋挖钻机等。 6、钢筋混凝土机械 如混凝土搅拌机、混凝土搅拌站、混凝土搅拌楼、混凝土保送泵、混凝土搅拌保送车、混凝土放射机、混凝土振动器 、钢筋拉直、截断成型机。 7、路面机械 沥青搅拌站 、 摊铺机 、铣刨机 、 沥青洒布车、路面切割机 、 路面养护车 、

3、稀浆封层机 稳定土拌和机 8、凿岩机械 凿岩台车、风动凿岩机、电动凿岩机、潜孔凿岩机等。 汽车起重机叉车混凝土运输车 混凝土泵混凝土泵车混凝土泵车一、工程车辆的定义与类型 1、工程车辆也叫自行式工程机械 具有轮式、履带式行走底盘的可以行驶且具有专门作业功能的工程机械。 发掘机、推土机、铲运机、平地机、装载机、轮式起重机、压路机、叉车、混凝土搅拌保送车、混凝土泵车、市政环卫车2、公用汽车包括公用货车和公用作业车 1、公用货车：不具有作业功能，不属于工程车辆。 油罐车、冷藏车、自卸车、半挂车列车、邮政车、 运钞车、救护车 2、公用作业车：具有一定作业功能，属于工程车辆。 汽车吊、高空作业车、消防车

4、、清扫车、除雪车、 混凝土搅拌保送车3、公用车辆包括工程车辆和公用汽车4、轮式公用机械车 交通法规中的名词可上公路行驶的轮式 工程车辆：汽车吊、轮式发掘机、轮式装 载机 二、工程车辆技术分析要点1、先进性2、可靠性3、寿命4、节能性5、外型与外观6、维修性7、配套与匹配性8、顺应性三、发掘机 单斗发掘机分类公用型矿山采掘通用型各种建立施工按传动分： 机械式、液压式按行走安装分： 履带式 轮胎式 步履式单斗发掘机型号分类及表示方法类 型特性产品主参数名称代号名称代号代号名称代号名称代号表示法 单 斗挖掘 机 W(挖)履带式D电Y液履带式机械挖掘机履带式电动挖掘机履带式液压挖掘机WWDWY整机质量

5、标准斗容Tm质量10斗容100汽车式Q汽Y液汽车式机械挖掘机汽车式液压挖掘机WQWQY轮胎式L轮 D电Y液轮胎式机械挖掘机轮胎式电动挖掘机轮胎式液压挖掘机WLWLDWLY步履式B步Y液步履式机械挖掘机步履式液压挖掘机WBWBY 单斗液压发掘机的根本构造 单斗液压发掘机主要有：任务安装、回转机构、回转平台、行走安装、动力安装、液压系统、电气系统和辅助系统组成。单斗液压发掘机的主要技术性能 液压发掘机的主要参数有：规范斗容量、机重、标定功率、最大发掘半径、最大发掘深度、最大卸载高度、最小回转半径、回转速度、行走速度、接地比压和液压系统任务压力等。几种单斗液压发掘机主要参数型号WY60AWY252W

6、Y125WLY-16WLY-100PC04VH20标准斗容 m0.61.01.250.610.082整机质量 T17.5252715.527.84.244行走装置履带履带履带轮胎轮胎履带履带发动机功率Kw20.611311269112301502液压系统形式总功率变量总功率变量变量双泵双泵总功率变量定量变量最大挖掘力KN98.1137.498.1117.727.5230生产厂家合肥长沙贵阳6411厂贵阳小松日立任务安装 一、组成 大臂动臂小臂斗杆 铲斗包括斗体与斗齿 摇臂 连杆 油缸等 二、安装关系 三、作业动作发掘机液压支配系统一、WY100型发掘机液压系统组成任务原理分析二、WY60型发掘

7、机液压系统组成任务原理分析四、推土机推土机分类按发动机功率分： 小型75Kw 中型75239Kw 大型239Kw按行走安装分： 履带式和轮式按底盘传动方式分：机械传动、液力机械传动、全液压传动 推土机的根本构造 推土机主要有：发动机、底盘、任务安装、液压系统、电气系统和辅助安装组成。 单斗液压发掘机的主要技术性能 推土机的主要参数有：发动机标定功率、机重、最大牵引力和铲刀的宽度及高度等。五、装载机装载机分类按发动机功率分： 小型74Kw 中型74147Kw 大型147515Kw 特大型515Kw按行走安装分： 履带式和轮胎式 装载机的根本构造 装载机主要有：任务安装、行走安装、发动机、传动系统

8、、转向制动系统、液压系统、支配系统和辅助系统组成。 装载的主要技术性能 装载机的主要参数有：发动机标定功率、额定载分量、最大牵引力、机重、铲起力、卸载高度、卸载间隔 、铲斗的收斗角和卸载角等。六、轮式起重机起重机分类按起分量大小分： 小型12t 中型1640t 特大型100t 2000t按行走安装的构造分： 汽车起重机 轮胎起重机 轮式起重机的根本构造 轮式起重机主要有：吊臂、上车、配重、回转支承、支腿、等任务安装及汽车底盘或轮胎式底盘组成。 轮式起重机的主要技术性能 轮式起重机的主要参数有：起分量、起重力矩、起升高度、幅度、各机构任务速度和分量目的等。七、叉车叉车分类按原动机分： 蓄电池电动

9、叉车 汽油机叉车 柴油机叉车按行走传动方式分： 液力机械传动 液压传动 机械传动 平衡重式叉车的根本构造 平衡重式叉车主要有： 底盘动力传动系统、行走、转向、制动、 平衡重 任务安装货叉、门架、液压系统 轮式起重机的主要技术性能 叉车的主要参数有：举升分量、举升高度、最小转弯半径、行驶速度、发动机功率和机重等。八、混凝土搅拌保送车混凝土搅拌保送车分类按搅拌容量分： 小型3m 中型38m 大型8m 按搅拌筒驱动方式分： 集中驱动前端、飞轮 单独驱动 混凝土搅拌保送车的根本构造混凝土搅拌保送车主要有： 传动系统、搅拌筒、供水系统、汽车底盘、车架、进料安装、卸料安装 混凝土搅拌保送车的主要技术性能 混凝土搅拌保送车的主要参数有：几何容量、 搅拌容量、拌筒转速及汽车底盘的主要技术参数等。九、混凝土泵车 混凝土泵车的根本构造混凝土泵车主要有： 汽车底盘、回转机构、布料安装、混凝土泵和支腿等组成。 混凝土搅拌保送车的主要技术性能 混凝土搅拌保送车的主要参数有：最大排量、最大程度保送间隔 、
