桥台盖梁施工方案

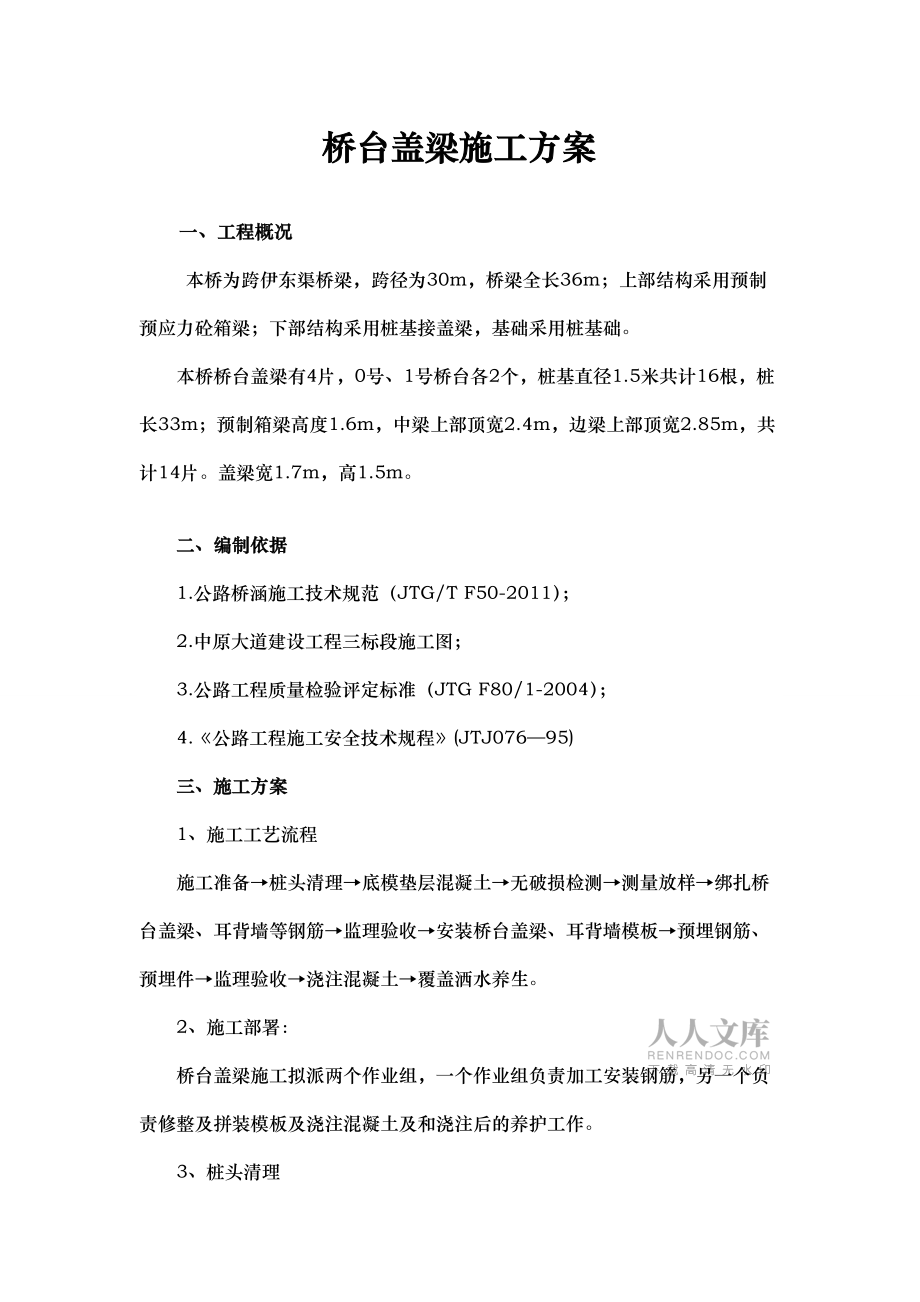

1、桥台盖梁施工方案编制： 审核： 审定： 桥台盖梁施工方案 一、工程概况 本桥为跨伊东渠桥梁，跨径为30m，桥梁全长36m；上部结构采用预制预应力砼箱梁；下部结构采用桩基接盖梁，基础采用桩基础。 本桥桥台盖梁有4片，0号、1号桥台各2个，桩基直径1.5米共计16根，桩长33m；预制箱梁高度1.6m，中梁上部顶宽2.4m，边梁上部顶宽2.85m，共计14片。盖梁宽1.7m，高1.5m。 二、编制依据 1.公路桥涵施工技术规范（JTG/T F50-2011）； 2.中原大道建设工程三标段施工图； 3.公路工程质量检验评定标准（JTG F80/1-2004）； 4.公路工程施工安全技术规程(JTJ07

2、695) 三、施工方案 1、施工工艺流程 施工准备桩头清理底模垫层混凝土无破损检测测量放样绑扎桥台盖梁、耳背墙等钢筋监理验收安装桥台盖梁、耳背墙模板预埋钢筋、预埋件监理验收浇注混凝土覆盖洒水养生。 2、施工部署： 桥台盖梁施工拟派两个作业组，一个作业组负责加工安装钢筋，另一个负责修整及拼装模板及浇注混凝土及和浇注后的养护工作。 3、桩头清理 将桩头混凝土凿除到设计桩顶，桩顶混凝土顶面应密实不松散，用钢丝刷将预留钢筋上杂质清理干净，约请指定的检测部门对桩基进行检测，确认合格后进行下部工序施工。 4、底模垫层混凝土浇筑 垫层砼为C15，厚度10cm，混凝土要预留对拉杆的孔洞。振捣棒振实，表面抹子找

3、平压光。 5、测量放线及复核 由测量人员准确放出桥台盖梁的平面位置及高程，提前请监理工程师检验。检验合格后，做出标记，注意保护。 6、钢筋加工及绑扎 6.1 钢筋进场后检查出厂合格证、外观质量，并取样做钢筋性能试验，报监理工程师审批。钢筋的调直、切断、弯曲和焊接作业在钢筋加工场内集中进行。6.2 钢筋连接为机械连接，钢筋的机械连接采用滚轧直螺纹连接接头。接头的性能均应符合现行行业标准钢筋机械连接技术规程（JGJ 107）的规定，并应符合下列规定：1、钢筋机械连接接头的等级应选用级或级，接头的性能指标应符合本规范附录A2的规定。2、钢筋机械连接接头的材料、制作、安装施工及质量检验和验收，应符合现

4、行行业标准钢筋机械连接技术规程（JGJ107）的规定。3、钢筋机械连接件的最小混凝土保护层厚度，应符合设计受力主筋混凝土保护层厚度的规定，且不得小于20mm；连接件之间或连接件与钢筋之间的横向净距不小于25mm。4、对受力钢筋机械连接接头的位置要求，应符合焊接接头的规定。5、连接套筒、锁母、丝头在运输和储运过程中应采取防护措施，防止雨淋、沾污和损伤。 对于套筒，套筒长度应为原套筒长度的1.1-1.15倍，压痕道数应符合型式检验确定的道数。标准型接头连接套筒外应有有效螺纹外露，对滚轧直螺纹连接接头套筒每端不宜有一扣以上的完整螺纹外露。非主筋绑扎搭接时长度不小于35d。设计说明中：钢筋骨架每个盖梁

5、17片，采用机械连接。钢筋交叉点宜采用绑丝扎牢，必要时采用点焊焊牢，逐点改变绑丝绕丝方向的8字形方式交错扎结，绑丝、架立筋、钢筋短头不得伸入保护层内。箍筋必须与主筋垂直。 6.3 钢筋原料及加工后的成品钢筋分别集中堆存于原料堆放区和成品堆放区，相同种类、规格、形状的钢筋堆放在一起并标明，钢筋下面垫方木。 钢筋加工尺寸严格按照设计图纸及规范要求，钢筋的直径、数量、安装位置及间距等与设计相符。电弧焊接应选择与钢材相适应的J506焊条，焊缝应饱满、均匀，无溶渣、气孔现象。桩顶预留筋与盖梁钢筋应按规范和设计要求连接牢固，形成一体。为保证混凝土保护层的厚度，需在钢筋与模板间设置垫块，垫块应交错梅花状布置

6、，不得在同一截面上,底面每平米布置6块，侧面每平米放置4块。钢筋侧面保护层厚度6.5cm，顶面、底面保护层厚度5cm(主筋的中心至混凝土边的距离）。 为保证骨架不变形，必须设置一定数量的架立筋。在支模前，必须对钢筋绑扎过后的底模内杂料进行清理，保证施工质量。 钢筋安装的偏差不得超过下表的规定：项 目允许偏差（mm）受力钢筋间距（两排以上排距）5受力钢筋间距（同排）20箍筋、横向水平筋10钢筋骨架尺寸长10宽、高5 弯起钢筋位置20保护层厚度10 6.4 钢筋下料 钢筋下料前要清除钢筋表面的油渍、漆污、水泥浆和利用锤敲击能剥落的浮皮、铁锈等。在除锈过程中或使用前，若发现钢筋表面的氧化铁皮鳞落现象

7、或麻坑现象严重，并且已伤蚀钢筋截面时，不得将此钢筋用于施工中。钢筋各部位长度在设计图中没有注明时，按构造要求处理。下料计算时，考虑钢筋的形状和尺寸在满足设计要求的前提下要有利于加工安装。根据设计图分别计算钢筋下料长度和数量。弯起钢筋在配料中不能直接根据图纸中尺寸下料，必须了解对砼保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。在裁切钢筋过程中，如发现钢筋有劈裂、缩头或严重的弯头必须切除。 6.4.1直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度 6.4.2弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值(弯折量度差值)+弯钩增加长度 6.4.3箍筋下料长度=直段长度+弯钩

8、增加长度-弯曲调整值(弯折量度差值) 或=箍筋周长+箍筋长度调整值 6.4.5曲线钢筋下料长度=钢筋长度计算值+弯钩增加长 6.5 钢筋弯曲成型 钢筋弯曲前，对形状复杂的钢筋根据设计尺寸用标记将各弯曲点位置划线标示，划线工作要从钢筋中线开始向两边进行；两边不对称钢筋，要从一端开始划线，如划到另一端有出入时，则重新调整。第一根钢筋成型后必须与设计尺寸核对一遍，完全符合或符合限差要求后，再成批加工。 本盖梁箍筋末端弯钩采用135，弯钩平直部分长度按抗震要求考虑，不小于10d。钢筋在弯曲成型要求： 6.5.1钢筋形状正确，平面上没有翘曲不平现象。 6.5.2 钢筋弯起点处不得有裂缝，加工后的钢筋表面

9、无削弱截面的伤痕。 6.5.3钢筋不能弯过头再回弯。钢筋的弯制和端部的弯钩应符合设计要求，设计未要求时，应符合表中规定： 弯曲部位弯曲角度钢筋种类公称直径d（mm）弯曲直径D 平直段长度末端弯钩180HPB2356222.5d 3d 135HRB3356253d5d28404d 5d90HPB235622 3d 10dHRB33528404d中间弯折小于90各种筋20d 7、模板工程 7.1 为确保桥台盖梁长侧面混凝土的平整度和光洁度，采用18mm全新竹胶板整体拼装，接缝处用双面泡沫胶布拼接使其合缝。 桥台盖梁模板前后用16对拉螺栓进行固定，间距为50cm防止炸模，对拉螺栓固定于通长横向钢管上

10、，钢管与模板间竖向用80mm的方木每25cm设一道，以保证顺直度和整体稳定。拼装模板时用水平仪严格控制桥台盖梁高程，使之符合设计高程，平面位置由全站仪控制。测量监控自始至终一直到混凝土浇注完毕。桥台盖梁模板四周用木方及大头楔固定，拼装后的模板要有足够的强度和稳定性，保证抵抗混凝土自身的侧压力及混凝土振捣时产生的侧压力，保证在混凝土浇筑时不变形或移位。模板在每次脱模后，马上铲除残剩于模板上的混凝土，并立即涂上脱模剂。混凝土浇筑前检查模板尺寸是否准确，接缝是否严密，脱模剂涂刷是否均匀，模板内是否清洁，经监理验收合格后方可浇筑混凝土，及时填写模板预检记录。支模后及浇注前用苫布覆盖，以免刮进脏物。 7

11、.2 模板安装完成后，进行锚栓、预埋钢筋等固定绑扎工作，严格按设计位置施工，做到精确、不遗漏。 8、浇筑混凝土 盖梁、耳背墙、防震挡块混凝土均为C40，支座垫石混凝土采用C50混凝土，用混凝土灌车运至现场。混凝土到场后用泵车或吊车吊斗入模。浇筑混凝土前，首先检测混凝土的坍落度，符合要求后方可进行浇注，坍落度控制在120140。浇注时按全断面斜向分段水平分层连续浇注，以不超过30cm厚为宜，并控制混凝土入模速度，尽量减轻冲击力。在下层混凝土初凝以前完成上层混凝土的浇注，避免形成薄弱断面，保持结构的整体性。浇筑时从两端向中间对称推进，混凝土的落差保证小于0.3m，严禁超振或漏振。混凝土的振捣必须由

12、专人负责，严格按规定操作，使用插入式振捣器时，振捣器要垂直插入混凝土内，并要插至前一层混凝土，以保证新浇混凝土与先浇混凝土结合良好，插入深度为50100mm，避免振捣棒碰撞模板、钢筋。振捣器移动间距小于工作半径1.5倍，与侧模保持510cm距离。振捣棒应快插慢拔，以免产生空洞，掌握振捣时间，直到振捣密实为止，并防止漏振、过振。振捣过程中注意观察模板的牢固性。振捣密实的标志是混凝土停止下沉、不再冒出气泡、表面呈平坦、泛浆。振捣时间为1530秒。 施工现场按有关要求留置混凝土试块，以保证资料的完整性并用于检查混凝土各个时期的强度。同时制作同条件试块，做为拆除模板的依据。混凝土浇捣完毕成活后，先用塑

13、料布全包裹至混凝土凝固，再换用无纺布整体覆盖好，洒水养生。在混凝土抗压强度达到2.5Mpa时方可拆除模板。拆除模板后，继续用洒水养生7天。 四、分项工程保证措施 1、质量目标设计 分项工程达到交通部公路工程质量检验评定标准（JTGF80-2004）的合格等级。分项工程评分值不低于90分。资料全面、及时、真实、准确。 2、自检方法和手段 钢筋成品检验按照检测标准、频率采用钢尺、盒尺对间距进行检验，混凝土强度用制作混凝土试块作为评定依据。 3、质量标准 盖梁检查项目项次检查项目规定值或允许偏差检查方法和频率权值1混凝土强度（Mpa)在合格标准内按附录D查32断面尺寸（mm）20检查3个断面23轴线

14、偏位（mm）10用全站仪测量纵横各2个点24顶面高程（mm）10水准仪检查3-5点25支座垫石预留位置（mm）10用尺量1 五、质量通病预防措施 1、质量通病 1.1 钢筋安装完成后影响支模，或支模后无法保证混凝土保护层厚度。 1.2 预埋钢筋及预埋件偏位、遗漏、数量不符、尺寸不够。 1.3 钢筋骨架表面凹陷，造成混凝土保护层厚度不均匀。 1.4 拆模后混凝土边角漏浆。 2、预防处理措施 2.1钢筋加工前必须严格按设计、规范要求进行放样。绑扎机械连接和焊接过程中，根据定位尺寸校正竖向结构的纵向钢筋，确保根部到位，调整好垂直度偏位的骨架，检查复核后方可绑扎箍筋和水平钢筋。骨架绑扎中应于顶部用铁丝

15、拉紧找正，并挂垂线控制。 2.2 施工、技术、质量、测量人员认真学习图纸，层层把关复核，对数据进行演算比对，做好技术交底。施工时，双面挂线保证预埋钢筋、预埋件位置的准确。施工时经常检查钢筋偏位，浇注混凝土时，振捣工严禁踩在钢筋上，避免钢筋移位。 2.3 正确使用、布置架立筋和垫块。 2.4 正确使用海绵胶条以及边角位置的模板验收工作。 六、环境保护措施和施工安全措施 1、环境保护措施 1.1 施工现场垃圾渣土要及时清理出现场，严禁随意抛撒。 1.2 施工现场临时道路利用现况施工便道，局部导行地段采用砂砾石进行处理，并指定专人定期洒水清扫，形成制度，防止道路扬尘。 1.3 车辆不带水、带泥出现场

16、。车辆行驶不猛拐，不急刹车，施工现场及施工便道安排人清扫经常洒水，基本上做到不洒土、不扬尘，减少对周围环境污染。 1.4 禁止在施工现场焚烧油毡、橡胶、塑料、皮革、树叶、枯草等其他产生有毒、有害烟尘和恶臭气的物质。 1.5 混凝土罐车中剩余的少量混凝土让司机在指定地点卸倒，并有专人定时清除。 1.6施工现场已开挖沟槽、土堆用绿网覆盖。 2、施工安全措施 2.1 建全安全保证体系，完善安全管理制度，设立专职安全监督员。 2.2 专职安全员：经常对现场进行巡视检查，纠正安全生产中的各种隐患，发现违反操作规程的人员要立即制止，停工整改。 2.3 坚持全员安全教育制度，提高施工人员的自保与互保意识，将安全生产责任制落实到各职能部门，各作业班组责任到人。 2.4 各工种人员必须经安全培训考试合格后方可上岗，不得无证上岗。严禁管理人员违章指挥，操作人员违章作业。 2.5 各专业工种使用、操作施工机具时，严格执行本工种、本机械的安全操作规程。机械设备设专人负责检修，不得带病运转，不准超负荷作业，不准违章操作。 2.6 各种施工机械专人操作，严禁疲劳、酒后操作。施工机械施工时有专人指挥。 2.7 电工、焊工持证上岗，非电工严禁擅自接电和动用机电设备。 2.8 机电设备严禁带电检修，施工机械必须
