SolidWorks基础培训

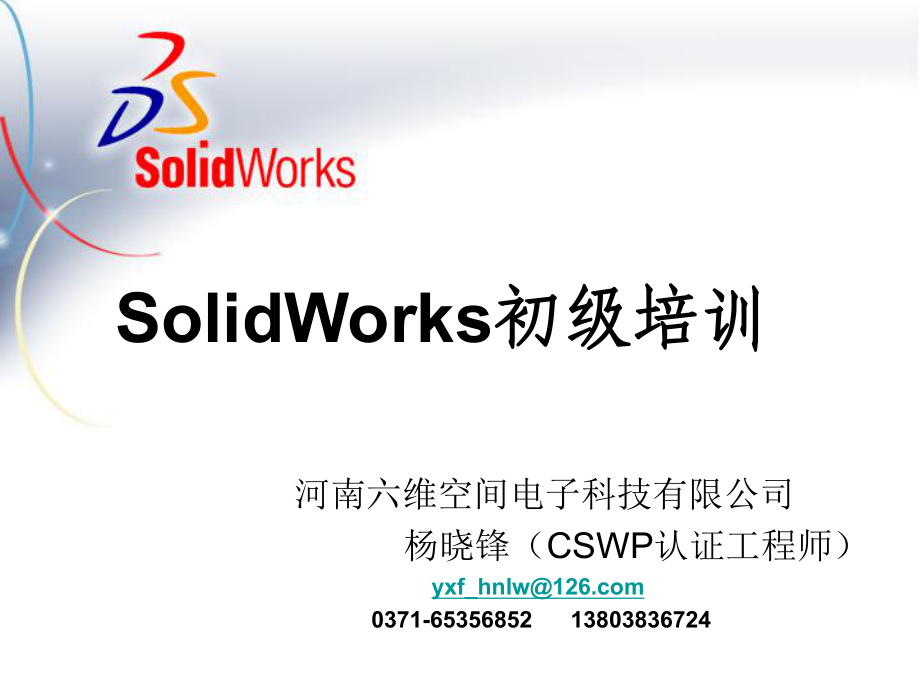

1、 河南六维空间电子科技有限公司 杨晓锋（CSWP认证工程师）yxf_13803836724SolidWorks初级初级培训培训122课程安排课程安排第一课 SolidWorks软件介绍第二课 草图设计第三课 零件设计第四课 工程图设计第五课 装配体设计123培训要求培训要求1、提供参加培训工程师的人数及名单，并填写工程师背景调查表2、培训期间，参加培训的工程师必须到场，中途不得随意离开3、认真听讲，并积极练习4、每天讲课结束时，请认真填写培训日志，提出您的宝贵意见和建议5、培训全部结束时，请填写课程评分表，针对此次培训效果及培训讲师给出您的总体评价124第一课 S

2、olidWorks软件介绍第一讲 SolidWorks基础知识第二讲零件组成原理5第三讲SolidWorks特征分类第四讲 SolidWorks入门125什么是什么是SolidWorks软件？软件？是一个基于特征的参数化基于特征的参数化实体建模设计软件。全相关的三维实体模型采用了Windows图形用户界面，易学易用，容易二次开发第一讲第一讲 SolidWorks基础知识基础知识1261.基于特征特征定义 特征分类特征管理器2.参数化驱动尺寸.几何关系.设计意图全相关3.Windows程序菜单、工具栏、右键操作与Word一样copy/past和windows一样二次开发可以用宏、VBA、VB、V

3、CSolidWorks特点127设计意图128SolidWorks界面129工具栏操作1.添加/删除工具栏2.添加/删除按钮3.工具栏位置摆放4.不可选图标按钮特征管理器显示建模顺序，管理特征鼠标操作左、右、中键操作系统反馈1210文档类型文档名称默 认 三 坐标投影系特征类型特征名称分割条可展开退回控制棒特征管理器属性管理器配置管理器特征管理器1211属性管理器特征名称确定确定按钮取消取消按钮帮助帮助按钮非 激 活 的选项框激 活 的选项框关 闭 状 态的组框打 开 状 态的组框选 择 列表数值框选择开关属性管理器在SolidWorks里经常使用，它的位置就在特征管理器的位置。1212特征造

4、型的基本原理是组合体原理组合体原理 任何复杂的零件都是由简单的基本体通过叠加或切割组合而成。 叠加：叠加：下例所示零件是由五个特征叠加而成。第二讲 零件的组成原理1213 切割切割 下例所示零件是由7个特征组成，它由一个基本体（拉伸特征）经过6次切割（拉伸/切除特征）而成。1214 混合混合下例所示零件由三个特征组成，旋转、扫描、切除。1215基本体基本体机械制图的基本体：机械制图的基本体： 棱柱/棱锥/棱台 圆柱/圆锥/圆台 球/环 SWSW的基本体分为：的基本体分为： 广义柱体广义柱体：已知截面和高度 广义回转体广义回转体：已知截面和回转中心 扫描扫描：已知截面和路径 放样放样：已知多个截

5、面1216SW的特征分为以下几类：1. 基本特征（组成零件的主要形体，如拉伸、扫描等）2. 辅助特征（处理零件的小的细节，如圆角、倒角和孔等）3. 复制特征（复制重复的特征，如阵列复制、镜像复制）第三讲 SolidWorks的特征分类1217拉伸（凸台/切除）旋转（凸台/切除）1. 基本特征：扫描（凸台/切除）放样（凸台/切除） 凸台和切除互为反操作，一个是添加实体，一个是切除实体1218 一个草图轮廓，沿垂直于草图平面的方向移动所形成的实体，就是拉伸特征。1219 一个草图轮廓，沿一条轴线旋转所形成的实体就是旋转特征。1220一个草图轮廓，沿着一条路径曲线移动所形成的实体，就是扫描特征。顺序

6、光滑连接多个界面草图所形成的实体，就是放样特征。12212.辅助特征：圆角倒角筋抽壳拔模斜度孔向导 辅助特征不能单独存在，必须依附于一定的基本特征，他们主要处理零件的一些细节性问题，比如圆角、倒角、孔等。 主要的辅助特征有以下几种：1222 它们用来处理零件尖锐的棱边，圆角是圆滑过渡，倒角是去掉尖锐的边。 该特征相当于实际的圆角/倒角处理。1223就是把零件做成薄壳结构。如下图：实心实体薄壳结构剖视用来加强零件的薄弱环节，相当于实际的加强筋。如右图：筋的布局草图筋的结果1224就是给零件指定的面添加斜度。如下图：就是为零件添加各式各样的孔，如下图：12253.复制特征：就是生成一个或多个特征的

7、拷贝，用于重复创建相同的特征。主要的复制特征有以下几种： 线性阵列：沿一条或两条直线生成所选特征的多个复制特征； 圆周阵列：绕一轴心生成所选特征的多个复制特征； 镜像：沿面或基准面生成所选特征的镜像复制特征。1226圆周阵列10个线性阵列11X3个镜像1227如图所示：绘制零件图、装配图、工程图第四讲 SolidWorks入门1228主要内容：1. 初步掌握如何绘制零件图；创建特征、标注尺寸、添加关系等2. 初步掌握如何绘制工程图；创建三视图、标注尺寸等3. 初步掌握如何绘制装配图；添加配合等4. 理解Solidworks零件、装配和工程图全相关的含义；12291230123112321233

8、SW设计顺序方法一方法一：自下而上的设计自下而上的设计先设计零件图，再设计装配图，最后设计工程图方法二方法二：自上而下的设计自上而下的设计先设计装配图，再拆画零件图，再设计工程图初级培训主要讲解方法一，高级培训时，再详细讲述方法二。1234第二课 草图设计主要内容：1. 掌握Solidworks参数驱动的原理，熟悉SW与传统2D软件绘图之间的差别；2. 掌握如何添加/删除几何关系；3. 掌握草图的几个状态（欠定义、过定义等）；4. 掌握常用的绘图工具的使用方法；5. 了解推理线及自动添加几何关系；6. 掌握如何与系统交互。1235 二维草图是三维设计的基础，草图的好坏决定你的设计是否智能、灵活

9、和便于修改。 草图包括三部分：线段线段：基本的草绘命令（直线、圆、圆弧等）关系关系：线段的位置关系（水平、垂直、平行等）尺寸尺寸：线段的尺寸大小（长度、直径、半径等）草绘基础1236SolidWorksSolidWorks与与AutoCADAutoCAD对比对比AutoCADAutoCAD绘图关注绘图关注：精确坐标、大小、位置SolidWorksSolidWorks绘图关注绘图关注：几何关系、大致位置、尺寸1237线线 段段SW的草图命令具体使用方法和AutoCAD差不多1238几何关系几何关系无解过定义欠定义无解 几何关系确定线段的空间位置空间位置和相互之间的关系相互之间的关系。1239线段

10、分析线段分析草图中的线段分为三种：已知线段：已知两个定位、一个定形尺寸可以直接画出；中间线段：已知一个定位、一个定形尺寸；连接线段：只有一个定形尺寸。绘图顺序：1. 确定基准；2. 先画已知线段；3. 再画中间线段；4. 最后画连接线段。1240草图绘制草图绘制1草图要求：1.图形中心在原点2.图形左右对称3.图形完全定义1241推理与自动添加几何关系推理线推理线指针指针草图捕捉草图捕捉几何关系几何关系1242草图绘制21243草图绘制31244草图绘制41245第一讲：基本体第三课 零件建模1246第一讲：基本体1247第二讲：叠加124812491250拉伸终止条件：拉伸终止条件：1.给定

11、深度2.完全贯穿3.成形到下一面4.成形到一面5.到离指定面指定的距离6.成形到一顶点7.两侧对称12345671251第三讲：切割 切割是叠加的反操作，设计的关键是找出基本体、切割位置和切割形状。12521253第四讲：综合12541255第五讲：参考面12561257第六讲：其他 圆周阵列 线性阵列1258 异型孔向导1259第四课 工程图设计第一讲：标准视图/投影视图第二讲：向视图/局部视图第三讲：全剖/半剖/局部剖第四讲：阶梯剖/旋转剖第五讲：断开视图/断裂视图第六讲：综合（加强筋）第七讲：尺寸/注释第八讲：标题栏/其他1260第一讲：标准视图1261第二讲：向视图/局部视图12621263第三讲：全剖/半剖/局部剖126412651266第四讲：阶梯剖/旋转剖1267第五讲：断面视图/断裂视图1268第六讲：综合（加强筋）126912701271第七讲：尺寸第七讲：尺寸/注释注释尺寸尺寸公差公差粗糙度粗糙度形位公差形位公差中心符号中心符号轴线轴线技术要求技术要求1272第八讲：标题栏/其他图纸模板图纸模板图纸格式图纸格式1273视图的布局 图纸的移动（中键/Ctrl+方向键） 比例（图纸、父关系、自定义） 视图移动 视图对齐（可以解除对齐关系）1274第五课 装配体设计第一讲：曲柄滑块机构主要内容：1. 掌握装配图生成的方法；2. 掌握如何添加配合；3. 掌
