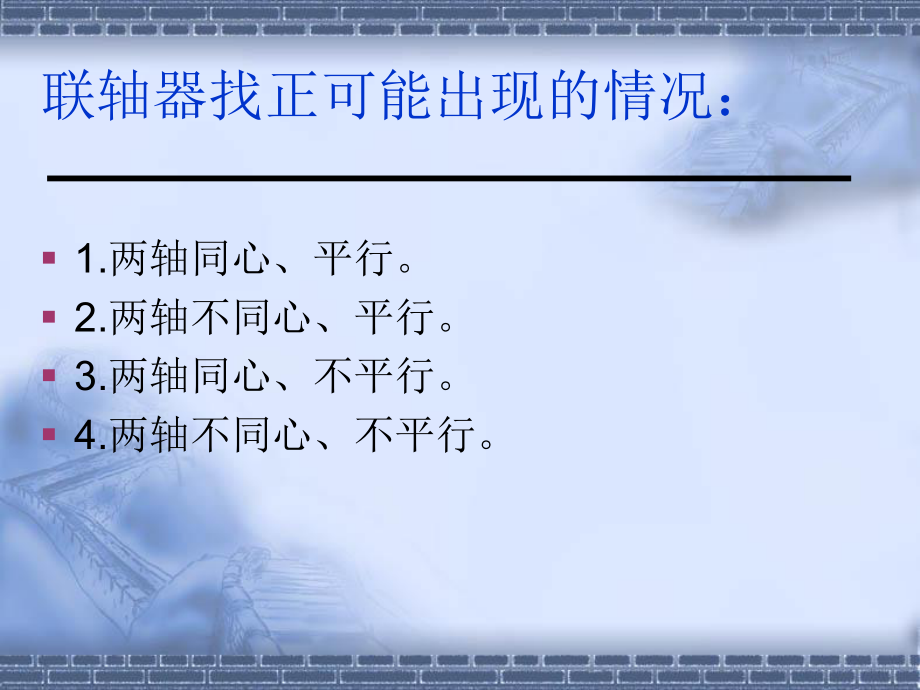

1、联轴器找正培训联轴器找正培训2007.5.23联轴器找正可能出现的情况： 1.两轴同心、平行。 2.两轴不同心、平行。 3.两轴同心、不平行。 4.两轴不同心、不平行。1.两轴同心平行 S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。2.两轴不同心、平行 S1=S2，a1a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。 3.两轴同心、不平行 S1S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移。4.两轴不同心、不平行 S1S2，a1a2 两半靠背轮端面既不同心又不平行，两轴线之间

2、既有径向位移e又有角向位移。 找正方法： 塞尺测量法 用角尺和塞尺测量联轴器外圆各方位上的径向偏差，用塞尺测量两半联轴器端面间的轴向间隙偏差，通过分析和调整，达到两轴对中。这种方法操作简单，但精度不高，对中误差较大。只适用于机器转速较低，对中要求不高的联轴器的安装测量。（如图）角尺和塞尺的测量方法 双表测量法(又称一点测量法) : 用两块百分表分别测量联轴器外圆和端面同一方向上的偏差值,故又称一点测量法,即在测量某个方位上的径向读数的同时,测量出同一方位上的轴向读数.具体做法是:先用角尺对吊装就位准备调整的机器上的联轴器做初步测量与调整。然后在作基准的主机侧半联轴器上装上专用夹具及百分表，使百

3、分表的触头指向原动机侧半联轴器的外圆及端面，（如图所示）。联轴器找正计算方法： 在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（电机），所以找正时只需要调整主动机，即在主动机（电机）的支脚下面加调整垫面的方法来调节 原始状态 抬高h 调节后的轴心线（1）先消除联轴器的高差电机轴应向上用垫片抬高h，这是前支座A和后支座B应同时在座下加垫h。（2）消除联轴器的张口在A、B支座下分别增加不同厚度的垫片，B支座加的垫应比A支座的后一些。计算公式如下：总的调整垫片的厚度为：前支座A：h+AC； 后支座B：h+BD。 水泵联轴器找中心偏差标准（单位：mm）转速刚性弹性30000.020.0430000.040.0615000.060.087500.08
