超声波检测的基本问题

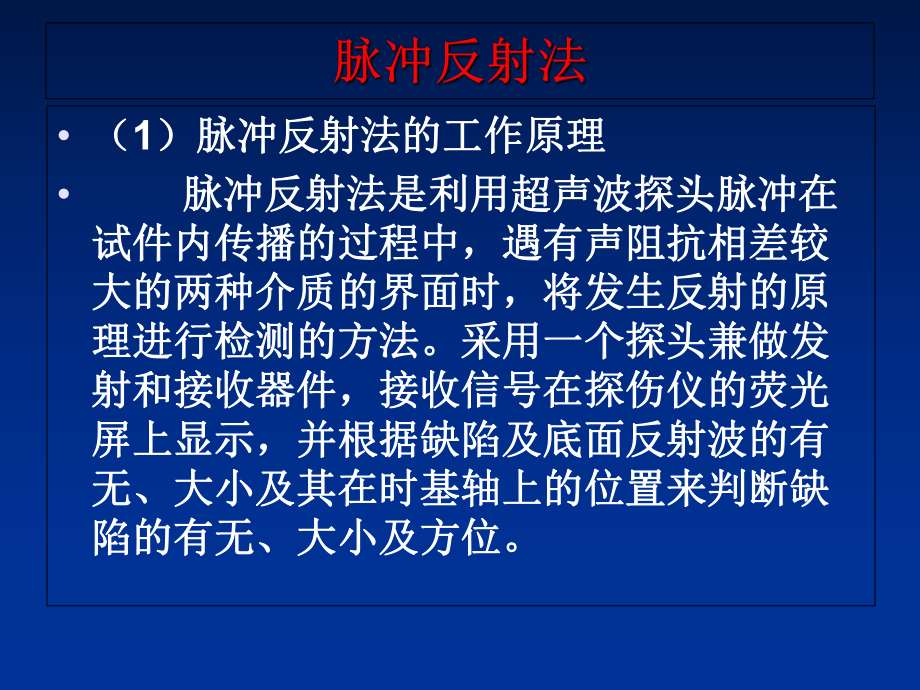

1、 （1）脉冲反射法的工作原理）脉冲反射法的工作原理 脉冲反射法是利用超声波探头脉冲在脉冲反射法是利用超声波探头脉冲在试件内传播的过程中，遇有声阻抗相差较试件内传播的过程中，遇有声阻抗相差较大的两种介质的界面时，将发生反射的原大的两种介质的界面时，将发生反射的原理进行检测的方法。采用一个探头兼做发理进行检测的方法。采用一个探头兼做发射和接收器件，接收信号在探伤仪的荧光射和接收器件，接收信号在探伤仪的荧光屏上显示，并根据缺陷及底面反射波的有屏上显示，并根据缺陷及底面反射波的有无、大小及其在时基轴上的位置来判断缺无、大小及其在时基轴上的位置来判断缺陷的有无、大小及方位。陷的有无、大小及方位。 缺陷回

2、波法：缺陷回波法： 根据仪器示波屏上显示的缺陷波形进根据仪器示波屏上显示的缺陷波形进行判断的方法，称为缺陷回波法。行判断的方法，称为缺陷回波法。 检测灵敏度高，能发现较小的缺陷；检测灵敏度高，能发现较小的缺陷； 检测精度较高；检测精度较高； 适用范围广；适用范围广； 操作简单方便。操作简单方便。 单探头检测，易出现盲区；单探头检测，易出现盲区； 由于探头的近场效应，不适用于薄壁件和近表由于探头的近场效应，不适用于薄壁件和近表面缺陷的检测；面缺陷的检测； 缺陷波的大小与被检缺陷的取向关系密切，易缺陷波的大小与被检缺陷的取向关系密切，易漏检；漏检； 因声波往返传播，故不适用于衰减大的材料。因声波往

3、返传播，故不适用于衰减大的材料。 直接接触式脉冲反射法直接接触式脉冲反射法 探头与试件直接接触，中间可涂少量的耦合剂。探头与试件直接接触，中间可涂少量的耦合剂。 穿透法通常采用两个探头，分别放穿透法通常采用两个探头，分别放置在试件两侧，一个将脉冲波发射到置在试件两侧，一个将脉冲波发射到试件中，另一个接收穿透试件后的脉试件中，另一个接收穿透试件后的脉冲信号，冲信号， 依据脉冲波穿透试件后幅值依据脉冲波穿透试件后幅值的变化来判断内部缺陷的情况。的变化来判断内部缺陷的情况。 在试件中声波单向传播，适合检测高衰在试件中声波单向传播，适合检测高衰减的材料；减的材料； 对发射和接收探头的相对位置要求严格，

4、对发射和接收探头的相对位置要求严格，须专门的探头支架。特别适用于单一产品须专门的探头支架。特别适用于单一产品大批量加工过程中的自动化检测；大批量加工过程中的自动化检测； 检测时几乎不存在盲区。检测时几乎不存在盲区。 一对探头单发单收，只能判断缺陷一对探头单发单收，只能判断缺陷的大小和有无，不能确定缺陷的方位；的大小和有无，不能确定缺陷的方位； 当缺陷尺寸较小探头波束较宽时，当缺陷尺寸较小探头波束较宽时，该方法的探测灵敏度低。该方法的探测灵敏度低。 应用共振现象对试件进行检测的方法应用共振现象对试件进行检测的方法叫共振法。当试件的厚度为声波半波长的叫共振法。当试件的厚度为声波半波长的整数倍时，发

5、生共振。在测得超声波的频整数倍时，发生共振。在测得超声波的频率和共振次数后，可计算试件的厚度：率和共振次数后，可计算试件的厚度： 当试件中有较大的缺陷或厚度改变时，当试件中有较大的缺陷或厚度改变时，共振点偏移甚至共振现象消失，因此共振共振点偏移甚至共振现象消失，因此共振法常用于壁厚的测量。法常用于壁厚的测量。 纵波法：使直探头发射纵波，进行探伤的纵波法：使直探头发射纵波，进行探伤的 方法，称为纵波法。方法，称为纵波法。 横波法：将纵波通过楔块、水、油等介质倾斜入横波法：将纵波通过楔块、水、油等介质倾斜入 射至试件探测面，利用波型转换得到横射至试件探测面，利用波型转换得到横 波进行探伤的方法，称

6、为横波法。波进行探伤的方法，称为横波法。 表面波法：使用表面波进行探伤的方法，表面波法：使用表面波进行探伤的方法， 称为表面波法。称为表面波法。 板波法：使用板波进行探伤的方法，称为板波板波法：使用板波进行探伤的方法，称为板波 法。法。 此法波束垂直入射至此法波束垂直入射至 试件探测面，以不变的波试件探测面，以不变的波 型和方向透入试件，所以型和方向透入试件，所以 又称为垂直入射法，简称又称为垂直入射法，简称 垂直法。垂直法分为单晶垂直法。垂直法分为单晶 探头反射法、双晶探头反探头反射法、双晶探头反 射法和穿透法。常用的是射法和穿透法。常用的是 单晶探头反射法。单晶探头反射法。 a.垂直入射，

7、对与探测面平行的缺陷检出效垂直入射，对与探测面平行的缺陷检出效果最佳。果最佳。 b.对于同一介质，纵波传播速度大于其它对于同一介质，纵波传播速度大于其它波型的速度，对相同频率而言波长最长，波型的速度，对相同频率而言波长最长，因而穿透能力强，可探测工件的厚度是所因而穿透能力强，可探测工件的厚度是所有波型中最大的；晶界反射或散射的敏感有波型中最大的；晶界反射或散射的敏感性相对较差，可用于粗晶材料的探伤。性相对较差，可用于粗晶材料的探伤。 c.纵波法探伤时，波型和传播方向不变，所纵波法探伤时，波型和传播方向不变，所以缺陷定位比较方便。以缺陷定位比较方便。 a.难于发现垂直于或接近垂直于探测面的缺难于

8、发现垂直于或接近垂直于探测面的缺 陷。陷。 b.由于盲区和分辨力的限制，其中反射法由于盲区和分辨力的限制，其中反射法只能发现试件内部离探测面一定距离以外只能发现试件内部离探测面一定距离以外的缺陷。的缺陷。 垂直法主要用于铸造、锻压、轧材及其制垂直法主要用于铸造、锻压、轧材及其制品的探伤。品的探伤。 将纵波通过楔块、将纵波通过楔块、 水等介质倾斜入射至水等介质倾斜入射至 试件探测面，利用波试件探测面，利用波 型转换得到横波进行型转换得到横波进行 探伤的方法，称为横探伤的方法，称为横 波法。由于透入试件波法。由于透入试件 的横波束与探测面成的横波束与探测面成 锐角，又称斜射法。锐角，又称斜射法。

9、a.倾斜入射，能探测垂直于或接近垂直倾斜入射，能探测垂直于或接近垂直 于探测面的缺陷。于探测面的缺陷。 b.同一介质中同一频率的超声波波长较同一介质中同一频率的超声波波长较 短，灵敏度相对较高。短，灵敏度相对较高。 a.正因为波长较短，在介质中的衰减较大，正因为波长较短，在介质中的衰减较大， 探测距离较短。探测距离较短。 b.倾斜入射，缺陷定位相对较复杂。倾斜入射，缺陷定位相对较复杂。 此方法主要用于管材、焊缝的探伤。此方法主要用于管材、焊缝的探伤。其它试件探伤时，则作为一种有效的辅助其它试件探伤时，则作为一种有效的辅助手段，用以发现垂直探伤法不易发现的缺手段，用以发现垂直探伤法不易发现的缺陷

10、。陷。 使用表面波进行探伤的方法，称为表使用表面波进行探伤的方法，称为表 面波法。这种方法主要用于表面光滑的试面波法。这种方法主要用于表面光滑的试件。表面波波长比横波波长还短，因此衰件。表面波波长比横波波长还短，因此衰减也大于横波。同时，它仅沿表面传播，减也大于横波。同时，它仅沿表面传播，对于表面上的复层、油污、不光洁等，反对于表面上的复层、油污、不光洁等，反应敏感，并被大量地衰减。利用此特点可应敏感，并被大量地衰减。利用此特点可以通过手沾油在声束传播方向上进行触摸以通过手沾油在声束传播方向上进行触摸并观察缺陷回波高度的变化，对缺陷定位。并观察缺陷回波高度的变化，对缺陷定位。按探头数目分类：按

11、探头数目分类： 单探头法：使用一个探头兼作发射和单探头法：使用一个探头兼作发射和接收超声波的探伤方法。接收超声波的探伤方法。 双探头法：使用两个探头（一个发射，双探头法：使用两个探头（一个发射，一个接收）进行探伤的方法。一个接收）进行探伤的方法。 多探头法：使用两个以上的探头成对多探头法：使用两个以上的探头成对的组合在一起进行探伤的方法。的组合在一起进行探伤的方法。按探头接触方式分类：按探头接触方式分类：直接接触法：直接接触法： 探头与试件探测面之间，涂有很薄探头与试件探测面之间，涂有很薄 的偶合的偶合 剂层的探伤方法。剂层的探伤方法。液浸法：液浸法： 将探头和工件浸于液体中以液体作将探头和工

12、件浸于液体中以液体作耦耦 合剂进行探伤的方法。合剂进行探伤的方法。 液浸法是在探头与试件之间填充一定液浸法是在探头与试件之间填充一定厚度的液体介质作耦合剂，使声波首先经厚度的液体介质作耦合剂，使声波首先经过液体耦合剂，而后再入射到试件中，过液体耦合剂，而后再入射到试件中， 探探头与试件并不直接接触。液浸法中，探头头与试件并不直接接触。液浸法中，探头角度可任意调整，角度可任意调整， 声波的发射、接收也比声波的发射、接收也比较稳定，便于实现检测自动化，大大提高较稳定，便于实现检测自动化，大大提高了检测速度。液浸法的缺点是当耦合层较了检测速度。液浸法的缺点是当耦合层较厚时，声能损失较大。厚时，声能损

13、失较大。 另外，自动化检测还需要相应的辅助设备，另外，自动化检测还需要相应的辅助设备，有时是复杂的机械设备和电子设备，它们对单一有时是复杂的机械设备和电子设备，它们对单一产品产品(或几种产品或几种产品)往往具有很高的检测能力，但往往具有很高的检测能力，但缺乏灵活性。总之，液浸法与直接接触法各有利缺乏灵活性。总之，液浸法与直接接触法各有利弊，应根据被检对象的具体情况弊，应根据被检对象的具体情况(几何形状的复杂几何形状的复杂程度和产品的产量等程度和产品的产量等)， 选用不同的方法。选用不同的方法。 超声检测方法可采用多种检测技超声检测方法可采用多种检测技术，每种检测技术在实施过程中，都术，每种检测

14、技术在实施过程中，都有其需要考虑的特殊问题，其检测过有其需要考虑的特殊问题，其检测过程也各有特点。程也各有特点。 但各种超声检测技术但各种超声检测技术又都存在着通用的技术问题又都存在着通用的技术问题 试件的准备。试件的准备。 检测条件的确定，包括超声波检测检测条件的确定，包括超声波检测 仪、探头、试块等的选择。仪、探头、试块等的选择。 检测仪器的调整。检测仪器的调整。 扫查。扫查。 缺陷的评定。缺陷的评定。 结果记录与报告的编写结果记录与报告的编写。 为了提高检测结果的可靠性，应对受检件的材料牌号、性能，制造方法和工艺特点，影响其使用性能的缺陷种类及形成原因、缺陷的最大可能取向及大小、受检部位

15、受力状态及检收标准进行了解。 所有受检件一般在正式机加工之前，经目视检验合格后进行。对接触法而言，表面粗糙度满足一定要求。必要时应通过添加专门的加工工序，采用经批准的加工方法准备探伤表面。 入射方向的选择应使声束中心线入射方向的选择应使声束中心线与缺陷延伸平面，特别是与最大受力与缺陷延伸平面，特别是与最大受力方向垂直的缺陷面尽可能地接近垂直，方向垂直的缺陷面尽可能地接近垂直，并力求得到缺陷最大信号。缺陷的最并力求得到缺陷最大信号。缺陷的最大可能取向应根据结构、工艺特点和大可能取向应根据结构、工艺特点和低倍组织的研究来判定。低倍组织的研究来判定。 选择入射方向还应注意到被探工件形选择入射方向还应

16、注意到被探工件形状和结构可能产生反射或变型信号，给缺状和结构可能产生反射或变型信号，给缺陷的判别造成困难的问题。所以，入射方陷的判别造成困难的问题。所以，入射方向应选择在不会出现这些干扰信号的方向向应选择在不会出现这些干扰信号的方向上。上。 根据确定的入射方向，选择直探头法根据确定的入射方向，选择直探头法或是斜探头法以及斜探头法的扫查方向。或是斜探头法以及斜探头法的扫查方向。 接触法的探测面应比较规则，底波法接触法的探测面应比较规则，底波法最好应有平行的探测面和底面。考虑到盲最好应有平行的探测面和底面。考虑到盲区，必要时应从正、反两面进行检查。当区，必要时应从正、反两面进行检查。当从一面检查灵

17、敏度不够时，亦应从正、反从一面检查灵敏度不够时，亦应从正、反两面进行检查。还应根据工件的厚度、形两面进行检查。还应根据工件的厚度、形状综合考虑。状综合考虑。 探头是超声检测的重要工具之一，探头的种类很多，结构型式也不一样。检测前应根据被检对象的形状、衰减情况和技术要求来选择探头。探头的选择包括选择探头型式、频率、晶片尺寸和斜探头的折射角(K值)等。 常用的探头型式有纵波直探头、横波常用的探头型式有纵波直探头、横波斜探头、表面波探头、双晶探头、聚焦探斜探头、表面波探头、双晶探头、聚焦探头等。其选择主要取决于所选择的探伤方头等。其选择主要取决于所选择的探伤方法。一般根据工件的形状和可能出现缺陷法。

18、一般根据工件的形状和可能出现缺陷的部位、方向等条件来选择探伤方法，一的部位、方向等条件来选择探伤方法，一旦方法确定，应采用什么型式的探头也就旦方法确定，应采用什么型式的探头也就确定了。确定了。 例如锻件、钢板的探伤主要探测平行于锻压例如锻件、钢板的探伤主要探测平行于锻压（轧制）面的夹层、折叠等缺陷，探伤方法选择（轧制）面的夹层、折叠等缺陷，探伤方法选择纵波垂直探伤法，则探头一定选用纵波直探头。纵波垂直探伤法，则探头一定选用纵波直探头。 又如焊缝探伤主要探测与探测面垂直或成一又如焊缝探伤主要探测与探测面垂直或成一定角度的未焊透、未熔合、裂纹等危害性缺陷，定角度的未焊透、未熔合、裂纹等危害性缺陷，

19、探伤方法选择横波倾斜入射的探伤方法，探头一探伤方法选择横波倾斜入射的探伤方法，探头一定选用横波斜探头。定选用横波斜探头。 表面波探头、双晶探头、液浸聚焦探头的选表面波探头、双晶探头、液浸聚焦探头的选择也都是根据各自适应的探伤方法确定。择也都是根据各自适应的探伤方法确定。 超声波检测所使用的频率一般在超声波检测所使用的频率一般在0.5-10MHz之间，如何选择，一般应考虑以下之间，如何选择，一般应考虑以下因素：因素： 由于波的绕射，使超声波检测灵敏度大约由于波的绕射，使超声波检测灵敏度大约为为2，因此提高频率，有利于发现更小，因此提高频率，有利于发现更小的缺。的缺。 频率高，脉冲宽度小，分辨力高

20、，有利于频率高，脉冲宽度小，分辨力高，有利于区分相邻缺陷。区分相邻缺陷。 由由arcsin 1.22D可知，频可知，频率高，波长短，则半扩散角小，声束率高，波长短，则半扩散角小，声束指向性好，能量集中，有利于发现缺指向性好，能量集中，有利于发现缺陷并对缺陷定位。陷并对缺陷定位。 由由ND24可知，频率高，波可知，频率高，波长短，近场区长度大，对探伤不利。长短，近场区长度大，对探伤不利。 频率增加，衰减急剧增加，对探伤不频率增加，衰减急剧增加，对探伤不利。利。 由以上分析可知，频率的高低对探由以上分析可知，频率的高低对探伤有较大的影响。频率高，灵敏度和伤有较大的影响。频率高，灵敏度和分辨力高，指

21、向性好，对探伤有利。分辨力高，指向性好，对探伤有利。但频率高，近场区长度大，衰减大，但频率高，近场区长度大，衰减大，又对探伤不利。实际探伤中要全面分又对探伤不利。实际探伤中要全面分析考虑各方面的因素，合理选择频率。析考虑各方面的因素，合理选择频率。一般在保证探伤灵敏度的前提下尽可一般在保证探伤灵敏度的前提下尽可能选用较低的频率。能选用较低的频率。 对于晶粒细的锻件、轧制件和焊对于晶粒细的锻件、轧制件和焊接件等，一般选用较高的频率，常用接件等，一般选用较高的频率，常用2.55.0MHz。对晶粒较粗大的铸件、。对晶粒较粗大的铸件、奥氏体钢等宜选用较低的频率，常用奥氏体钢等宜选用较低的频率，常用0.

22、52.5MHz。如果频率过高，就会。如果频率过高，就会引起严重衰减，示波屏上出现林状回引起严重衰减，示波屏上出现林状回波，信噪比下降，甚至无法探伤。波，信噪比下降，甚至无法探伤。 由由arcsin 1.22D可知，晶片尺可知，晶片尺寸增加，半扩散角减少，波束指向性变好，寸增加，半扩散角减少，波束指向性变好，超声波能量集中，对探伤有利。超声波能量集中，对探伤有利。 由由N D2 4可可 ，晶片尺寸增加，近，晶片尺寸增加，近场区长度迅速增加，对探伤不利。场区长度迅速增加，对探伤不利。 晶片尺寸大，辐射的超声波能量大，晶片尺寸大，辐射的超声波能量大，探头未扩散区扫查范围大，远场扫查范围探头未扩散区扫

23、查范围大，远场扫查范围相对变小，发现远距离缺陷能力增强。相对变小，发现远距离缺陷能力增强。 以上分析说明晶片大小对声束指向性，以上分析说明晶片大小对声束指向性，近场区长度、近距离扫查范围和远距离缺近场区长度、近距离扫查范围和远距离缺陷检出能力有较大的影响。实际探伤中，陷检出能力有较大的影响。实际探伤中，探伤面积范围大的工件时，为了提高探伤探伤面积范围大的工件时，为了提高探伤效率宜选用大晶片探头。探伤厚度大的工效率宜选用大晶片探头。探伤厚度大的工件时，为了有效地发现远距离的缺陷宜选件时，为了有效地发现远距离的缺陷宜选用大晶片探头。探伤小型工件时，为了提用大晶片探头。探伤小型工件时，为了提高缺陷定

24、位量精度宜选用小晶片探头。探高缺陷定位量精度宜选用小晶片探头。探伤表面不太平整，曲率较大的工件时，为伤表面不太平整，曲率较大的工件时，为了减少耦合损失宜选用小晶片探头。了减少耦合损失宜选用小晶片探头。 对于探测除焊缝以外的工件（例如锻件、钢管等），宜采用折射角为 40左右的横波斜探头，因为用有机玻璃斜探头探伤钢制工件，折射角40(K0.84)左右时，声压往复透射率最高，即探伤灵敏度最高；缺陷距探测面深度相同的情况下，折射角小，声程短，有利于缺陷的探测。 一般市场上出售的一般市场上出售的A型脉冲反射式超声型脉冲反射式超声波检测仪已具备一些基本功能，其基本性波检测仪已具备一些基本功能，其基本性能参

25、数能参数(垂直线性、水平线性等垂直线性、水平线性等)也能满足通也能满足通常超声检测的要求。对于给定的任务，在常超声检测的要求。对于给定的任务，在选择超声波检测仪时，主要考虑的是该任选择超声波检测仪时，主要考虑的是该任务的特殊要求，可从以下几方面进行考虑：务的特殊要求，可从以下几方面进行考虑： 对于定位要求高的情况，应选择水平线性误对于定位要求高的情况，应选择水平线性误差小的仪器。差小的仪器。 对于定量要求高的情况，应选择垂直线性好，对于定量要求高的情况，应选择垂直线性好，衰减器精度高的仪器。衰减器精度高的仪器。 对于大型零件的探伤，应选择灵敏度余量高、对于大型零件的探伤，应选择灵敏度余量高、信

26、噪比高、功率大的仪器。信噪比高、功率大的仪器。 为了有效地发现近表面缺陷和区分相邻缺陷，为了有效地发现近表面缺陷和区分相邻缺陷，应选择盲区小、分辨力好的仪器。应选择盲区小、分辨力好的仪器。 对于室外现场探伤，应选择重量轻，示波屏对于室外现场探伤，应选择重量轻，示波屏亮度好，抗干扰能力强的携带式仪器。亮度好，抗干扰能力强的携带式仪器。 根据所探对象要考虑的问题根据所探对象要考虑的问题 生产量及是否连续，确定选择自动探伤仪生产量及是否连续，确定选择自动探伤仪或手工探伤仪；或手工探伤仪； 对于自动探伤仪，根据被检对象情况选择对于自动探伤仪，根据被检对象情况选择单通道或多通道设备；单通道或多通道设备；

27、 对于手工探伤仪，根据检测现场的位置及对于手工探伤仪，根据检测现场的位置及条件选择较大型的探伤仪或是便携型的探条件选择较大型的探伤仪或是便携型的探伤仪；伤仪； 检测工作的要求较高，或需要提供较客观检测工作的要求较高，或需要提供较客观的现场记录可选择数字式超声波探伤仪。的现场记录可选择数字式超声波探伤仪。 选择耦合剂主要考虑以下几方面的要求：选择耦合剂主要考虑以下几方面的要求： 透声性能好。透声性能好。 声阻抗尽量和被探测材料的声阻抗相近。声阻抗尽量和被探测材料的声阻抗相近。 有足够的润湿性、有足够的润湿性、 适当的附着力和粘度。适当的附着力和粘度。 对试件无腐蚀，对人体无损害，对环境无污染。对

28、试件无腐蚀，对人体无损害，对环境无污染。 容易清除，不易变质，容易清除，不易变质， 价格便宜，来源方便。价格便宜，来源方便。 常用耦合剂常用耦合剂 超声波检测中常用耦合剂有机油、变压器油、甘超声波检测中常用耦合剂有机油、变压器油、甘油、水、水玻璃等。油、水、水玻璃等。 （1）耦合层厚度的影响）耦合层厚度的影响 耦合层厚度对耦合有较大的影响。当耦合耦合层厚度对耦合有较大的影响。当耦合剂层厚度小于剂层厚度小于4时，耦合剂层厚度越薄，时，耦合剂层厚度越薄，透声效果越好；当耦合剂层厚度为透声效果越好；当耦合剂层厚度为4的的奇数倍时，透声效果差，耦合不好，反射奇数倍时，透声效果差，耦合不好，反射回波低；

29、当耦合层厚度为回波低；当耦合层厚度为2的整数倍时，的整数倍时，透声效果相对较好，反射回波高。透声效果相对较好，反射回波高。 （2）表面粗糙度的影响）表面粗糙度的影响 工件表面粗糙度对声耦合有明显的影响。工件表面粗糙度对声耦合有明显的影响。对于同一耦合剂，表面粗糙度高，耦合效对于同一耦合剂，表面粗糙度高，耦合效果差，反射回波低。但粗糙度也不必太低，果差，反射回波低。但粗糙度也不必太低，因为粗糙度太低，耦合效果无明显增加，因为粗糙度太低，耦合效果无明显增加，而且使探头因吸附力大而移动困难。一般而且使探头因吸附力大而移动困难。一般要求工件表面粗糙度要求工件表面粗糙度Ra不高于不高于6.3m。 耦合剂

30、的声阻抗对耦合效果也有较大的影耦合剂的声阻抗对耦合效果也有较大的影响。对于同一探测面，声阻抗低的耦合剂，响。对于同一探测面，声阻抗低的耦合剂，明显比声阻抗高的耦合剂透声效果差，且明显比声阻抗高的耦合剂透声效果差，且随粗糙度的变差，耦合效果降低得更快。随粗糙度的变差，耦合效果降低得更快。相反，耦合剂声阻抗大，耦合效果好，反相反，耦合剂声阻抗大，耦合效果好，反射回波高，例如表面粗糙度射回波高，例如表面粗糙度Ra100m时，时，Z2.4的甘油反射回波比的甘油反射回波比Z1.5的水反射的水反射回波高回波高67dB。 工件表面形状不同，耦合效果不一样。因工件表面形状不同，耦合效果不一样。因为常用探头表面

31、为平面，与平面工件表面为常用探头表面为平面，与平面工件表面是整个面的接触，因而耦合效果最好；与是整个面的接触，因而耦合效果最好；与凸曲面工件的表面接触为点接触或线接触，凸曲面工件的表面接触为点接触或线接触，声强透射率低；对于凹曲面，探头中心不声强透射率低；对于凹曲面，探头中心不与工件表面接触，因此耦合效果最差。与工件表面接触，因此耦合效果最差。 不同曲率半径的耦合效果也不相同，不同曲率半径的耦合效果也不相同，曲率半径大，耦合效果好。影响耦合的主曲率半径大，耦合效果好。影响耦合的主要因素。要因素。 耦合损耗的测定的一种简便方法 从被探工件上截取一块材料，制作一块对比试块，试块的上下表面保持原状态

32、不加工，宽度与标准规定的试块相同其上加工与标准规定的试块相同尺寸的孔。 将探头分别分别置于标准规定的试块上和特制的对比试块上，对准同声程的孔，将二者孔回波高度都调至基准波高，由衰减器读出其波高差，用dB表示，此dB即为二者耦合损耗差。 在实际探伤中，当调节探伤灵敏度用 的试块与工件表面粗糙度、曲率半径不同时，往往由于工件耦合损耗大而使探伤灵敏度降低。为了弥补耦合损耗，必须调大仪器的增益，即所谓的补偿。为了恰当地补偿耦合损耗，应首先测定相对于试块，工件表面耦合的损耗值，一般用分贝差表示。 试块的种类因方法和标准而异，试块的种类因方法和标准而异，但其但其人工反射体类型不外乎是平底孔、长横孔、人工反

33、射体类型不外乎是平底孔、长横孔、短横孔、平底槽、短横孔、平底槽、V型槽和柱孔等型槽和柱孔等，把它们，把它们作为检测对象中缺陷的比较基准。作为检测对象中缺陷的比较基准。 平底孔平底孔 在远场时，平底孔返回声压随其孔径在远场时，平底孔返回声压随其孔径和距探头距离变化的规律性较好，因此在和距探头距离变化的规律性较好，因此在纵波直探头探伤中几乎都用平底孔作为评纵波直探头探伤中几乎都用平底孔作为评价基准和参考反射体孔型。价基准和参考反射体孔型。 平底孔适用于小于声束截面且在声束平底孔适用于小于声束截面且在声束垂直方向上有一定投影面积的片状或体积垂直方向上有一定投影面积的片状或体积状缺陷的定量，即所谓定缺

34、陷的平底孔当状缺陷的定量，即所谓定缺陷的平底孔当量尺寸。量尺寸。“缺陷的平底孔当量尺寸缺陷的平底孔当量尺寸”是指在是指在相同探测条件下缺陷的反射波与同声程平相同探测条件下缺陷的反射波与同声程平底孔回波高度相等时，所对应的平底孔的底孔回波高度相等时，所对应的平底孔的尺寸。尺寸。 平底孔的制作要求较高，孔的尺寸要平底孔的制作要求较高，孔的尺寸要精确，孔的垂直度偏差要很小，平底面的精确，孔的垂直度偏差要很小，平底面的光洁度要求很高。光洁度要求很高。 孔长大于声束直径的圆柱孔称为长横孔。当长横孔贯通试块时又可称为横通孔。长横孔广泛于焊缝的超声波探伤，其原因有三： 焊缝中出现的缺陷多为长条形，长横孔的反

35、射规律与其接近； 圆柱面具有各向对称性，能适应不同角度的斜探头； 长横孔反射声压的规律性较好，利用长横孔反射波所作的距离波幅曲线较为光顺。 孔长大于孔径，但小于声束直径的圆柱孔称为短横孔。它的反射声压变化规律在近场时类似于长横孔，在远场时接近于平底孔。它也能适应不同角度的斜探头，故有的焊缝超声波探伤标准中采用了这种孔型作为评价基准和参考反射体。 短横孔加工难度相对较大，为克服边界效应，在试块的侧面还要加工一个半圆弧（实际上也只能部分消除边界效应）。这种试块是我国独有的试块。 V型槽 钢管超声波探伤时一般采用V型槽作为调整灵敏度和判伤的基准。通常是从被探钢管上截取一段，在管子的内外壁各加工一个V

36、型槽，其张角为 60，深度为管子壁厚的一定百分比（例如管壁厚度的5）。 扫查扫查 在进行超声波检测时，探伤面上探头在进行超声波检测时，探伤面上探头与试件的相对运动称为扫查。与试件的相对运动称为扫查。扫查一般考虑两个原则，一是保证试件的整个检查区有足够的声束覆盖以避免漏检；二是扫查过程中声束人射方向始终符合所规定的要求。 1、扫查速度、扫查速度 为使缺陷回波能充分地被探头接收，并在示波屏上有明显的显示或在记录装置上能得到明确的记录，扫查速度V应当适当。通常，这取决于探头有效尺寸和仪器重复频率。探头有效直径D愈大，重复频率f愈高，扫查速度V可以相应高一些。一般标准都规定扫查速度不得大于150mms。 扫查过程中应给探头以适当的和一致的压力(指直接接触而言)；否则，耦合液厚度会发生变化，使探伤灵敏度不稳定。 扫查过程中，探头的方向应严格按照扫查方式的规定(斜射探头尤应注意)。因为探头移动方向的改变对于单探头探伤，将因入射波的方向改变而
