长输管道EPC作业带准备作业指导书

1、中国石油天然气集团公司中卫中卫- -贵阳联络线工程贵阳联络线工程( (第六标段第六标段) )合同号：合同号：EPC 作业文件作业带准备作业指导书作业带准备作业指导书编 码ZG6-M-QU-WG-0002A12011/11/20初步使用赵保存詹胜文王斌版本日期文件状态起草人EPC 审核人EPC 批准人中卫-贵阳联络线渝黔段及支线管道工程中国石油管道局联合体 EPC 项目部第 1 页 共 1 页目目 录录1.适用范围 .12.编制依据 .13.工作流程 .14.一般要求 .25.作业步骤 .26.验收 .6中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质

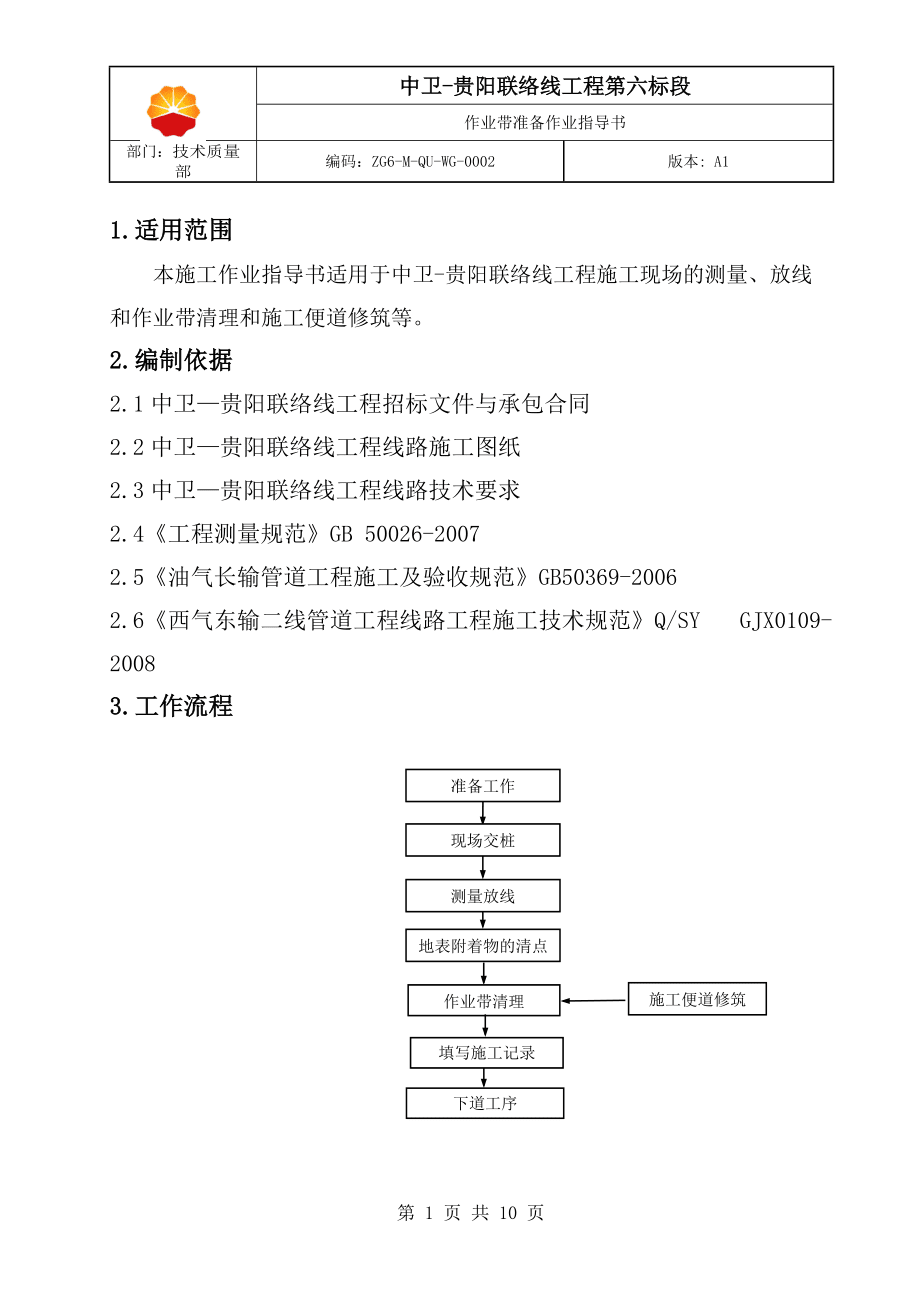

2、量部编码：ZG6-M-QU-WG-0002版本: A1第 1 页 共 10 页1.1.适用范围适用范围本施工作业指导书适用于中卫-贵阳联络线工程施工现场的测量、放线和作业带清理和施工便道修筑等。2.2.编制依据编制依据2.1 中卫贵阳联络线工程招标文件与承包合同2.2 中卫贵阳联络线工程线路施工图纸2.3 中卫贵阳联络线工程线路技术要求2.4工程测量规范GB 50026-20072.5油气长输管道工程施工及验收规范GB50369-20062.6西气东输二线管道工程线路工程施工技术规范Q/SY GJX0109-20083.3.工作流程工作流程填写施工记录下道工序地表附着物的清点作业带清理施工便道

3、修筑测量放线现场交桩准备工作中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版本: A1第 2 页 共 10 页4.4.一般要求一般要求4.1 测量、放线应由参加接桩的测量技术人员进行，测量人员应有资格和测量经验。4.2 进行作业带清理作业的机械手应有机械设备操作资格和设备操作经验。4.3 测量放线采用的 GPS、全站仪或经纬仪等测量仪器精度应满足施工要求，必须经国家法定计量检定机构检定并在有效期内。4.4 用于作业带清理的设备应具有良好的机械性能，不应因燃料泄露或机油泄露对环境造成污染。4.5 测量应依据招

4、标文件、批准的施工图纸、中线成果表等。4.6 测量应遵守工程测量规范 （GB50026-2007） 、规范和设计要求进行。4.7 扫线作业应符合相关规范和设计中的有关规定。4.8 作业带清扫后应保证作业范围内的地面障碍物得到清除，作业带内相对平坦，能满足施工设备和车辆行走安全。5.5.作业步骤作业步骤5.15.1交桩交桩5.1.1 线路桩交接应在施工图设计完成并获批准后进行，其工作程序为：交桩准备现场交桩填写交桩记录表护桩。5.1.2 交桩工作由监理、EPC 设计部、施工承包商共同参加，交桩时应备好交桩图纸和相关资料。5.1.3 根据施工图纸对中心线控制桩、控制性水准点等进行交接。交桩时应中卫

5、中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版本: A1第 3 页 共 10 页把施工图纸和现场交接的控制桩一一对应，控制桩上应注明桩号。5.1.4 施工单位应根据线路平面图和断面图进行核对并认为接桩正确后，填写设计交桩记录。5.1.5 交接桩前丢失的控制桩和水准点应由设计部门恢复，恢复后重新进行交接。施工单位接桩后应采取护桩措施，对水准点、控制桩进行保护并作出明显的标记或记住周围参照物。5.25.2测量放线测量放线5.2.1 施工承包商应依据批准的线路施工图，对交接的控制桩、水准标桩进行复核，在复核后进行放

6、线。5.2.2 测量放线应由测量技术人员进行，测量人员应有资格和测量经验。测量放线过程中可采用 GPS 定位，全站仪或经纬仪测量。5.2.3 根据线路中心控制桩放出线路中心线并作出标记。在一般地段可每100m 设置一个百米桩，在地势起伏较大的地段或穿越位置，应在线路中心线上设置纵向变坡桩、曲线加密桩、标志桩，在转角桩处应标注桩号和转角角度等信息。 5.2.4 对于弹性敷设地段，应保证弹性敷设曲率半径应不小于 1000D（D 为管道外径） 。弹性敷设应通过“工兵法” 、 “解析法”或“总偏角法”进行测量放样,详见附录。5.2.5 在采用冷弯管敷设的转角时，应在曲线的始点、终点上设桩，并在曲线段上

7、设置加密桩，桩间隔应不大于 10m。测量记录应包括该处曲线的始、中、终点应注明曲线半径、角度、切线长度和外矢矩等。5.2.6 在河流、沟渠、公路、铁路、地下障碍物穿越段的两端，线路站场、中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版本: A1第 4 页 共 10 页阀室的两端及管线壁厚、防腐层等级变化分界处应设置临时标志桩，并记录或注明参数、起止里程等信息。临时标志桩表面应写明桩号及“变壁厚” 、“变防腐等级”等注释。5.2.7 在存在地下障碍物的地方，应设置标志桩并注明障碍物名称、埋深和尺寸信息等。5.

8、2.8 在中心控制桩和施工作业带边界线桩定好后，放出管道中心线和作业带边界线。5.2.9 施工作业带边界线宜在作业带清理前放出，管线中心线宜在管沟开挖前放出。 5.35.3作业带清理作业带清理5.3.1 作业带清理应在放线完成和土地征用完成后进行。清理开始前，施工承包商应汇同 EPC 项目部、工程监理、地方政府等有关部门对施工作业带内地上、地下各种建（构）筑物和植（作）物、林木等进行清点造册。5.3.2 作业带清理在技术员的指导下进行，机械操作手应具备资格并有相关设备操作经验，用于作业带清理的机械设备应处于良好的工作状态。5.3.3 清理作业带时，应保护好线路控制桩，如有损坏应立即补桩修复。5

9、.3.4 对于作业带范围内的影响设备通行和人员作业的石块、杂草、树木等应清理干净，沟、坎应予平整，有积水的地势低洼地段应排水填平。对于影响施工的地上建筑物或地下隐蔽物应在物权所有者同意后进行保护后实施。5.3.5 在农田、果林、草原、树林以及含有水利灌溉设施的地段，进行施工作业带清理时应最大限度的采取保护措施，减少植被损失、防止产生水土流失。同时为减少对农田、果园、林木地段的破坏，应尽量减少作业带的宽度，中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版本: A1第 5 页 共 10 页以减少对农田、果园、林

10、木地段的占地。5.3.6 在农田地段，对灌溉、泄洪，以及其它不允许堵截的沟渠，应首先避免在灌溉期内进行施工作业。如无法避免在灌溉期施工时，应采取临时措施保证灌溉用水不受影响，如采取修建旁通渠、铺设临时函管或搭设便桥等措施。5.3.7 对于山区、丘陵地段对施工作业带内及附近有可能危及施工作业安全的滑坡、危岩、岩堆等应彻底清除并采取有效的防护措施。5.3.8 清理施工作业带时，应尽量减少对表土的挠动，减少因土质松散造成的水土流失。5.3.9 对于梯田地段或山区台阶地段，应将台阶的石块单独放置，以备台阶恢复，同时保护地表土不流失。5.45.4施工便道修筑施工便道修筑5.4.1 施工便道包括施工作业带

11、内的便道和连接施工作业带与现有运输道路之间的匝道。5.4.2 施工便道应平坦并具有足够的承压强度，能保证施工机具设备的行驶安全。5.4.3 施工作业带内的便道应修在靠现有运输道路一侧。5.4.5 施工作业带清理时应对施工作业带内的便道进行压实处理。5.4.6 使用干线道路前，应事先征得道路主管部门的同意，并办理有关手续。5.4.7 连接施工作业带与现有运输道路匝道的修筑应平缓接通，应尽量利用现有道路与平坦谷地等当地道路。 中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版本: A1第 6 页 共 10 页5.

12、4.8 施工便道的宽度不宜大于 6m，大约每 2km 设置一个会车处，弯道和会车处的路面宽度不大于 10m，弯道的转弯半径应满足调车要求。5.4.9 在河床、河谷、沟谷、山洪冲刷和受泥石流影响的区域，修筑施工便道应与后续工序相衔接，且不应在洪水期施工。5.4.10 施工便道经过埋设较浅的地下障碍物时，应与其使用管理方及时联系，商定保护措施。6.6.验收验收在完成每一项工作后，应认真填写相关施工记录，在 EPC 技术质量部和监理验收合格后，方能进行下道工序施工。中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版

13、本: A1第 7 页 共 10 页附录：埋地管道弹性敷设的现场放线方法1.纵向弹性曲线放线1.1 按设计的纵断面图，在实地根据断面地形特点和里程，找到曲线上的起点 M、中点 O 和末点 N 及其它控制点的实地位置。1.2 这些点位上应打好桩，各桩上应注明标高、挖深。1.3 管沟开挖。1.4 成沟后应将沟底修成平缓圆弧段。2.水平弹性敷设放线2.1 “工兵”法放样2.1.1 在实地应确定切线 T 的端点 M、O、N 的位置（图 1） 。图 1 工兵法放样2.1.2 将切线 T 等分若干段（一般每段宜为 10m 或 20m） ，依次编分点号 1、2、3、4。2.1.3 用四根花杆找出各相邻直线（如

14、 11、22）的交点（如 A 点）中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版本: A1第 8 页 共 10 页。 2.1.4 宜用绳索经过 M、A、B、C、N 连成圆弧曲线。2.2 “坐标法”放样 2.2.1 利用曲线的 X、Y 坐标值放样（图 2） ，适用于地形开阔平坦的地区。图 2 坐标法放样2.2.2 把切线 T=MO 或 T=NO 作为 X 轴，过 M 点或 N 点的曲线半径R=MO或 R=NO作为 Y 轴，计算出 1、2、3n 各点的直角坐标（Xi、Yi）值，在现场用钢尺从切线起点 M 或

15、N 沿 MO 或 NO 方向量出各点的间距 Xi（一般取整数，如 10m、20m） ，插测钎做标记，再过此点做垂线量出 Yi 值，直到 P 点，然后用绳索连接M、1、2、n、P、n2 、1 、N 各点成弧形曲线。为方便计算，纵坐标值可按下式计算：Y= X2/R（1+cos）当 较小时，可近似采用下式：Y= X2/2R中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版本: A1第 9 页 共 10 页2.3 “总偏角法”放样2.3.1 地势不太开阔或曲线半径很大时，常用偏角和弦长来测设曲线，方法简单，结果正确。

16、 2.3.2 理论计算 a) 计算偏角和弦长，见图 3。图 3 总偏角法放样设 M 点到 1 点的弧长为 e，n 点到 N 点的弧长为 q，其它各点间弧长为S（一般取一整数，如 10m、20m） ，则各弧长所对圆心角为： d1=3437.8（e/ R） d2=3437.8（q/R） d=3437.8（S/R） 相应于弧长 e、q、S 的弦长分别为： a1=2Rsin（d1/2） a2=2Rsin（d2/2） a=2Rsin（d/2） b) 曲线上各点的总偏角中卫中卫- -贵阳联络线工程第六标段贵阳联络线工程第六标段 作业带准备作业指导书部门：技术质量部编码：ZG6-M-QU-WG-0002版本

17、: A1第 10 页 共 10 页 因半径 R 很大，弧长 d 同所对应的弦长 a 可以看作相等。切线和弦的夹角等于弦所对圆心角的一半，可以从图中得出曲线上各点的总偏角为： OM1=d1/2 OM2=d1/2+d/2 OM3=d1/2+d OMN=d1/2+ d/2+d/2+d/2+d2/2=/2 有了各点的总偏角和各点间的弦长，弦长可用弧长代替，可在实地测设。 2.3.3 实地测设方法 将仪器安置在 M 点，使游标读数为 0o00后视 O 点，然后松开上盘使游标读数为 d1/2，并沿 M1 方向在地面上量出一段相应于 e 弧的弦长 a1 得 1 点位置。再松开上盘，使游标读数为 d1/2+d/2，同时把尺子零点对准 1 点，以1 点为圆心，以相应于弧长 S 的弦长 a 为半径摆动钢尺，它与视线相交的点即为 2 点的位置。同方定出地面上其它各点，最后定出 N 点，看其是否与原有 N 点相符。否则，重新测设。若 N 点与原有 N 点相符，连接M、1、
