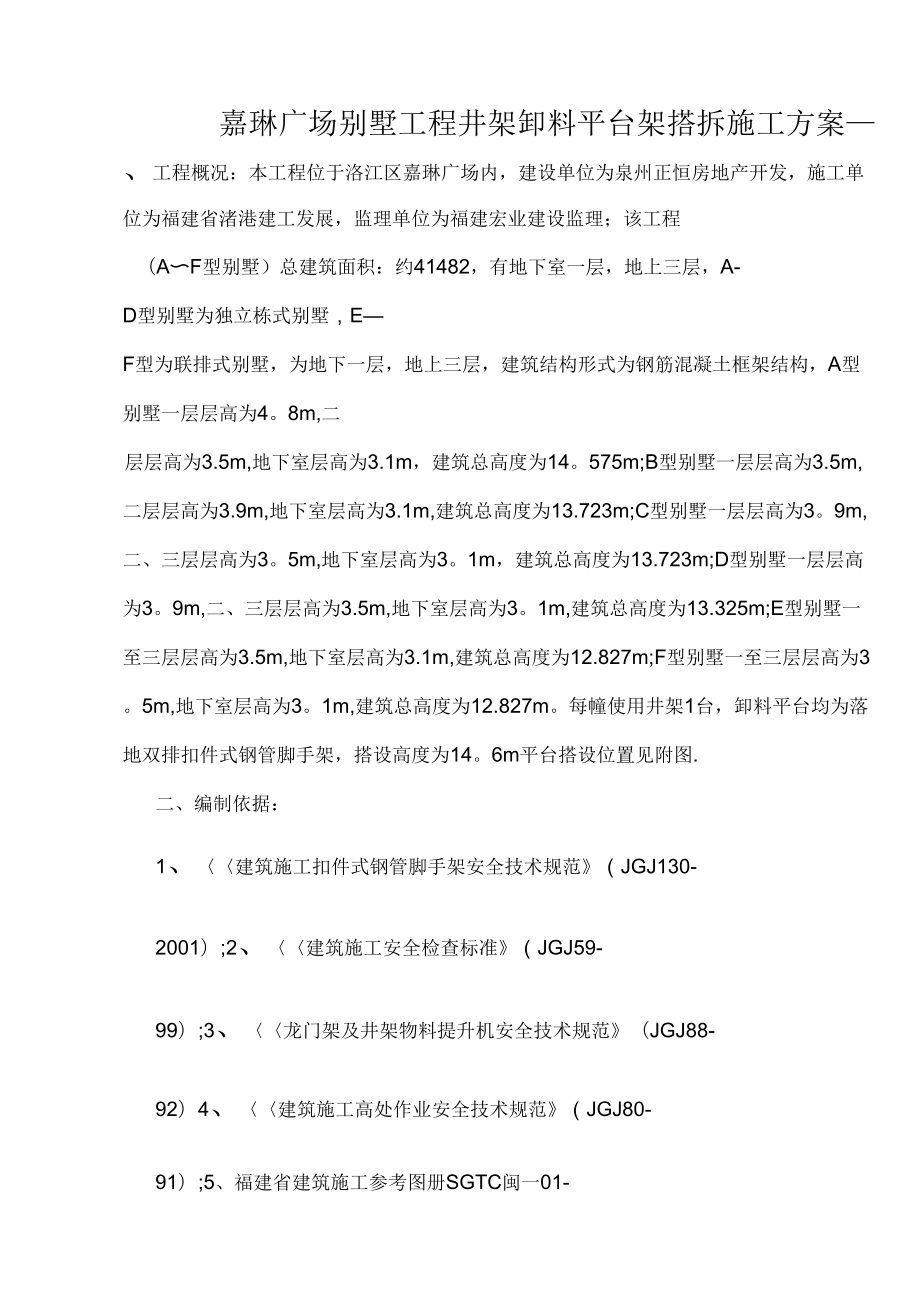

1、（施工方案）井架卸料平台架搭拆施工方案）（可以直接使用，可编辑优秀版资料，欢迎下载）嘉琳广场别墅工程卸料平台搭拆方案编制单位：福建省渚港建工发展编制人：公司技术负责人：嘉琳广场别墅工程井架卸料平台架搭拆施工方案、工程概况：本工程位于洛江区嘉琳广场内，建设单位为泉州正恒房地产开发，施工单位为福建省渚港建工发展，监理单位为福建宏业建设监理；该工程（AF型别墅）总建筑面积：约41482，有地下室一层，地上三层，A-D型别墅为独立栋式别墅，EF型为联排式别墅，为地下一层，地上三层，建筑结构形式为钢筋混凝土框架结构，A型别墅一层层高为4。8m,二层层高为3.5m,地下室层高为3.1m，建筑总高度为14。

2、575m;B型别墅一层层高为3.5m,二层层高为3.9m,地下室层高为3.1m,建筑总高度为13.723m;C型别墅一层层高为3。9m,二、三层层高为3。5m,地下室层高为3。1m，建筑总高度为13.723m;D型别墅一层层高为3。9m,二、三层层高为3.5m,地下室层高为3。1m,建筑总高度为13.325m;E型别墅一至三层层高为3.5m,地下室层高为3.1m,建筑总高度为12.827m;F型别墅一至三层层高为3。5m,地下室层高为3。1m,建筑总高度为12.827m。每幢使用井架1台，卸料平台均为落地双排扣件式钢管脚手架，搭设高度为14。6m平台搭设位置见附图.二、编制依据：1、建筑施工扣

3、件式钢管脚手架安全技术规范（JGJ130-2001）;2、建筑施工安全检查标准（JGJ59-99）;3、龙门架及井架物料提升机安全技术规范（JGJ88-92）4、建筑施工高处作业安全技术规范（JGJ80-91）;5、福建省建筑施工参考图册SGTC闽一01-2003施工电梯、井字架卸料平台及防护门搭设；6、本工程施工图等.三、平台设计计算：根据施工图各层结构形式进行平台设计，确定平台的搭设位置和构造尺寸（同福建省建筑施工参考图册SGTC闽一01-2003卸料平台及防护门搭设图），一层大横杆步距定为3步；二层平台板高于二层板面0.1m左右，四楼层与图册搭法相同，大横杆步距定为2。0m和2。3m相互

4、交替。福建省建筑施工参考图册SGTC闽一01-2003附录二已经对平台架按要求进行设计计算（验算），按图册搭法可满足安全使用要求，此处不再进行重复计算。四、施工准备工作：1、人员组织：由公司专业搭架班组搭设，持有登高作业安全操作资格证的工人3-4人上岗作业。上岗前对搭设工人进行安全技术交底。2、材料选用、验收：A、杆件：选用符合直缝电焊钢管（GB/T13793）的48X3。5mm钢管，立杆长度：6m纵向水平杆、扫地杆长度:22。2m，横向水平杆、扫地杆长度：1.261。4m，长斜撑杆长度：2.1m,短斜撑杆长度：1.5m,连墙杆长度：1m其它杆件：1.5-4。5m若干；B、扣件：采用符合钢管脚

5、手架扣件（GB15831）!勺扣件；G脚手板：采用5X10cm方木作楞木，上铺七夹板（1830X915X18mm）;DX防护门：采用如图册第14页“防护门结构详图”，按图册要求选用材料。搭设前必须对钢管扣件、脚手板等材料进行检查验收，严禁使用不合格产品。3、地基与基础：基础地面进行夯实，使其承载力达到60KN/m,在其上浇注200mm厚C15碌垫层，做好排水措施，保证不积水。五、平台搭设：1、搭设顺序：立杆一一纵向扫地杆一横向扫地杆-第一步纵向水平杆一-第一步横向水平杆一-第二步纵向水平杆一-第二步横向水平杆-连墙杆（每楼层设置一组）-第三步纵向水平杆-依以上顺序直至所需高度。之字型斜撑、扶手

6、、中栏杆及八字撑应随架体的升高同步搭设。2、脚手板的铺设：在卸料平台每层沿纵向铺设5X10cm方木，用12#锌钢丝将其与平台架的水平杆绑扎牢固，后在方木上满铺七夹板，采用铁钉将七夹板与方木钉牢固。3、防护栏杆、挡脚板及防护网的搭设：在平台架卸料层两侧面设置1。2m高双横杆防护栏杆（上杆高0。6m,下杆高1.2m）,并设置挡脚板或安全立网防护。4、防护门的安装、使用：井架卸料平台：将防护门安装在靠近井架侧的立柱上，门高1.82.0m,且应保证防护门不能向平台外侧开启，只可向平台内侧开启；只有当吊篮到达卸料层时，卸料人员才能打开防护门，进行卸料工作，卸料完成后，卸料人员应及时关好防护门，才能启动井

7、字架5、搭设技术要求：相邻立杆接头不得在同一高度内，其在高度上应错开不小于500mm,对接扣件开口应朝内。 纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面50颇。 纵向扫地杆应固定在距离地面200mm的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上。 连墙杆应设置于平台架沿建筑物侧立杆竖直距离主节点不大于200 mm处.连墙杆应水平设置，或稍向下斜（不大于10度）。连墙杆预埋插管埋深不得小于250mmo之字横向斜撑的旋转扣件距离主节点不大于100mmo 扣件螺栓拧紧扭力不应小于40N.m，且不应大于65N。m。各杆件伸出扣件盖边缘的长度不小于100颇。 挡脚板和防护栏杆应设置在立柱

8、内. 脚手板靠近建筑物侧应低2030mm. 卸料平台应挂设限定荷载牌和安全警示牌，最大荷载为600kg. 卸料平台搭设好后，应由项目负责人组织有关人员进行验收，验收合格后方可投入使用。六、卸料平台拆除：1、拆除卸料平台架应全面检查架体的扣件连接、连墙件、是否符合构造要求，并对施工人员进行安全技术交底.2、清除架上的杂物及地面上的障碍物。3、严格遵守拆除顺序，做到一步一清，不得上下抛扔材料、杂物等。七、搭拆作业安全注意事项：1、未取得登高作业安全操作证或证件过期的人员不得从事架子的搭设与拆除作业.搭设或拆除作业前，应对作业人员进行安全技术交底。2、搭（拆）作业时，作业人员应做好个人防护：戴好安全帽，扣好帽带；穿好软底鞋；系好安全带；衣着应灵便，不得穿“三鞋”.3、搭（拆）作业时，应注意周围环境、机械设备吊装、电气线路等情况，防止意外事故发生。4、光线不足或夜间，不得从事架子的搭拆作业。5、上下传送材料应充分利用垂直运输机械。采用人工时应用滑轮或多人接传,禁止上下抛掷.6、拆除作业应由上到下逐根逐步完整拆除，一步一清。当仅部份拆除时，应在拆除前将未拆的端部采取封闭及加强措施。7、拆除过程应精心作业，防止损坏建筑
