度特种设备无损检测UT专业Ⅱ级理论试卷汇总

1、 考 号： 姓名： 密 封 线2012年度特种设备无损检测UT专业级人员考试理论试卷成绩：题号题 型分值扣分阅卷人签章一是非题30二单项选择题20三多项选择题10四问答题15五计算题15六工艺题10总 计1002012年4月26日8：3011：00 长沙湖南省特种设备无损检测人员资格考核委员会一是非题（在括号内，正确的划，错误的划×。每题 1.2分，共30分）1、对超声波而言，因C=f,所以超声波的频率越高，传播速度越快。（ X ）2、超声波垂直入射到平界面时，声强反射率与声强透射率之和等于1 。（ O ）3、对同一个直探头来说，在钢中的近场长度比在水中的近场长度小。 （ O ）4、

2、材料的声阻抗越大，超声波传播时衰减越大 。 （ X ）5、超声波的波长越长，声束扩散角就越大，发现小缺陷的能力也就越强。（ X ）6、声波源辐射的超声波，总是在声束中心轴线上的声压为最高。（ O ）7、轴类工件外圆径向探伤时，曲底面回波声压与同声程理想大平面声压相同。 （ O ）8、一般不采用从堆焊层一侧探测的方法检测堆焊层缺陷。 （ X ）9、压电晶片的压电应变常数（d33）大，则说明该晶片接收性能好。（ X ） 10、利用CSK-IA试块上50mm孔与两侧面的距离，能精确测定直探头盲区的数值。 （ X ） 11、用双晶直探头对平面工件探伤时，最好的操作方法是使隔声层垂直于探头扫查方向， （

3、 O ）12、同一探头在钢中的近场N要比在水中的近场长。 （ X ）13、焊缝斜角探伤采用液态耦合剂,说明横波可通过液态介质薄层。 （ X ）14、锻件探伤中，如缺陷引起底波明显下降或消失时，说明锻件中不存在较严重的缺陷。 （ X ）15、焊缝探伤所用斜探头，当楔块底面前部磨损较大时，其K值将变大。（ X ） 16、在锻件的超声波检测中，选择探测面的一个很重要的原则是：应从互相垂直的两个方向上作百分之百的扫查 。 （ O ）17、利用工件底波调节探伤灵敏度，当底面粗糙或有附着物时，将使底面反射率降低，底波下降，这样调整的探伤灵敏度将会偏低。 （ X ） 18、小径管通常采用V型坡口，未熔合多出

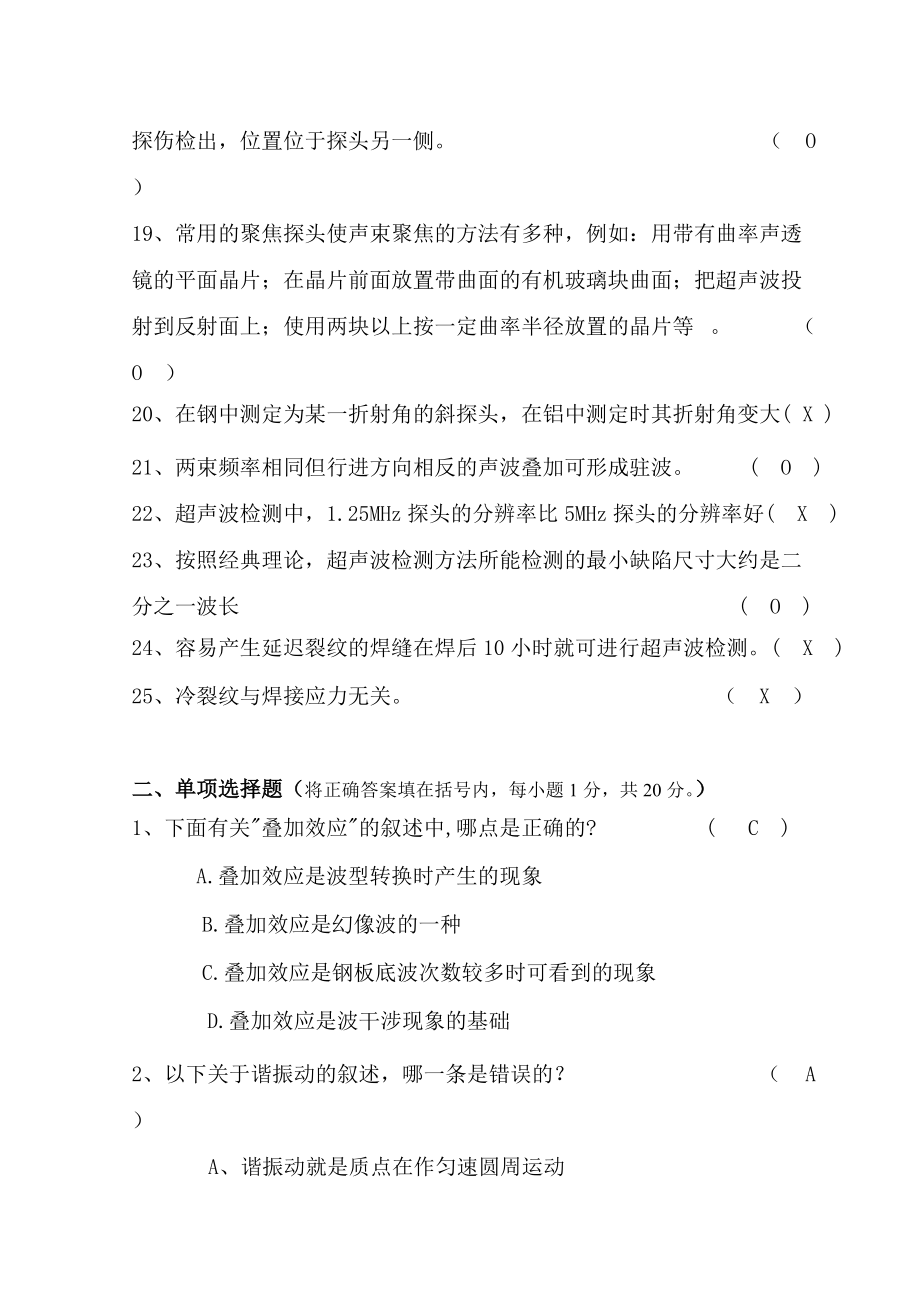

4、现在坡口面上，一般一次波探伤检出，位置位于探头另一侧。 （ O ） 19、常用的聚焦探头使声束聚焦的方法有多种，例如：用带有曲率声透镜的平面晶片；在晶片前面放置带曲面的有机玻璃块曲面；把超声波投射到反射面上；使用两块以上按一定曲率半径放置的晶片等 。 （ O ）20、在钢中测定为某一折射角的斜探头，在铝中测定时其折射角变大( X )21、两束频率相同但行进方向相反的声波叠加可形成驻波。 ( O )22、超声波检测中，1.25MHz探头的分辨率比5MHz探头的分辨率好( X )23、按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是二分之一波长 ( O )24、容易产生延迟裂纹的焊缝在焊后

5、10小时就可进行超声波检测。( X )25、冷裂纹与焊接应力无关。 （ X ）二、单项选择题（将正确答案填在括号内，每小题1分，共20分。）1、下面有关"叠加效应"的叙述中,哪点是正确的? ( C )A.叠加效应是波型转换时产生的现象B.叠加效应是幻像波的一种C.叠加效应是钢板底波次数较多时可看到的现象D.叠加效应是波干涉现象的基础2、以下关于谐振动的叙述，哪一条是错误的？ （ A ）A、谐振动就是质点在作匀速圆周运动B、任何复杂振动都可视为多个谐振动的合成C、在谐振动中，质点在位移最大处受力最大，速度为零D、在谐振动中，质点在平衡位置速度最大，受力为零3、下面有关61&#

6、176;反射波的说法，哪一点是错误的？ （ B ）A、产生61°反射时，纵波入射角与横波反射角之和为90°B、产生61°反射时，纵波入射角为61°横波反射角为29°C、产生61°反射时，横波入射角为29°，纵波反射角为61°D、产生61°反射时，其声程是恒定的4、在超声波探伤的管理中，为了保证探伤结果的可靠性，除了完全执行检验规程和增强责任心之外，还应建立的制度是 （ D ）A.现场记录制度 B.统一的探伤方法制度C.统一的报告制度 D.互检和复检制度5、脉冲反射式超声波探伤仪中，产生触发脉冲的电路单元叫

7、做 （ C ）A、发射电路 B、扫描电路 C、同步电路 D、显示电路6、以下关于双晶探头性能特点的叙述，错误的是： （ A ）A、灵敏度低 B、工件中近场区长度小C、杂波少盲区小 D、主要用于检测近表面缺陷7、筒形锻件最主要探测方向是 （ A ）A、直探头端面和外圆面探伤 B、直探头侧面探伤C、斜探头外圆面周向探伤 D、以上都是8、对有加强高的焊缝作斜平行扫查探测焊缝横向缺陷时，应 （ D ）A、保持灵敏度不变 B、适当提高灵敏度C、增加大K值探头探测 D、以上B和C9、对接焊缝探伤时，在CSK-A试块上测得数据绘制距离-dB曲线，现要计入表面补偿4dB，则应 （ D ）A、半测长线下移4dB

8、 B、将判废线下移4dBC、三条线同时上移4dB D、三条线同时下移4dB 10、探伤时采用较高的探测频率，可有利于 （ D ）A、发现较小的缺陷 B、区分开相邻的缺陷C、改善声束指向性 D、以上全部11、在C级焊缝探伤中用直探头探测焊缝两侧母材，其目的是： （ B ）A、提高焊缝两侧母材的验收标准，以保证焊缝质量 B、探测可能影响斜探头探测结果的分层C、防止焊接时产生焊接缺陷 D、以上都是12.超声波在传播过程中仅有 ( D )A.能量的传递 B.质点发生振动 C.质点的位移 D.以上都是 13.超声波检测中所谓缺陷的指示长度，指的是 （ C ）A.采用当量试块比较法测定的结果 B.对大于声

9、束的缺陷，采用底波对比而测得的结果C.根据缺陷反射波高和探头移动的距离而测得的结果 D.缺陷定量法之一，和AVG曲线的原理相同14、超声波入射到异质界面时，可能发生： （ D ）A、反射 B、折射 C、波型转换 D、以上都是15、根据JB/T4730-2005，承压设备无损检测的规定，锅炉压力容器全焊透T型焊接接头的超声检测，当采用斜探头探测时，距离波幅曲线灵敏度应以（ D ）确定。A、翼板厚度 B、翼板厚度和腹板厚度中较大者C、腹板厚度 D、翼板厚度和腹板厚度中较小者16、超声波由A介质透入B介质时，如果面对入射方向的界面为一个凸面，并且声速CACB,则该曲面将对透过波 （ A ）A、起聚焦

10、作用  B、起发散作用  C、不起作用  D、有时聚焦，有时发散17、下列关于超声波探伤试块的作用叙述不正确的是 （ D ）A、确定探伤灵敏度 B、测试仪器和探头性能C、调整扫描速度 D、评判缺陷性质18、以下有关锻件白点的叙述，错误的是： （ C ）A、白点通常出现在大截面锻件的中心部位 B、白点的回波为清 晰的林状波C、白点对底波的影响不大 D、一旦判断有白点，该锻件即为不合格19、根据JB/T4730-2005规定，对管座角焊缝进行超声检测时 （ A ）A、应以直探头为主，对直探头检测不到的区域，必要时应增加斜探头检测B、必须使用直探头和至少1个斜探头C、以

11、斜探头为主，直探头作补充D、使用直探头和至少2个斜探头20、在板厚为50mm的一段450mm长焊缝内，发现同一直线上有3处指示长度为9mm的缺陷，缺陷间距均为8mm，根据JB/T4730-2005，该焊缝应评定为多少级？ （ A ）A、 B、 C、 D、三、多项选择题（将正确答案的序号填在括号内，每题2分，共10分。全部填对方可得分。）1、锻件探伤中，如果材料的晶粒粗大，通常会引起 （ A B C D ）A、底波降低或消失 B、有较高的“噪声”显示C、使声波穿透力降低 D、出现林状回波2、A型扫描显示中，从荧光屏上直接可获得的信息是 （ A C ）A、缺陷回波的幅度大小 B、缺陷的形状C、缺陷

12、回波的传播时间 D、缺陷的性质3、根据JB/T4730.3-2005承压设备无损检测标准规定，以下关于钢对接焊接接头C级检测的叙述，正确的是： （ A B D ）A、应将焊缝余高磨平；B、一般用两种K值探头，其折射角相差应不小于10°，其中一个折射角应为45°；C、对母材的检测，按钢板超声检测方法调整检测灵敏度；D、检测横向缺陷时，应将各线灵敏度均提高6dB。4、斜探头检测焊缝时,必须正确调整仪器的水平或深度比例,主要是为 （ A C D ）A.识别焊道回波和缺陷波 B.判定缺陷的大小 C.判定缺陷的长度 D.判断缺陷的位置 5、以下有关TOFD检测的叙述，正确的是 （ A

13、 B ）A、缺陷的衍射信号与缺陷的方向无关 B、缺陷的定量不依懒于缺陷的回波高度 C、超声波束覆盖区域大，不存在盲区 D、衍射信号较弱，易受噪声影响四、问答题（每题4分，共16分。）1、什么叫标准试块、对比试块、模拟试块，各有什么用途？标准试块是由权威部门制定的试块，其特性和制作要求有专门的标准规定，用于仪器探头系统性能测试校准和检测校准。对比试块是以特定方法检测特定工件时采用的试块，含有意义明确的人工反射体，主要用于检测校准、评估缺陷的当量尺寸、以及将所检测出的不连续信号与试块中已知反射体产生的信号进行比较。模拟试块是含模拟缺陷的试块，可以是模拟工件中实际缺陷而制作的样件，或者是在以往检测中

14、发现的含有自然缺陷的样件，主要用于检测方法的研究、无损检测人员资格考核和评价、评价和验证仪器探头系统的检测能力和检测工艺等。2、简述堆焊层中常见缺陷、晶粒结构特点和常用检测方法。1）堆焊层中常见的缺陷有：（1）金属中的缺陷如气孔、夹渣等; （2）堆焊层与母材的未结合;(3)堆焊层下母材的再热裂纹。2）奥氏体晶粒粗大，超声波衰减严重；堆焊层金属在冷却时，母材方向散热好，奥氏体晶粒生长取向基本垂直于母材，声学性能各向异性明显。3）常用的检测方法有：（1）对于堆焊层金属中的缺陷，采用双晶直探头或纵波斜探头检测；（2）对于未结合层缺陷，采用纵波直探头在母材侧检测或纵波双晶直探头在堆焊层侧检测；（3）堆

15、焊层下母材再热裂纹采用纵波双晶直探头或双晶斜探头在堆焊层侧进行检测。3、什么叫探伤灵敏度？常用的调节探伤灵敏度的方法有几种？4、试述来自缺陷本身而影响缺陷回波高度的因素有哪些？五、计算题（共14分。）1、用2.5P 14Z直探头检测300mm厚度的钢锻件，cL=5900m/s，（1）如何利用工件底波调节300/2灵敏度。（4分） （2）发现距探测面200mm处有一缺陷回波，高度比300/2试块平底孔回波高22dB，求此缺陷的平底孔当量。 （4分） 2、用5P14Z直探头对钢材进行超声波探伤，求此探头的近场区长度和指向角的角度（3分）3、采用钢焊缝探伤用的K1斜探头（CL12700m/s，CS=3200ms），检测铝合金焊缝（CS=3100ms），问其实际K值为多大？（3分）六、工艺题（10分）管式反应器（III类容器）的部件如图示，规格为273×34mm，材质为P91（10Cr9Mo1VNb抗拉强度为585MPa），采用氩弧焊打底+手工电弧焊盖面，焊后进行热处理，要求对B2焊缝按JB/T4730.3-2005标准进行100%超声检测，检测技术等级为C级 ，验收级别为I级。现有仪器为：CTS-22（模拟机），HS811E（数字机）；探头：5P14Z、2.5P20Z、2.5P13x13K1、5P9x9K1、 2.5P13x13K2、 5P9x9K2、 2.5P13x13K2
