大同市无线基站工程项目建设实施细则

1、2012年大同市无线基站工程建设实施细则为进一步增强我市移动网络竞争力，支撑全市移动业务发展，保障全市2012 年无线基站工程建设目标的顺利实现，进一步推进全市无线网络工程精确化管理水平的提升，按照差异化竞争策略，特制订以下实施细则。无线基站主要从谈点、设计、土建、外电、塔桅、空调、光缆传输、设备天馈、站点开通、动环安装等十大步骤。工程实施流程：一、设计 设计单位接到谈点人员通知后，因到达现场进行勘察，并根据现场实际情况，在3个工作日内完成单个站点相关专业所有纳入设计范围的图纸及预算。设计第一时间提交至建设单位项目主管处，由项目主管下发给施工、监理单位。 相关考核：如出现设计内容与现场不符扣除

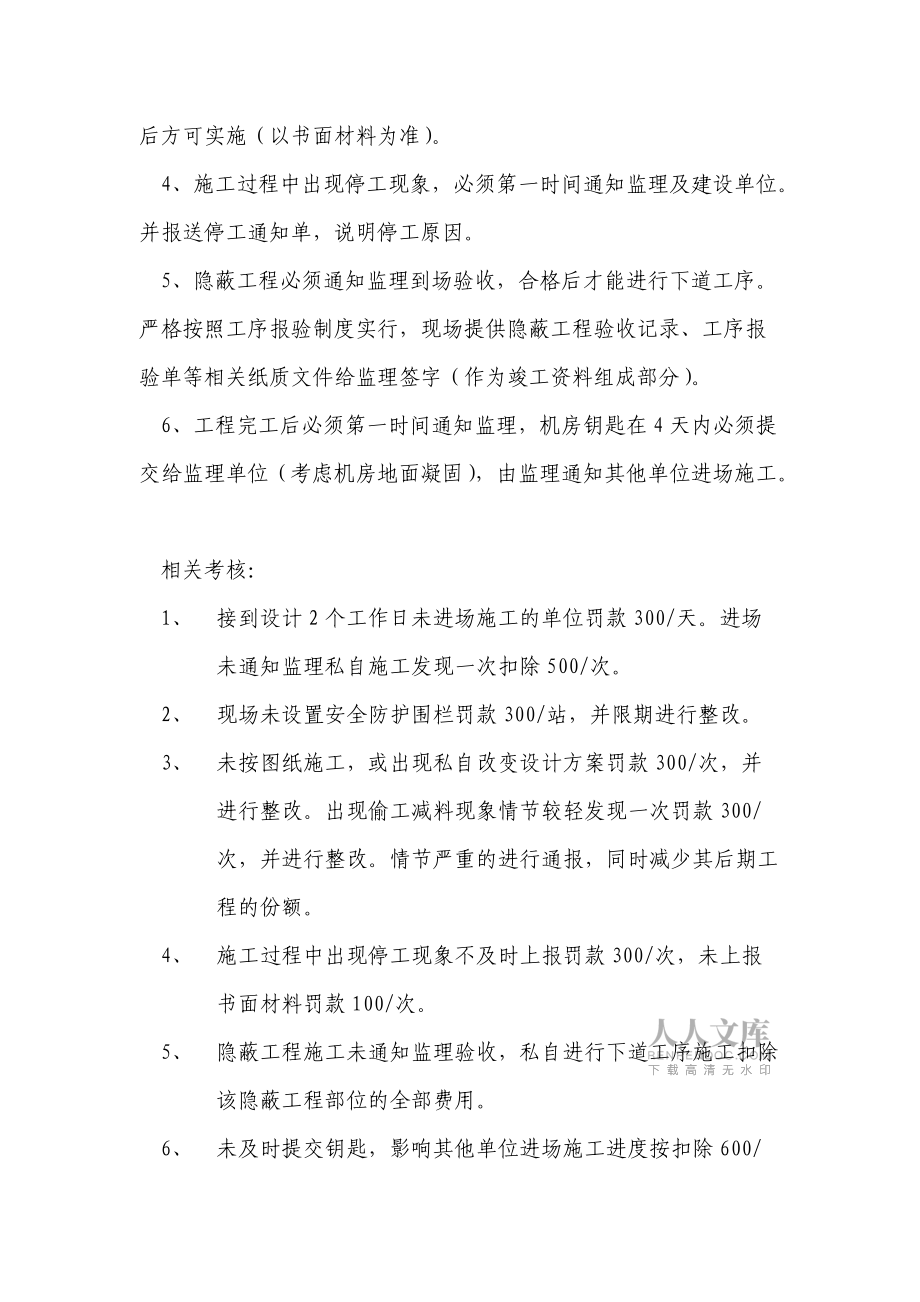

2、300/次，超过时限未出具设计罚款300/天，以此类推。二、土建施工 1、接到设计后，施工单位必须在2个工作日内进场施工（进场施工必须通知监理）。 2、土建开工前必须设置安全防护围栏，避免无关人员进入施工区域。3、施工必须严格按照设计图纸进行，不得随意更改设计方案。如出现需要更改设计情况，必须通过建设单位、设计、监理三方同意后方可实施（以书面材料为准）。4、施工过程中出现停工现象，必须第一时间通知监理及建设单位。并报送停工通知单，说明停工原因。5、隐蔽工程必须通知监理到场验收，合格后才能进行下道工序。严格按照工序报验制度实行，现场提供隐蔽工程验收记录、工序报验单等相关纸质文件给监理签字（作为竣

3、工资料组成部分）。6、工程完工后必须第一时间通知监理，机房钥匙在4天内必须提交给监理单位（考虑机房地面凝固），由监理通知其他单位进场施工。相关考核：1、 接到设计2个工作日未进场施工的单位罚款300/天。进场未通知监理私自施工发现一次扣除500/次。2、 现场未设置安全防护围栏罚款300/站，并限期进行整改。3、 未按图纸施工，或出现私自改变设计方案罚款300/次，并进行整改。出现偷工减料现象情节较轻发现一次罚款300/次，并进行整改。情节严重的进行通报，同时减少其后期工程的份额。4、 施工过程中出现停工现象不及时上报罚款300/次，未上报书面材料罚款100/次。5、 隐蔽工程施工未通知监理验

4、收，私自进行下道工序施工扣除该隐蔽工程部位的全部费用。6、 未及时提交钥匙，影响其他单位进场施工进度按扣除600/天。三、外电 1、土建机房实施过程中（2-4个工作日），由监理通知外电单位做好与供电部门的相关手续办理工作。机房完成后，外电单位必须在5个工作日内完成外电引入工作（考虑需与供电部门交涉，工期相对较长）。2、外电进场施工必须提前一天通知监理，并出具现场勘查后电缆布放的书面方案给监理人员。注：如有设计按照设计图纸施工！3、室内配套安装必须安装设计图纸施工，设备线路安装位置必须合理。并不能出现影响其他设备的安装，所有设备运行必须正常。4、所有电源线的线径必须符合用电负荷要求。电源线铝线4

5、*25、铜线4*16以上。接地线一律采用16平方毫米黄绿色铜线。5、室内所有沿墙走线必须套PVC或PVC波纹管走线，并用线卡固定。不得与其他线缆出现交叉现象，如必须交叉尽量在隐蔽处交叉。6、水泥杆、木杆规格型号必须符合规范要求。7、室外电缆必须进行下地引上方式进入，一律在配电箱上方20-30公分处打孔进入。8、工程出现赔补等相关事项，赔补金额必须得到建设单位同意。并通知监理到场后才能进行。9、工程完工后必须第一时间通知监理，由监理通知其他单位进场施工。相关考核：1、 未按规定时间进场施工延期一天罚款300/天。2、 进场施工未通知监理罚款200/次。3、 未按图纸或相关规范施工300/处。4、

6、 出现电杆及线缆规格型号与设计及规范要求不符罚款500，并按规范拆除整改。5、 赔补未得到建设单位认可，未通知监理到场一律不予承认。6、 完工后未通知监理，导致其他工序进度延误300/天。四、塔桅1、接地监理通知后，施工单位必须在3个工作日内到货安装。2、进场前一天必须通知监理到场，对塔桅及辅助材料进行相关检测后方能进行安装。进场前从事特种作业人员必须提供作业资格证书复印件给现场监理审查存档。（电焊证、电工证、登高证、司吊证等）3、楼顶抱杆及拉线塔必须安装设计位置安装，查看楼体建筑情况，必须考虑楼体承重。4、所有室外走线架必须安装合理，焊接牢固、美观。建议使用40*40*4的角钢及40*4的扁

7、钢焊接，由于现场需要转角方便切割及连接。所有室外走线架必须焊接成为整体，并做接地处理。5、室外接地部分（1）地面铁塔塔身必须与引上扁铁连接，最少3个连接点。（2）楼顶塔桅有条件尽量单独制作地网引上，如条件不允许必须与楼宇避雷设施连接，通过大楼接地。（3）必须从接地体利用镀锌扁铁引至馈线窗口外下沿25公分处，安装室外镀锌铁牌。铁牌规格为（60*60*6，长度为50公分），开孔12个。接地铁牌必须安装牢固，引上扁铁必须与铁牌充分焊接。焊接面不小于6公分，四面满焊。6、拉线塔，拉线设置必须合理。必须设置在牢固的女儿墙或立柱上。不得出现松动现象。7、抱杆安装必须利用抱箍固定在可靠的女儿墙上，并增加辅助

8、支撑。（支撑采用50*50*5的角钢，用抱箍或直接焊接至抱杆上方。支撑底部与楼面或女儿墙上用膨胀螺栓固定，并做好防水处理。）8、进场前从事特种作业人员必须提供作业资格证书复印件给现场监理9、工程完工后必须通知监理到场验收。相关考核：1、 接到通知后未按规定时间进场罚款300/天。2、 进场后施工人员无法提供作业资格证书，监理可以现场要求停工。并下发整改通知，如私自施工由施工单位自行承担后果。3、 塔桅规格、安装工艺、材料型号不符合设计要求，监理人员现场下发整改通知，并要求所有材料限期清出工程现场。罚款500/次。同时进行通报批评，并缩小后期工程份额。4、 室外走线架材料不符合相关要求罚款300

9、/次，并限期整改。安装工艺不符合要求扣除300/次，并限期整改。5、 未做接地扣除1000/站；未与有效接地体连接出现假接、虚接罚款500/站；接地导体焊接不牢固，防锈处理不到位罚款300/站，并要求限期整改。6、 塔桅拉线设置不合理，出现松动现象罚款500/处并要求立即整改。7、 无相关作业资格人员不得从事相关作业，发现从事违规作业罚款1000/次。如私自作业后果由施工单位负责。五、空调1、空调室内机安装位置必须符合设计要求，不得随意改变安装位置。如确实因为室外机安装影响，需经过监理到场确定后并通知设计单位进行变更后才能安装。2、空调安装孔洞必须封堵严密。3、安装时不能影响机房其他设备，安装

10、完成后必须清理现场卫生。4、空调电源线走线必须美观，不得与其他线缆交叉。必须套管保护，并用线卡固定牢固。配电箱内走线必须美观合理，需要压接铜鼻子的地方必须压接，不得使用缠绕方式连接。5、安装完成后必须通知监理到场，并进行试运转测试，各项指标达到后安装人员方可离开。相关考核：1、未按设计要求私自改变安装位置罚款300/站，并限期整改。2、孔洞封堵不严罚款100/站。3、如安装影响其他设备损坏照价赔偿，并罚款500/次。4、走线不合理、不美观、未按要求压接铜鼻子罚款200/站，并要求限期整改。5、安装后未通知监理到场验收，未进行试运行测试罚款300/次。并要求重新上站验收。六、光缆传输1、土建进场

11、施工后由监理第一时间通知光缆设计单位进场勘察，设计单位必须在通知后3天内出具设计初步图纸及预算。并提交给光缆项目主管，由项目主管下发给监理、施工单位。2、施工单位接到图纸后必须在3个工作日内进场施工，施工前一天通知监理。3、施工必须严格安装设计图纸施工，如出现路由需要变更必须上报建设主管、监理、设计人员，得到书面确认后方可进行施工。（紧急情况可以电话确认，2天内补齐书面材料。）4、光缆在布放前必须做好单盘测试，监理现场监督。并在测试记录表中做好测试记录。如施工单位未做测试记录，光缆布放后出现损坏或断芯的现象由施工单位负责处理（所有材料及人工费用不予确认）。5、需要新立杆的工程，杆洞埋设深度必须

12、符合规范要求。6、拉线设置必须符合规范要求。7、钢绞线及光缆布放必须符合省公司下发的相关规范要求。8、过电保护必须设置。8、市区布放光缆时，必须设置安全警示标志。9、上杆及人孔内作业时，施工人员必须佩戴安全帽、安全带等必须得防护用具。10、登高作业人员必须提供登高作业资格证书。11、工程完工后，施工单位必须进行光缆测试。测试必须通知监理旁站，未进行测试的一律取消决算中的测试费用。12、完工后3天内必须提交竣工图纸给监理单位，监理单位在7天完成工程的预验收工作。相关考核：1、 光缆设计单位监理通知设计后，在规定工作日未完成设计罚款300/天。2、 施工单位在接到图纸后未按规定日期进场施工罚款30

13、0/天，进场未通知监理200/次。3、 私自改变光缆施工路由罚款500/次，并限期整改。4、 未按规定做光缆单盘测试，布放后由施工单位负责所有损失。5、 立杆不符合规范要求罚款300/根，并限期整改。6、 拉线设置不符合规范要求300/处，并限期整改。7、 钢绞线设置不规范500/次，并限期整改。8、 未按规定设置过电保护300/处，并限期整改。9、 未按规定佩戴安全帽及安全带等安全用品罚款100/每次。10、 完工后未做测试，扣除决算中测试费用。11、 完工后未按时提交竣工图纸罚款200/天。七、设备安装1、土建完成后3天，监理通知设备安装人员进场施工。接到监理通知后5天内设备安装人员必须进

14、场施工。2、设备进场施工必须通知监理。3、设备安装必须严格按照省公司相关规范要求施工。4、室内走线架安装必须符合设计要求，安装必须牢固可靠。5、设备走线必须美观、平直、无交叉。6、天线、馈线安装必须符合规范要求，馈线接地必须按要求设置。7、特种作业人员必须提供特种作业资格证。8、馈线进窗必须预留滴水湾，并做好封堵。9、安装完成后必须做驻波比测试，测试是必须监理到场拍照记录相关数据。10、所有线缆与端子连接不得出现松动现象。11、设备安装完成后2天内必须提交设备安装竣工图纸，通知监理到场验收。相关考核：1、 未按规定时间进场施工罚款200/天。2、 施工未通知监理罚款100/次。3、 设备安装不

15、符合相关规范要求罚款300/站，并限期整改。4、 室内走线架安装不规范罚款200/站，并限期整改。5、 走线不合理，出现明显交叉现象罚款100/处，并限期整改。6、 天馈线安装不符合规范要求罚款100/处，并限期整改。7、 特种作业人员无法提供作业证罚款200/次，私自施工由施工单位负责。8、 未作天馈驻波比测试，扣除决算中测试费用。9、 接线出现松动罚款50/处。10、 完工后未按时提交竣工图纸罚款100/天。八、站点开通1、设备安装完成后，第二天通知光缆人员熔纤。光缆熔纤后当天必须把上下端连接端口提交给设备安装人员。2、设备安装完成后，当天通知监理和督导。督导必须在2天内安排站点开通的相关

16、申请。并上站开通站点，采集相关数据。相关考核：1、 光缆熔接后未按时提交相关端口数据罚款200/次。2、 设备安装完成后督导未按时安排站点开通罚款300/次。九、动环安装1、站点开通后2天内通知施工单位进场施工，接到通知后3天内施工单位必须进场施工。2、施工时必须提前通知监理。3、动环设备安装必须牢固可靠，安装位置必须按照设计图纸施工。4、线缆布放路由必须合理，不得与其他设备线缆交叉。5、施工完成后必须与机房联系，测试相关监控是否运行正常。6、完工后必须完成机房内卫生及所有施工中产生的灰尘清扫。7、完工后必须3天内提交竣工资料。相关考核：1、 接到通知后未按时进场施工罚款200/天。2、 施工

17、未提前通知监理罚款100/次。3、 设备及线缆安装存在工艺问题罚款200/站。4、 完工后未与机房联系测试相关设备性能，导致设备不能正常工作罚款300/次，并限期整改。5、 完工后未清理机房卫生罚款300/次，清理不彻底罚款100/次。6、 完工后未按时提交竣工资料罚款100/天。十、通则1、监理单位现场下发的整改通知单必须签收（实际情况照片为准），并按要求时限整改。不签收的罚款500/次，不按时整改的罚款300/天。2、所有施工单位必须在整个项目开工前，提交施工组织设计方案。未按时提交的罚款500。3、所有施工单位在项目开工前，必须提交所有单位资质证明材料扫描件至监理处。未及时提交罚款500。无资质单位需经建设单位书面同意后方能进行施工。4、所有施工单位必须每周4下班前提交工程进度报表至监理处（报表由监理提供）。未按时报送罚款300/次，不得出现虚假信息，出现一次罚款200。5、每周5下午3点定期召开工程例会。缺席罚款200/次。有事可以事先向项目主管请假。十、监理单位1、监理单位在接到设计图纸后，必须严格按照设计图纸对现场进行监督。2、所有施工单位之间的衔接由监理负责沟通协调，负责总进度把控。上道工序完成后，按时通知下个施工单位进场施工。3、及时反馈工程实施中存在
