RFID高精度人员资产定位方案

1、精选文档RFID高精度人员资产定位方案名目1.系统意义22.系统简介23.系统架构与方案阐述33.1定位设备组成部分33.2定位系统软件组成34.系统功能介绍44.1人员资产区域实时定位44.2区域人员资产统计及电子点名44.3人员资产查找44.4消逝告警44.5越界、离开报警54.6滞留时间过长告警54.7轨迹回放54.8视频联动54.9人员资产临时授权54.10电子标签故障报警54.11人员求助64.12行程支配64.13巡逻支配65.系统软件介绍75.1管理后台登录75.2定位标签与人员资产信息绑定75.3设备添加85.4区域管理95.5设备管理105.6系统管理115.7统计报表116

2、.系统前端软件截图127.系统原理158.系统优势188.1产品优势188.2系统软件优势189.系统应用1910.系统安装指导2011.系统设备介绍211. 系统意义1.1 对人员资产实时监督管理（信息中心可实时查看人员资产位置信息、人员资产数量、任何房间人员资产信息、人员资产动态变化、人员资产遇突发事情求助、进入危急区域告警信息等）。1.2 主动预警，解决事故发生滞后性问题，将事故发生隐患提前暴露，避开事故发生1.3 突然场景再现，物联网技术与现有视频联动可实时查看现场状况，为调配相关人员资产准时解决突发状况供应依据1.4 减轻工作人员资产管理的工作量，削减人力成本投入，提高工作效率1.5

3、 提高管理工作的信息化水平，推动对人员资产的管理工作向制度化、规范化、实时化、进展，确保人员资产平平稳定，为逐步实现“智能化全方位监管”奠定坚实基础。2. 系统简介RFID是一种通信技术，可通过无线电信号识别特定目标并读写相关数据，而无需识别系统与 特定目标之间建立机械或光学接触。因此，RFID是一种非接触式自动识别技术，可以快速读写、长期跟踪管理，因而在智能识别领域受到广泛青睐。同 时，随着物联网技术在我国的快速进展，作为物联网支撑技术的RFID技术被认为是有进展前途的信息技术之一。将来几年中，将有更多的产品中会被 植入RFID标签，RFID技术的应用将会是相当的广泛。定位服务是格外受到人们

4、青睐和重视的一项技术。目前，人们比较熟知的定位服务是GPS(全球定位系统)，还有我们的国家的北斗定位系统；而越来越多的其它无线网络技术也开头进入定 位服务这一领域，例如GSM手机定位、Wi-Fi定位、RFID定位、ZigBee定位、 蓝牙Bluetooth定位等等。而RFID技术在物联网的广泛使用，使得在室内，和其他特定区域的定位 上，RFID定位已经具有很大的优势。RFID高精度人员资产实时定位系统，利用公司独立核心研发的高精度定位读写器，与定位引擎软件和标签一起组成，其主要特点：定位精度高、无延迟、辐射低、功耗低、抗干扰力量强。使用一台定位基站可实现二维定位，两台定位基站即可实现三维定位，

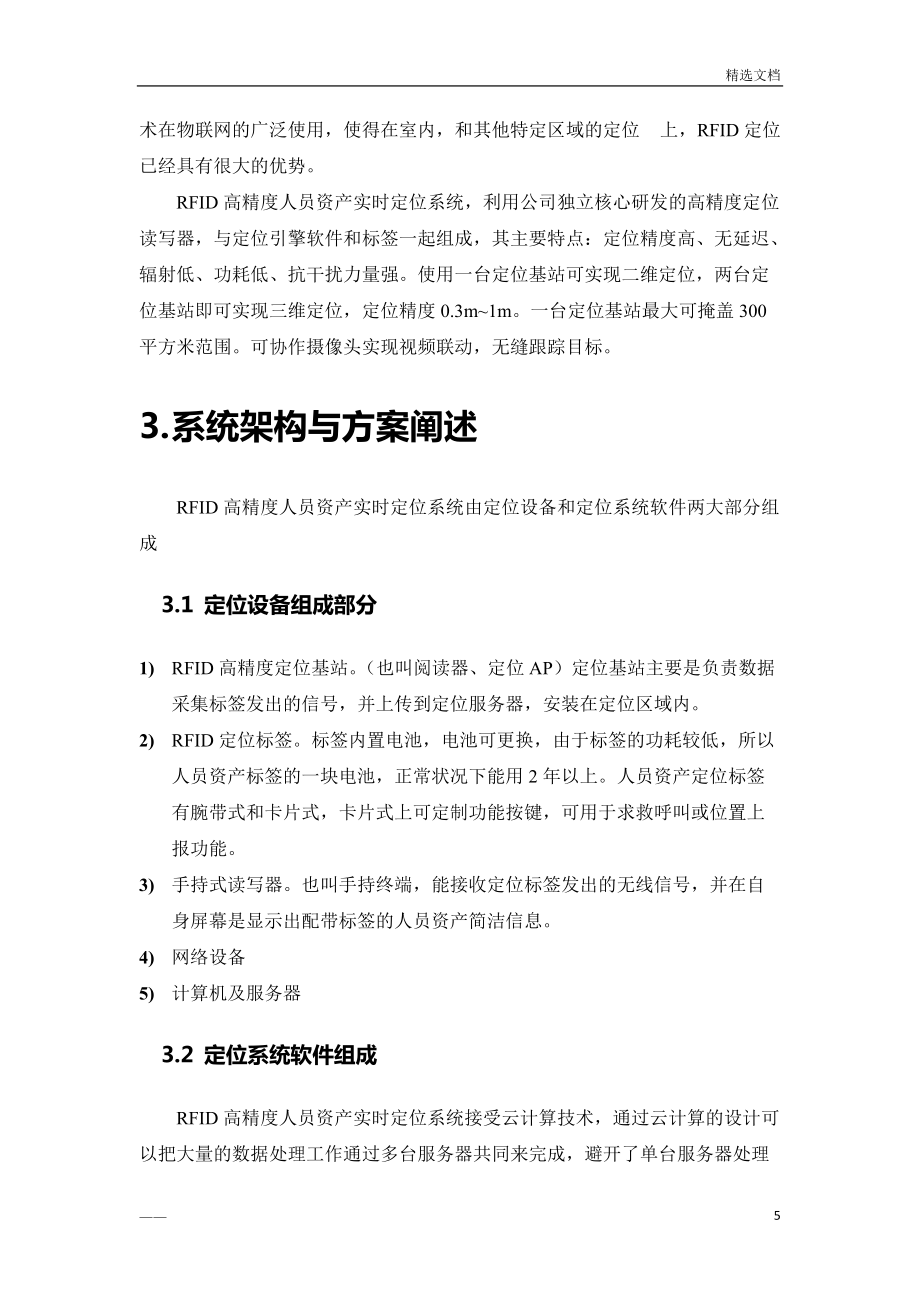

5、定位精度0.3m1m。一台定位基站最大可掩盖300平方米范围。可协作摄像头实现视频联动，无缝跟踪目标。3. 系统架构与方案阐述RFID高精度人员资产实时定位系统由定位设备和定位系统软件两大部分组成3.1 定位设备组成部分1) RFID高精度定位基站。（也叫阅读器、定位AP）定位基站主要是负责数据采集标签发出的信号，并上传到定位服务器，安装在定位区域内。2) RFID定位标签。标签内置电池，电池可更换，由于标签的功耗较低，所以人员资产标签的一块电池，正常状况下能用2年以上。人员资产定位标签有腕带式和卡片式，卡片式上可定制功能按键，可用于求救呼叫或位置上报功能。 3) 手持式读写器。也叫手持终端，

6、能接收定位标签发出的无线信号，并在自身屏幕是显示出配带标签的人员资产简洁信息。4) 网络设备5) 计算机及服务器3.2 定位系统软件组成RFID高精度人员资产实时定位系统接受云计算技术，通过云计算的设计可以把大量的数据处理工作通过多台服务器共同来完成，避开了单台服务器处理全部的数据带来的运算压力，定位系统软件由四个部分组成。1) 系统核心程序：主要是负责数据的管理和接收数据采集端发送过来的数据，并对采集端送来的数据进行比对、查询、统计等等。2) 信息采集程序：主要负责采集定位标签的数据，并对标签进行定位计算。3) 呈现端程序：负责地图显示，人员资产位置显示，告警输出等等。4) 后台管理：负责对

7、设备管理，人员资产与物品跟标签的关联，人员资产、物品的档案管理，定位区域管理，以及各种查询统计等等。4. 系统功能介绍4.1 人员资产区域实时定位 能够实时定位佩带定位标签的人员资产所在区域，并显示在监控端地图上4.2 区域人员资产统计及电子点名统计各区域考勤人数及实到人数，以及特定区域内实到人数，与应到人数对比，确定人员资产是否到齐。并显示缺席人员资产的姓名。4.3 人员资产查找在监控端程序可输入人名或标签号查找指定人员资产位置当前所处位置，并同时弹出人员资产所在位置的视频。4.4 消逝告警可重点监控某些标签，当这些标签离开指定区域或清失时系统发觉相应的告警4.5 越界、离开报警某些区域属于

8、重要区，未经允许的人员资产进入将发出报警信息 。也可以在某些区域可以设定某些人员资产在设定的时间内不准离开，假如离开或消逝系统告警 。4.6 滞留时间过长告警可设某些特定区域，被定位人员资产进入这些区域不能超过规定时间，超过规定时间系统告警。4.7 轨迹回放可查询某个标签指定时间段的移动轨迹，这个时间段这个标签都去过哪些区域，可把把轨迹生成报表。4.8 视频联动 可以给每个定位设备绑定一个摄像头，通过在监控端的地图上，点击定位设备图调用定位设备所在区域的视频。当有特定的告警时，系统会自动调动身生告警的区域的视频。4.9 人员资产临时授权当某个人员资产需要临时进入重要区域或要离开时，可在系统进行

9、临时授权，准许他进入重要区域或离开工作区肯定的时间。例如：监区长要找张天谈话，系统可临时授权允许张三进监长办公室15分钟或更长时间。4.10 电子标签故障报警 电子标签的故障，主要是指标签电池电压低；佩戴在人员资产手上的腕带被破坏或被拆除；只要佩戴在人员资产手上的腕带被脱下来系统都会的提示告警；无论是剪断，还是用工具正常拆除，系统都会有告警。当标签的电池电压过低时系统也会提示，此时需要尽快更换电池。4.11 人员求助卡片式定位标签上有功能按键，当人员遇到危急或其状况需要求助时只需要按下功能键系统就会显示求助的位置 ，并调出四周的摄像机视频。4.12 行程支配可提前支配人员行程，如：张三上午8点

10、11点必需在车间工作，11点半到12点间必需在食堂，晚上7点到其次天7点半必需在监舍。假如9点的时候，张三未经授权离开车间消灭在食堂。系统就会告警：张三非法离开车间进入食堂。4.13 巡逻支配可以按时间段支配指定人员到指定地定巡逻，假如指定时间内指定人员没到指定地点巡逻，系统就会告警。并把每天巡逻记存储在案，便利日后查询。5. 系统软件介绍5.1 管理后台登录5.2 定位标签与人员资产信息绑定5.3 设备添加1、 人员资产行程支配给被定位人员和物品制定行程和告警规章，假如物品和人员资产在定位区域间移动，不符合事先制定的行程系统就会告警如下图， 被定位人员张三要每天24小时不能离开5112监室，

11、假如，张三离开，系统就会报警，提示：张三非法离开5112监室。2、 物品信息设置可在系统中对危急物品的信息进行设置和与定位标签进行关联。5.4 区域管理1、 地图管理 增加、查看和修改地图信息。 2、 区域管理在地图上进行区域划分和管理。3、 重要区域白名单，给进入重要区域的人员资产授权例如，给全部警员授权，允许进行走廊门口区域，其他未授权人员资产消灭在走廊门口区域时系统就会告警，也可以通过客户端给其他人员资产临时授权，允许指定人员资产某时间段进入该区域 5.5 设备管理对每个定位设备进行设置，添加等，以及对摄像头的管理5.6 系统管理用户管理：可以给不的用户安排不同的权限，用户登录系统后依据

12、自己的权限进行相应的操作和扫瞄符合权限的内容。5.7 统计报表1、 警告记录查看全部标签或指定标签的全部警告记录。2、 查看标签告警报表查看告警报表的方式有多种：可以查看全部某个时间段的全部告警记录，并生成报表；可按报警时间统计报警的数量6. 系统前端软件截图6.1 客户端登录界面6.2 系统主界面此界面图，用户自己可更换。6.3 人员资产位置信息显示图上人形图示代表人员资产实时位置6.4 实时人数统计，电子点名缺席人员资产会在显示在告警列表里，右键人员资产图标可查看人员资产具体信息6.5 查看指定人员资产位置输入要查找人员资产的标签号，或人名，可查找人员资产的当前位置6.6 非法进入重要区当

13、有人非法进入重要区域时，系统弹出相应视频并显示告警人员资产信息6.7 人员资产移动轨迹查看通过输入人员资产标签号、ID编号、或人员资产名称和需要回放的时间段来查看人员或物的移动轨迹。7. 系统原理利用信号强度差、角度差、时间差，接受信号到达角定位技术，实现方法是通过将阵列天线设置在两个以上不同的位置点，当标签放射无线电波信号时，位置点将获得两个以上的无线电波信号角度信息。再利用交汇法计算出标签位置。如图所示。1台定位基站即可实现2D定位，定位精度在0.3m1m1) 高精度定位基站信号掩盖范围l 高精度定位基站就像一个聚光灯，掩盖区域类似圆锥型，如图所示l 高精度定位基站掩盖范围圆锥角度约100

14、°，低精度定位掩盖范围圆锥角度约130°，大于130°时定位精度会恶化，但是仍可以用于区域识别l 定位基站与标签最大识别距离约100m，并且在定位器和标签之前不能有金属物品和混凝土墙l 为了供应更好的高精度定位效果，在安装配置时尽量使定位基站之间的低精度定位区域重叠2) 高精度定位基站抗干扰力量定位基站工作在2.4G频率，工作带宽1MHz，放射功率0-6dBm，可以工作在BLE模式和RFID模式。当工作RFID模式时使用私有信道2401MHz或者2481MHz，该频段不仅是免费频段，而且目前使用该频道的产品较少，外界干扰比较少。当工作在BLE模式时，使用蓝牙协议中

15、的37广播信道，避开了WIFI等无线干扰严峻的频段。综上所述，定位基站可以有效的避开系统内部电磁干扰及外界设备对定位基站的电磁干扰。3) 高精度定位基站接收力量每台定位基站每秒能够接收400个定位信息包，假如依据标签1s发送2个定位信息包，则最多可以实现200个标签的同时定位。4) 位置信息更新频次1s更新5次，实现正常步行及慢跑的实时跟踪定位8. 系统优势8.1 产品优势l 高精度定位，定位精度0.3m-1ml 实时定位系统，无延迟（100毫秒以内）l 支持2D，供应X,Y坐标（3D定位研发中）l 布置规划简洁,客户CAD地图通过规划软件进行布置l 供应精确的各类信息便利统计和分析l 安装部

16、署便利，支持PoE供电l 二次开发简洁，供应猎取定位数据的APIl 支持不同终端定位，如标签，手机等l 与其他设备的联动，自动查找和无缝跟踪目标，如摄像头联动等8.2 系统软件优势软件系统依据云架构和分布式设计，系统管理端接受B/S架构，便利管理，呈现端接受C/S架构，时效性高响应速度快。支持大规模的应用，可以至少支持1000个数据采集设备和至少20000枚标签接入。l 接受集中式拓扑结构，同时支持多个数据采集代理程序和多个监控终端；l 系统运算容量大，支持20000个标签的定位；l 监控终端界面美观，交互性强，支持自定义地图编辑；l 系统的运行环境的适应性强，可以在WINXP/WIN2008

17、/WIN7等WINDOWS系列系统上运行；l 数据存储支持MySQL、SQL SERVER、Oracle等主流数据库；l 供应完备的系统配置功能，供应大量有用的数据统计图表；l 支持安卓等智能终端的远程监控和二次开发；l 集成主流硬盘录像机，如：海康威视9. 系统应用9.1 监狱、看管所人员实时定位某场景，面积约500平米，楼层高度3m，为了实现每个房间和区域信号掩盖，使用了29台定位基站，红色的圆圈代表高精度定位基站设备的安装饰位图，实现人员资产轨迹、人员资产查收、人员资产报警、人员资产求助、视频联动等功能9.2 医院、老人院人员实时定位医院1层约8000平米，天花板高度3m，使用64台定位

18、基站，蓝色圆点代表高精度定位基站设备安装饰位图，实现门禁进出管理，高精度定位跟踪等功能。10. 系统安装指导1) 电源供电方式吸顶式定位基站设备接受以太网供电（ Power over Ethernet ,PoE），设备支持标准的PoE接口，比如PoE交换机供电。务必使用经过认证合格的PoE设备。当有电源供电时，设备会自动的开机，首先蓝色灯会闪烁一下，然后红灯会持续稳定的亮，说明设备供电正常。当设备连接到定位服务器上时，蓝灯会持续稳定的亮。2) 设备组网连接连接设备到高精度定位系统中，需要使用超五类，非屏蔽网线，RJ45接口，为了确保设备平安和防止损坏设备，务必使用标准认证的网线进行连接。当设备

19、连接到高精度定位系统时，红灯会闪烁，此时定位引擎服务软件并未启动。在服务器中启动定位引擎服务软件，蓝灯开头闪烁，直至持续稳定的亮，此时说明高精度定位系统已经正常运行。安装留意事项方向性。R980指示灯的方向就是定位基站的方向，具体朝向由高精度定位系统配置打算。水平性。R980安装后需要使用水平测试仪测试，确保安装水平。11. 系统设备介绍11.1 RW-R980型高精度定位基站工作频段：2401MHz2081MHz工作带宽 ：1MHz放射功率 ：最大+6dBm定位精度 ：0.3m1m定位延迟 ：小于100ms通信机制 ：RFID私有协议，BLE电源标准 ：PoE 48V典型功耗 ：2W 连接方式 ：以太网安装方式 ：吸顶
