某高层住宅悬挑脚手架专项施工方案概述

1、1 编制说明及依据-3-1.1 编制说明-3-1.2 编制依据-3-2 工程概况-3-3 施工计划-4-3.1 进度计划-4-3.2 材料设备计划-4-4 脚手架的主要搭设方法及检查验收4.1 悬挑脚手架搭设-4-4.2 悬挑脚手架搭设详图-5-4.3 悬挑脚手架验收-7-5 质量保证措施-7-5.1 悬挑脚手架材质及规格要求-7-5.2 悬挑脚手架搭设参数及要求-9- 10 -6 脚手架安装和拆除的安全技术措施6.1 悬挑脚手架搭设安全技术措施-10-6.2 脚手架使用和维护要求-11-6.3 脚手架拆除安全技术措施-11-6.4 脚手架安全管理-12-7 监测措施-12-8 文明施工措施-

2、13-9 施工应急救援预案-14-10 劳动力计划-15-11 悬挑脚手架安全管理措施-15-12 设计计算-16-12.1 参数信息-16-12.2 大横杆的计算-19-12.3 小横杆的计算-20-12.4 扣件抗滑力的计算-22-12.5 脚手架立杆荷载的计算:-22-12.6 立杆的稳定性计算:-23-12.7 连墙件的计算-24-12.8 悬挑梁的受力计算-26-12.9 悬挑梁的整体稳定性计算:-28-12.10 拉绳的受力计算:-28-12.11 拉绳的强度计算-28-12.12 锚固段与楼板连接的计算:-29- 3 -附表一：*工程悬挑脚手架卡环及吊环隐蔽验收记录31附表二*工

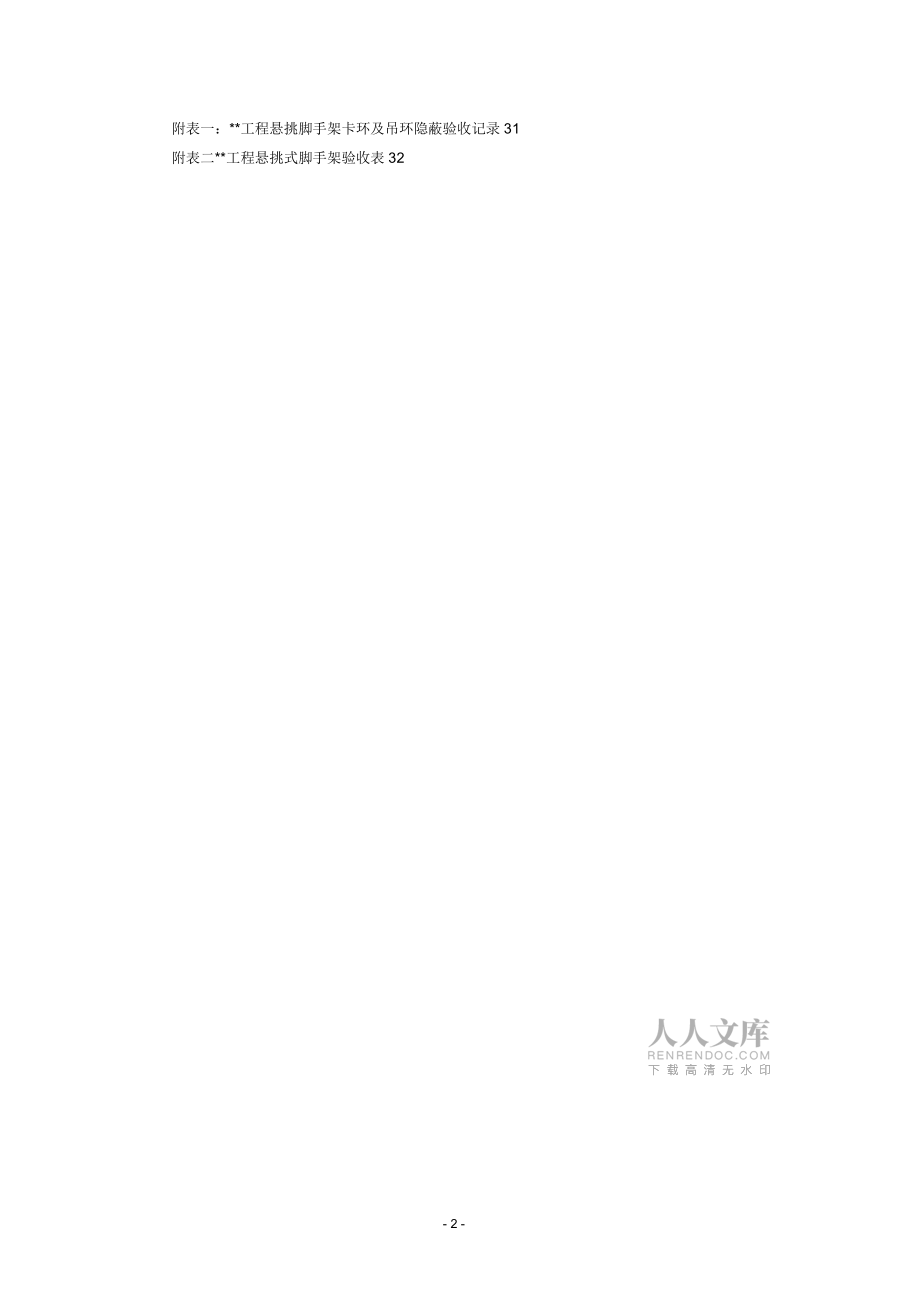

3、程悬挑式脚手架验收表321 编制说明及依据1.1 编制说明本工程外脚手架采用悬挑脚手架，根据地下室基坑周边土方回填需要，二层开始悬挑，八层、十六层、二十四层设置悬挑外架，并根据建质200987号及深建协字（2009）第042号文件要求进行编制。1.2 编制依据建筑施工扣件式钢管脚手架安全技术规范本悬挑脚手架编制主要依据包括：1.11.2 建筑结构荷载规范1.3 建筑施工安全检查标准1.4 混凝土结构设计规范1.5 钢结构设计规范1.6 直缝电焊钢管1.7 低压流体输送用焊接钢管1.8 碳素结构钢1.9 钢管脚手架扣件1.10 碳素结构钢1.11 木结构设计规范另根据本工程施工图纸、图纸会审纪要

4、、公司施工工艺标准、施工组织设计要求等资料。JGJ130-2001GB50009-2001JGJ59-99GB50010-2002GB50017-2003GB/T13793GB/T3092GB/T700GB15831GB/T700CBJ5公司施工工艺标准、施工组织设计2工程概况深圳XX花园二期工程是由深圳市XX有限公司投资，深圳市XX有限公司设计，深圳市XX建设监理有限公司监理。本工程位于深圳市XX路XX号，总建筑面积40251平方米。本建筑为高层商住楼，地下2层、地上32层，地下室基础为人工挖孔桩，主体结构类型为框支剪力墙。地下室建筑面积7752m2,地下二层层高4.45m；地下室一层层高4

5、.05m。地上一层层高5.95m,二层层高4.2m,三层层高4.15m,四层转换层层高6.3m,标准层层高2.80m。本工程在二层、八层、十六层、二十四层设置悬挑架，八层以下在后期售楼阶段外架拆除。悬挑外架搭设数据要求：型号架子搭设参数(m)构配件选型最大悬挑长度(m)每段允许搭设高度(m)纵距横距步距吊环卡环型钢钢丝纯11.51.051.82020I16161.522.43施工计划3.1 进度计划外悬挑架应根据主体进度进行，外架应比主体施工进度高出一步，二层悬挑架开始搭设时间计划为9月14日。3.2 材料设备计划材料包括工字钢、钢管、扣件、预埋吊环、卡环、钢丝纯、安全网、钢筋跳板、踢脚板等其

6、他。材料需要计划顶峰在主体封顶阶段，现场应根据外架平面布置图及搭设要求计算各材料工程量，并根据主体施工进度计划安排材料进场。4脚手架的主要搭设方法及检查验收4.1 悬挑脚手架搭设4.1.1 施工准备1)悬挑脚手架搭设前由公司工程技术部组织项目部管理人员向脚手架搭设和使用人员进行技术交底。2)钢管、扣件、脚手板等进场需进行检查验收，不合格产品不得使用，合格构配件按品种、规格分类堆放整齐，堆放场地不得有积水。4.1.2 悬挑脚手架搭设顺序做好搭设的准备工作一按房屋的平面形状放线一预埋卡环、吊环一安置型钢一按立杆间距排放底座一放置纵向扫地杆一逐根树立立杆，随即与纵向扫地杆扣牢一安装第一步小横杆（与各

7、立杆扣牢）一安装第一步大横杆一第二步小横杆一第二步大横杆一加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）一第三、四步小横杆和大横杆一设置连墙杆一接立杆一加设剪力撑一铺脚手板一绑护身栏和挡脚板一挂安全网一4.1.3 悬挑脚手架采用封闭式防护外侧满挂密目安全网，每层设通长200高踢脚板。4.1.4 悬挑脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。4.1.5 每搭设完一步脚手架后，应检查其步距、纵距、横距及立杆垂直度是否符合要求。4.2 悬挑脚手架搭设详图4.2.1、悬挑脚手架平面布置图见附图1- 5 -木塞塞紧2吓环- ,梁主筋I卡环节点详图4.2.4、悬

8、挑剖面图吊环节点详图28分双层阳台处按O 两层层高设置<56>悬挑脚手架主承力节点详图- 7 -4.3 悬挑脚手架验收4.3.1 、悬挑脚手架验收的依据：建筑施工安全检查标准JGJ59-99、深圳市施工安全检查评分标准、表一：悬挑脚手架卡环及吊环隐蔽验收记录、表二:悬挑式钢管脚手架验收表。4.3.2 、悬挑脚手架的验收由公司安全部组织进行，卡环及吊环隐蔽验收由项目组织进行。首步脚手架验收合格后才能继续搭设，并在明显部位挂验收合格，同意使用标牌。4.3.3 、悬挑脚手架搭设时应分阶段进行质量检查和验收，发现问题及时校正:1)型钢安装后及脚手架搭设前；2)操作层上施加荷载前；3)每搭设

9、两步架后必须进行检查验收，并填写悬挑脚手架验收表。4.3.4、架子未经检查、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经技术负责人同意，由架子工操作。5质量保证措施5.1 悬挑脚手架材质及规格要求5.1.1、 、钢管1) 脚手架钢管应采用现行国家标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管(GB/T3092)中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢(GB/T700)中Q235-蹴钢的规定。2)采用48X3.5钢管，其重量控制在25kg以内。小横杆长度1.52.2m为宜，立杆、大横杆及剪刀撑的长度46mfe宜。3)严重

10、锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。4)钢管上严禁打孔。5.1.2、 、悬挑梁应采用普通热轧型钢。5.1.3、 吊环及卡环1）必须采用HPB23钢筋制作，严禁采用冷加工钢筋。2）其锚固长度不小于30d,焊接或绑扎在钢筋骨架上，端头做180°的弯钩，弯钩平直段长度不应小于3d。5.1.4、 扣件1）应采用可缎铸铁制作，其材质应符合钢管脚手架扣件（GB15831）的规2）新扣件应有要有出厂合格证和质量合格证。旧扣件有脆裂、变形、滑丝的禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。当扣件螺栓拧紧，扭力矩为4050Nmfl寸,扣件本身所具有的抗滑、抗旋转和抗拔能力均能满足实

11、际使用要求；3）当扣件夹紧钢管时，开口处的最小距离不小于5mm5.1.5、 脚手板1）可采用钢、木、竹材料制作，每块质量不宜大于30kg。2）冲压钢脚手板的材质应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定，并应有防滑措施，钢筋不得有裂纹、开焊或硬弯，必须涂防锈漆和与脚手架绑扎牢固；3）木脚手板应采用木杉或松木制作，其材质应符合现行国家标准木结构设计规范（CBJ5）中II级材质的规定。脚手板厚度不应小于50mm两端应各设置直径为4mrft度锌钢丝箍两道；竹脚手板宜采用由毛竹或楠竹制作的竹用片板、竹笆板。铺设脚手板要做到严密、牢固、铺平、铺稳、铺实，钢筋脚手板端部必须绑扎

12、在一起，不留空隙。5.1.6、 安全网使用的密目式安全网须是建设部认证产品。5.1.7、 连墙件应符合碳素结构钢（GB/T700）中Q235-A级钢的规定。5.1.8、 钢丝绳1）钢丝绳的技术性能需满足一般用途钢丝绳GB20118-2006勺规定；2）钢丝绳使用时，应按正确方法进行，以免钢丝纯产生扭结。钢丝绳切断前应在切口两侧用细铁丝捆扎，以防切断后绳头松散。3）在使用中，应定期对钢丝纯加润滑油。如果钢丝纯股间有大量的油挤出，表明钢丝纯的荷载已相当大，这时必须勤加检查，以防事故发生。4）钢丝绳卡应与钢丝纯配套使用，每个接头不少于三个，并有一个纯卡反向扣紧。5、花蓝螺丝采用M20.5.2 悬挑脚

13、手架搭设参数及要求脚手架立杆纵距1.5m,横距1.05m,步距1.8m,操作层栏杆高1.2m,且每0.6m高设一道栏杆，横向水平杆靠墙的一端至墙面的距离为300mm5.2.1、 立杆和连墙件1）每根立杆底部用25的螺纹短钢筋焊接固定于型钢上（见图6.1-2）02）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距型钢上不大于200mmt的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3）立杆的接长必须采用对接扣件连接，其连接应符合以下规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开位置不宜小于5

14、00mm各接头中心至主节点的距离不宜大于步距的1/3。3）立杆必须用连墙件与建筑物进行刚性连接，连墙件采用二步三跨布置，其垂直间距不应大于建筑物的层高，并不大于4m,连墙件宜呈水平设置。且应尽量靠近大横杆与立杆交点位置。5.2.2、 剪刀撑D每道剪刀撑宽度不应小于4跨，且不应小于6日斜杆与地面的倾角宜在45060°之间。每道剪刀撑跨越立杆的根数宜按下表确定。剪刀撑跨越立杆的最多根数剪力撑斜杆与地面的倾角a45°50°600剪刀撑跨越立杆的最多根数n7652）剪刀撑的接长官采用搭接，搭接长度不应小于1mi采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小

15、于100mm3）外侧立面必须整个长度和高度上连续设置剪刀撑。（网剪）5.2.3、 脚手板首层隔离层和作业层脚手板应铺满、铺稳，距离墙面100mm严禁留探头长度150mmj探头板。5.2.4、 卡环及吊环1）浇筑混凝土前要进行专门的吊环、卡环隐蔽验收，确保预埋环符合要求；2）混凝土强度必须达到设计强度的90犯上，才能在吊环上施加荷载。5.2.5、 悬挑脚手架的防护1）离地面2mz上铺设脚手板的作业层都要在脚手架外立杆的内侧设两道牢固的护身栏杆和挡脚板。两道护身栏杆离脚手架的高度分别为1.2m?口0.6m,紧贴外立杆内侧安设两道水平钢管。挡脚板高度不小于180mm2）架体须超过施工操作层1.8m高

16、，中间须加防护栏杆。3）密目式安全网应紧随架体搭设高度满挂。4）每隔4步架须满铺脚手板，防止物体坠落，脚手架的顶层应满铺脚手板，以保证脚手架的顶端有足够的横向水平刚度。6脚手架安装和拆除的安全技术措施6.1 悬挑脚手架搭设安全技术措施6.1.1 脚手架搭设前，应做好各项准备工作。应配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。6.1.2 每搭设完一步脚手架后，应按照规范要求校正步距、纵距、横杆及立杆的垂直度。6.1.3 脚手架底座、垫板均应准确地放在定位线上，垫板应采用不小于2跨、厚度不小于5cml勺木垫板。- 9 -6.1.4 脚手架搭设时，严禁将48mm口51mmi钢管混合使用

17、。6.1.5 在脚手架搭设到一定高度后，应及时按照方案和规范要求随工程进度设置连墙件和剪刀撑。6.1.6 脚手架搭设应做到竖向垂直，横向交圈，间距均匀，满足垂直度和间距尺寸要求。6.1.7 螺栓的拧紧扭力矩不应小于40N.m,且不应大于65N.m=在主节点处固定水平杆、剪刀撑、横向斜撑等用的直角扣件和旋转扣件的中心点相互不应大于15cm,各杆件端头伸出扣件盖板边缘的长度不应小于10cnr6.1.8 栏杆和挡脚板均设置在外立杆的内侧，栏杆高度1.2米，挡脚板高度20cm。6.1.9 脚手板应铺满、铺稳，离开墙面12cm-15cm，脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上。6.1.1

18、0 在拐角、斜道平台处的脚手板，应与横向水平杆可靠连接，防止滑动。6.1.11 脚手架搭设到一定高度后，应及时满挂安全网，安全网采用12#铁丝固定在立杆和纵向横杆上。6.1.12 施工电梯、井架处的的通道口在搭设时应预留，通道口两侧立杆应有连墙件，左右剪刀撑应跨越两侧立杆。不得采取搭设完毕后再开洞的方法。6.2 脚手架使用和维护要求6.2.1 脚手架使用中，应及时清理架体上的垃圾，安全网应及时用水冲洗干净。6.2.2 临时堆放材料不得超过脚手架设计荷载，钢管、模板及其他重量大的材料不得堆放在脚手板上。6.2.3 使用中，不得随意拆除连墙件和剪刀撑等构件。6.3 脚手架拆除安全技术措施6.3.1

19、 脚手架拆除前应进行各项准备工作，包括检查架体的安全性、补充完善方案中的拆除顺序和措施、项目技术负责人组织拆除安全技术交底。6.3.2 脚手架拆除应从上向下进行，按照“先安后拆，后安先拆”的顺序拆除，严禁上下同时作业6.3.3 连墙件必须随脚手架逐层拆除，严禁将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。6.3.4 当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端应按照规范要求设置连墙件和加固横向斜撑。6.3.5 脚手架拆除的构配件严禁直接向地面抛掷，应集中后采用塔吊或电梯运至地面，并分类堆码整齐。6.4 脚手架安全管理6.4.1 作业前，

20、应检查架工是否经过专业培训，检查其上岗证和体检证明。6.4.2 作业前，安全员应检查外架工是否酒后作业，检查安全帽、安全带、防滑胶鞋等防护用品是否正确佩戴。6.4.3 当遇六级以上大风或大雾大雨天气时，安全员应立即下达外架停止作业的指令。6.4.4 在使用过程中，应加强对脚手架基础、连接点、连墙件等的检查，严禁在基础及邻近处进行挖掘作业，严禁拆除连墙件和主节点处的纵横向水平杆和扫地杆。6.4.5 脚手架临街面应搭设水平防护，主骨架采用钢管与外架连接，上铺主笆片+安全网或直接铺设木板，应做到封闭严密。18层以下时，应至少搭设一次水平防护，超过18层30层以下应至少搭设两次水平防护，30层以上时，

21、应至少搭设3次水平防护。6.4.6 在脚手架上进行电、气焊作业时，应派专人负责监督，采取必要防火措施。6.4.7 临时电线应采取穿塑料套管等措施后固定于架体上，避免直接与外架钢管接触。7监测措施7.1 外悬挑架搭设时，应使用垂直线锤进行校正立杆垂直度，搭设过程中应使用经纬仪配合监测角部立杆的垂直度，确保外架立杆整体垂直度控制在±100以内。- 11 -7.2 外架使用期间应每月对脚手架立杆垂直度进行监测，确保架体整体垂直控制在规范范围内。7.3 外架的监测工作由项目部测量组负责实施。7.4 搭设与使用过程中的安全监测措施由安全员监测，主要对操作是否按规范要求执行，并对违规现象及时纠正

22、。8文明施工措施8.1 当脚手架搭设完毕后，应立即挂出相应的限载标牌并公示脚手架的使用要求，以免操作人员在脚手架上堆放过多材料或者不正确使用等情况对脚手架造成损害。8.2 在施工过程中，必须采取必要的措施保证脚手架的连墙件不被破坏。8.3 在脚手架上或临近脚手架的建筑边缘进行电、气焊作业时，必须使用接火盆、防火挡板等物品防止焊花对脚手架杆件及安全网等造成损伤。8.4 浇筑临近脚手架的梁、板、墙等混凝土时，应采取措施保证混凝土不会污染到脚手架架体及安全网。当采用泵送混凝土时，冲洗泵管应避免在脚手架上进行，以免造成污染。8.5 脚手架在使用过程中应随时对其垂直度和杆件的紧固情况进行检查。8.6 钢

23、管等架料装卸、搬运、堆码要轻拿轻放，严禁抛掷。8.7 在外脚手架外侧满挂密目式安全网，以减小在结构和装饰施工阶段由于在一些工序施工过程中粉尘飞扬的现象，降低粉尘向大气中的排放。8.8 脚手板采用可重复利用的钢筋网片，而不采用木跳板。8.9 安全通道处的防护棚应采用废旧层板进行封闭，达到重复利用材料。8.10 脚手架施工应尽量安排在白天进行，一方面由于夜间施工太危险，另一方面减少夜间施工照明电能的消耗和对周围居民的影响。8.11 脚手架在拆除前，先将水平网内、脚手板上的垃圾清理干净，清理时避免扬尘。8.12 对扣件螺栓进行润滑时，应在专门的地点进行操作，以免油渍对环境造成污染。9施工应急救援预案

24、9.1 在悬挑脚手架施工中可能发生高空坠落、架体坍塌以及物体打击等重大事故。本预案针对悬挑脚手架施工可能发生的高空坠落、架体坍塌以及物体打击紧急情况的应急准备和响应。9.2 机构设置项目经理为安全第一责任人，项目副经理为安全直接责任人，现场专职安全员负责日常安全管理，成立相应悬挑脚手架施工安全管理领导小组。组长：项目经理:*副组长：执行项目经理(*)，技术负责人(*)组员：安全员、施工员、材料员、机械员、架子班及各施工班组长。9.3 报警救援及其他联络电话火警：119、医疗：120、公安：110、查号台：114；公司安全部电话：9.4 人员分工与职责9.4.1 项目应急准备抢救小组：负责特发事

25、故和事件的应急处理，发生重大事故应立即向公司安全部及公司应急准备领导小组报告，在上级领导小组未到之前，作好应急的抢救工作，配合公司应急准备领导小组调查和处理重大事故、事件。9.4.2 项目应急准备小组分工组长：应急情况发生时，组长负责指挥协调，立即拨打应急电话，将事故的准确地点、时间、灾情、人员伤亡等情况报告消防队、急救中心、三防指挥部，同时报告分公司应急领导小组及分管部门，并监视事故变化，及时组织人员抢救和自救，并做好现场保护；采取应急措施，以降低和减少事故造成的损失。副组长：协助组长指挥和协调事故、事件的应急处理，协助组长带领抢救小组人员进行抢救和自救。组员：根据分工(救护、抢险、现场维持

26、)，负责抢救、自救和维持(救护伤员、抢救财产、疏散人员逃生等)工作。9.5 应急救援工作程序9.5.1 当事故发生时上报程序：现场第一发现人一一现场值班人员一一现场应急救援小组组长一一公司安全部一一公司生产安全事故应急救援小组一一向上级部门报告。9.5.2 组长、副组长接到通知后要马上到现场指挥救援工作，立即组织、调动救援的人力、物力赶赴现场进行救援，并向公司救援领导负责人汇报事故情况。9.5.3 疏散人员：人员的疏散由具体分工的组员现场指挥，将人员疏散到安全地方，并做好安全警戒工作。9.5.4 伤员救护：受伤出血的，用止血带止血或包扎止血；休克、昏迷的伤员，让休克者平卧，腿部抬高30度左右，

27、注意保暖，尽量不要搬动。立即拨打120急救电话或送往医院救治。9.5.5 现场保护：由组员带领警卫人员在事故现场设置警戒区域，用三色布围起来，做好现场保护工作。10劳动力计划10.1专职安全员设置2人；搭设阶段架工特种作业人员30人；拆除阶段特种架工30人；测量人员3人；普通配合人员15人。11悬挑脚手架安全管理措施11.1项目安全管理组织机构。- 15 -项目安全管理组织机构图11.2 悬挑脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则(GB5036-85)考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。11.3 搭设脚手架人员必须戴安全帽、系安全带、穿

28、防滑鞋。11.4 作业层上的施工荷载应符合使用要求，不得超载。不得将模板支架、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备，不得在悬挑架上附装悬挑平台、拉缆风绳及搭卸料槽等。11.5 当有六级及六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业。雨后上架作业应有防滑措施。11.6 定期做好脚手架的安全检查与维护，随时消除脚手架上的其它材料，派专人巡查维护顶拉卸荷点及拉结点，发现问题及时整改。11.7 在脚手架使用期间，严禁拆除下列构件：主节点处的纵、横向水平杆，纵、横向扫地杆，连墙件。11.8 悬挑脚手架实行外挂立网全封闭。外挂安全网要与架子拉平，网边系牢，两网接头严密。临街搭

29、设脚手架时，外侧应有防止坠物伤人的防护措施。11.9 在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。11.10 悬挑脚手架接地、避雷措施等，应按现行行业标准施工现场临时用电安全技术规范的有关规定执行。12设计计算12.1 参数信息1 .脚手架参数每8层设置悬挑，双排脚手架搭设高度为22.4m,立杆采用单立杆；搭设尺寸为：立杆的纵距为1.5m,立杆的横距为1.05m,立杆的步距为1.8m；内排架距离墙长度0.30m;大横杆在上，搭接在小横杆上的大横杆根数（两立杆内部）为2根；脚手架沿墙纵向长度为300.00m;采用的钢管类型为48X3.5;横杆与立杆连接方式为单扣件；连墙件布置取两步两

30、跨，竖向间距3.6m,水平间距3m,采用软拉硬撑连接；2 .活荷载参数施工均布荷载（kN/m2）:2.000;脚手架用途：装修脚手架；同时施工层数:2层；3 .风荷载参数本工程地处广东深圳市，基本风压0.75kN/m2;风荷载高度变化系数计算连墙件强度时取1.692,计算立杆稳定性时取1.495,风荷载体型系数因为0.751;（考虑最高段风荷载最不利影响）4 .静荷载参数每米立杆承受的结构自重荷载标准值（kN/m）:0.1248;钢管自重0.038kN/m脚手板自重标准值（kN/m2）:0.300;栏杆挡脚板自重标准值（kN/m）:0.140;安全设施与安全网自重标准值（kN/m2）:0.00

31、5;脚手板铺设层数:8层；脚手板类别：钢筋网片脚手板；栏杆挡板类别：木脚手板挡板；5 .水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5m,建筑物内锚固段长度1.5m。锚固压点压环钢筋直径（mm）:20.00;楼板混凝土标号：C25（按最低考虑）；6 .拉绳与支杆参数- 17 -单位；mrni悬挑脚手架正立面图单位：mm1悬挑脚手架恻面图钢丝绳安全系数取：6.000;钢丝绳与墙距离为(m):2.800;悬挑水平钢梁采用钢丝绳与建筑物拉结，钢丝绳距离建筑物1.3m。12.2 大横杆的计算按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定，大横杆按

32、照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1 .均布荷载值计算大横杆的自重标准值:P1=0.038kN/m;脚手板的自重标准值：P2=0.3X1.05/(2+1)=0.105kN/m;活荷载标准值:Q=2x1.05/(2+1)=0.7kN/m;静荷载的设计值:q1=1.2X0.038+1.2X0.105=0.172kN/m;活荷载的设计值:q2=1.4X0.7=0.98kN/m;- 21 -图1大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2大横杆设计荷载组合简图(支座最大弯矩)2 .强度验算跨中和

33、支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下：M1max=0.08qi12+0.10q42跨中最大弯距为M1max=0.08X0.172X1.52+0.10X0.98X1.52=0.251kN-m；支座最大弯距计算公式如下M2max=-0.10q1l2-0.117q2l2支座最大弯距为M2max=-0.10X0.172X1.52-0.117X0.98X1.52=-0.297kN-m；选择支座弯矩和跨中弯矩的最大值进行强度验算：(T=Max(0.251>6,0C297>06)/5080=58.465N/mm2;大横杆的最大弯曲应力为(T=58.465N/mm小于大横杆的

34、抗压强度设计值f=205N/mm2，满足要求！3 .挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下：wax=(0.677q1l4+0.990q2|4)/100EI其中：静荷载标准值:q1=P1+P2=0.038+0.105=0.143kN/m；活荷载标准值:q2=Q=0.7kN/m；最大挠度计算值为：V=0.6770.14315004/(1002(06105X121900)+0.9900715004/(1002(06¥05X121900)=1.593mm；大横杆的最大挠度1.593mm小于大横杆的最大容许挠度1500/150mm与10mm满足要求！12.3 小横

35、杆的计算根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1 .荷载值计算大横杆的自重标准值：p1=0.038X1.5=0.058kN;脚手板的自重标准值：P?=0.3X1.05X1.5/(2+1)=0.158kN;活荷载标准值：Q=2X1.05X1.5/(2+1)=1.050kN;集中荷载的设计值：P=1.2X(0.058+0.158)+1.4X1.05=1.728kN;小横杆计算简图2 .强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载

36、的标准值最不利分配的弯矩和；均布荷载最大弯矩计算公式如下：Mmax=ql/8Mmax=1.2x0.038x1.052/8=0.006kN成集中荷载最大弯矩计算公式如下：MPmax=Pl/3MPmax=1.728义1.05/3=0.605kN-m;取大弯矩M=Mqmax+Mpmax=0.611kN'mI最大应力计算值(T = M / W = 0.61150820=120.313 N/mm小横杆的最大弯曲应力(7=120.313N/mrn小于小横杆的抗压强度设计值205N/mm2,满足要求!3 .挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；小横杆自重

37、均布荷载引起的最大挠度计算公式如下：切max=5ql4/384EI为max=5>0.03810504/(384X06¥05X121900)=0.024mm;大横杆传递荷载P=p1+p2+Q=0.058+0.158+1.05=1.265kN;集中荷载标准值最不利分配引起的最大挠度计算公式如下：'pmax=Pl(3l2-4l2/9)/72EIvmax=1265.11050X3X0502-4X05C2/9)/(722.06105M21900)=2.07mm；最大挠度和V=qmax+pmax=0.024+2.07=2.094mm；小横杆的最大挠度为2.094mm小于小横杆的最大

38、容许挠度1050/150=7与10mm满足要求！12.4 扣件抗滑力的计算按JGJ130-2001(2002年版)规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN,该工程实际的旋转单扣件承载力取值为8.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(建筑施工扣件式钢管脚手架安全技术规范5.2.5):R<Rc其中Rc-扣件抗滑承载力设计值，取8.00kN;R-纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值:P1=0.038X1.5X2/2=0.058kN;小横杆的自重标准值:P2=0.038X1.05/2=0.02kN;脚手板的自重标准值:P

39、3=0.3X1.05X1.5/2=0.236kN;活荷载标准值：Q=2X1.05X1.5/2=1.575kN;荷载的设计值:R=1.2X(0.058+0.02+0.236)+1.4X1.575=2.582kN;R<8.00kN,单扣件抗滑承载力的设计计算满足要求！12.5 脚手架立杆荷载的计算：作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值，为0.1248kN/mNgi=0.1248+(1.50X2/2)X0.038/1.80X22.40=3.512kN;(2)脚手板的自重标准值；采用冲压钢脚手板，标准值为0.3kN/m2NG2

40、=0.3X8X1.5X(1.05+0.3)/2=2.43kN;(3)挡脚手板自重标准值；采用木脚手板挡板，标准值为0.14kN/mNG3=0.14X8X1.5/2=0.84kN;(4)吊挂的安全设施荷载，包括安全网:0.005kN/m2Ng4=0.005X1.5X22.4=0.168kN经计算得到，静荷载标准值NG=NG1+N32+N33+N34=6.95kN;活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值Nq=2X1.05X1.5X2/2=3.15kN;考虑风荷载时，立杆的轴向压力设计值为N=1.2Ng+0.85X1.4Nq=1.2X

41、6.95+0.85X1.4X3.15=12.089kN;不考虑风荷载时，立杆的轴向压力设计值为N'=1.2Ng+1.4Nq=1.2X6.95+1.4X3.15=12.75kN;12.6 立杆的稳定性计算：风荷载标准值按照以下公式计算W=0.7比s区3其中-基本风压(kN/m2),按照建筑结构荷载规范(GB50009-2001)的规定采用：W0=0.75kN/m2;比-风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用：生=1.495;(按最高悬挑段最不利考虑)内-风荷载体型系数：取值为0.751;经计算得到，风荷载标准值为：Wk=0.7X0.75X1.495

42、X0.751=0.589kN/m2;风荷载设计值产生的立杆段弯矩Mw为：Mw=0.85义1.4WkLah2/10=0.85X1.4X0.589X1.5X1.82/10=0.341kN-m考虑风荷载时，立杆的稳定性计算公式(T=N/(小A)W/W<f立杆的轴心压力设计值：N=12.089kN;不考虑风荷载时，立杆的稳定性计算公式(T=N/(样时立杆的轴心压力设计值：N=N'=12.75kN;计算立杆的截面回转半径：i=1.58cm;计算长度附加系数参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)表5.3.3得：k=1.155;计算长度系数参照建筑施工扣件式钢管脚手

43、架安全技术规范(JGJ130-2001)表5.3.3得：=1.5;计算长度，由公式l0=kuh确定：lo=3.118m;长细比：Lo/i=197;轴心受压立杆的稳定系数小由长细比lo/i的结果查表得到：小=0.186立杆净截面面积：A=4.89cm2;立杆净截面模量(抵抗矩)：W=5.08cm3;钢管立杆抗压强度设计值：用=205N/mm2;考虑风荷载时一2(r=12088.884/(0.186489)+340897.38/5080=200.018N/mR;立杆稳定性计算(7=200.018N/mrm小于立杆的抗压强度设计值f=205N/mn2,满足要求！不考虑风荷载时i(T=12750.38

44、4/(0.186X489)=140.1852N/mm立杆稳定性计算(7=140.185N/mrm小于立杆的抗压强度设计值f=205N/mm2,满足要求！12.7 连墙件的计算连墙件的轴向力设计值应按照下式计算：N=Niw+N0连墙件风荷载标准值按脚手架顶部高度计算国=1.692,侔=0.751,必=0.75,W=0.7m.s10=0.7K6920.7510.75=0.667kN/m2;每个连墙件的覆盖面积内脚手架外侧的迎风面积Aw=10.8m2;按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN),N0=5.000kN;风

45、荷载产生的连墙件轴向力设计值(kN),按照下式计算：Nw=1.4XWiXAw=10.087kN;连墙件的轴向力设计值Ni=Niw+No=15.087kN;连墙件承载力设计值按下式计算：N=小Af其中小-轴心受压立杆的稳定系数；由长细比l/i=300/15.8的结果查表得到小二0.949l为内排架距离墙的长度；A=4.89cm2;f=205N/mm2;连墙件轴向承载力设计值为Nf=0.949X4.89X10-4X205X103=95.133kN；N=15.087<Nf=95.133,连墙件的设计计算满足要求！连墙件拉接部分柔性钢筋的直径按下式计算：A=N/fyd=2义（A/2/nt1/2其

46、中fy-为拉接柔性钢筋的抗拉强度取：210N/mrmA-拉接柔性钢筋的截面积按照两个截面计算A=71.842mrmN-拉接柔性钢筋上承受的拉应力（kN）d-拉接柔性钢筋的直径（mm）d=6.763mm由以上计算得到柔性拉接钢筋的最小直径d=6.763mm,本工程使用d=8mm钢筋作为连接。连墙件示意图12.8 悬挑梁的受力计算悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。悬臂部分受脚手架荷载N勺作用，里端B为与楼板的锚固点，A为墙支点。本方案中，脚手架排距为1050mm内排脚手架距离墙体300mm支拉斜杆的支点距离墙体为1300mm水平支撑梁的截面惯性矩I=1130cm4,截面抵抗矩W=141c
