抗震分析中的多点激励问题

1、抗震分析中的多点激励问题    摘 要：本文针对工程抗震分析中大跨度结构多点激励问题的分析方法进行了理论总结，并结合实际算例，对采用相对运动法和大质量法进行多点激励问题分析的计算结果与精确解进行了研究对比，给出了相关的结论。关键词：多点激励 相对运动法 大质量法一、引言地震时震源释放的能量以地震波的形式经过不同的路径、地形和介质传播至地表，由于波的传播特性导致地震地面运动具有随时间和空间不断变化的特征。通常在结构的地震反应分析中，只是考虑地震地面运动的时变特性，而忽略地震地面运动随空间变化所带来的影响。对于高层与高耸结构、中小跨度桥梁等在水平面内的几何尺

2、寸比较小的结构物来说，地震地面运动的空间效应影响很小，计算结果能够满足工程需要 1。但对于大跨度结构，由于跨越尺度较大，不同支承点处输入的地震地面运动则存在着一定的差异，从而对结构的地震反应有一定的影响。由于不同支承点处输入的地面运动存在着差异，但从结构分析的力学机理来说都是一致的，因此统称为多点激励效应。考虑多点激励使得大跨度结构的地震反应分析更加符合实际情况，显得更为合理2。二、多点激励动态时程分析方法的应用大跨度结构多点激励动态时程分析的方法主要有相对运动法（RMM，Relative Motion Method）和大质量法（LMM，Large Mass Method）3。1相对运动法对于

3、多自由度体系，多维多点输入的地震反应动力平衡方程为（1）式中M、C、K分别是结构的总体质量矩阵、阻尼矩阵和刚度矩阵，、分别为结构的绝对位移向量、速度向量和加速度向量，为地震作用引起的外荷载向量。设桥梁结构支承点相应于地震动输入的自由度数为，非支承点的自由度数为，在绝对坐标系下，式（1）的动力平衡方程可写为分块矩阵的形式，即（2）式中、和、分别表示支承点和非支承点处的位移、速度和加速度向量。将结构的绝对位移分解为准静力响应和动力响应之和，其中非支承点处的准静态响应定义为 （3）式（3）的力学意义为结构支座节点的静位移引起的结构非支承点处的位移，即所谓的准静态响应。将式（3）代回式（2）的第一个方

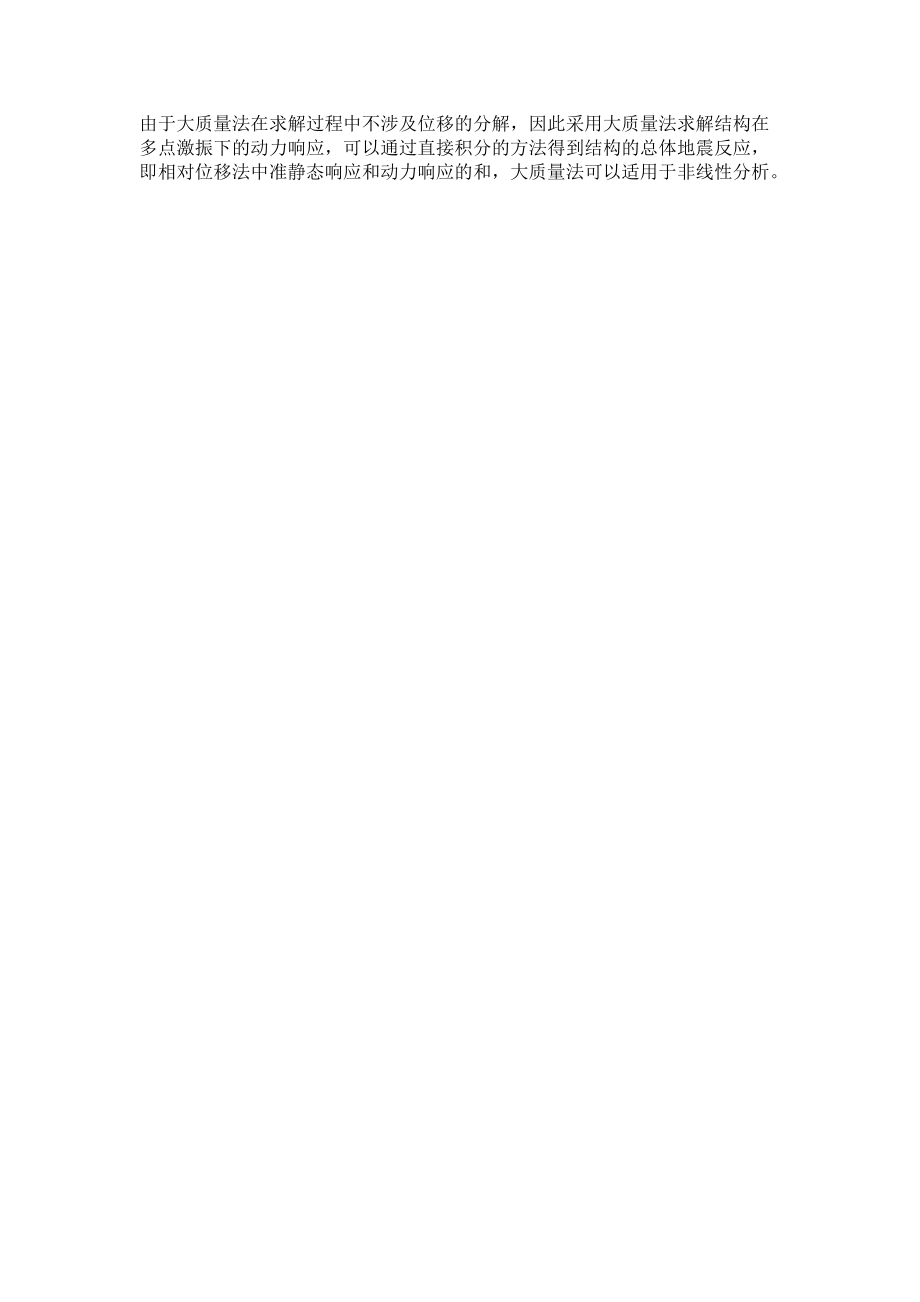

4、程可得（4）当假定阻尼矩阵正比于刚度矩阵时，上式右边第二项为；当阻尼为其它形式并且较小时，此项也很小，因此可以从上式中略去3。由此可以近似得到（5）对集中质量体系，式（5）变为（6）采用此式进行动力计算的优点在于只需要根据支承点处的加速度时程就可以进行计算得到非支承点处的动力响应，而不需要知道速度向量和位移向量。2大质量法大质量法是对结构模型进行动力等效的一种分析方法，这种方法在处理多点激励问题时需要解除支承点沿地震作用方向的约束，并赋予节点大质量，其数值通常远远大于结构体系的总体质量，此时式（2）中支承点处的质量矩阵应改为，其中的表达式为 （7）式中为第个支承点所赋予的节点大质量。同时为了强迫支承点处的动力响应时程与初始模型保持一致，在各节点大质量上作用随时间变化的节点荷载，其中为各支承点处输入的加速度时程，由此式（2）的动力平衡方程可以改为（7）由式（7）的第二个方程可以得到支承点处的加速度，即支承点处的加速度响应时程与输入的多点激励加速度时程基本保持一致。对比式（2）和式（7）的第一个方程，可知当相同时，由该两个方程求得的非支承点处的动力响应、是一致的。由于大质量法在求解过程中不涉及位移的分解，因此采用大质量法
