七氟丙烷气体灭火系统施工方案和施工方法

1、七氟丙烷气体灭火系统施工方案和施工方法第一节施工及验收依据一、施工图纸。二、设备安装使用说明书。三、本工程施工合同及消防局有关本工程的审图意见。四、气体灭火系统设计规范GB50370-2005 ；五、气体灭火系统施工及验收规范GB50263-2007;六、火灾自动报警系统施工及验收规范GB50166 92七、建筑电气工程施工质量验收规范GB50303-2002；第二节七氟丙烷气体灭火系统施工方案及措施、施工顺序：柜体就位一-柜体固定贮存容器安装喷射短管安装喷嘴安装电磁阀安装设备调试一 系统联调系统试运行验收、主要施工方法及技术要点：1、七氟丙烷柜式灭火装置的安装 、七氟丙烷柜式灭火装置柜体的制

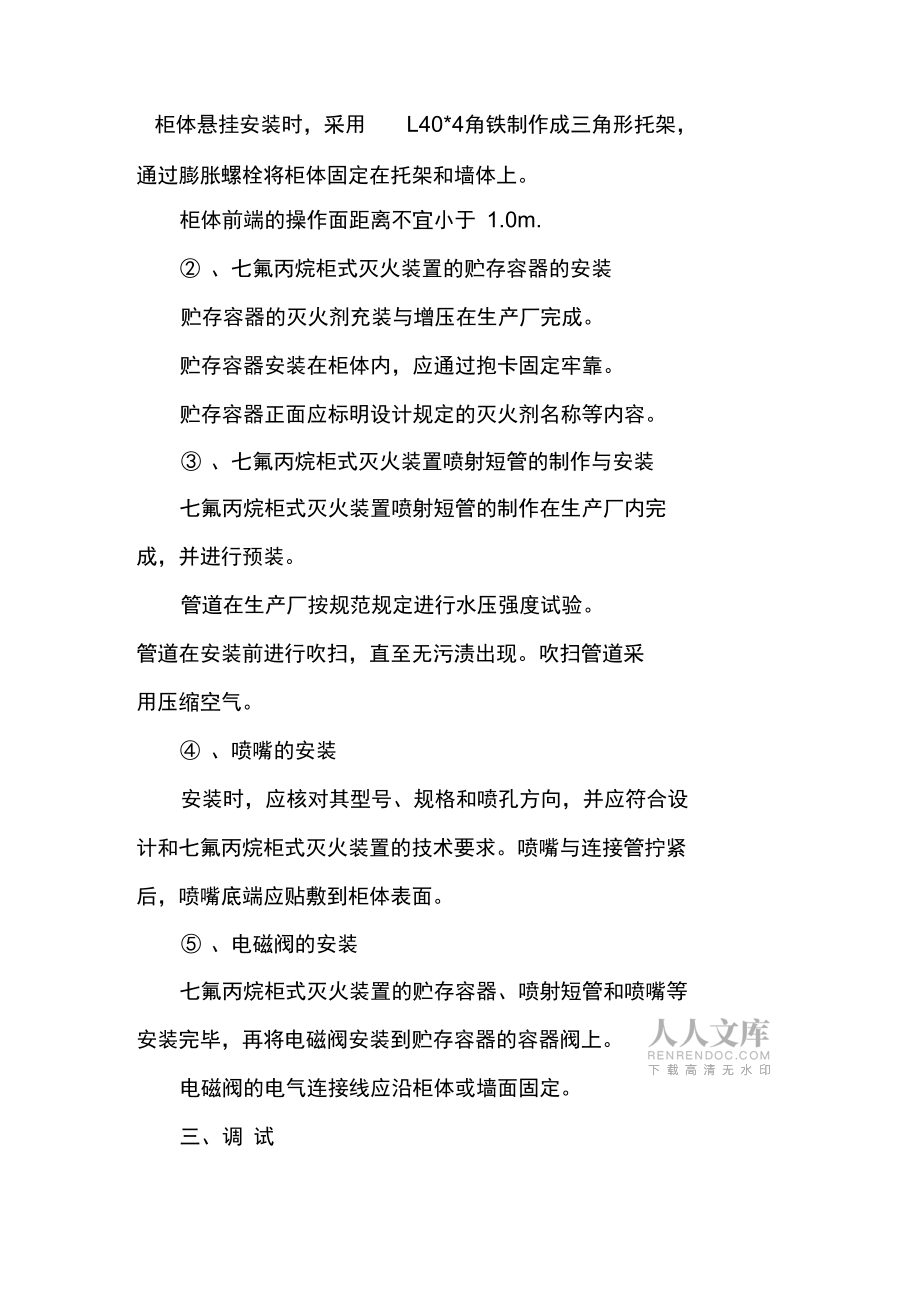

2、作和安装七氟丙烷柜式灭火装置的柜体在生产厂完成。按照图纸放到防护区的指定位置。柜体通过膨胀螺栓将其固定在地板上或墙上。柜体悬挂安装时，采用L40*4角铁制作成三角形托架，通过膨胀螺栓将柜体固定在托架和墙体上。柜体前端的操作面距离不宜小于 1.0m. 、七氟丙烷柜式灭火装置的贮存容器的安装贮存容器的灭火剂充装与增压在生产厂完成。 贮存容器安装在柜体内，应通过抱卡固定牢靠。 贮存容器正面应标明设计规定的灭火剂名称等内容。 、七氟丙烷柜式灭火装置喷射短管的制作与安装 七氟丙烷柜式灭火装置喷射短管的制作在生产厂内完成，并进行预装。管道在生产厂按规范规定进行水压强度试验。 管道在安装前进行吹扫，直至无污

3、渍出现。吹扫管道采 用压缩空气。 、喷嘴的安装安装时，应核对其型号、规格和喷孔方向，并应符合设 计和七氟丙烷柜式灭火装置的技术要求。喷嘴与连接管拧紧 后，喷嘴底端应贴敷到柜体表面。 、电磁阀的安装 七氟丙烷柜式灭火装置的贮存容器、喷射短管和喷嘴等安装完毕，再将电磁阀安装到贮存容器的容器阀上。电磁阀的电气连接线应沿柜体或墙面固定。三、调 试1、一般规定气体灭火的调试宜在柜式气体灭火设备安装完毕，以及 有关的火灾自动报警系统和开口自动关闭装置、通风机械和 防火阀等联动设备的调试完成后进行。调试前应具备完整的技术资料及调试必需的其他资料。调试负责人应由专业技术人员担任。参加调试的人员应 职责明确。调

4、试前应检查柜式气体灭火设备的组件和材料的型号、 规格、数量，以及柜式气体灭火设备的安装质量，并应及时 处理所发现的问题。调试后应提出调试报告。调试报告的表格形式可根据柜 式气体灭火设备的结构形式和防护区的具体情况进行调整。2、调试 、系统调试，应对所有防护区进行系统手动、自动模 拟启动试验。a、手动模拟启动试验按下述方法进行：按下手动启动按钮，观察相关动作信号及联动设备动作 是否正常（如发出声、光报警，启动输出端的负载响应，关 闭通风空调、防火阀等） 。人工使压力信号反馈装置动作，观察相关防护区门外的 气体喷放指示灯是否正常。b、自动模拟启动试验按下述方法进行：将灭火控制器的启动输出端与灭火系

5、统相应防护区驱动 装置连接。驱动装置应与阀门的动作机构脱离。也可以用一 个启动电压、电流与驱动装置的启动电压、电流相同的负载 代替。人工模拟火警使防护区任意一个火灾探测器动作，观察 单一火警信号输出后，相关报警设备动作是否正常（如警 铃、蜂鸣器发出报警声等） 。人工模拟火警使防护区内另一个火灾探测器动作，观察 复合火警信号输出后，相关动作信号及联动设备动作是否正 常（如发出声、光报警，启动输出端的负载，关闭通风空调、 防火阀等）。C、模拟启动试验结果应符合下列规定：延迟时间与设定时间相符，响应时间满足要求。有关声、光报警信号正确。联动设备动作正确驱动装置动作可靠。 、进行调试试验时，应采取可靠

6、的安全措施，确保人员安全和避免灭火剂的误喷射。四、验收1、一般规定柜式气体灭火设备的竣工验收应由建设主管单位组织， 建设、公安消防监督机构、设计、施工等单位组成验收组共 同进行。竣工验收时，建设单位应提交下列技术资料： 经批准的竣工验收申请报告。 施工记录和隐蔽工程中间验收记录。 竣工图和设计变更文字记录。竣工报告。设计说明书。调试报告。 柜式气体灭火设备及其主要组件的使用维护说明书。 柜式气体灭火设备的检验报告 、试验报告和出厂合格证 竣工验收应包括下列场所和设备：防护区。柜式气体灭火设备。与柜式气体灭火设备联动的有关设备。有关的安全设施。 竣工验收完成后，提出竣工验收报告。竣工验收报告的

7、表格形式可按柜式气体灭火设备的结构形式和防护区的具 体情况进行调整。柜式气体灭火的验收合格后，应将柜式气体灭火设备恢 复到正常工作状态。验收不合格的不得投入使用。2、防护区验收 防护区的划分、用途、位置、开口、通风、几何尺寸、 环境温度及可燃物的种类与数量应符合设计要求，并应符合现行国家有关设计规范的规定防护区下列安全设施的设置应符合设计要求，并应符合 现行国家有关标准、规范的规定。防护区的疏散通道、疏散指示标志和应急照明装置。防护区内和入口处的声光报警装置 、入口处的安全标志无窗或固定窗扇的地上防护区和地下防护区的排气装 置。门窗设有密封条的防护区的泄压装置。专用的空气呼吸器或氧气呼吸器。3

8、、设备验收 、灭火剂贮存容器的数量/型号和规格，位置与固定方式，油漆和标志，灭火剂的充装量和贮存压力，以及灭火剂 贮存容器的安装质量应符合设计要求。 、灭火剂贮存容器内的充装量，应按实际安装的灭火 剂贮存容器总数 （不足 5 个的按 5 个计）的 20进行称重抽 查。 、灭火剂贮存容器内的贮存压力应逐个检查。 、阀驱动装置的数量、型号、规格和标志，安装位置 和固定方法，应符合设计要求和规范规定。4、系统功能验收系统功能验收时，应进行下列试验：按防护区总数（不足 5 个按 5 个计）的 20进行模拟启 动试验。模拟自动启动试验时，应先关断有关灭火剂贮存容器上的驱动器，安上相适应的指示灯泡、压力表或其他相应装 置，再使被试防护区的火灾探测器接受模拟火灾信号。试验 时应符合下列规定：指示灯泡显示正常。有关的声、光报警装置均能发出符合设计要求的正常信 号。有关的联动设备动作正确，符合设计要求。5、维护管理柜式气体灭火设备应由经过专门培训，并经考试合格的 专人负责定期检查和维护。柜式气体灭火设备投入使用时，应具备下列文件资料：技术资料和竣工验收报告。柜式气体灭
