EOCR使用说明书

1、EOCR-3DM/FDM 特点:· 内装MCU（MCU），应用（ASIC）技术 · 三只完整的电流互感器 · 多种保护功能 o 过电流 o 欠电流 o 缺相 o 相不平衡 o 反相 o 堵转 o 失速 · 便利的参数设定 · 数字电流表功能 · 电机总运行时间显示 · 脱扣（动作）原因显示 · 条形指示灯即时显示电机负荷变化情况 · 可选的脱扣动作时间特性 · 电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。 · 适于三相或单相电机保护 · 自

2、检功能 · 预报警设置功能 · 宽的温度湿度工作环境 · 一个型号电流保护范围可覆盖0.1A-800A的电机电流 EOCR-3DM是专门设计用于电机保护，它具有多功能的优点。除了能对电机过电流、欠电流、缺相、相不平衡、反相、堵转、失速保护外，还可以记录电机累计运行时间。同时，它提供电机工作时间预先设定的功能，当达到这个设定时间值后，会自动送出报警信号，提醒您定期维护电机（加油、更换轴承等）及外围设备。另外，它内置的存储器可以记录最后一次脱扣原因，重现故障，便于进行分析，及时排除故障。 EOCR-FDM与EOCR-3DM除外型、安装方式不同外，其余都相同。概述：保护

3、类型： 可保护项目脱扣时间过电流OT-TIME定时限/反时限:可选欠电流UT-TIME定时限缺相3秒 相间不平衡8秒 反相0.1秒是否保护通过SW2拨动式开关选择堵转失速1-10秒可调/关闭负载电流超过过载保护电流180%时抱轴0.5秒负载电流超过过载保护电流2-5倍时特性：电流设定   每一个电流类型是靠DIP开关拨动位置确定 过电流（OC）参见电流设定范围欠电流0.5-(小于)OC,可关闭该功能精度电流±5%时间±5%延时设定起动延时(D-TIME)   0-200秒,连续可调欠电流延时(U

4、-TIME)定时限0.5-30秒,连续可调过载延时(O-TIME)定时限0.2-30秒,连续可调反时限1.0-30秒,连续可调预报警设定过电流值的50-100%工作电压22085-250V(50/60Hz)触点O.L形式2-SPST容量3A/250V(AC)静态98-97常开96-95常闭A.L形式1-SPST容量3A/250V(AC)静态常开脱扣指示条形LED及SSD(Seven Segment Display)综合显示 三相电流,脱扣原因,电机累计运行时间。安装方式35毫米固定/道轨式环境温度储藏:-30°C-80°C工作:-20°C-70°C湿度3

5、0-90% RH 不结霜绝缘外壳-电路之间:大于100M欧姆,DC500V耐冲击外壳-电路之间:AC 2000V,60HZ,1分钟断开触点之间:AC 1000V,60HZ,1分钟电路之间:AC 2000V,60HZ,1分钟IEC1000-4-51.2 X 50µs,±4KV(0°,90°,180°,270°)IEC1000-4-2空气放电:±8KV,触点放电:±4KVIEC1000-4-4±2KV,1分钟功能描述使用情况及特点电机总运行时间累计时间从0-99999小时只记录电机带负载运行时间，此功能可被关

6、闭。预定电机运行时间累计时间从10-9990小时设定电机带负载运行时间，用于定期维护报警50-100%可调OC%过载保护电流设定报警类型F闪动  H长亮A脱扣后“灭”复位类型H-r手动（人工）按动面板上的RESET开关一次。E-r遥控切断继电器供电电源。A-r自动0.3秒-20分可调。存储脱扣原因可检查最后一次脱扣原因（包括按“TEST”）电机停机后可能要查找原因。安全保护维修电机时可拨动继电器面板一开关，确保电机在任何情况下不被启动。通过面板NVR开关选择该功能是否有效。电流范围设定:类型电流设定范围(安培)环绕CT圈数SW4拨动开关位置外加CT变流比变流比设定值050.

7、1-2.0505-5t050.25-5.0205-2t050.5-10105-05(显示)605.0-60160-60(显示)101.0-1210510:510151.5-1810515:515202.0-2410520:520252.5-3010525:525303.0-3610530:530404.0-4810540:540505.0-6010550:550606.0-7210560:560757.5-9010575:57510010-120105100:510012012-144105120:512015015-180105150:515020020-240105200:52002502

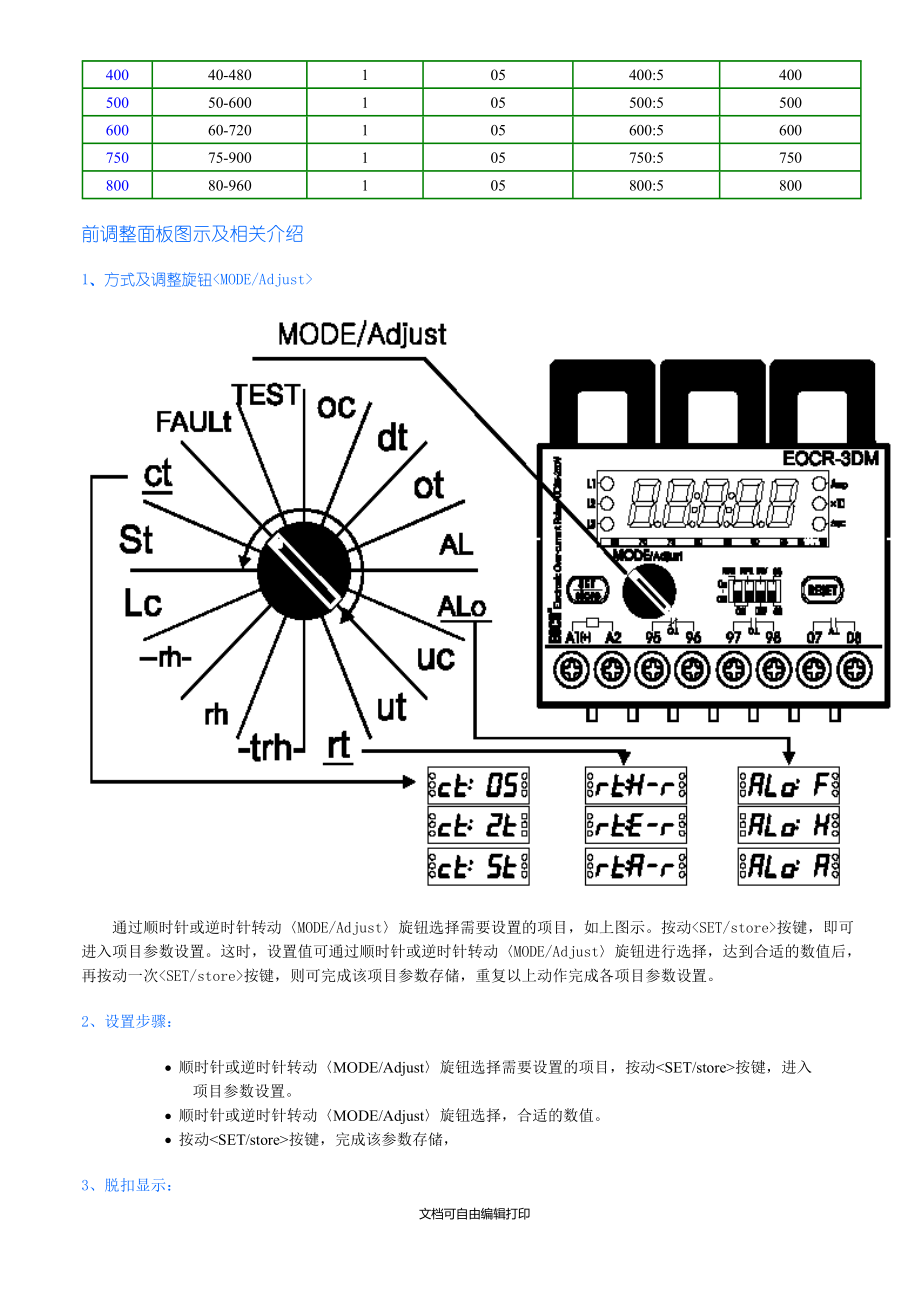

8、5-300105250:525030030-360105300:530040040-480105400:540050050-600105500:550060060-720105600:560075075-900105750:575080080-960105800:5800前调整面板图示及相关介绍1、方式及调整旋钮<MODE/Adjust>    通过顺时针或逆时针转动MODE/Adjust旋钮选择需要设置的项目，如上图示。按动<SET/store>按键，即可进入项目参数设置。这时，设置值可通过顺时针或逆时针转动MODE/Adjust旋钮进行

9、选择，达到合适的数值后，再按动一次<SET/store>按键，则可完成该项目参数存储，重复以上动作完成各项目参数设置。2、设置步骤：· 顺时针或逆时针转动MODE/Adjust旋钮选择需要设置的项目，按动<SET/store>按键，进入项目参数设置。 · 顺时针或逆时针转动MODE/Adjust旋钮选择，合适的数值。 · 按动<SET/store>按键，完成该参数存储， 3、脱扣显示：脱扣原因显示简要说明过电流C相电流大于10.7A,动作。欠电流B相电流小于1.14A,动作。堵转A相电流大于29.6A,动作。失速负载加重引起电机

10、转速突然下降，动作。逆相相线反接，引起电机反转，动作。相不平衡A相电流超过其它相电流2.78A,动作。缺相A相缺相,动作。B相缺相,动作。C相缺相,动作。4、面板显示显示数值含义介绍范围及其它过电流设置需要的过载保护电流值。参照电机电流及实际使用情况设定启动延时除缺相情况外，设置启动延时避开电机启动过程中大电流引起继电器脱扣误动作。OFF-200秒     OFF：取消启动延时功能过载脱扣延时设置电机运行过程中出现负载电流大于预先设定的OC（保护电流）后，经过该时间后就脱扣，可通过面板的SW3开关选择脱扣时间按定时限或反时限曲线动作。定时限：0.2-30

11、秒 反时限：1-30秒 （具体取值参照电流-时间特性曲线确定 ）   告警百分比预告警设置，参数含义为：电机目前工作电流是OC值的百分之几。当电机目前负载电流超过此值后，继电器可输出一报警信号。OC值的50-100%告警输出形式信号输出方式有三种。F：闪动。H：长亮。A：电机工作时常亮，停机时长灭。见相关介绍欠电流设置所需的欠电流值OFF：此功能失效。0.5A-低于OC设定值欠电流脱扣时间当电机工作电流低于UC时的脱扣延时时间0.5-30秒,该延时只能工作在定时限方式复位类型人工复位:通过按RESET按键一下实现 遥控复位:通过切断一下继电器电源供电实现

12、 自动复位:如果此参数没有选择时就被存储,复位时间为0.2秒。如果旋转<MODE/Adjust>旋钮,显示屏出现-A-r时继续旋转该旋钮,显示屏会依次出现,0.3-0.9,1-10,20-50,1n-20n,选择一个合适的复位时间,按<SET/store>键一次,存储时间值0.3秒-20分,可调“n”表示：分累计运转时间这是一个电机累计运转时间的累加计时器。当电机工作电流大于0.2A时,累加计时器就开始工作。此项目被选择时，-trh-及电机运转的累计时间将会被很快显示出来。注：0303.3(小时)=303小时18分钟(0.3*60)最大的累计时间为99999小

13、时，累计时间不能被清除。工作时间设定此值与-trh-含义相同，只是它可以被设置。设置时步长为10小时。当电机运行时间达到该设定值时，A，B，C三相电流及设定的电机工作时间按5秒和1秒被分别显示。此时间可以通过存储“OFF”清零OFF/0-9990小时累计工作时间它表示电机从预先设置的工作时间起已经运行了多长时间，此功能主要用来对电机进行周期性维护。当电机运行达到此预设置的时间值后，前面板显示窗会周期显示时间。同时，可以从报警端子送出报警信号。 堵转电流脱扣延时:0.5秒,此功能保护电机负载或电流突然增大2-10倍的OC值,设定点可调,只能按定实现方式工作。失速脱扣延时当电机实际负载电

14、流达到OC的180%时，继电器脱扣延时时间OFF/1-10秒，按定时限方式动作。“OFF”表示此功能失效，外置CT变流比选择使用外挂CT时的变流比。如：外接CT变流比若为200：5，设置此值为200 脱扣原因旋转<MODE/Adjust>旋钮至此项目，按<SET/store>键一次,继续旋转<MODE/Adjust>旋钮增加其它脱扣原因显示项目 自检测试此项目用于继电器设置完成后的自检，如果进入这种方式，将于3秒后处于脱扣状态，此时，OT进入倒计时，倒计时完毕，显示“E”信息表示完成测试。此方式在电机运行时不能工作。5、报警输出电机停启动

15、正常运转电流增加（超过AL值）脱扣F：方式 H：方式    A：方式  6、面板DIP开关设定6.1、NVR无电压释放安全自保功能失效。“OL”闭和由继电器加电状态控制安全自保功能有效。“OL”闭和由“NVR”开关控制6.2、RPR逆相继电器逆相保护失效逆相保护有效6.3、可选择的电流-时间特性：定时限/反时限定时限过载保护按定时限电流-时间曲线动作反时限过载保护按反时限电流-时间曲线动作IEC947-4反时限电流-时间曲线与脱扣延时设定有关 O-TIME1-56-1011-2021-30动作曲线10A1020306.4、可

16、选择的最大电流范围05型：电机电流设定范围：0.5-10A60型：电机电流设定范围：5.0-70A1、如何进入设置状态。     顺时针或反时针转动MODE/Adjust旋钮，各设置项目会依次被显示。顺时针转动一档，即可进入设置状态，这时，前面板显示窗7段LED上会显示oc:05，其中，OC:表示过电流设置项目；0.5:表示过电流值是0.5A，它是继电器缺省设置值，也是最小值。如要调整该数值，按一次SET/store按键，再顺时针或反时针转动MODE/Adjust旋钮，如果一直顺时针转动MODE/Adjust旋钮，显示窗显示到oc:10时，数值不会再增加，这是因为

17、10A是最大值，此时，继续顺时针转动MODE/Adjust旋钮，OC值不会变化。如果想使该值继续增大，将前面板上4个拨动开关靠最右边的一个置于60位置，这时，最大电流可以达到70A。通常，OC取值可以在电机额定电流100%-120%之间选取一个合适的电流值。OC值设好后，再按SET/store一次，该电流值被储存，它即是电机实际工作时过载保护的电流值。 2、dt(启动延时)是什么，如何设定？     当您设置完成OC值之后，顺时针转动MODE/Adjust旋钮一档，即可进入启动延时项目设置状态。这时，前面板显示窗7段LED上会显示dt:10，其中，dt:表示启动延

18、时设置项目；10:表示延时值是10秒，它是继电器缺省设置值，它表示电机从开始转动时间起到达额定转速时间止所经历的时间间隔。一般而言，电机从启动到正常运转这段时间，电机电流值将是正常运转电流值的5-7倍；换句话来说，电气特性决定，电机在启动过程中一定处于过载状态。因而，延时设置就是保证继电器在电机启动期间不动作。当电机转速接近额定转速的80%时，电流就会迅速下降。如图示：    针对不同的电机，使用场合，电机启动时间是不同的。例如：对一个泵电机或普通交流电机，启动过程只有几秒，而一个风机，启动过程可能需要几分钟。所以，继电器的DT有一个很宽的取值范围：1-200秒，

19、以适应各种电机启动需要。您也可以将DT值设定为“OFF”，使EOCR-3DM按反时限脱扣方式动作。 3、ot(脱扣延时)是什么，如何设定？     当完成DT项目设定后，您可以进入下一个项目设定，继续顺时针转动MODE/Adjust旋钮一档，即可进入脱扣延时项目设置状态。这时，前面板显示窗7段LED上会显示ot:5，其中，ot:表示启动延时设置项目；5:表示延时值是5秒，它是继电器缺省设置值，推荐对一般的交流电机使用这个缺省值。对于过载情况预知或必须有过载发生的工业使用场合，例如：液压注塑机等。都已有时间继电器来控制过载发生。这时，OT设置要多出时间继电器设置1-

20、2秒。防止越级跳闸。共享保护是OT正确设置的又一个例子，如果OT设置为它的最小值0.2秒,EOCR-3DM将响应不希望出现的机械事故，迅速脱扣，切断电机电路。OT设置的范围为：0.2-30秒。4、AL：95是何含义？     AL表示报警，95是报警输出的缺省设置值的百分数表示。这个值的含义是电机运转电流达到过载保护电流的95%是就开始从报警继电器触点（A.L）输出报警信号。同时,前面板显示窗7段LED显示器下面的条状指示灯显示出满刻度的95%,以指示电流的比率(负载电流/过载电流OC)X100%。这个值帮助用户根据电机过载情况选择合适的电机。推荐将此值设置在80

21、-90之间，也可以将AL值设定为“OFF”，关闭报警输出功能。5、ALO:F是何含义？     ALO表示报警输出信号形式，F表示输出信号为“闪烁”。如果选择了这种方式，EOCR-3DM测量电机电流，此时，报警继电器输出触点（A.L）处于闭合状态。当电机电流增加到AL设置值时，A.L输出重复：断开（1秒）-闭合（1秒）-断开（1秒）状态。直到电机电流低于AL设置值。如果此时电机电流一直增加并且引发了一个脱扣动作，A.L输出重复：一秒内执行两次断开-闭合-断开状态，直到继电器复位。您也可通过MODE/Adjust旋钮选择不同的报警输出形式，选择ALo：H当电机电流增

22、加到AL设置值时，A.L输出重复断开（1秒）-闭合（1秒）-断开（1秒）状态。选择ALo：A当电机电流大于0.2A时A.L闭合,此时,报警继电器输出仅相当于一个简单的电流指示器。6、欠电流保护有效吗？     当然有效。在有些应用场合，欠电流保护是用户所期望的。例如：如果水泵干吸时，最好能给予保护。在这种情况下，电机的电流必须小于设定的欠电流（UC）保护值，欠电流保护功能可以通过对UC设置“OFF”值而失效。UC的设置范围：OFF-低于OC。推荐设置值为电机实际负载电流的80%，以避免不必要的脱扣动作。UC项目的设置可以通过顺时针或反时针转动MODE/Adjust

23、旋钮，直到显示窗出现uc：oFF，按一次SET/store按键，进入设置状态。然后，转动MODE/Adjust旋钮，直到出现您要设置的UC值，再按一次SET/store按键，存储该设置。接着，顺时针转动MODE/Adjust旋钮一档，即可进入欠电流脱扣延时项目设置状态ut：30，您可参照前边介绍完成延时设定，至此，UC项目设定就完成了。UT设定的范围：0.2-30秒。7、脱扣后，如何进行复位？     有三种复位方式，您可以通过顺时针或反时针转动MODE/Adjust旋钮，直到显示窗出现rt：H-r，H-r表示人工复位方式，您可以通过按动前面板上的RESET按键一

24、次，完成复位。如果想实现电子（遥控）复位，按动前面板上的SET/Store按键后，顺时针转动MODE/Adjust旋钮一档，显示窗出现rt：E-r，E-r表示电子复位。重复以上步骤，显示窗出现rt：A-r，A-r表示自动复位。自动复位的缺省复位时间是0.2秒，它的最大值是20分钟，可以通过顺时针转动MODE/Adjust旋钮改变，按动前面板上的SET/Store按键存储设置结果。注意：当发生缺相、过电流、欠电流时自动复位有效；发生堵转、逆相、接地、短路脱扣时自动复位无效。8、电机累计运行时间可以记录吗？     是的，可以记录。EOCR-3DM特殊设计使之具备这一

25、功能，如果一直转动MODE/Adjust旋钮，直到显示窗出现trh，显示窗首先出现0.1后其余数字每秒以15倍的速度增加,0.1表示电机累计运行时间为0.1小时(6分钟)。电机累计运行时间最大值为99999（小时），并且此值不能被修改或设置。继续顺时针转动MODE/Adjust旋钮一档，显示窗出现rh：200，rh表示设置电机运行时间项目，200表示设置电机运行时间为200小时（缺省值）。因为RH可以从10小时-9990小时设置，它可以用于对电机定期维护如：经过一定运行时间（RH设定值）后更换轴承、加油等。如果您想设定RH，可以通过顺时针或反时针转动MODE/Adjust旋钮，直到显示窗出现r

26、h：200后，按动前面板上的SET/Store按键，配合MODE/Adjust旋钮完成设置，再按SET/Store按键存储设置结果。当电机运行经过RH后，A，B，C，三相电流及RH时间分别以5秒，1秒各自被显示。此时，如果报警输出方式设置为ALo：F，则会从报警输出继电器触点A.L（07-08）送出每2秒交替闭合，断开的报警信号。电机停机后，可以对RH设置“OFF”值，预先设置的累计工作时间清零。9、堵转保护有效吗？     是的，有效。堵转保护的电流设置范围是OC值的2-10倍，如果电机电流增加且延时结束，脱扣继电器（O.L）将在0.5内断开。例如：L：14.0
