梁柱节点砼浇筑方案

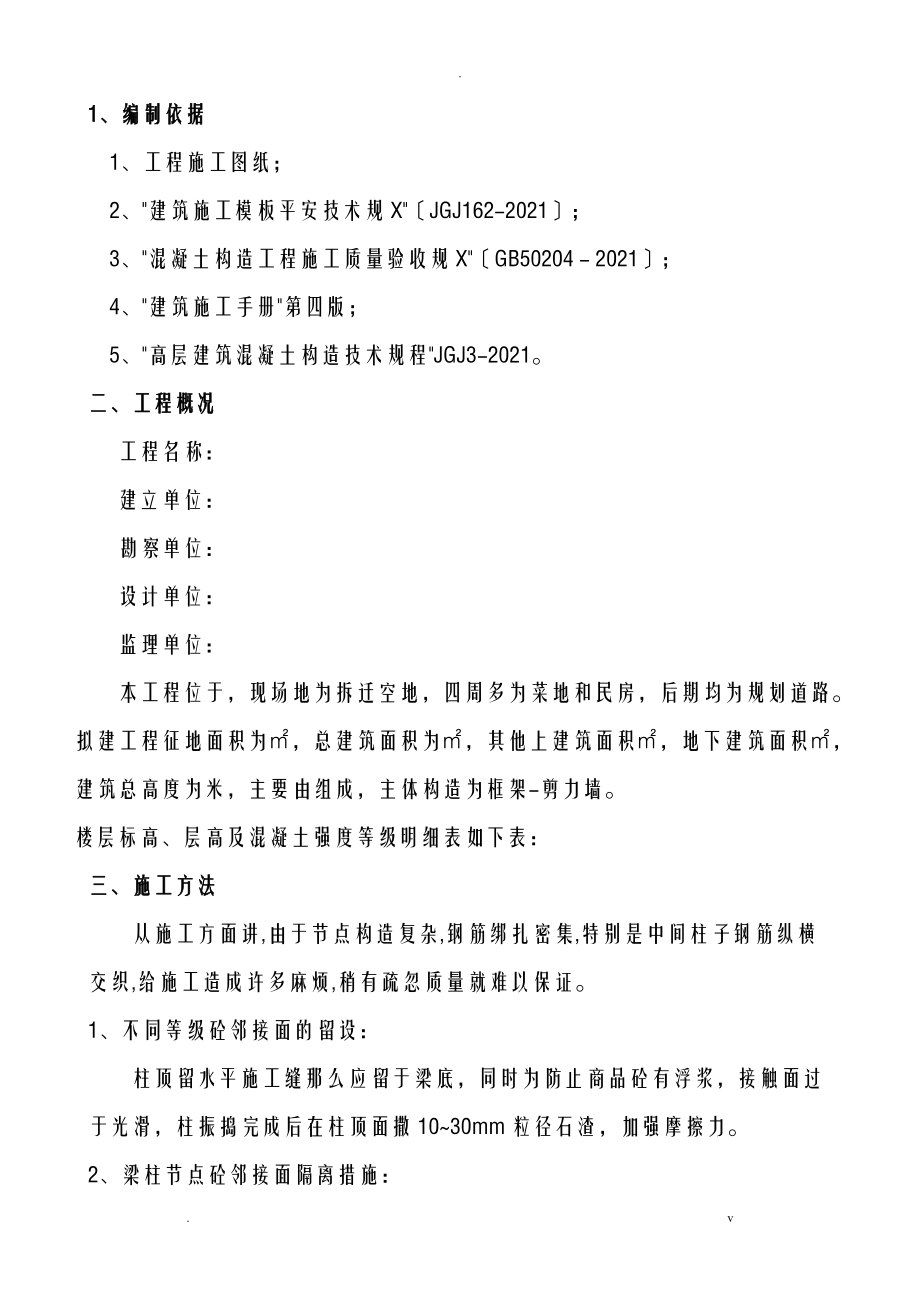

1、.梁柱节点不同等级混凝土浇筑施工方案 编制: 审核: 审批:2021年11月. v. v.1、 编制依据 1、工程施工图纸； 2、"建筑施工模板平安技术规X"JGJ162-2021； 3、"混凝土构造工程施工质量验收规X"GB502042021； 4、"建筑施工手册"第四版； 5、"高层建筑混凝土构造技术规程"JGJ3-2021。二、工程概况工程名称： 建立单位： 勘察单位： 设计单位：监理单位：本工程位于，现场地为拆迁空地，四周多为菜地和民房，后期均为规划道路。拟建工程征地面积为，总建筑面积为，其他上建筑面积，地

2、下建筑面积，建筑总高度为米，主要由组成，主体构造为框架-剪力墙。楼层标高、层高及混凝土强度等级明细表如下表：三、施工方法 从施工方面讲,由于节点构造复杂,钢筋绑扎密集,特别是中间柱子钢筋纵横交织,给施工造成许多麻烦,稍有疏忽质量就难以保证。1、不同等级砼邻接面的留设：柱顶留水平施工缝那么应留于梁底，同时为防止商品砼有浮浆，接触面过于光滑，柱振捣完成后在柱顶面撒1030mm粒径石渣，加强摩擦力。2、梁柱节点砼邻接面隔离措施：梁柱节点处主梁钢筋绑扎时,在梁柱节点附近离开柱边500,且1/2梁高处,沿45°斜面从梁顶面到梁底面用2mm网眼的密目钢丝网分隔(做为上下等级砼的分界),铁丝网绑扎

3、12钢筋网片上。具体见下列图3、梁柱节点核心区的混凝土浇捣方法：事先作好技术交底和准备工作。施工时,混凝土实行“先高后低的浇捣原那么,即先浇高强度等级混凝土,后浇低强度等级混凝土,严格控制在先浇柱砼初凝前继续浇捣梁、板砼,先用塔吊吊斗或混凝土泵输送柱等级的混凝土就位,分层振捣,在楼面梁板处留出45度斜面。在混凝土初凝前,使用混凝土泵,尽快浇筑楼面梁板的混凝土, 在混凝土初凝前重点控制上下强度等级混凝土的邻接面不能形成冷缝,故应在柱顶梁底处留设施工缝,防止上下强度等级混凝土的邻接面之间形成冷缝。同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣,坚决杜绝漏振死角,防止形成蜂窝麻面,以确保节点

4、核心区混凝土的密实性和设计强度。随之泵送浇筑楼面梁板的混凝土。商品混凝土配合比中,高强度等级混凝土的水泥用量偏多,水灰比、含砂率、坍落度偏大,梁板的混凝土采用二次振捣法,即在混凝土初凝前再振捣一次,增强上下强度等级混凝土交接面的密实性,减少收缩。 四、技术质量控制措施1、做好施工人员技术交底工作，对高强度砼与低强度砼浇筑分区交底，并做好上下强度砼浇灌区域确实认并留好标记，对砼浇筑方法进展交底。2、检查高、低砼区域的隔离钢丝网是否布置到位、结实、符合要求。3、安排专职施工人员对商品砼的供料区分，检查砼的坍落度、初凝时间等指标，保证高强度砼的供货量及质量。4、混凝土的浇灌措施根据先浇灌高强度砼的柱

5、，同时进展低强度砼梁板浇灌的施工顺序，浇筑混凝土时应分段分强度等级分层连续进展，浇筑层高度应根据构造特点、钢筋疏密决定，一般为振捣器作用局部长度的1.25倍，最大不超过5 0cm。使用振捣棒应快插慢拔，插点要均匀排列，逐点移动，顺序进展，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.5倍(一般为3040cm)。振捣上一层时应插入下层50cm，以消除两层间的接缝。外表振动器(或称平板振动器)的移动间距，应保证振动器的平板覆盖己振实局部的边缘。浇筑混凝土应连续进展。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土凝结之前，将次层混凝土浇筑完毕。间歇的最长时间应按所用商品砼强度等级、气温

6、及混凝土结条件确定，一般在2h内必须接缝。高强度砼与低强度砼的接缝亦如此处理。浇筑混凝土时应派专人经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况，发现问题应立即处理，并应在已浇筑的混凝土初凝前修正完好。要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。高、低强度砼的浇筑方法均应由一端开场用“赶浆法，即先浇筑梁，根据梁高分层浇筑成阶梯形，当到达板底位置时再与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进展。和板连成整体高度大于lm的梁，允许单独浇筑，其施工缝应留在板底以下23 cm处。浇捣时，浇筑与振捣必须严密配合，第一层下料慢些，梁底充分振实后

7、再下二层料，用“赶浆法保持水泥浆沿梁底包裹石子向前推进，每层均应振实后再下料，梁底及梁帮部位要注意振实，振捣时不得触动钢筋及预埋件。浇筑板混凝土的虚铺厚度应略大于板厚，先铺满高强度区域内板的高强度砼，再对相连板的低强度砼施工，用平板振捣器垂直浇筑方来回振捣，厚板可用插入式振捣器顺浇筑方向托拉振捣，并用铁插尺检查混凝土厚度，振捣完毕后用长木抹子抹平。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板混凝土时不允许用振捣棒铺摊混土。五、梁柱节点处裂缝控制措施1、产生梁柱节点不同混凝土强度等级处裂缝的原因：这些裂缝不是荷载作用下的构造裂缝，并不影响构造的平安使用。虽然微裂在混凝土中是很难防止的，但是应从

8、严要求，分析原因，采取有效措施，尽量控制和消除这类裂缝，进一步提高工程质量。其具体原因是：(1)梁柱节点处，混凝土的强度等级相差较大，(相差两个等级)时，不同强度等级的混凝土，其水泥用量、水灰比、用水量都不同，柱子体积大，水泥用量多，产生的水化热高，上下强度等级混凝土的收缩有差异，所以在其交界附近容易产生裂缝。(2)柱子断面大，刚度大，梁的截面相对较小，受柱子的强大约束，梁混凝土的收缩受限制，也容易产生裂缝。(3)商品混凝土配合比中，高强度等级混凝土的水泥用量偏多，水灰比、含砂率、坍落度偏大，也会导致上下强度等级混凝土交界附近产生裂缝。(4)现浇梁板的梁在板下，上面保养的水被板充分吸收，而梁得

9、不到充足的养护水分，造成梁的内外不均匀收缩，也容易导致梁的两侧面产生裂缝。(5)有的梁侧面水平方向的构造钢筋太少，对梁的抗收缩裂缝不利。在钢筋混凝土构造中，高层建筑框架构造的梁柱节点比拟复杂。钢筋混凝土框架构造，水平施工缝通常留于柱脚，柱顶假设要留水平施工缝那么应留于梁底。为减少梁柱节点施工的工作量，防止与梁板砼出现冷缝，故本工程柱及剪力墙的施工缝留在梁底。2、防止梁柱节点处裂缝的措施 根据上述原因分析，采取改良的具体措施如下：(1)要求混凝土搅拌厂调整配合比设计，在满足强度等级及可泵性的条件下，对柱子混凝土，减少水泥用量、减少含砂率、增加石子含量、减少坍落度、减少用水量，并对粉煤灰和外加剂的

10、用量也需作相应的调整。(2)节点处的混凝土实行“先高后低的浇捣原那么，即先浇高强度等级混凝土，后浇低强度等级混凝土，严格控制在先浇柱混凝土初凝前继续浇捣梁板的混凝土，事先作好技术交底和准备工作。(3)梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次，增强上下强度等级混凝土交接面的密实性，减少收缩。(4)在产生裂缝相对较多的梁的侧面，增加水平构造钢筋，提高梁的抗裂性。(5)严格控制混凝土拌合物的坍落度，节点核心区柱子部位混凝土采用塔吊输送，以期降低坍落度。在现场，对每车混凝土都应进展坍落度检测。(6)加强混凝土的养护，特别是梁，除了板面浇水外，还应在板下梁侧浇水，在满堂承重脚手架未撤除之前

11、，可以用高压水枪对梁进展浇水养护，并推迟梁侧模的拆模时间。只要采取的针对性措施到位，并精心施工，梁柱节点上下强度等级混凝土交界处附近的裂缝完全可以得到防止。3、混凝土质量控制措施 本工程混凝土是用商品混凝土，每次浇筑混凝土坍落度抽检不少于3次，发现异常，立即退货，并做好记录，防止因混凝土坍落度过大而引起收缩裂缝。梁柱节点混凝土须单独留置试块。七、节点钢筋绑扎纵筋的锚固。设计上一般是按照规X要求取节点区箍筋与箍筋加密区一样，包括箍筋的规格、直径和间距等；纵筋锚固也要求满足规X规定，包括伸入支座的直段及弯钩长度。实际施工中常常出现的问题是：节点区箍筋缺少绑扎、数量缺乏、间距不均，或者几个箍筋全堆在一起，或者空空的一长段没有箍筋；而纵筋那么可能会因弯钩被烧断导致锚固长度不够。做法是
