2018电工题库

1、一、填空题 （本题有10个空，每空1分，共10分）1、电流互感器二次接线属于保护接地，防止一次绝缘击穿，二次串入高压，威胁人身安全，损坏设备。2、常用的脉冲信号波形有矩形波、三角波和锯齿波。3、感应电动势的方向可根据楞次定律来确定，大小根据法拉第电磁感应定律来确定。4、基本逻辑门电路有与门、或门和非门，利用此三种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路。5、避雷针一般有针尖（接闪器）、支持物以及接地装置等三部分组成。6、测量二次回路的绝缘电阻用100V兆欧表，亦可用500 V兆欧表代替，电压低于2KV回路只允许用500 V兆欧表测量。7、断开阳极电源，降低正向阳极电压，给阳极加反

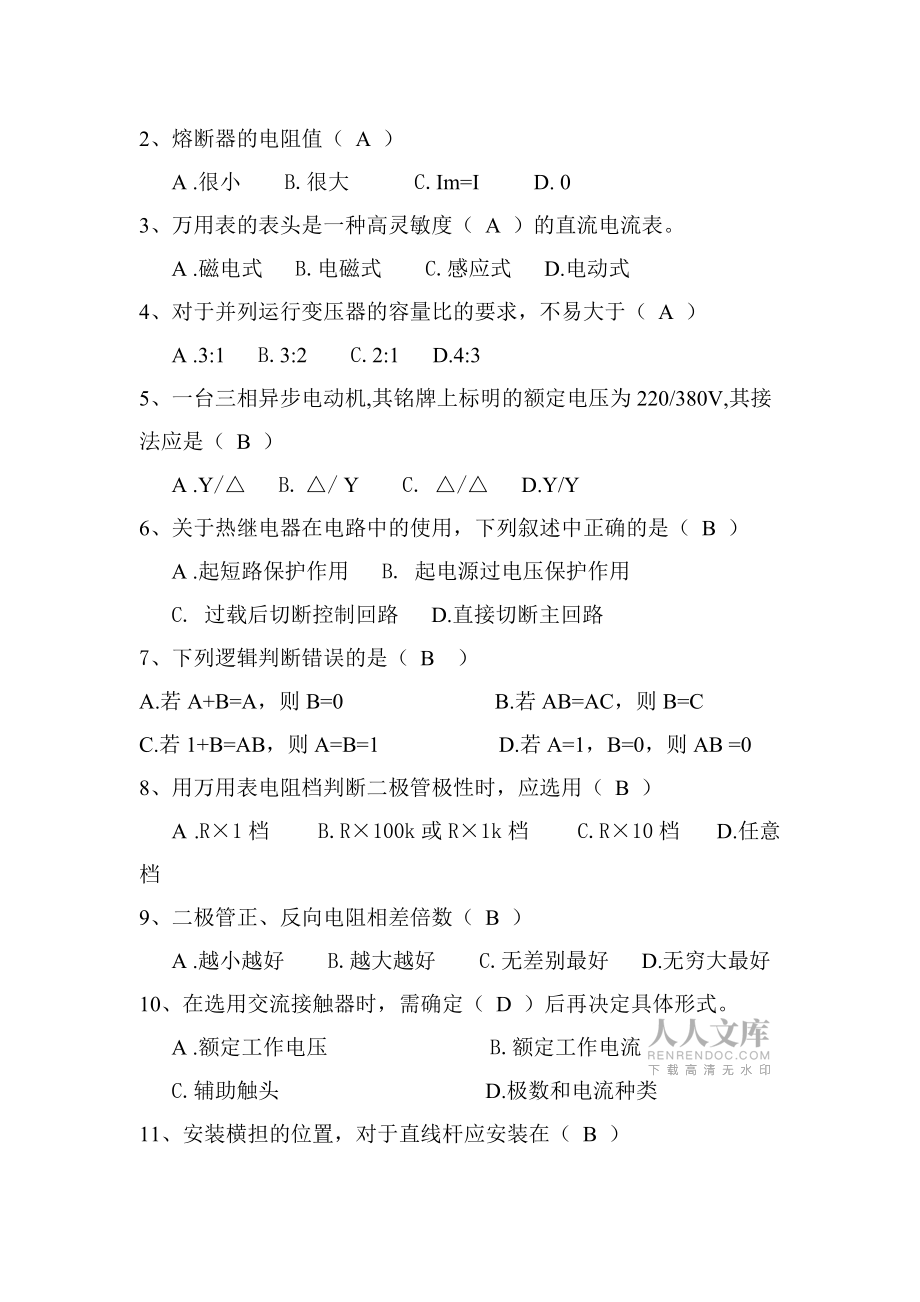

2、向电压可以使晶闸管关断。8、有一个电阻为3000，最大量程为3v的电压表，如果将它的量程扩大为15v，则应串联12000的电阻。9、在数字电路中，用来完成先“与”后“非”的复合逻辑门电路叫与非门电路。10、任何电容器都不能通过稳定的直流电，但能通过稳定的交流电。二、单项选择题（将正确答案的序号填入空格内，每题1分，共20分）1、交流电的有效值和最大值之间的关系为（ A ） A . Im=I B.Im=I/2 C.Im=I2、熔断器的电阻值（ A ）A .很小 B.很大 C.Im=I D. 03、万用表的表头是一种高灵敏度（ A ）的直流电流表。A .磁电式 B.电磁式 C.感应式 D.电动式4

3、、对于并列运行变压器的容量比的要求，不易大于（ A ）A .3:1 B.3:2 C.2:1 D.4:35、一台三相异步电动机,其铭牌上标明的额定电压为220/380V,其接法应是（ B ）A .Y/ B. / Y C. / D.Y/Y6、关于热继电器在电路中的使用，下列叙述中正确的是（ B ）A .起短路保护作用 B. 起电源过电压保护作用C. 过载后切断控制回路 D.直接切断主回路7、下列逻辑判断错误的是（ B ）A.若A+B=A，则B=0 B.若AB=AC，则B=C C.若1+B=AB，则A=B=1 D.若A=1，B=0，则AB =08、用万用表电阻档判断二极管极性时，应选用（ B ）A

4、.R×1档 B.R×100k或R×1k档 C.R×10档 D.任意档9、二极管正、反向电阻相差倍数（ B ）A .越小越好 B.越大越好 C.无差别最好 D.无穷大最好10、在选用交流接触器时，需确定（ D ）后再决定具体形式。A .额定工作电压 B.额定工作电流 C.辅助触头 D.极数和电流种类11、安装横担的位置，对于直线杆应安装在（ B ）A .电源侧 B.负荷侧 C.受张力侧 D.受反张力侧12、变电所35KV母线上，其悬式绝缘子串联片数是（ B ）A .4 B.5 C.6 D.713、电缆敷设时，在终端头和中间头附近应留有（ D）米的备用长度。

5、A .0.30.5 B.0.50.8 C.1.01.2 D.1.01.514、二进制数11010转化为十进制数为（ D ）A.（11010）2=（23）10 B. （11010）2=（24）10 C. （11010）2=（25）10 D. （11010）2=（26）1015、在（ C），母线不准涂漆。A .母线端头 B.母线折弯处 C.母线连接处 D.母线背面16、桥式起重机中电动机的过载保护通常采用（ B ）A.热继电器 B.过电流继电器 C.熔断器 D.断路器17、某用电设备外壳防护等级要求防尘（尘埃进入量不致妨碍正常运转），防淋水（倾斜度60°以内淋水无有害影响），下列防护等级

6、代号符合要求的是（ B ）A.IP45 B.IP53 C.IP54 D.IP5518、居民区310KV架空线路架空裸导线（钢芯铝线）的最小截面为（ C ）mm2。A.10 B.16 C.25 D.3519、对人体产生同样的刺激效应，直流要比交流大（ C ）倍。A .1.52 B.23 C.24 D.3520、在TN-C-S系统中终端用户的漏电保护PE线（ C ）穿过漏电保护中电流互感器的线圈回路。A .不应 B.应 C.严禁 D.必须三、多项选择题（每小题2分，每题至少有两个正确答案，全选对得2分，漏选时每选对一项得0.5分，多选或错选不得分）1、供配电系统中对于安全距离的说法正确的是（ABD

7、）A . 安全距离是指人与带电体之间需保持的最小距离。B. 安全距离是指带电体与带电体之间需保持的最小距离。 C. 安全距离是指带电体与绝缘体之间需保持的最小距离。D. 安全距离是指带电体与地面之间需保持的最小距离。2、提高功率因数的意义是（ACD）A .减少线损。B. 减少变压器铁损。 C. 减少输电线路的电压损失。D. 增加发电设备的供电能力。3、下列负荷中为一级负荷的是（ACD）A .中断供电将造成公共场所秩序混乱。B. 中断供电将造成人身伤亡 C. 中断供电造成重大经济损失D. 中断供电将造成重大政治影响4、下列电源属于应急电源的有（BCD）A .变电所母线引出供电回路B.独立于正常电

8、源的发电机组 C. EPS应急电源D. UPS不间断电源5、按用途分接地有以下几种（ABC）A .工作接地 B.保护接地 C. 防雷接地 D.重复接地四、判断题（将判断结果填入括号中。正确的填“”，错误的填“×”。每题1分。共20分）1、在全电路中，电源的开路电压等于电源的电动势。 （ ）2、电与磁有一定内在联系，实验证明，凡有电荷存在周围就有磁场。（ × ）3、某一单相线路其额定电流为20A，选用BVV型护套线明敷，其截面面积应为2×1.5mm2。 （ × ）4、电力电缆按芯数分为双芯、三芯和四芯三种。 （ × ）5、数控装置是数控机床的控制

9、核心，它根据输入的程序和数据，完成数值计算，逻辑判断，输入输出控制，轨迹插补等功能。 （ ）6、当晶体管的发射结正偏时，晶体管一定工作在放大区。 （ × ）7、在小接地电流系统正常工作时，电压互感器二次侧辅助绕阻的开口三角处有100V 电压。 （ × ）8、电流互感器在运行中，二次绕组绝不能开路，否则会感应出很高的电压。 （ ）9、变压器的过负荷保护动作于跳闸。 （ × ）10、避雷器的额定电压应比被保护电网电压稍高一些好。 （ × ）11、发电厂，变电所装设消弧线圈是用它来平衡接地故障电流中因线路对电容所产生的超前电流分量。 （ ）12、对变压器多次连

10、续合闸充电，可能使其固定物松动和继电器保护误动作。 （ ）13、数字万用表大多采用的是双积分型A/D转换器。 （ ）14、笼型电动机和同步电动机选择启动方式时，如条件允许优先采用的启动方式为全压启动。 （ ）15、变压器400V侧中性线上流过的最大不平衡电流，其值按国标规定，不超过额定电流的30%。 （ × ）16、电力系统发生故障时，系统频率会降低，电流电压的相位角也会增大。 （ × ）17、在环境温度低于0时，不允许敷设塑料绝缘导线。 （ × ）18、速断保护的主要缺点是受系统运行方式变化的影响较大。（ ）19、利用END指令，可以分段调试两个程序。 （ ）2

11、0、异步计数器的工作速度一般高于同步计数器。 （ × ）五、简答题（每小题5分，共10分）1、简述电力变压器的并列运行条件。答：（1）所有并列变压器的额定一次电压及二次电压必须对应相等。（2）所有并列变压器的阻抗电压（即短路电压）必须相等。（3）所有并列变压器的联结组别必须相等。（3）并列运行变压器容量应尽量相同或相近，其最大容量与最小容量之比，一般不能超过3：1。2、何为TN-C系统、TN-S系统、TN-C-S系统？答：如果系统中的N线与PE线全部合为PEN线，则此系统称为TN-C分线路，N线与PE线则全部或部分地分开，则此系统称为TN-S系统；如果系统中的N线与PE线全部合为PE

12、N线，则此系统称为TN-C-S系统。六、计算题（第1小题5分，第2小题10分）1、某三相变压器额定容量SN为1000KVA，功率因数COS=0.8，额定电压U1/U2=10KV/O.4KV,计算变压器二次侧电流、无功功率Q。2、电路如图所示，已知R1=R3=6，R2=3，R=2，R4=1.125，E=12V，试用Y-变化法求电源支路电流。七、编程题（15分） 要求第一台电动机M1启动5秒后，第二台电动机M2自动启动，只有当第二台电动机M2停止以后，经过5秒延时M1自动停止，根据主电路图及输入输出接线图画出梯形图并编写程序指令。一、填空题（每空1分，共10分）1、基本逻辑门电路有与门、或门和非门

13、，利用此三种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路。2、避雷针一般有针尖（接闪器）、支持物以及接地装置等三部分组成。3、测量二次回路的绝缘电阻用100V兆欧表，亦可用500 V兆欧表代替，电压低于2KV回路只允许用500 V兆欧表测量。4、 当三相电源作Y连接时，线电压是相电压的倍。5、 任何电容器都不能通过稳定的直流电，但能通过稳定的交流电。6、 变压器内部发生故障时的主保护为瓦斯保护动作。7、短路电流周期分量，是由欧姆定律决定的。8、自动重合闸装置动作后应能自动复位准备下次动作。9、由一个线圈中的电流发生变化而使其它线圈产生感应电动势的现象，称为互感现象。10、三相五柱式电

14、压互感器，二次侧辅助绕组接线为开口三角形所反映的是零序电压。二、单项选择题（将正确答案的序号填入空格内，每题1分，共20分）1、对于电路中任一节点而言，流入节电的电流等于流出节电的电流这一定律符合（ A ）。A .基尔霍夫第一定律 B.基尔霍夫第二定律 C.欧姆定律 D.焦耳定律2、三相变压器的额定电流是指（ A ）。A .相电流的最大值 B.线电流的最大值 C.相电流的有效值 D.线电流的有效值3、用万用表测得三极管的任意二极间的电阻均很小，说明该管（ C ）。A. 发射结击穿，集电结正常 B. 发射结正常，集电结击穿 C. 两个PN结击穿 D. 两个PN结开路4、常用的晶体三极管极性判断方

15、法是依据三极管的（ C ）特性。A. 电流稳定性 B. 电压稳定性 C. 电流放大作用 D. 电压放大作用5、要将一般线路分为两段，中间应加（ D ）特性。A . T接杆 B. 转角杆 C. 换位杆 D. 耐张杆6、在整流电路中（ C ），整流电路输出的直流脉动最小。A.单相半波 B.单相桥式 C.三相桥式 D. 三相全式7、三相绕线转子异步电动机采用频敏变阻器启动，当起动电流及起动转矩过小时应（ B ）频敏变阻器的等效阻抗，以提高起动电流，起动转矩。A.增加 B.减少 C.不改变8、监视电动机运行情况是否正常，最直接、最可靠的方法是看电动机是否出现（ A ）A.温升过高 B.电流过大 C.电

16、压过高或过低 D. 噪声增大9、指针式万用表在测量允许范围内，若使用交流档测量直流电，则所测得的值将（ A ）被测值。A.大于 B.小于 C .等于10、一台三相电力变压器的接线组别是Y1d11表示一次绕阻为Y接线，二次绕阻为接线，那么二次绕阻超前一次绕阻为（ A ）角A.30° B.60° C.90° D. 120°11、60w/220v的交流白炽灯串联二极管后，接入220v交流电源，其消耗的电功率为（ D ）A. 60w B. 45w C. 15w D. 30w 12、保护接零时单相用电器的金属外壳应与（ D ）连接A. 任意一根零线 B.用电器的零

17、线 C. 供电系统中的零线 D. 自然接地体13、台式钻床简称台钻，通常安装在工作台上，用来钻（ C ）的孔。A. 6mm以下 B. 10mm以下 C. 12mm以下 D. 30mm以下 14、在TN-S系统内，电源有一点与地直接相连，负荷侧电气装置的外露可导电部分通过（ D ）与该点连接。A. 相线 B. 端线 C. 零线 D.PE线 15、中断供电将造成重大经济损失的应为（ D ）。A. 三级负荷 B. 二级负荷 C. 一级负荷中特别重要负荷 D.一级负荷 16、控制屏上采用灯光监视时，红灯、绿灯代表断路器的合闸与分闸状态，它们分别布置在控制开关的（ C ）。A.左上侧和右下侧 B. 左下

18、侧和右下侧 C. 左上侧和右上侧 D.右上侧和左下侧17、下列逻辑判断错误的是（ B ）A.若A+B=A，则B=0 B.若AB=AC，则B=C C.若1+B=AB，则A=B=1 D.若A=1，B=0，则AB =018、8进制数121转化为2进制数为（ A ）A.（121）8=（1010001）2 B. （121）8=（1010111）2 C. （121）8=（1011001）2 D. （121）8=（1101001）219、如果二极管的正反向电阻都很大，则该二极管（C ）A .正常 B.已被击穿 C.内部短路20、电气线路中采用了两地控制方式，其控制按钮联结的规律是（ B ）A.停止按钮并联、

19、启动按钮串联 B.停止按钮串联、启动按钮并联C.全为并联 D.全为串联三、多项选择题（每小题2分，每题至少有两个正确答案，全选对得2分，漏选时每选对一项得0.5分，多选或错选不得分）1、断路器的控制回路应满足的要求有（ A BC ）A.应能指示合闸和跳闸的位置B.应能监视电源及跳闸、合闸回路的完整性C.有防止断路器“跳跃”的闭锁装置D.合闸或跳闸完成后,应由另外的装置使命令脉冲解除2、电流互感器的应用,应遵守的原则是（ A CD ）A.测量仪表和保护装置共用一组电流互感器时,宜分别接于不同的二次绕组B.若受条件限制测量仪表与保护装置需共用一个二次绕组时,应该将保护接在仪表之后C.电流互感器的二

20、次回路一般不进行且切换D.应有一个接地点,宜在配电装置处接地3、对于人工接地体,下面说法正确的是（ A B ）A.人工垂直接地体长度宜为2.5米B. 人工接地体间距宜为5米C. 人工接地体在土壤中的埋设深度不应小于0.3米D. 人工垂直接地体在土壤中的埋设深度不应小于0.5米4、电能质量主要指标包括下面内容（ A B D）A.电压偏差 B. 电压波动和闪变C. 频闪 D. 频率偏差与谐振5、并联电力电容器进行无功功率补偿，通常使用的方法有（ A C）A.就地补偿 B. 在总变（配）电所母线上集中补偿C. 当高、低压自动补偿装置效果相同时，采用低压集中补偿 D. 当高、低压自动补偿装置效果相同时

21、，采用高压集中补偿 四、判断题（将判断结果填入括号中。正确的填“”，错误的填“×”。每题1分。共20分）1、三相绕线转子异步电动机采用频敏变阻器启动，当起动电流及起动转矩过小时应减少频敏变阻器的等效阻抗，以提高起动电流，起动转矩。 （ ）2、异步计数器的工作速度一般高于同步计数器。 （ × ）3、无静差调速系统中必须有比例调节器。 （ × ）4、真空断路器灭弧室的玻璃外壳起真空密封和绝缘作用。 （ ）5、电缆敷设时，在终端头和中间接头附近应留有1-1.5m的备用长度。 （ ） 6、镉镍电池是酸性电池。 （ × ）7、直流电机的换向电流越大，换向时火花越强

22、。 （ ） 8、已知一多级放大器的多级电流放大倍数分别是10、20、30，则放大器的总电流放大倍数为6000。 （ ）14、测量1以下的电阻应采用万用表的欧姆档。 （ ）15、抑制零点漂移最为有效的直流放大电路结构型式是差动放大电路。 （ ）16、自动控制系统一般由被控制对象和辅助设备组成。 （ × ）17、三相异步电动机的正常联法若是形，当错联成Y形，则电流、电压变低，输出的机械功率为额定功率的1/3。 （ ）19、三相笼形异步电动机用自藕变压器70%的抽头减压启动时，电动机的起动转距是全压启动转矩的70%。 （ ）20、三相桥式半控整流电路中，每只晶闸管流过的平均电流是负载电流的

23、1/3倍。 （ ）五、简答题（每小题5分，共10分）1、在变压器冲击合闸试验时,差动保护跳闸的原因是什么?答: 在变压器冲击合闸试验时,差动保护跳闸的主要原因是（1）变压器内部故障；（2）高压侧电流互感器开路或接线端子接触不良；（3）保护二次回路故障或接线错误；（4）过流保护整定值小；（5）变压器引线故障。2、发电机与电网并列运行的条件是什么？答：（1）待并发电机的电压与系统电压必须相等或近似相等。（2）待并发电机的频率与系统频率相等。（3）待并发电机的相位角与系统相位角一致；（4）待并发电机的相序与系统相序相同。六、计算题（第1小题5分，第2小题10分）1、如图I-1电路中，已知E=24V，

24、R1=100，R2=50，触电b在R1中间位置上，求S打开及闭合时的Ubc=？（5分）2、电路如图所示，已知R1=R3=6，R2=3，R=2，R4=1.125，E=12V，试用Y-变化法求电源支路电流。七、编程题（15分） 使用电气元件标准图符设计并绘制控制三相异步电动机星-三角减压启动PLC控制程序指令，梯形图，启动时间5秒。一、填空题 （本题有10个空，每空1分，共10分）1、金属导体的电阻值随温度的升高而增大。2、变压器内部发生故障时的主保护为瓦斯保护动作。3、当三相电源作Y连接时，线电压是相电压的倍。4、互感器的测量误差分为两种，一种是变化误差，另一种是角误差。5、短路电流周期分量，是

25、由欧姆定律决定的。6、自动重合闸装置动作后应能自动复位准备下次动作。7、由一个线圈中的电流发生变化而使其它线圈产生感应电动势的现象，称为互感现象。8、三相五柱式电压互感器，二次侧辅助绕组接线为开口三角形所反映的是零序电压。二、单项选择题（将正确答案的序号填入空格内，每题1分，共20分）1、当导线和磁场发生相对运动时，在导线中产生感应电动势，电动势的方向可用（A） A、右手定则 B、左手定则 C、右手螺旋定则2、高压设备发生接地时，为了防止跨步电压触电，室外不得接近故障点（C） A、5m B、10m C、8m3、绝缘老化的主要原因是（C） A、电压过高 B、环境湿度大 C、温度过高4、设逻辑表达

26、式F=A+B+C=0，则A、B、C分别为（ B ） A、 0、0、0 B、 1、0、0 C、 0、1、1 D、 1、0、15、交流电的有效值和最大值之间的关系为（ A ）A . Im=I B、Im=I/2 C、Im=I6、在R、L、C串联的正弦电路中，端电压和电流相同时，参数L、C与角频率的关系是（ B ）A、L2C2=1 B、2LC=1 C、LC =17、在一稳压电路中，电阻值R在电路规定的稳压区域内减小后再增大，电流就随之(  D   )。A、减小后再增大 B、增大C、不变 D、增大后再减小8、发生三相对称短路时，短路电流中包含有（ A ）分量。A、正序 B、负序 C、

27、零序9、高压电路发生三相短路时，其短路冲击电流有效值I sh的经验计算公式为（ B ）A、I sh=2.55I k B、I sh=1.51I k C、I sh=1.94I k D、I sh=1.09I k 10、三相笼形异步电动机用自藕变压器70%的抽头减压启动时，电动机的起动转距是全压启动转矩的（ B ）A、36% B、49% C 、70%11、双稳定触发器原来处于“1”态，想让它翻转为“0”态，即可采用触发方式是（ A ）A、单边触发 B、计数触发 C、多边触发12、半导体三极管是一种（ C ）A、电压控制电压的器件 B、电压控制电流的器件C、电流控制电流的器件 D、电流控制电压的器件13

28、、电缆敷设时，在终端头和中间接头附近应留有（ B ）m的备用长度。 A、 0.3-0.5 B、 1-1.5 C、 2-314、17化成2进制数应为（A）A、10001 B、10101C、10111 D、1001015、高压架空线路发生接地故障时，会对邻近的通信线路发生(  A   )。 A、电磁感应 B、电压感应 C、接地感应 D、静电感应。16、已知一多级放大器的多级电流放大倍数分别是10、20、30，则放大器的总电流放大倍数（ B ）A、 60 B、 6000 C、 60017、摇表测量低压电缆及二次电缆的绝缘电阻时，应使用（ B ）的摇表。 A、500V B、1000

29、V C、2500V18、下列逻辑判断错误的是（ B ）A、若A+B=A，则B=0 B、若AB=AC，则B=C C、若1+B=AB，则A=B=119、三相异步电动机的正常联法若是形，当错联成Y形，则电流，电压功率将如何变化（ B ）A、电流，电压变低。输出的机械功率为额定功率的1/2 B、电流，电压变低。输出的机械功率为额定功率的1/3C、电流，电压，功率基本不变20、某对称三相电路负载作星型连接，线电压为380v每项负载阻抗为R=6，XL=8，则它的负载电流为（ C ） A、15A B、20A C、22A D、25A三、多项选择题（每小题2分，每题至少有两个正确答案，全选对得2分，漏选时每选对

30、一项得0.5分，多选或错选不得分）1、按用途分接地有以下几种（ A、B、C ）A、工作接地 B、保护接地C、防雷接地 D、重复接地2、下列措施属于电气设备防误操作的是（A、C、D）A、防止带负荷拉合隔离开关 B、防止带负荷拉合断路器C、防止带接地线（开关）拉合断路器 D、 防止带电挂接地线 3、以下调速方法中可以用于交流电动机的调速方法有（A、B、D）A、改变极对数 B、改变转差率C、改变励磁电流 D、改变供电电源频率4、 635kv线路应安装的保护有（A、B、C ）A、无时限或带时限的电流速断保护 B、过电流保护C、根据需要装设单相接地保护 D、低电压保护5、用熔断器保护的电压互感器不用校验

31、（B、C）A、电压 B、动稳定性C、热稳定性 D、精度四、判断题（将判断结果填入括号中。正确的填“”，错误的填“×”。每题1分。共20分）1、采用正负消去法可以消除系统误差 （）2、在电力变压器，油断路器，及部分互感器中，大量使用绝缘油，绝缘油的性能不会影响设备的正常运行。 （×）3、在同一系统中，保护接地和保护接零只能采用一种形式，不可既接地又接零。 （）4、为防止并联电容器过负荷，应装设过负荷保护装置。 （×）5、三相异步电动机定子绕组同相线圈之间的连接应顺着电流方向进行。 （）6、接触器为保证触头磨损后仍能保持可靠地接触，应保持一定数值的超程。 （×

32、;）7、高电位用“1”表示，低电位用“0”表示，称为正逻辑。 （）8、晶闸管加正向电压，触发电流越大，越容易导通。 （×） 9、三相异步电动机定子极数越多，则转速越高，反之则越低。 （×）10、两个电感线圈串联使用时，电感量大的线圈其两端的压降也大，这一规律同样适用于电容串联电路和电阻串联电路。 （×）11、在同一供电系统中，三相负载接成形和接成形所吸收的功率是相等的。 （×）12、从空载到满载，变压器的磁滞损耗和涡流损耗是基本上不变的。（）13、电流继电器与电流互感器若采用三相三继电器安全星形接线，当所保护线路发生任何形式的短路故障时，都能起到保护作用

33、。 （）14、变压器的铜耗是通过空载试验测得的，而变压器的铁耗是通过短路试验测得的。 （×）15、直流或交流耐压试验，因可能使被试物品的绝缘击穿，或虽未击穿却留下了隐患，故不应采用。 （×）16、逻辑电路中的“与”门和“或”门是相对的，即正“与”门就是负“或”门，正“或”门就是负“与”门。 （）17、数控装置是数控机床的控制核心，它根据输入的程序和数据，完成数值计算，逻辑判断，输入输出控制，轨迹插补等功能。 （）18、NPN三级管的集电极电流是总电流，它等于发射极和其极电流之和。 （×）19、中性点不接地系统的变压器套管发生单相接地属于变压器故障，应将电源迅速断开

34、。 （×）20、电力系统发生故障时，系统频率会降低，电流电压的相位角也会增大。 （×）五、简答题（每题5分共10分）1、什么是功率因数，提高负荷功率因数有何意义？答：有功率与视在功率的比值较功率因数。即：cos=P/S。提高负荷的功率因数可以充分利用电源设备的容量，同时还可以减小供电线路的功率损耗和电压损失。2、变压器差动与瓦斯保护的作用哪些区别？答：主变差动保护是按循环电流原理设计制造的，而瓦斯保护是根据变压器内部故障时会产生或分解出气体这一特点设计制造的。两种保护由于基本原理不一样，因而在作用和保护范围上也有所区别，差动保护为变压器的主保护，瓦斯保护为变压器内部故障时的

35、保护。差动保护的保护范围为主变各侧差动电流互感器之间的一次侧电气部分。（1）主变引出线及变压器线圈发生多相短路。（2）单相严重的匝间短路。（3）在大电流接地系统中保护线圈及引出线上的接地故障。瓦斯保护的范围是：（1）变压器内部多相短路。（2）匝间短路，匝间与铁心或外皮短路。（3）铁心故障（发热烧损）。（4）油面下降或漏油。（5）分接开关接触不良或导线焊接不良。另一个区别是差动保护可装在变压器、发电机、分段母线、线路上，而瓦斯保护为变压器独有的保护。六、计算题（共15分）1、如图I-1电路中，已知E=24V，R1=100，R2=50，触电b在R1中间位置上，求S打开及闭合时的Ubc=？（5分）2

36、、一台电力变压器，接线组别是Y，yn0，容量100kVA，一次电压10kV，二次电压400V，频率50Hz，一次电流5.77A，每匝绕组感应电势5.133V。试求：（1）二次电流是多少？（2）变比是多少？（3）一、二次绕组的匝数各是多少？（10分）七、编程题（15分） 使用电气元件标准图符设计并绘制控制三相异步电动机星-三角减压启动PLC控制程序指令，梯形图，启动时间5秒。 一、 填空题 （本题有10个空，每空1分，共10分）1、 在数字电路中，用来完成先“与”后“非”的复合逻辑门电路叫与非门电路，其逻辑表达式为P=A*B*C。2、 当三相电源作Y连接时，线电压是相电压的倍。3、 任何电容器都

37、不能通过稳定的直流电，但能通过稳定的交流电。4、 变压器内部发生故障时的主保护为瓦斯保护动作。5、 有一个电阻为3000，最大量程为3v的电压表，如果将它的量程扩大为15v，则应串联12000的电阻。6、 测量二次回路的绝缘电阻用100V兆欧表，亦可用500 V兆欧表代替，电压低于2KV回路只允许用500 V兆欧表测量。7、 与二进制数（11011010）B相对应的十进制数为218。8、 RLC串联电路发生串联谐振的条件是WL=1/c。二、单项选择题（将正确答案的序号填入空格内，每题1分，共20分）1、交流电的有效值和最大值之间的关系为（ A ） A . Im=I B.Im=I/2 C.Im=

38、I2、一台三相异步电动机,其铭牌上标明的额定电压为220/380V,其接法应是（ B ）A .Y/ B. / Y C. / D.Y/Y3、绝缘老化的主要原因是（C）A、电压过高 B、环境湿度大 C、温度过高4、下列逻辑判断错误的是（ B ）A.若A+B=A，则B=0 B.若AB=AC，则B=C C.若1+B=AB，则A=B=1 D.若A=1，B=0，则AB =05、转速、电流双闭环调速系统，在负载变化时出现转速偏差，消除此偏差主要靠（ B ）A.电流调节器 B.转速调节器 C.转速、电流两个调节器6、高压架空线路发生接地故障时，会对邻近的通信线路发生(  A   )。 A、

39、电磁感应 B、电压感应 C、接地感应 D、静电感应7、二极管正、反向电阻相差倍数（ B ）A .越小越好 B.越大越好 C.无差别最好 D.无穷大最好8、已知放大电路功率增益为20dB ，当输入功率为2w时，则输出功率为（ C ）wA. 20 B. 40 C. 2009、在TN-C-S系统中终端用户的漏电保护PE线（ C ）穿过漏电保护中电流互感器的线圈回路。A .不应 B.应 C.严禁 D.必须10、双稳定触发器原来处于“1”态，想让它翻转为“0”态，即可采用触发方式是（ A ）A.单边触发 B.计数触发 C.多边触发11、三相笼形异步电动机用自藕变压器70%的抽头减压启动时，电动机的起动转

40、距是全压启动转矩的（ B ）A、36% B、49% C 、70%12、如果二极管的正反向电阻都很大，则该二极管（C ）A .正常 B.已被击穿 C.内部短路13、60w/220v的交流白炽灯串联二极管后，接入220v交流电源，其消耗的电功率为（ B ）A. 60w B. 30w C. 15w 14、电气线路中采用了两地控制方式，其控制按钮联结的规律是（ B ）A.停止按钮并联、启动按钮串联 B.停止按钮串联、启动按钮并联C.全为并联 D.全为串联15、在一稳压电路中，电阻值R在电路规定的稳压区域内减小后再增大，电流就随之(  D   )。A、减小后再增大 B、增大C、不变

41、D、增大后再减小16、若将一个频率为10KHZ的矩形波，变换成一个1KHZ的矩形波，应采用（ C ）电路A .二进制计数器 B.译码器 C.十进制计数器17、热继电器从热态开始，通过1.2倍整定电流的动作时间是（ A ）以内A.20min B.10min C.5s18、某对称三相电路负载作星型连接，线电压为380v每项负载阻抗为R=6，XL=8，则它的负载电流为（ C ） A、15A B、20A C、22A D、25A19、对人体产生同样的刺激效应，直流要比交流大（ C ）倍。A .1.52 B.23 C.24 D.3520、已知理想变压器的一次绕阻匝数为160匝，二次绕阻匝数为40匝，则接在

42、二次绕阻上的1 k电阻等效到一次侧后，其阻值为（ B ）A.4k B. 16k C. 8k 三、多项选择题（每小题2分，每题至少有两个正确答案，全选对得2分，漏选时每选对一项得0.5分，多选或错选不得分）1、 635kv线路应安装的保护有（A、B、C ）A、无时限或带时限的电流速断保护 B、过电流保护C、根据需要装设单相接地保护 D、低电压保护2、下列负荷中为一级负荷的是（ACD）A .中断供电将造成公共场所秩序混乱。B. 中断供电将造成人身伤亡 C. 中断供电造成重大经济损失D. 中断供电将造成重大政治影响3、下列电源属于应急电源的有（BCD）A .变电所母线引出供电回路B.独立于正常电源的发电机组 C. EPS应急电源D. UPS不间断电源4、电流互感器的应用,应遵守的原则是（ A CD ）A.测量仪表和保护装置共用一组电流互感器时,宜分别接于不同的二次绕组B.若受条件限制测量仪表与保护装置需共用一个二次绕组时,应该将保护接在仪表之后C.电流互感器的二次回路一般不进行且切换D.应有一个接地点,宜在配电装置处接地5、电能质量主要指标包括下面内容（ A B D）A
