结构力学考试样题库5力法

1、第五章 力法一、是非题1、图示结构用力法求解时，可选切断杆件2、4后的体系作为基本结构。2、力法典型方程的实质是超静定结构的平衡条件。3、图a结构，取图b为力法基本结构，则其力法方程为。4、图a 所示结构，取图b为力法基本体系，线胀系数为，则。5、图a所示梁在温度变化时的M图形状如图b所示。6、超静定结构在荷载作用下的反力和内力，只与各杆件刚度的相对数值有关。7、在温度变化、支座移动因素作用下，静定与超静定结构都有内力。8、图示结构中，梁AB的截面EI为常数，各链杆的相同，当EI增大时，则梁截面D弯矩代数值增大。9、图示对称桁架，各杆相同，。二、选择题1、图a 所示结构，EI=常数，取图b为力

2、法基本体系，则下述结果中错误的是：A； B；C； D。2、图示连续梁用力法求解时, 简便的基本结构是：A拆去B、C两支座；B将A支座改为固定铰支座，拆去B支座；C将A支座改为滑动支座，拆去B支座；D将A支座改为固定铰支座，B处改为完全铰。3、图示结构为： A； B； C；D。4、在力法方程中：。5、图示两刚架的EI 均为常数，并分别为EI = 1和EI = 10，这两刚架的内力关系为：AM图相同； BM图不同；C图a刚架各截面弯矩大于图b刚架各相应截面弯矩；D图a刚架各截面弯矩小于图b刚架各相应截面弯矩。三、填充题1、下列结构的超静定次数分别为（1），（2），（3），（4），（5），（6），（

3、7）。（1）、 （2）、（3）、 （4）、（5）、 （6）、（7）、2、力法方程等号左侧各项代表，右侧代表。3、图示结构，常数，在给定荷载作用下，_。4、图a结构中支座转动，力法基本结构如图b，力法方程中。5、图a所示结构，取图b为力法基本体系，其力法方程为 。6、试绘出图示结构用力法计算时，未知量最少的基本结构。四、计算题1、对于图示结构选取用力法求解时的两个基本结构，并画出基本未知量。2、图示力法基本体系，求力法方程中的系数和自由项。EI是常数。3、图示力法基本体系，求力法方程中的系数和自由项。EI是常数。4、图示为力法基本体系，求力法方程中的系数和自由项。各杆EI相同。5、图示为力法基本

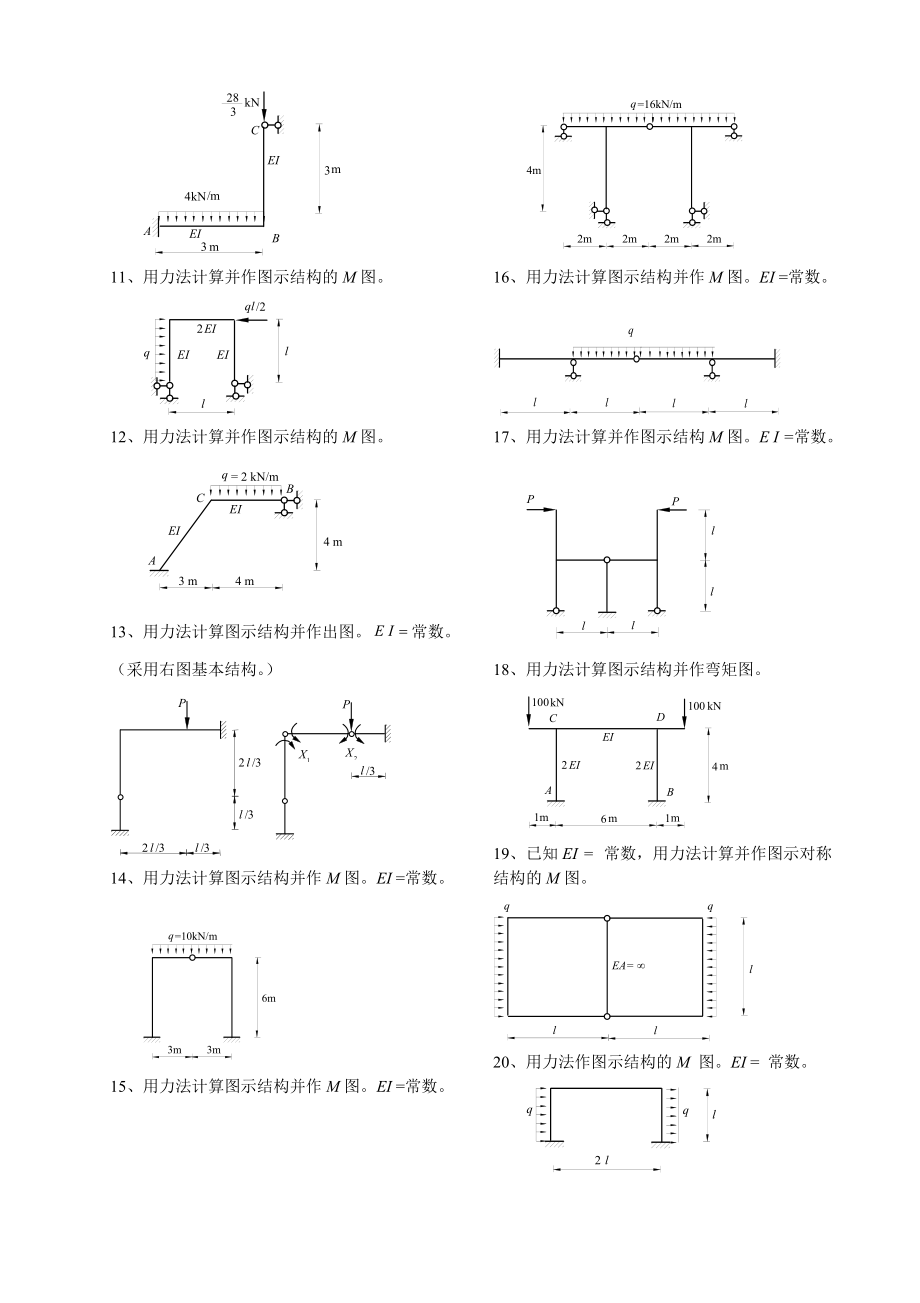

4、体系，EI为常数。已知。试作原结构M图。6、图示力法基本体系，为基本末知量，各杆EI相同，已知。试作原结构M图。7、已知图示基本体系对应的力法方程系数和自由项如下：，作最后M图。8、用力法计算并作图示结构M图。EI =常数。9、用力法作图示排架的M图。已知A = 0.2，I = 0.05，弹性模量为。10、用力法作图示结构的M图。11、用力法计算并作图示结构的M图。12、用力法计算并作图示结构的M图。13、用力法计算图示结构并作出图。常数。（采用右图基本结构。）14、用力法计算图示结构并作M图。EI =常数。15、用力法计算图示结构并作M图。EI =常数。16、用力法计算图示结构并作M图。EI

5、 =常数。17、用力法计算并作图示结构M图。E I =常数。18、用力法计算图示结构并作弯矩图。19、已知EI = 常数，用力法计算并作图示对称结构的M图。20、用力法作图示结构的M 图。EI = 常数。21、用力法计算并作图示结构的M图。EI =常数。22、用力法作M图。各杆EI相同，杆长均为l 。23、用力法计算图示结构并作M图。EI = 常数。24、用力法计算并作出图示结构的M图。E = 常数。25、用力法计算图示结构并作M图。EI =常数。26、用力法计算图示结构并作M图。EI =常数。27、利用对称性简化图示结构，建立力法基本结构(画上基本未知量)。E =常数。28、试利用对称性简化

6、图示结构，建立力法基本体系。E =常数。29、已知、均为常数，用力法计算并作图示结构图。30、求图示结构A、D两固定端的固端力矩，不考虑轴力、剪力的影响。31、选取图示结构的较简便的力法基本结构。EI =常数。32、选择图示结构在图示荷载作用下，用力法计算时的最简便的基本结构。33、用力法求图示桁架杆AC的轴力。各杆EA相同。34、用力法求图示桁架杆BC的轴力，各杆EA相同。35、用力法计算图示桁架中杆件1、2、3、4的内力，各杆常数。36、用力法求图示桁架杆的内力。各杆相同。37、用力法作图示结构杆AB的M图。各链杆抗拉刚度相同。梁式杆抗弯刚度为，不计梁式杆轴向变形。38、用力法计算并作出图

7、示结构的图。已知常数，常数。39、用力法计算并作图示结构M图，其中各受弯杆EI=常数，各链杆40、图示结构支座转动，常数，用力法计算并作图。41、图a所示结构EI=常数，取图b为力法基本结构列出典型方程并求和。42、用力法计算图示超静定梁并作M图。E =常数。43、用力法计算并作图示结构由支座移动引起的M图。EI =常数。44、用力法计算并作图示结构由支座移动引起的M图。EI =常数。45、用力法作图示结构的M图。EI =常数，截面高度h均为1m，t = 20，+t为温度升高，-t为温度降低，线膨胀系数为。46、用力法计算图示结构由于温度改变引起的M图。杆件截面为矩形，高为h，线膨胀系数为。4

8、7、用力法计算并作图示结构的M图，已知：=0.00001及各杆矩形截面高。48、图示连续梁，线膨胀系数为，矩形截面高度为h，在图示温度变化时，求的值。EI为常数。49、已知EI =常数，用力法计算，并求解图示结构由于AB杆的制造误差(短)所产生的M图。50、用力法作图示梁的M图。EI =常数，已知B支座的弹簧刚度为k。51、用力法计算并作图示结构M图。E I =常数，。52、图示等截面梁AB，当支座A转动，求梁的中点挠度。53、求图示单跨梁截面的竖向位移。54、图示结构承受均布荷载q，且支座C下沉，各杆相同，求D点竖向位移。55、图b为图a所示结构的图，求点的竖向位移。为常数。 (a) (b)

9、 图56、求图示结构中支座E的反力，弹性支座A的转动刚度为。57、已知荷载作用下桁架各杆的内力如图所示，试求结点的水平位移。常数。58、图示两跨连续梁在荷载作用下的弯矩图已作出如图所示，试求与两截面的相对角位移。常数。59、图b为图a所示结构的图，求荷载作用点的相对水平位移。为常数。图 (a) (b) 第五章 力法（参考答案）一、是非题：1、（X） 2、（X） 3、（X） 4、（X） 5、（O） 6、（O） 7、（X） 8、（O） 9、（X）二、选择题：1、（D） 2、（D） 3、（C） 4、（D） 5、（A）三、填充题1、（1）、4，3；（2）、3；（3）、21；（4）、6；（5）、1；（6）、7；（7）、5，62、基本体系沿基本未知力方向的位移；原结构沿基本未知力方向的位移。3、 4、5、 6、四、计算题：1、2、；3、；4、；5、 6、7、8、9、（压力）（水平链杆轴力）10、（上侧受拉）；（右侧受拉）。11、（右侧支座水平反力）12、（上侧受拉）13、14、15、16、17、18、（右侧受拉）19、四 角 处 弯 矩 值：（外侧受拉）20、21、22、23、24、25、26、27、28、29、（）30、 (上侧受拉 ) 31、 32、33、34、35、36、（拉力）37、M 0。
