振兴煤矿副井提升机设备安装竣工资料

1、 郑煤集团一一井有限责任公司副井提升机设备安装工程竣工 资料 工程名称 ：一一井副井提升机设备安装工程 施工单位 ： 河南郑煤矿业建设有限责任公司 目 录一、开工准备阶段技术文件一）、开工报告二）、技术交底记录二、单位工程施工组织设计、作业规程、技术措施三、隐蔽工程检查验收记录 四、设备基础验收记录五、工程定位及复测录六、设备出厂检验报告、合格证、出厂技术文件七、验评资料一）、分项工程质量检验评定表二）、分部工程质量检验评定表三）、单位工程观感质量评定表四）、单位工程质量保证资料检查评级表五）、单位工程分部工程质量评定汇总表六）、单位工程质量检查综合评定表 八、提升机调试报告九、接地电阻、试运

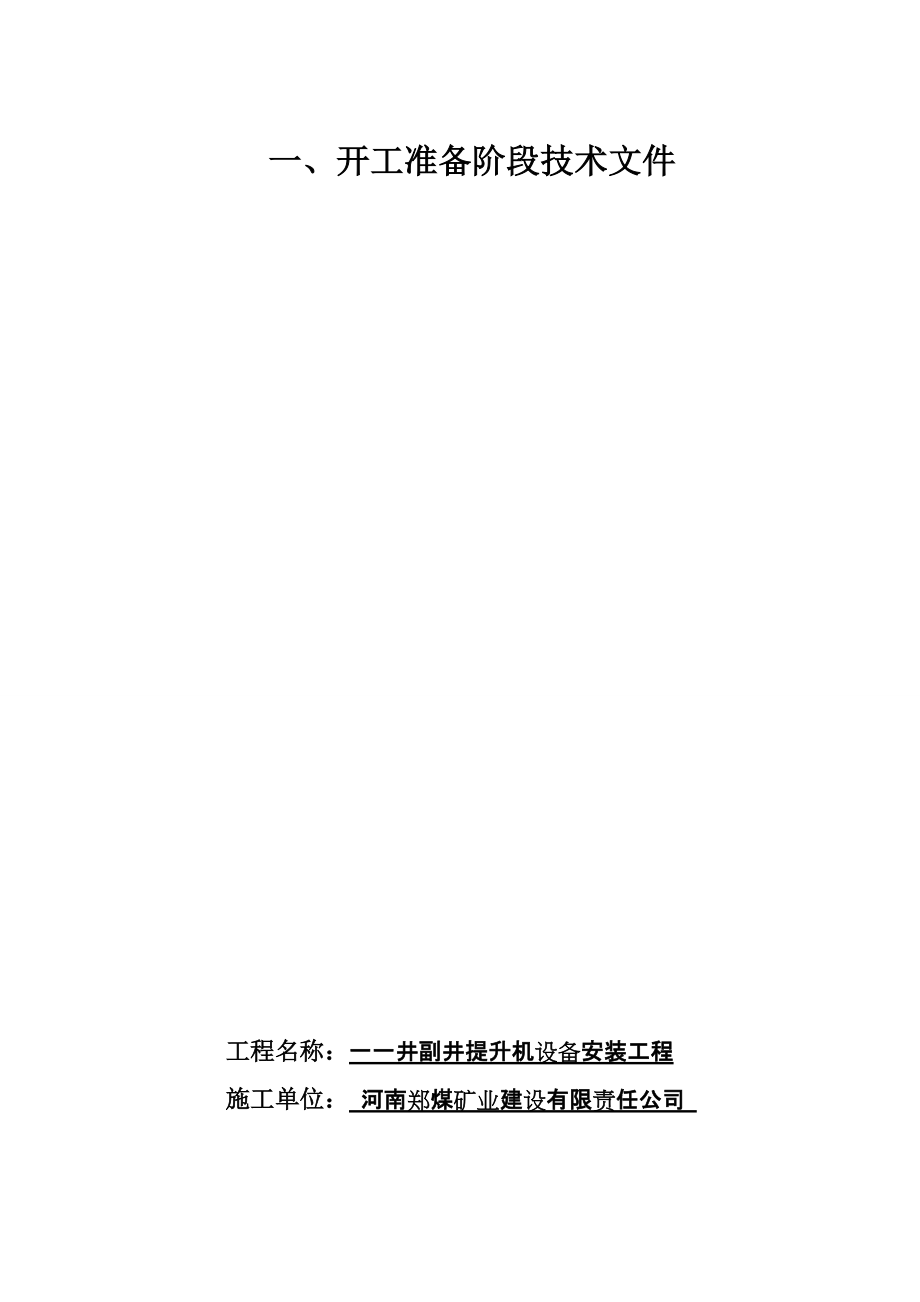

2、转记录十、单位工程竣工验收证书十一、施工图、竣工图 一、开工准备阶段技术文件 工程名称：一一井副井提升机设备安装工程 施工单位： 河南郑煤矿业建设有限责任公司 工程开工报审表工程名称：一一井副井提升机设备安装工程 致: 河南工程咨询监理有限责任公司（监理单位）我方承担的 一一井副井提升机设备安装 工程，已完成了以下各项工作，具备了开工条件，特此申请施工，并签发开工指令。 附：1、开工报告 承包单位（章）： 郑煤矿业建设公司 项目经理： 日 期： 审查意见： 项目监理机构： 总监理工程师： 日 期： 开 工 报 告工程名称一一井副井提升机设备安装工程施 工 单 位河南郑煤矿业建设有限责任公司计划

3、投资申请开工日期2008年 12 月 15 日工 程 量一台建 设 工 期 50 天工程概况： 机械安装：2JTP- 1.61.0提升机一台，包括主轴装置、滚筒、盘式制动器、深度指示器、减速器、液压系统一套。 电气安装：YP315S-6型三相异步电动机一台 110KW；绞车电控、主控台、辅助控制电控柜、信号设备。开工前有关手续申办情况： 有关手续已审批开工前准备工作情况： 施工组织设计已编审，设备、机具已全部到位，各种材料已准备齐全，施工队伍已进驻工地，已具备开工条件。施工单位：（公章） 年 月 日监理单位：（公章） 年 月 日建设单位：（公章） 年 月 日技术交底记录单位工程提升机设备安装工

4、程分部工程机械安装交底内容： 1、安装前，按照发货清单和附图检查机械设备有无缺件及损伤情况。 2、绞车安装前，应先按照基础图打好混凝土基础。 3、主轴装置的安装应保证卷筒中心线与井口中心线重合，并保证主轴中心线的水平度0.3mm/m,用水平仪校正。 4、主电机和减速器安装时，要保证两轴中心线在一个水平面上，其水平度0.3mm/m。减速机被动轴中心线与主轴中心线的同轴度为0.15mm/m，倾斜度为0.3mm/m。 5、工作制动器的闸瓦与制动轮间隙应调整为上部11.5mm，下部为0.250.5mm.范围内。6、紧急制动器的闸瓦与制动支轮的间隙应调整在12mm范围内。交底人： 年 月 日接受人： 年

5、 月 日技术交底记录单位工程提升机设备安装工程分部工程电气安装交底内容：1、低压配电屏的绝缘电阻必须大于0.5M,;瓷件或胶木绝缘件严禁有裂纹、破损等缺陷。2、刀闸开关操作动作灵活可靠， 刀闸接触良好。3、熔断器接触良好，熔体额定电流符合设计。4、接触器动作灵活，消弧罩无破损，触头表面光滑，接触良好。5、磁力启动器及空气开关动作灵活，触头表面光滑，接触良好，热继电器的热元件与被保护电器配合正确。6、二次接线必须按照图纸接线，连接可靠，号头牌齐全，标志正确，字迹工整，清晰，不脱色。7、电缆敷设必须横平竖直，悬挂整齐，电缆支托架，排列均匀整齐。交底人： 年 月 日接受人： 年 月 日技术交底记录单

6、位工程提升机设备安装工程分部工程提升信号安装交底内容：1、控制、保护、信号屏台二次回路及各线卷绝缘电阻严禁小于1 M。2、控制、保护、信号屏台安装；盘与基础型钢连接紧密，固定牢靠，盘面标志牌、标志框齐全、正确、清晰。3、控制、保护、信号屏台二次接线正确，固定牢靠，导线与电器或端子排的连接紧密，号头牌齐全、清晰。4、控制、保护、信号屏台应按标准接地，接地线及禁固件均镀锌，接地线敷设美观。5、控制器的安装调试应安装稳固、手柄操作灵活，挡位正确；操作手柄在各不同位置时，触头分合顺序均符合控制器的接线图，触头压力均匀，接触良好。交底人： 年 月 日接受人： 年 月 日技术交底记录单位工程提升机设备安装

7、工程分部工程接地装置安装交底内容：1、接至电器设备、器具和可拆卸的非带电金属部件接地（接零）的分支线，必须直接与接地干线相连，严禁将数个需要接地的电气设备串联接地。2、接地线与设备接地，采用螺栓固定时，其接触面应按规定处理、螺栓紧固，装有电器的可开启盘面、台面柜门的接地线应以多股软导线与接地的金属构架可靠连接。3、低压电器设备地面上外露的接地线的截面应不小于60mm2,厚度3mm.交底人： 年 月 日接受人： 年 月 日二、施工组织设计、作业规程或施工技术措施 工程名称：一一井副井提升机设备安装工程 施工单位： 河南郑煤矿业建设有限责任公司 施工组织设计(方案)报审表工程名称:一一井副井提升机

8、设备安装工程 编号: 001致:河南工程咨询监理有限公司（监理单位) 我方已根据施工合同的有关规定完成了 一一井副井提升机设备安装 工程施工组织设计(方案)的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计(方案) 承包单位(章)： 郑煤矿业建设公司项目经理： 日 期： 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审核意见：项目监理机构 总监理工程师 日 期 三、工程定位及复测记录 工程名称：一一井副井提升机设备安装工程 施工单位： 河南郑煤矿业建设有限责任公司 工程定位测量及复测记录单位工程名称一一井副井提升机设备安装工程建设单位郑州煤炭工业（集团）一一井

9、有限公司定位依据 工程定位示意图及说明： 测量员： 工程技术负责人： 年 月 日 建设、监理（设计）单位复核意见： 建设单位： 监理单位： 复 核 人： 复 核 人： 年 月 日四、设备基础复验记录 工程名称：一一井副井提升机设备安装工程 施工单位： 河南郑煤矿业建设有限责任公司 设备基础复验记录表工程名称一一井副井提升机设备安装子分部工程名称基础验收施工单位河南郑煤矿业建设有限责任公司复验人员 复验日期 年 月 日设备名称主轴装置规格型号 安装位号 序号项目允许偏差（mm）实测值（mm）序号项目允许偏差（mm）实测值（mm）1平面位置209预埋地脚螺栓标高（顶端）+20，02不同平面的标高0

10、，-20中心距（在根部）23平面的外形尺寸2010预埋活动地脚螺栓中心位置54凸台上平面外形尺寸0，-20标高+20，05凹穴尺寸+20，0水平度（带槽锚板）56基础上平面水平度每1m5水平度（带螺纹孔锚板）2全长1011基础混凝土强度设计强度实际强度7垂直度每1m525全长1012其它：8预留地脚螺栓孔中心位置10深度-20，0孔壁垂直度10复验结论施工单位：年 月 日 监理单位： 年 月 日建设单位： 年 月 日设备基础复验记录表工程名称一一井副井提升机设备安装子分部工程名称基础验收施工单位河南郑煤矿业建设有限责任公司复验人员 复验日期 年 月 日设备名称减速机规格型号设备名称减速机序号项

11、目允许偏差（mm）实测值（mm）序号项目允许偏差（mm）实测值（mm）1平面位置209预埋地脚螺栓标高（顶端）+20，02不同平面的标高0，-20中心距（在根部）23平面的外形尺寸2010预埋活动地脚螺栓中心位置54凸台上平面外形尺寸0，-20标高+20，05凹穴尺寸+20，0水平度（带槽锚板）56基础上平面水平度每1m5水平度（带螺纹孔锚板）2全长1011基础混凝土强度设计强度实际强度7垂直度每1m525全长1012其它：8预留地脚螺栓孔中心位置10深度-20，0孔壁垂直度10复验结论施工单位：年 月 日 监理单位： 年 月 日建设单位： 年 月 日设备基础复验记录表工程名称一一井副井提升机

12、设备安装子分部工程名称基础验收施工单位河南郑煤矿业建设有限责任公司复验人员 复验日期 年 月 日设备名称 三相异步电动机规格型号 安装位号电动机序号项目允许偏差（mm）实测值（mm）序号项目允许偏差（mm）实测值（mm）1平面位置209预埋地脚螺栓标高（顶端）+20，02不同平面的标高0，-20中心距（在根部）23平面的外形尺寸2010预埋活动地脚螺栓中心位置54凸台上平面外形尺寸0，-20标高+20，05凹穴尺寸+20，0水平度（带槽锚板）56基础上平面水平度每1m5水平度（带螺纹孔锚板）2全长1011基础混凝土强度设计强度实际强度7垂直度每1m525全长1012其它：8预留地脚螺栓孔中心位

13、置10深度-20，0孔壁垂直度10复验结论施工单位：年 月 日 监理单位： 年 月 日建设单位： 年 月 日设备基础复验记录表工程名称一一井副井提升机设备安装子分部工程名称基础验收施工单位河南郑煤矿业建设有限责任公司复验人员 复验日期 年 月 日设备名称提升机盘形闸规格型号安装位号盘形闸序号项目允许偏差（mm）实测值（mm）序号项目允许偏差（mm）实测值（mm）1平面位置209预埋地脚螺栓标高（顶端）+20，02不同平面的标高0，-20中心距（在根部）23平面的外形尺寸2010预埋活动地脚螺栓中心位置54凸台上平面外形尺寸0，-20标高+20，05凹穴尺寸+20，0水平度（带槽锚板）56基础上

14、平面水平度每1m5水平度（带螺纹孔锚板）2全长1011基础混凝土强度设计强度实际强度7垂直度每1m525全长1012其它：8预留地脚螺栓孔中心位置10深度-20，0孔壁垂直度10复验结论施工单位：年 月 日 监理单位： 年 月 日建设单位： 年 月 日五、隐蔽工程检查验收记录 工程名称：一一井副井提升机设备安装工程 施工单位： 河南郑煤矿业建设有限责任公司 隐蔽工程检查验收记录单 位 工 程 称一一井副井提升机设备安装工程图纸编号分部分项工程名称验收日期 年 月 日验 收 项 目主轴安装基础、垫铁隐蔽时间 年 月 日说明或附图 1、提升机主轴装置安装基础长×宽为 mm× m

15、m。2、提升机主轴装置基础预留孔为 mm× mm,4个。3、提升机主轴预埋螺栓为 × ，螺栓孔间距为 mm- mm。4、每根螺栓下四组垫铁，主轴轴线下放四组垫铁，每组垫铁由三块垫铁组成，高度在6080mm之间。检查内容 1、基础螺栓规格、数量、安装位置，是否符合要求。 2、安放垫铁的基础面是否经过研磨。3、垫铁位置、数量、垫铁组是否符合规定。4、滚筒安装位置是否符合标准。验收意见 施工单位签字（公章）监理单位签字（公章）建设单位签字（公章）隐蔽工程检查验收记录单 位 工 程 称一一井副井提升机设备安装工程图纸编号分部分项工程名称验收日期 年 月 日验 收 项 目减速机基础、

16、垫铁隐蔽时间 年 月 日说明或附图 1、提升机减速机安装基础长×宽为 mm× mm。2、提升机减速机基础预留孔为 mm× mm, 个。3、提升机减速机预埋螺栓 组，螺栓孔组间间距为920mm 孔与孔间距为 mm.4、每根螺栓下四组垫铁，每组垫铁由三块垫铁组成，高度在6080mm之间。检查内容 1、基础螺栓规格、数量、安装位置，是否符合要求。 2、安放垫铁的基础面是否经过研磨。3、垫铁位置、数量、垫铁组是否符合规定。4、减速机安装位置是否符合标准。验收意见 施工单位签字（公章）监理单位签字（公章）建设单位签字（公章）隐蔽工程检查验收记录单 位 工 程 称一一井副井提

17、升机设备安装工程图纸编号分部分项工程名称验收日期 年 月 日验 收 项 目电动机基础、垫铁隐蔽时间 年 月 日说明或附图 1、提升机电动机安装基础长×宽为 mm× mm。2、提升机电动机基础预留孔为 mm× mm, 个。3、提升机电动机预埋螺栓 组，螺栓孔组间间距为中心对中心 mm× mm，孔间距为 mm。4、每组螺栓下八组垫铁，每组垫铁由三块垫铁组成，高度在6080mm之间。检查内容 1、基础螺栓规格、数量、安装位置，是否符合要求。 2、安放垫铁的基础面是否经过研磨。3、垫铁位置、数量、垫铁组是否符合规定。4、电动机安装位置是否符合标准。验收意见 施工

18、单位签字（公章）监理单位签字（公章）建设单位签字（公章）隐蔽工程检查验收记录单 位 工 程 称一一井副井提升机设备安装工程图纸编号分部分项工程名称验收日期 年 月 日验 收 项 目盘形闸制动器基础、垫铁隐蔽时间 年 月 日说明或附图 1、提升机盘式制动器共四个，每个安装基础长×宽为 mm× mm。2、提升机盘式制动器基础预留孔为 mm× mm,四组共 个。3、提升机盘形闸制动器预埋螺栓 组，螺栓孔组间间距为中心对中心 mm× mm，孔间距为 mm× mm。4、每组螺栓下9组垫铁，每组垫铁由三块垫铁组成，高度在6080mm之间。检查内容 1、基础

19、螺栓规格、数量、安装位置，是否符合要求。 2、安放垫铁的基础面是否经过研磨。3、垫铁位置、数量、垫铁组是否符合规定。4、盘形闸安装位置是否符合标准。验收意见 施工单位签字（公章）监理单位签字（公章）建设单位签字（公章）六、设备出厂检验报告、合格证随机技术文件 工程名称：一一井副井提升机设备安装工程 施工单位： 河南郑煤矿业建设有限责任公司 七、验评资料 工程名称：一一井副井提升机设备安装工程 施工单位： 河南郑煤矿业建设有限责任公司 分项工程报验申请表工程名称：一一井副井提升机设备安装工程致：河南工程咨询监理工程有限公司（监理单位）我单位已完成了一一井副井提升机设备安装工程工作，现报上该工程报

20、验申请表，请予以审查和验收。附件： 1、分项工程质量检验评定表 1套 承包单位（章）： 郑煤矿业建设公司 项目经理： 日 期： 审查意见：项目经理： 总/专业监理工程师： 日 期： 分项工程质量检验评定表单位工程名称： 副井提升机设备安装 分项工程名称：垫铁、基础螺栓及二次灌浆 分部工程名称： 机械安装 分项工程性质： 一般保 证 项 目项 目质 量 情 况1垫铁的材料必须符合要求，严禁有裂缝。2主轴、减速器、电动机、制动器、基座所用垫铁的表面粗糙度必须达到6.3的要求。3主轴、减速器、电动机、制动器、基座下的垫铁在基础上必须垫稳、垫实，放置垫铁的基础面必须经过研磨，垫铁与基础的接触面积应不少

21、于60。4基础螺栓的材质、规格和数量必须符合设计或出厂技术文件的规定。5主轴、减速器、电动机、制动器、机座的二次灌浆符合规定。基本项目项 目质 量 情 况等级123456789101垫铁安装时设备找平后垫铁应露出1030mm，斜垫铁应露出1050mm.2设备基座下的垫铁组的位置应符合规定。3设备机座找正后，同组垫铁应符合规定。4设备机座的基础螺栓安装应符合规定。允许偏差项目项 目允许偏差实测值（mm）1每组垫铁层数3层+1、-2 2垫铁总高度不少于60mm-103平垫铁露出设备底面边缘1030mm±54斜垫铁露出设备底面边缘1050mm±5质量保证资料项 目1施工图纸会审记

22、录有施工图2施工组织设计或施工技术措施有施工组织设计3班组施工记录4隐蔽工程检查记录有隐蔽工程记录检查结果1保证项目检查 项，合格 项2基本项目检查 项，其中优良 项 优良率 3允许偏差项目实测 点，其中合格 点 合格率 4质量保证资料核查均符合要求评定等级工程负责人：技术负责人：队 长：核 定 等 级监理单位：专业监理工程师： 年 月 日核 定 等 级建设单位：工程负责人：年 月 日 分项工程质量检验评定表单位工程名称：一一井副井提升机设备安装 分项工程名称：主轴安装 分部工程名称：机械安装 分项工程性质： 主要保 证 项 目项 目质 量 情 况1主轴轴颈与滑动轴承下瓦接触以及与顶瓦间隙应符

23、合技术文件的规定2主轴装上卷筒后的水平度不应超过0.2/1000 3轴承座与底座必须紧密接触，其间面严禁加垫各项工作片。4轴瓦与轴承座必须接触良好，轻敲轴瓦时能转动。基本项目项 目质 量 情 况等 级1234567891012允许偏差项目项 目允许偏差实 测 值（mm）1主轴轴心线在水平面内的位置偏差10/2000L2主轴轴心标高±503提升中心线的位置54主轴轴心线与提升中心线的垂直度015/10005轴承座沿主轴方向的水平度01/10006轴承座垂直于主轴方向的水平度015/1000质量保证资料项 目1施工图纸会审记录有施工图2施工组织设计或施工技术措施有施工组织设计3班组施工记

24、录4隐蔽工程检查记录检查结果1保证项目检查 项，合格 项2基本项目检查 项，其中优良 项 优良率 3允许偏差项目实测 点，其中合格 点 合格率 4质量保证资料核查均符合要求评定等级工程负责人：技术负责人：队 长：核 定 等 级监理单位：专业监理工程师： 年 月 日核 定 等 级建设单位：工程负责人：年 月 日 分项工程质量检验评定表单位工程名称：一一井副井提升机设备安装 分项工程名称：滚筒组装 分部工程名称：机械安装 分项工程性质： 主要保 证 项 目项 目质 量 情 况1对开滚筒喝制动盘焊接时，焊条牌号喝焊缝接头的形式必须符合设备技术文件规定2轮毂组装时，轮毂与大轴必须紧贴，两半轮毂的结合面

25、处应对齐和接触紧密，并严禁加垫 3盘式制动器制动盘的端面跳动严禁超过0.5mm；4切向键与键槽的配合必须紧密，工作面的接触面积不应小于总面积的60%;挡板与键靠紧，严禁有间隙。基本项目项 目质 量 情 况等 级123456789101筒壳与轮毂螺栓连接处应接触均匀不应有间隙，其余接合面间隙不应大于0.5mm。2调绳装置：齿轮嗤合良好，汽缸或油缸的缸底与活塞间的间隙部应小于5mm；允许偏差项目项 目允许偏差实 测 值（mm）1车削后的两滚筒直径2mm质量保证资料项 目1施工图纸会审记录有施工图2施工组织设计或施工技术措施有施工组织设计3班组施工记录4隐蔽工程检查记录检查结果1保证项目检查 项，合

26、格 项2基本项目检查 项，其中优良 项 优良率 3允许偏差项目实测 点，其中合格 点 合格率 4质量保证资料核查均符合要求评定等级工程负责人：技术负责人：队 长：核 定 等 级监理单位：专业监理工程师： 年 月 日核 定 等 级建设单位：工程负责人：年 月 日 分项工程质量检验评定表单位工程名称：一一井副井提升机设备安装 分项工程名称：液压站安装 分部工程名称：机械安装 分项工程性质：一般保 证 项 目项 目质 量 情 况1液压站安装标高必须符合设备出厂技术文件的要求。当出厂技术文件无规定时，二级制动安全闸的回油管路必须高于盘形制动器油缸中心线80mm。2液压站的油泵、阀、内部油管、油箱等必须

27、清洗干净，干燥后涂上机油再进行装配，管道接头处在0.7MPa油压下，严禁漏油。3液压站用油必须符合出厂技术出厂文件的规定。4制动手把在全制动位置时，直流毫安表必须接近于零；制动油缸的残油必须低于0.5MPa。基本项目项 目质 量 情 况等级123456789101液压站外部油管的安装应排列整齐、不漏油。23允许偏差项目项 目允许偏差实 测 值1234质量保证资料项 目1施工图纸会审记录有施工图2施工组织设计或施工技术措施有施工组织设计3班组施工记录4隐蔽工程检查记录检查结 果1保证项目检查 项，合格 项2基本项目检查 项，其中优良 项 优良率 3允许偏差项目实测 点，其中合格 点 合格率 4质

28、量保证资料核查均符合要求评定等级工程负责人：技术负责人：队 长：核 定 等 级监理单位：专业监理工程师： 年 月 日核 定 等 级建设单位：工程负责人：年 月 日 分项工程质量检验评定表单位工程名称：副井提升机设备安装 分项工程名称：传动系统安装 分部工程名称：机械安装 分项工程性质： 一般保 证 项 目项 目质 量 情 况1减速器安装必须符合技术文件的规定2减速器输出轴的水平度严禁超过0.15/1000，其余各轴以齿轮啮合为准。基本项目项 目质 量 情 况等 级12345678910允许偏差项目项 目允许偏差实 测 值1齿轮联轴节径向位移（mm）0.32倾斜0.6/10003质量保证资料项

29、目1施工图纸会审记录有施工图2施工组织设计或施工技术措施有施工组织设计3班组施工记录4隐蔽工程检查记录检查结果1保证项目检查 项，合格 项2基本项目检查 项，其中优良 项 优良率 3允许偏差项目实测 点，其中合格 点 合格率 4质量保证资料核查均符合要求评定等级工程负责人：技术负责人：队 长：核 定 等 级监理单位：专业监理工程师： 年 月 日核 定 等 级建设单位：工程负责人：年 月 日 分项工程质量检验评定表单位工程名称：副井提升机设备安装 分项工程名称：制动装置安装 分部工程名称：机械安装 分项工程性质： 主要保 证 项 目项 目质 量 情 况1同一副闸瓦与制动盘两侧的间隙应一致，其偏差

30、严禁超过0.1mm2闸瓦的平均摩擦半径Rp必须等于或略大于设计的平均摩擦半径。3各制动器制动缸的对称中心线O与O1，在铅垂面内的重合度严禁超过3mm。基本项目项 目质 量 情 况等 级123456789101同一副制动器的支架端面与制动盘中心线平面间距离h其允许偏差为±5mm2同一副制动器两闸瓦工作面的平行度不应超过0.3mm。3制动器支架端面与制动盘中心线的平行度不应超过0.2mm。4闸瓦与制动盘的间隙不应超出过1.0mm。5闸瓦与制动盘的接触面积不小于60。允许偏差项目项 目允许偏差实 测 值1234质量保证资料项 目1施工图纸会审记录有施工图2施工组织设计或施工技术措施有施工组

31、织设计3班组施工记录4隐蔽工程检查记录检查结果1保证项目检查 项，合格 项2基本项目检查 项，其中优良 项 优良率 3允许偏差项目实测 点，其中合格 点 合格率 4质量保证资料核查均符合要求评定等级工程负责人：技术负责人：队 长：核 定 等 级监理单位：专业监理工程师： 年 月 日核 定 等 级建设单位：工程负责人：年 月 日 分项工程质量检验评定表单位工程名称：一一井副井提升机设备安装分项工程名称：辅助装置安装 分部工程名称：机械安装 分项工程性质：一般保 证 项 目项 目质 量 情 况1深度指示器及油箱、油泵、管路的必须符合设备出厂技术文件的规定。2速度控制装置的中心线与主轴中心平行，必须

32、保证摩轮有良好的接触。3减速装置的感应线圈在挂钢丝绳时，必须先穿入，然后根据出绳角位置安装底架，感应线圈内孔与钢丝绳间隙均匀。基本项目项 目质 量 情 况等 级1234567891深度指示器安装，传动轴应保持水平，齿轮啮合良好，各传动部件灵活、可靠。2深度指示器指针行程应大于指示板全行程的2/3，指针移动平稳并不于指示板相碰。3润滑油泵、阀、润滑油管路和油箱内安装应不漏油，运转正常。4圆盘深度指示器及其传动装置安装应装配正确，传动灵活。允许偏差项目项 目允许偏差实 测 值1传动轴与主轴的平行度03/10002主、从动链轮中心线重合度1/1000质量保证资料项 目1施工图纸会审记录有施工图2施工

33、组织设计或施工技术措施有施工组织设计3班组施工记录4隐蔽工程检查记录检查结果1保证项目检查 项， 合格 项2基本项目检查 项， 其中优良 项 优良率 3允许偏差项目实测 点， 其中合格 点 合格率 4质量保证资料核查均符合要求评定等级工程负责人：技术负责人：队 长：核 定 等 级监理单位：专业监理工程师： 年 月 日核 定 等 级建设单位：工程负责人：年 月 日 分项工程质量检验评定表单位工程名称：一一井副井提升机设备安装分项工程名称：试运转 分部工程名称：机械安装 分项工程性质：主要保 证 项 目项 目质 量 情 况1矿用一一井副井提升机设备安装完毕后，必须进行调试和试运转（包括无负荷运转和

34、负荷运转），调试和试运行运转必须符合设备技术文件和机械设备安装工程施工和验收规范的规定2制动力矩提调试，立井提升制动力矩与最大静力矩的倍数为2.0，双滚筒提升机调绳时制动盘或制动轮上的制动力矩严禁小于容器和钢丝绳重量之和的最大力矩的1.2倍3工作制动和安全制动手把灵活、正确、可靠，制动时，滚筒上的两副制动器必须同时起作用，闸瓦与制动轮接触良好、平稳、各闸瓦的接触面积不小于60%4制动器安全制动的减速度：立井下放重物时的减速度不小于1.5m/s2，提升重物时的减速度不应大于3.4m/s25试运转合格后，必须全部更换新油基本项目项 目质 量 情 况等 级123456789101试运转合格后，提升机及其附属装置设备清洁，油漆完整。质量保证资料项 目1施工图纸会审记录有施工图2施工组织设计或施工技术措施有施工组织设计3班组施工记录4隐蔽工程检查记录检查结果1保证项目检查 项， 合格 项2基本项目检查 项， 其中优良 项 优良率 3允许偏差项目实测 点， 其中合格 点 合格率 4质量保证资料核查均符合要求评定等级工程负责人：技术负责人：队 长：核 定 等 级监理单位：专业监理工程师： 年 月 日核 定
