实训报告-EIGRP应用分析(完整)

1、EIGRP应用分析实训报告课程名称网络交换与路由章节第8章 EIGRP系部计算机与电子电气工程系专业计算机科学与技术班级计算机121姓名邢再寿学号2机房304周次12节次6,7实训名称EIGRP应用分析成绩评定实训目标了解EIGRP路由协议的特点、算法、数据包类型、路由更新方式，理解后继路由器、可行后继路由器、可行性条件、可行距离、通告距离等重要术语，理解EIGRP度量参数及度量值的计算公式；理解EIGRP协议中静态路由重分布、自动总结、手工总结、通配符掩码等概念。掌握在实际网络环境中配置EIGRP协议的基本操作。针对相关故障，能够合理分析故障原因，并迅速排除故障，保证网络畅通。网络拓扑备注：

2、所有IP地址的第二段更换成自己学号后3位，若学号后3位大于255，则更换成学号后2位。任务要求1、IP编址：以太网中，路由器接口分配其网段中最小主机地址，主机分配最大主机地址。串行链路中，DCE接口分配其网段中最小主机地址，另一接口分配最大主机地址。2、路由配置：（1）EIGRP自动总结R1、R2、R3、R4、R5上启用EIGRP路由协议。R1、R2、R3、R4宣告所有直连网络，R5不宣告直连网络200.1.1.0/30，宣告其他所有直连网络。R5配置默认一条静态路由，下一跳为R6，并在EIGRP路由协议中进行静态路由重分布。R6配置一条默认路由，下一跳为R5。Packet Tracer文件保

3、存命名“学号-姓名-EIGRP-自动总结”（2）EIGRP禁用自动总结在（1）的基础上修改网络配置：在R2、R3、R4和R5上禁用自动总结。Packet Tracer文件保存命名“学号-姓名-EIGRP-禁用自动总结”（3）EIGRP手动总结在（2）的基础上修改网络配置：在R1上对外通告网络192.168.10.0/24和192.168.11.0/24的汇总路由（精确汇总）。Packet Tracer文件保存命名“学号-姓名-EIGRP-手动总结”（4）EIGRP-度量（延迟与带宽）在（3）的基础上修改网络配置：修改特定路由器特定接口的EIGRP度量（延迟与带宽），确保R2到目标网络172.1

4、6.2.0/24的路由中，R5是后继路由器，R3是可行后继路由器，R4是第二可行后继路由器。Packet Tracer文件保存命名“学号-姓名-EIGRP-度量”操作步骤主要操作过程：请写出每个路由配置任务中路由、总结、度量相关配置命令（包含设备名称、命令配置模式）；1、 EIGRP自动总结R1(config)#rou eigrp 1R1(config-router)# network 192.103.10.0R1(config-router)#network 192.103.11.0R1(config-router)#network 10.0.0.0R2(config)#router eig

5、rp 1R2(config-router)# network 10.0.0.0R2(config-router)# network 172.103.0.0R3(config)#router eigrp 1R3(config-router)# network 10.0.0.0R4(config)#router eigrp 1R4(config-router)# network 10.0.0.0R5(config)#router eigrp 1R5(config-router)# network 10.0.0.0R5(config-router)# network 172.103.0.0R5(co

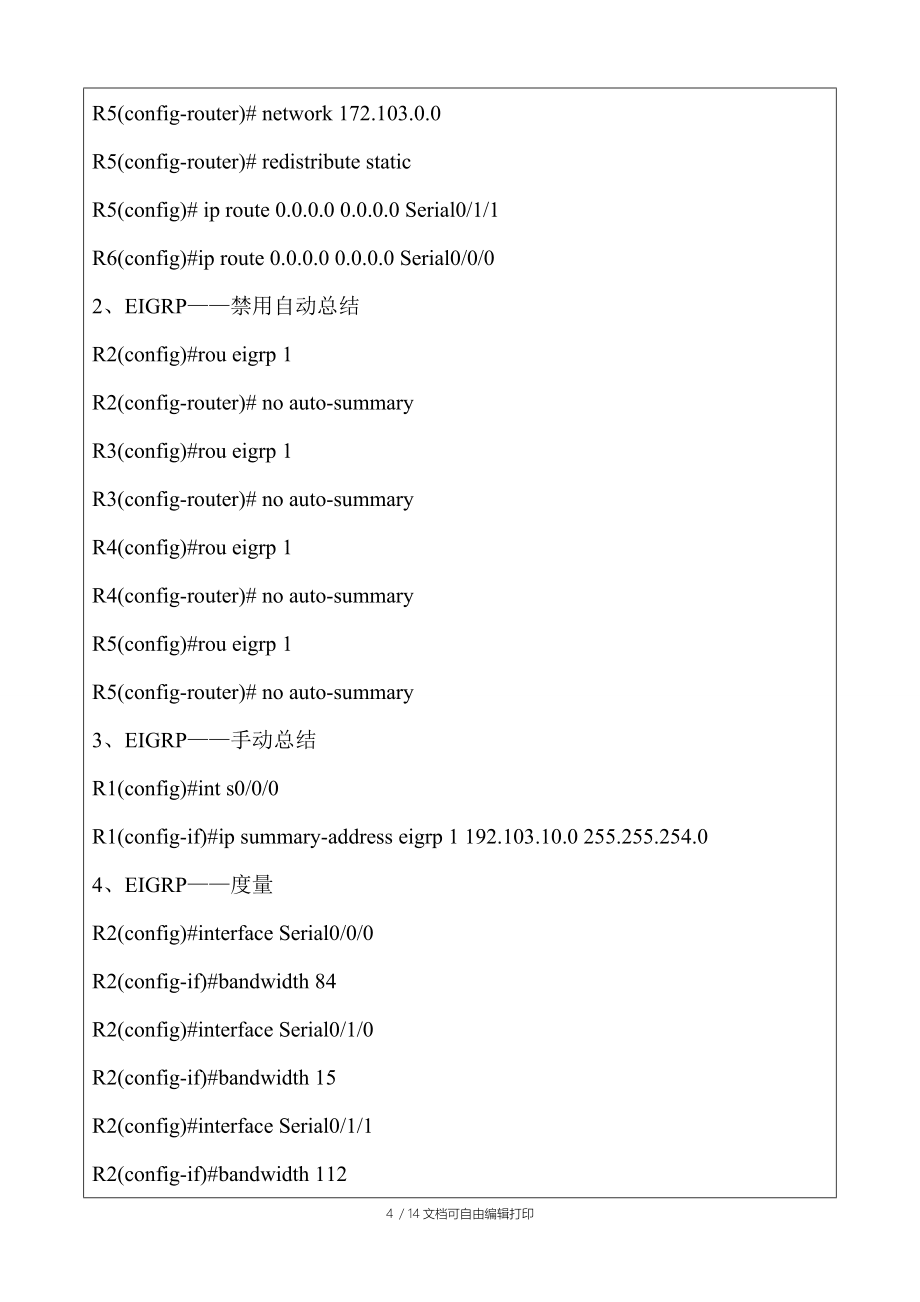

6、nfig-router)# redistribute static R5(config)# ip route 0.0.0.0 0.0.0.0 Serial0/1/1 R6(config)#ip route 0.0.0.0 0.0.0.0 Serial0/0/0 2、 EIGRP禁用自动总结R2(config)#rou eigrp 1R2(config-router)# no auto-summary R3(config)#rou eigrp 1R3(config-router)# no auto-summary R4(config)#rou eigrp 1R4(config-router)#

7、no auto-summaryR5(config)#rou eigrp 1R5(config-router)# no auto-summary3、 EIGRP手动总结R1(config)#int s0/0/0R1(config-if)#ip summary-address eigrp 1 192.103.10.0 255.255.254.0 4、 EIGRP度量R2(config)#interface Serial0/0/0R2(config-if)#bandwidth 84R2(config)#interface Serial0/1/0R2(config-if)#bandwidth 15R2

8、(config)#interface Serial0/1/1R2(config-if)#bandwidth 112网络测试1、EIGRP自动总结（1）R5路由配置信息-show run（2） 路由表信息R1、R2和R5（3）网络连通性测试源主机目标主机连通情况解释说明AD不连通BE连通R1中有到达200.103.2.0的路由条目CD不连通2、EIGRP禁用自动总结（1）R5路由配置信息-show run（2） 路由表信息R2和R5（3）网络连通性测试源主机目标主机连通情况解释说明CD连通R2中有到达172.103.2.0的具体路由条目（4） R5路由更新发送与接收信息3、EIGRP手动总结（1

9、）R1路由配置信息-show run（2） 路由表信息R1、R2和R5（3） R1路由更新发送与接收信息4、EIGRP度量（1）接口信息-show int interface显示修改延时或带宽的接口的信息。（2） R2路由表信息（3） R2拓扑表信息实训总结1、问题统计分析问题范畴问题现象问题分析问题解决提供帮助物理网络IP编址基本配置自动总结手动总结总结后对网络没有影响配置错误应在端口处做相应的总结老师度量网络测试备注：提供帮助是指自己向谁请求帮助，谁为自己提供帮助。2、重点概念理解（1）IGRP与EIGRP的区别项目IGRPEIGRP算法Bellman-Ford 算法或Ford-Fulke

10、rson算法DUAL算法路由更新目标IP地址224.0.0.10224.0.0.10及接口地址路由更新发送方式组播组播或单播路由更新内容Hello包，更新包，确认包Hello包，更新包，确认包，查询包，应答包路由失效后的操作等待新的路由更新使用备用路由收敛速度慢快（2）EIGRP数据包数据包单播传输？组播传输？可靠传输？Hello否是不可靠传输Update是是可靠传输Acknowledgement是否不可靠传输Query是否可靠传输Replay是否可靠传输（3）请分别写出R2各条路径R2-R5、R2-R3-R5、R2-R4-R5到达目标网络172.16.2.0/24的路径度量值的计算过程。路径

11、累积延迟最小链路带宽公式R2-R520100112(107/112+20100/10)*256R2-R3-R54010084(107/84+40100/10)*256R2-R4-R54010015(107/15+40100/10)*256（4） EIGRP拓扑表中某路由条目之前显示“P”，“P”代表什么意思。什么情况下该路由条目之前会显示“A”？“A”代表什么意思。P:说明改路由处于被动状态。当DULL当前未执行扩散计算来确定通向一个网络的路径是，该路由将处于稳定模式，即被动状态。A:主动状态。本地路由通向目标网络，当一条路由失效时，本地路由会去拓扑表中查询可用后继路由，如果没有找到可行后继路

12、有，则这个目标网络的路由器将会进入主动状态。（5） 请针对具体网络拓扑理解后继路由器、可行后继路由器、可行性条件、可行距离、通告距离等重要概念。 （说明：本地路由器到达目的网络的路径为最优路径，该路由器通过邻居路由到达目标网络的路径为备用路径。） 后继路由器（successor）:到达目标网络的最优路径的下一跳路由器。该路由器是通往目的网络的开销最低的路由。 可行后继路由器(FS,Feasible Successor):到达目标网络备用路径的下一跳路由器。 可行性条件(FC):邻居路由器到达一个网络的报告距离比本地路由器通向相同目的网络的可行距离短。 可行距离(FD,Feasible Dist

13、ance):到达目的网段的最小开销到达一个目的地的最短路由的度量值 通告距离(RD,Reported Distance):相邻路由器所通告的相邻路由器自己到达某个目的地的最短路由的度量值。3、网络配置与配置检查请写出相关操作命令及其功能解释。（1）检查路由信息你所知道的所有命令及解释：Show ip router （2） 检查动态路由协议EIGRP基本信息你所知道的所有命令及解释：Show ip protocol 查看使用的协议及基本情况Show ip eigrp topology 查看拓扑表信息Show ip eigrp fsm debug eigrp packets 查看路由器更新发送的信息Show interface 查看路由中接口的宽带，延时等度量值Show run 查看配置信息4、实训体会请概要说明实训准备、实施过程与实训结果等方面的情况，以及自身对实训内容的学习、理解与掌握情况。在PT中，选用合适的路由器，PC机及相应的连接线，构建eiprp的网络结构拓扑图。配置相应的ip地址，以太网中，路由器接口分配其网段中最小主机地址，主机分配最大主机地址。串行链路中，DCE接口分配其网段中最小主机地址，另一接口分配最大主机地址。完成
