专题六凸透镜成像规律及应用练习汇编

1、专题六 凸透镜成像规律及应用练习1.如图所示，是几种光学器材的示意图，其中能对光线起发散作用 的是？ABCD2 .如上图是微型手电筒所用的小灯泡，小灯泡前端的3 .下列关于凸透镜或凹透镜的光路图中，错误的是一一A部分相当于，对光有 作用,ABCD4.张家界因山而著名，吸引众多游客来旅游，少数游客在山上游玩时，将空矿泉水瓶扔在山上，这样做既污染了环境同时还可能引起山林火灾.这是因为，当下雨时矿泉水瓶流入水后，就相当于一个透镜.晴天，强太阳光照射它时，它对光线会产生 作用，可能引起枯叶着火.因此我们在山中游玩时一 定要注意保护环境.5.在下图中虚线框内的适当位置 ，填入符合要求的透镜或平面镜。AB

2、6 .下列说法正确的是A .凸透镜对光有会聚作用，因此通过凸透镜的光线都一定会聚在焦点上B .凸透镜有一个焦点，凹透镜有两个焦点C .不论是凸透镜还是凹透镜，经过透镜光心的光线传播方向不改变7 .跟主光轴平行的光线，经凸透镜折射后会聚于一点，这点就是凸透镜的母 表示，它到透镜光心的距离叫 ,用字母 表示.8 .画出下图中的光线经过透镜折射后的光线.一用字9 .探究烛焰通过焦距是 10 cm的凸透镜的成像规律时，蜡烛、透镜、光屏的位置如图所示，此时A. a为物距B. b为焦距C.光屏上不出现像 D.若蜡烛透镜不动，仅移动光屏烛焰可在光屏上成清晰像10 .在做“探究凸透镜成像规律”实验时，东风同学

3、发现光具座上标尺的刻度范围是0 90 cm.,如图所示.而实验室只有两种规格的凸透镜：甲：直径18 cm,焦距30 cm乙：直径4 cm,焦距10Cm为了较好地探究凸透镜的成像规律，你认为他应该选用 透镜（选填“甲”或“乙”）.11 .在“探究凸透镜成像规律”的实验时：(1)先组装器材。调节烛焰、透镜、光南屏的高度度，使它们的中心大致在.这 样做的目的的是;(2)在未知焦距的情况下，要粗测焦距.方法是 (3)若在实验时测得某凸透镜的焦距为10 cm,当烛焰离透镜30 cm时，光屏应在透镜另一侧距透镜 _移动，在某一位置光屏上会呈现一个 像.当蜡烛逐渐消 耗而变短，光屏上烛焰的像将 (选填“上升

4、”或“下降”).(4) 有位同学摘下近视眼镜放在蜡烛与透镜之间(靠近透镜)，结果光屏上原来清晰的像变得模糊了.若不改变蜡烛和凸透镜位置，应使光屏向 选填“靠近”或“远离”)凸透镜方向移动才能使像变清晰.(5) 当烛焰离凸透镜5 cm时，光屏上，但透过凸透镜能看到 像.若将烛焰移到离透镜 8 cm 的位置时，可以观察到这个像比刚才的要 些(选填“大”或“小”).12 .在“探究凸透镜成像规律”的实验中：(1)我们需要让烛焰、凸透镜、光屏的中心在同一高度，这样做的目的是 (2) 其中的一次实验情景如图所示，凸透镜的焦距是15 cm,为了得到清晰的像，光屏应向 透镜的方向移动(选填“远离”或“靠近”

5、)。13 .小明利用一未知焦距的凸透镜探究凸透镜的成像规律，进行了如下操作并得到了相关结论.请你将空缺部分补充完整.(1)将蜡烛、透镜和光屏放在光具座上，使三者的中心大致在 (2) 在探究凸透镜成像实验中，点燃的蜡烛分别在n、b、c、d、e五个位置：蜡烛放在 点处所成的实像最小；放在一点处，所得像与蜡烛大小相同；放在 点处得到的实像最大；放在 点处可以看到放大的虚像。14 .在“探究凸透镜成像规律”的实验中，当烛焰、透镜及光屏的相对位置如图所示时，恰能在光屏上得 到一个清晰的像.下列哪种光学器材的成像原理与其相同A.放大镜B .近视镜 C .投影仪 D .照相机。15 .关于凸透镜成像及其应用

6、(u是物距f是焦距)，下面四种说法中不正确的是A.用于照相机时，u> 2f B .用于放大镜时，u<f C .用于幻灯机时，u<f D . u> 2=f时可成实像16 .在“探究凸透镜成像规律”的实验中，当两支点燃的蜡烛、 凸透镜和光屏分别置于如图所示的位置时，光屏上 C D两处会得到清晰 （选填“缩小" “等大或“放大”）的烛焰的像，生活中的 _就 是利用这一成像规律工作的.用二湎板挡住A处的烛焰，在光屏上 （选填" C''或" D"） 丽能得到一个清晰的像.17 .某同学在做凸透镜成像的实验时，所用凸透镜的焦距

7、为10cm,老师要求他观察物距等于 5cm时烛焰所成的像。实验时，他将点燃的蜡烛移到物距为5cm处（如图），移动光屏，发现光屏上只有光斑（图中未画出）。（1）下列关于光斑的说法正确的是：C （选填" A或" B”或" C'）。A.光斑是烛焰所成的实像 B.光斑是烛焰所成的虚像C.光斑是烛焰发出的光折射到光屏上形成的（2）为了观察物距等于 5cm时烛焰的成像特点，请你写出接下来的操作步骤： 18 .如图所示，光会聚于 b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN±臼a a点.现小明想进一步探

8、究凸透镜成像的特点，应选择 （甲/乙）透镜.小明选择好透镜后在光具座上进行实验：当物体距离透镜8cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动2cm,在光屏上又成一清晰缩小的实像.当物体距离透镜 4cm时，成 像.在照相机、放大镜和投影仪中，成像情况与此类似的是_19 .在探究凸透镜成像规律的实验中，当蜡烛距透镜20cm时，光屏上得到清晰等大的像，则该透镜的焦距是cm,增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，应将光屏向透镜 （选填“靠近”或 “远离”）的方向移动，应用这一成像特点可制成。20 .在焦距为5厘米、10厘米或15厘米的凸透镜

9、中选择一个放置于光具座的A点处，如图14所示。将蜡烛、光屏分置于光具座上透镜的两侧，调整透镜和光屏的中心大致与烛焰的中心在高度。先后两次将蜡烛放置在距 B点5厘米处，保持透镜在 A点位置不变，移动光屏，可在光屏上得到大小不同的两个 像。比较两次所成的像，当蜡烛置于光具座上 厘米刻度处时，所成的像较大；实验中所用透镜的 焦距可能是 厘米。11111111、g 肛2口初 _的21 .王军在房间里用焦距为 15cm的凸透镜将明亮的窗户成像在一张作业本的空白纸上。根据王军的实验情况，可推测窗户距凸透镜的距离范围为,成的像是22 .人类的眼睛好像一架照相机，通过调节晶状体的凹凸程度可以使远近不同的物体在

10、视网膜上成清晰的像。眼睛调节的两个极限点叫做远点和近点。正常人眼睛观察近处物体最清晰而又不疲劳的距离大约是25厘米，这个距离叫明视距离。根据上文：（l）你认为正常人眼睛的观察范围是A.O到10厘米 B . 10到25厘米C. 25厘米到极远处 D . 10厘米到极远处（2）远视眼是来白近处物体的光成像于视网膜（选填"前”或“后”）；矫正时在眼睛前而放一个如上图（选填“甲”或“乙”）中的透镜，就能使光会聚到视网膜上。23 .如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰缩小倒立的像；将蜡烛从 晰的像变小。则a点滑

11、到b点后，再移动光屏，屏上得到清A.凸透镜位于a点左侧C.蜡久在a点时，像距大于二倍焦距B.凸透镜位于b点右侧D.蜡久在b点时，像距大于二倍焦距24 .在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示. （1）其中明显还需要调整的是O调整后恰好能从光屏上观察到倒立、“缩小”或“放大”的实像，该成像特点可作为的原理（选填“照相机”或“电影放映机”）.（2）此时，小明拿来一只眼镜放在蜡烛和凸透镜之间，且 较靠近凸透镜.结果，光屏上原来清晰的像变模糊了，他只将光屏向远离 凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像.由此可见，这只眼镜是 的缺陷是 （填“凸”或

12、“凹”）透镜，戴这种眼镜人的眼睛 （选填“近视”或“远视”）.25 .如右图所示是小芳同学制作的模型照相机。通过调整内外纸筒的相对 距离，可以在半透明膜上看到远处景物倒立的像。使用此模型照相机， 下列说法正确的是A.看到远处景物的像是虚像B.如果看远处是很清晰，那么看近景时，应把内纸筒向外拉一些C.应把内纸筒朝明亮的室外，凸透镜朝较暗的室内 D.凸透镜与半透明膜之间的距离相当于凸透镜的焦距 26.小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、 近视眼和远视眼的焦距大小。实验中测得甲图焦距为10cm,再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图 10所示。凸 i* 犍甲丙

13、（1）测得焦距小于10cm的是图，模拟近视眼的是图 。（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是 图。（3）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有 0.05mm,则此镜片的边缘厚度 0.05mm （选填“小于” 于”或“大于”），此镜片对光有 作用（选填“会聚”或“发散”）。27 .把一物体放在凸透镜前，在凸透镜另一侧12cm处的光屏上得到一个缩小的实像，该凸透镜的焦距可能是（）A.10cm B.12cm C.24cm D.6cm28 .下列不是凸透镜应用的是A.照相机

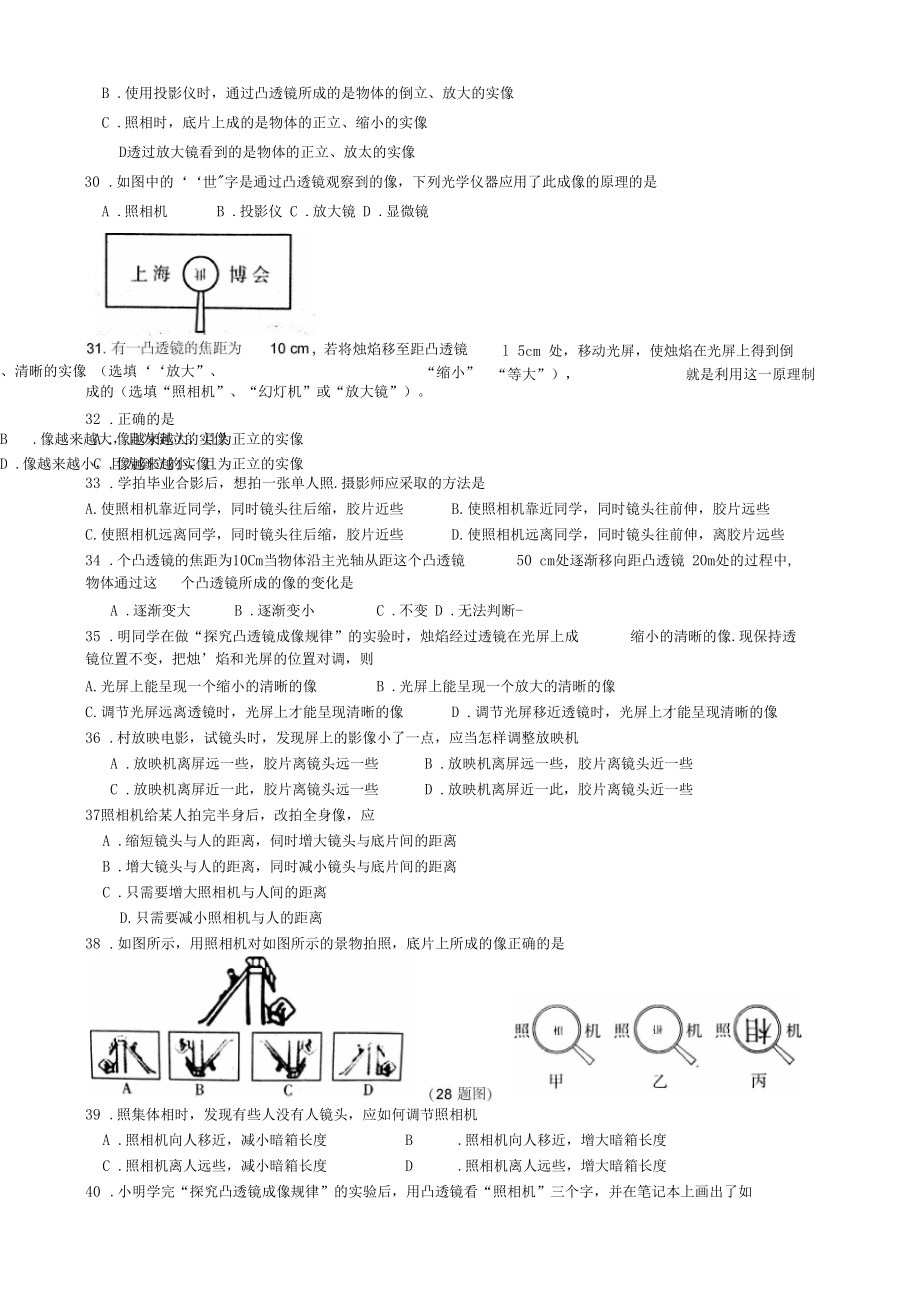

14、 B .投影仪C.显微镜 D .汽车后视镜29 .下列关于凸透镜应用的说法中，正确的是A .放电影时，屏幕上成的是物体的正立、放大的虚像B .使用投影仪时，通过凸透镜所成的是物体的倒立、放大的实像C .照相时，底片上成的是物体的正立、缩小的实像D透过放大镜看到的是物体的正立、放太的实像30 .如图中的世"字是通过凸透镜观察到的像，下列光学仪器应用了此成像的原理的是A .照相机B .投影仪 C .放大镜 D .显微镜若将烛焰移至距凸透镜、清晰的实像 （选填放大”、“缩小”或l 5cm 处，移动光屏，使烛焰在光屏上得到倒“等大”），就是利用这一原理制成的（选填“照相机”、“幻灯机”或“放

15、大镜”）。32 .正确的是A .像越来越大，且为正立的实像C .像越来越小，且为正立的实像B.像越来越大，且为倒立的实像D .像越来越小，且为倒立的实像33 .学拍毕业合影后，想拍一张单人照.摄影师应采取的方法是A.使照相机靠近同学，同时镜头往后缩，胶片近些B.使照相机靠近同学，同时镜头往前伸，胶片远些C.使照相机远离同学，同时镜头往后缩，胶片近些D.使照相机远离同学，同时镜头往前伸，离胶片远些34 .个凸透镜的焦距为10Cm当物体沿主光轴从距这个凸透镜50 cm处逐渐移向距凸透镜 20m处的过程中,物体通过这个凸透镜所成的像的变化是A .逐渐变大B .逐渐变小C .不变 D .无法判断-35

16、 .明同学在做“探究凸透镜成像规律”的实验时，烛焰经过透镜在光屏上成缩小的清晰的像.现保持透镜位置不变，把烛焰和光屏的位置对调，则A.光屏上能呈现一个缩小的清晰的像B .光屏上能呈现一个放大的清晰的像C.调节光屏远离透镜时，光屏上才能呈现清晰的像D .调节光屏移近透镜时，光屏上才能呈现清晰的像36 .村放映电影，试镜头时，发现屏上的影像小了一点，应当怎样调整放映机A .放映机离屏远一些，胶片离镜头远一些B .放映机离屏远一些，胶片离镜头近一些C .放映机离屏近一此，胶片离镜头远一些D .放映机离屏近一此，胶片离镜头近一些37照相机给某人拍完半身后，改拍全身像，应A .缩短镜头与人的距离，伺时增

17、大镜头与底片间的距离B .增大镜头与人的距离，同时减小镜头与底片间的距离C .只需要增大照相机与人间的距离D.只需要减小照相机与人的距离38 .如图所示，用照相机对如图所示的景物拍照，底片上所成的像正确的是39 .照集体相时，发现有些人没有人镜头，应如何调节照相机A .照相机向人移近，减小暗箱长度B.照相机向人移近，增大暗箱长度C .照相机离人远些，减小暗箱长度D.照相机离人远些，增大暗箱长度40 .小明学完“探究凸透镜成像规律”的实验后，用凸透镜看“照相机”三个字，并在笔记本上画出了如图所示的实验现象，其中 图是画错的，图反映了照相机的成像原理.41 .近年来，近视眼发病率在青少年中有上升趋

18、势.眼睛近视了应配戴合适的眼镜进行矫正.图中属于近 视眼矫正的是42 .人的眼睛就像一架神奇的照相机， 相当于照相机的镜头，相当于照相机内的胶片.若 来自远处某点的光经过眼睛折射后的情况如图所示，则这个人的眼睛属于 （选填“近视眼”或“远视眼”），这个人应该配戴由 选填“凸透镜”或“凹透镜”）制成的眼镜。43 .在探究近视眼视力矫正问题时用如图所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，右侧内壁相当于视网膜.图中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的的是44 .关于显微镜和望远镜，下列叙述中错误的是A .用显微镜观察物

19、体时，物体应放在物镜的焦点之外B .通过显微镜的目镜观察到的是物体的实像C .远处物体通过望远镜的物镜成的是一个缩小的实像D.用望远镜观察物体时，观察者感觉远处的物体被拉近了45 .显微镜镜筒的两端各有一组透镜，这两组透镜都是 透镜，人眼通过显微镜观察微小物体时，看到的是放大的 像（选填“虚”或“实”）。46 .下列关于显微镜的物镜和目镜成像情况说法正确的是A .物镜成倒立、放大的虚像，目镜成正立、放大的虚像B .物镜成倒立、放大的实像，目镜成正立、放大的虚像C.物镜成倒立、放大的虚像，目镜成正立放大的虚像D .物镜成倒立、放大的实像，目镜成正立、放大的实像47 .显微镜可以帮助我们看清肉眼看

20、不见的细小物体.显微镜的物镜和目镜都是,它的物镜的焦距很 目镜的焦距较 （选填“长”或“短”）.光现象的综合判别48 .光现象的综合判别下列有关光现象的解释，正确的是A .小孔成像是因为光沿直线传播BC .城市玻璃幕墙造成的“光污染”是光的折射现象49 .下列关于图中所示光学现象的描述或解释正确的是.雨后彩虹是光的反射现象D.电影屏幕制成白色是因为白色物体吸收各种色光甲乙丙丁A .图甲中，小孔成的是倒立的虚像B .图乙中，人配戴的凹透镜可以矫正远视眼C .图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、靛、紫七色光D .图丁中，漫反射的光线杂乱无章，不遵循光的反射定律50 .(多选)下列说法正确的是A .红外夜视仪是利用紫外线来工作的B .平面镜成正立、等大的虚像C .近视眼应配戴凸透镜来矫正视力D .照相机、幻灯机的镜头都相当于凸透镜51 .下列有关光现象中，说法正确的是A .在光的传播过程中，光路是可逆的B .汽车在夜间行驶时，应打开驾驶室内的灯C .人在照镜子时，总是靠近镜子去看，其原因是靠近时，平面镜所成的像会变大D.在暗室里，为了能从镜子中看清自己的脸，应把手电筒正对镜子照射52 .常见的视力缺陷有近视和远视.如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应该配戴的透镜种类是：A.远视眼，凸透镜B.远视眼，凹透镜C.近视眼，凸透
