恒温恒湿精密空调参数及报价表

1、恒温恒湿机方案报价书厦门琦顺制冷设备有限公司报价人：李先生联系电话：*Email:*QQ:2840877520目 录目 录2第一部分 产品介绍3第二部分 设备选型方案说明6第三部分 设备性能、技术参数及配置61、空调技术性能62、空调技术参数表73、空调零部件配置表8第四部分 设备报价9第五部分 售后服务承诺1101、服务承诺1102、培训承诺110联系人：*先生 电话* QQ*第一部分 产品介绍TOKUSIMA德岛恒温恒湿机完全遵照国际公认的BSEN、ISO9001质量标准制造。其控制系统和监控软件全部完成菜单汉化处理，产品重点突出“模块化、恒温恒湿精密控制和安全”的理念。我公司公司在中国建

2、立有完善的生产销售服务体系，遵循“对客户负责就是对企业负责”的理念，为用户提供快捷、全面的服务。产品简介德岛恒温恒湿专用空调机按照国际工业标准设计制造。主要部件采用世界一流品牌产品。 先进的控制器w 中文菜单显示、状态图形显示。w 320´640的点阵式液晶屏，信息量大、操作简单。w 256条大容量故障信息记录；PLC可编程控制器。w 最多8个Manager控制板可简单串联组成一个机组。w 相互协同工作进行互相热备份，故障自动切换。冷量输出自动分配、自动平衡工作时间。模块化设计产品采用模块化设计，每个模块都可独立工作，可选择配置加热、加湿单元。针对大型空间，可采用模块叠加的方式组成容

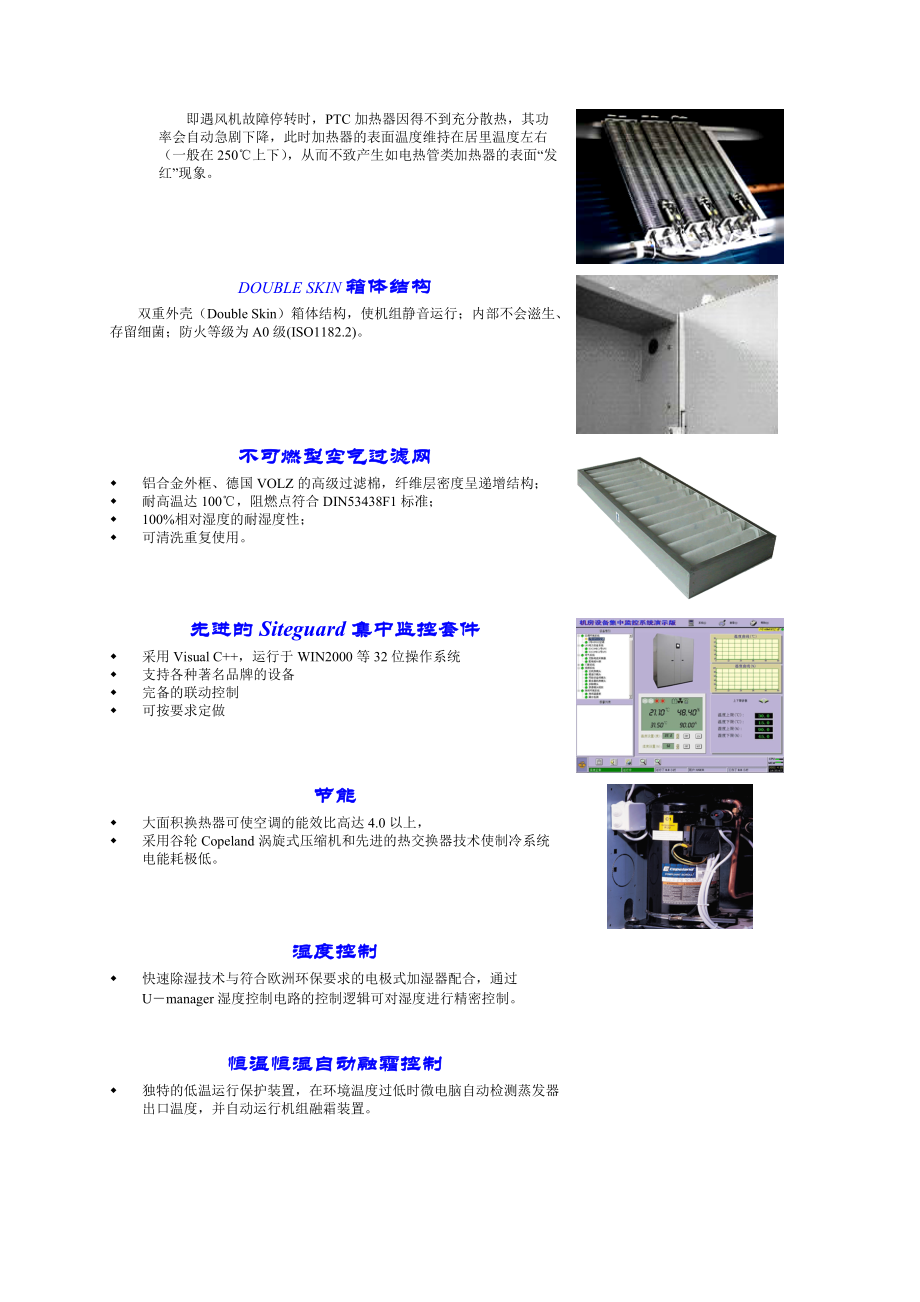

3、量巨大的机组满足制冷量的设计要求，无须顾虑机组的搬运问题；在需要考虑N+1备份时或机组扩容时，只需增加模块，然后将它们的控制器用网线联接即可组成一体。任何模块之间均可组合，组合的最大模块数是8，每个机组的制冷量可组合范围是10-440Kw。模块不一定要摆放在一起，如果按照热量分布散布安装各模块，可更好地获得空调效果；同时根据热负荷自动分配开/关机，并节省电力。安全的PTC加热器w 采用PTC陶瓷发热元件的PTC加热器w PTC加热器有热阻小、换热效果高及长期使用功率衰减低的优点w 安全性能高即遇风机故障停转时，PTC加热器因得不到充分散热，其功率会自动急剧下降，此时加热器的表面温度维持在居里温

4、度左右（一般在250上下），从而不致产生如电热管类加热器的表面“发红”现象。DOUBLE SKIN箱体结构双重外壳（Double Skin）箱体结构，使机组静音运行；内部不会滋生、存留细菌；防火等级为A0级(ISO1182.2)。不可燃型空气过滤网w 铝合金外框、德国VOLZ的高级过滤棉，纤维层密度呈递增结构；w 耐高温达100，阻燃点符合DIN53438F1标准；w 100%相对湿度的耐湿度性；w 可清洗重复使用。先进的Siteguard集中监控套件w 采用Visual C+，运行于WIN2000等32位操作系统w 支持各种著名品牌的设备w 完备的联动控制w 可按要求定做节能w 大面积换热器

5、可使空调的能效比高达4.0以上，w 采用谷轮Copeland涡旋式压缩机和先进的热交换器技术使制冷系统电能耗极低。湿度控制w 快速除湿技术与符合欧洲环保要求的电极式加湿器配合，通过Umanager湿度控制电路的控制逻辑可对湿度进行精密控制。恒温恒湿自动融霜控制w 独特的低温运行保护装置，在环境温度过低时微电脑自动检测蒸发器出口温度，并自动运行机组融霜装置。输出风量可调w 可按要求自由调节风机的机外余压，输出的风量保持不变。杀菌功能（选配功能）在相对封闭的房间内，采用C波段紫外线杀菌技术消除空气中浮游的细菌和病毒，同时产生负氧离子，使室内空气洁净清新。可直接更换环保制冷剂可直接更换R407C环保

6、制冷剂。多种远程监控接入方式第二部分 工程项目分析§1.工程概况本项目包括基本数据如下表：参数名称参数值场所房间面积 高度 m要求指数§2.设计、制造、检验标准序号标准代号标 准 名 称备 注1GBJ1987采暖通风与空气调节设计规范2GB/T17758-1999单元式空气调节机3GB4706.1-2005家用和类似用途电器的安全 第一部分：通用要求4GB4706.1-2004家用和类似用途电器的安全、热泵、空调器和除湿机的特殊要求5GB9237-2001制冷和供热用机械制冷系统 安全要求6GB10080-2001空调用通风机安全要求7JB8655-1997单元式空气调节机

7、 安全要求8GB/T 7778-2001制冷剂编号方法和安全性分类9GB/T16630-1996冷冻机油10GB/T17758-1999单元式空气调节机11GB/T18429-2001全封闭式涡旋制冷压缩机12GB/T18836-2002风管送风式空调（热泵）机组13GB/T20108-2006低温单元式除湿机和空调机14GB/T20109-2006全新风除湿机15JB/T3548-1991制冷用热力膨胀阀16JB/T4119-1991制冷用电磁阀17JB/T4330-1999制冷和空调设备噪声的测定18JB/T4750-2003制冷装置用压力容器19JB/T7245-1994制冷装置用截止阀

8、20JB/T7249-1994制冷设备、术语21JB/T7659.2-1995氟利昂制冷装置用水冷冷凝器22JB/T7659.5-1995氟利昂制冷装置用翅片式换热器23JB/T9058-1999制冷设备清洁度测定方法根据“TOKUSIMA德岛” 恒温恒湿机的性能，及客户的具体要求，选用HF20B或HF40B型恒温恒湿专用空调可满足要求；该型号机房专用空调可对房间温、湿度进行控制，具有空气除湿、加湿、升温、降温、净化等功能，设备运行节能、高效、可靠！可配置电脑远程控制系统， 方便操作控制！第三部分 设备选型方案说明根据用户使用场合与恒温除湿专用空调机规格取整，选定的空调机型号规格如下：设备位号

9、规格型号制冷量(KW)数量送风方式1HF20B21.2侧回前出风2HF40B42.8侧回前出风第四部分 设备性能、技术参数及配置1、空调技术性能1.1 为风冷式恒温恒湿专用空调机；1.2 温度控制精度：设定点±1；湿度控制精度：设定点±5.0%RH；1.3 送回风方式：前出风侧回风式；1.4 运行工质为R22；1.5采用模块化设计，结构紧凑，铰链式门板使操作维修更便利、灵活；门板颜色为乳白色或黑色，美观大方。框架采用加厚的优质型钢加工，外表面经过磷化处理和高温喷漆处理，增强了机组的耐腐蚀性，延长使用寿命。1.6 双重外壳箱体结构，箱体内部消音处理，使机组运行噪音小，同时具有

10、保温性能佳、内部不滋生细菌等特点，防火等级为AO级；1.7 大风量、大面积盘管设计，可使显热比高达98%；1.8 高能效比的涡旋式压缩机，配合智能型膨胀阀，实现机组全面节能管理功能；1.9 室外冷凝器采用冷凝压力调节装置，机组在春冬季保证稳定运转、节能、噪音低；室外风机均采用F级绝缘等级电机，防水等级为IP54级别；1.10 最安全的PTC加热器，SCR精确控制方式，可根据机房内的实际温度变化情况，准确无误地将所需的加热量送至房间里，避免了其它分级输出加热方式对用户电力资源的浪费，节省空调运行费用；1.11 高效的电极加湿系统，确保加湿快速、洁净、节能；1.12独特的自适应模糊控制系统, PI

11、D控制方式(即比例+积分+微分控制方式)可根据环境变化精确的控制机房内温湿度；1.13 具有RS232和RS485通讯接口，可提供本地和远端两种控制模式，自动进行启停切换和数据保存，具有工作状态、告警信号传送和控制等功能，标准通信协议符合国家相应规定，并免费提供开放式通讯接口协议（选配）；1.14具有友好的人机界面，大屏幕LCD液晶显示工作状态；具备主从式控制系统，并能够实现自动切换、互相备份等独特功能；同时具有掉电技术参数保护设计、电源恢复自动启动以及故障智能检测报警等各项功能；2、空调技术参数表型号项目HF20B机组性能总制冷量Kw21.2显制冷量Kw19.4加湿量Kg/h4-8温控范围及

12、精度 1835 +/-1湿控范围及精度 40%70% +/-5.0%噪 音dB(A)65总风量M3/h6000风机功率Kw1.0机外余压Pa100-450制冷剂种 类R22进风过滤器初效过滤G4等级电 源3N50Hz 380V/220V制冷系统压缩机型 式全封闭柔性涡旋式Kw 4.4数量1蒸发器型 式紫铜管套铝翅片式紫铜管套铝翅片式冷凝器型 式室内风机型 式低噪音高效离心通风机室外冷凝风机型 式低噪音高效轴流风机节流方式外平衡式热力膨胀阀加热系统类型PTC式(辅助)功率Kw12除尘效率95%外形尺寸厚mm600宽mm1050高mm1950参考重量室内机kg340型号项目HF40B机组性能总制冷

13、量Kw42.8显制冷量Kw40加湿量Kg/h8-15温控范围及精度 1835 +/-1湿控范围及精度 40%70% +/-5.0%噪 音dB(A)65总风量M3/h12000风机功率Kw2.4机外余压Pa100-450制冷剂种 类R22进风过滤器初效过滤G4等级电 源3N50Hz 380V/220V制冷系统压缩机型 式全封闭柔性涡旋式Kw 7.2数量2蒸发器型 式紫铜管套铝翅片式紫铜管套铝翅片式冷凝器型 式室内风机型 式低噪音高效离心通风机室外冷凝风机型 式低噪音高效轴流风机节流方式外平衡式热力膨胀阀加热系统类型PTC式(辅助)功率Kw12除尘效率95%外形尺寸厚mm890宽mm1750高mm

14、1980参考重量室内机kg610注：1. 制冷量为（27,60%）总冷量。2. 室内机噪音为机组正前方2米高1米自由空间测得，室外机噪音为距冷凝器5米处所测数据。3. 风冷冷凝器主要指标：配室外电源开关, 压力开关和电源接线具有防水性能。3、空调零部件配置表主要零部件名称品牌制造商名称压缩机COPELAND谷轮（全球采购）风机FRESHAIR新风（全球采购）加热器EAST东方（全球采购）智能可编程控制器 DELTA台达（全球采购）加湿器NDM诺德曼（全球采购）低压电气Schinider斯耐德（全球采购）室外冷凝风机RAINBOW瑞波（全球采购）热力膨胀阀等 DANFOSS丹佛斯（全球采购）其他

15、按生产厂商的标准配置第五 设备报价项目型 号名 称数量单价（元）总价（元）备注1HF20B风冷恒温恒湿专用空调0000000000设备机组含室内机壹套，室外机组壹套2HF40B0000000000设备机组含室内机壹套，室外机组贰套2安装及辅材按实际情况另算 含内外机连接电缆及连接铜管，机架、及整机的安装就位4运杂费1已含已含5合 计万元整注：1. 以上设备报价含运费、17%税费、调试费。不含安装及材料费！2. 一年内免费维修（易耗/损件除外），终身技术服务！3. 付款方式：预付总款30%合同生效，发货前付清全款4. 交 货 期：合同生效后20个工作日交货第六部分 售后服务承诺1、服务承诺1.1

16、、保修期内¨ 我公司对提供的设备（整机）免费保修一年。保修期内，在正常使用和保养下，设备发生故障，我公司得到通知后， 当地有服务中心地区用户白天2小时内到达现场，黑夜8小时到达现场免费修复，以外地区用户24小时内到达。售后服务时间为每星期七天，每天24小时。设有24小时服务热线寻呼 ¨ 在保修期内，确实属于设备质量问题，按保修内容实施维修；对于多次出现的顾客意见，由我公司质量管理部组织工程项目部、设计部、空调技术部、相关专业及施工人员及时进行原因分析，制定相应的纠正或预防措施，报总工程师审批后实施。¨ 公司有充足的、高素质的技术人员、雄厚的技术力量，为您提供周到完善的售后技术支持，免除您的后顾之忧。¨ 公司定期（每年春、秋两季）举行技术培训活动，免费培训技术维护工程师。¨ 公司技术部每年对所提供的设备巡检两次，及时解决设备在使用中出现的问题。1.2、保修期外¨ 保修期以外，以最优惠的价格为客户提供充足、快捷的备品备件服务，并提供设备终生有偿维护。我公司愿在保证一定成本的情况下提供最优质的服务。我公司可为贵公司提供的维修服务有三种方式：方式一：客户自行维护维修，当机器出现部件损坏故障时从我公司购买备件，填写备件订购合同，支付相应费用既可。方式二：客
