1、CAD从模型空间出图和从布局空间出图步骤2010-03-22 17:18一、模型空间出图（比较适合出单张图）：       绘制好设计图后       点击菜单/文件/打印/连接一台打印机/选择图纸大小/打印范围选择“范围”/选择“居中”/选择“方向”      选择布满图纸

2、; 从这个数初步可以判断出图形的大小来，然后取消“布满图纸”中的对勾，改这个数为500，这样调整是为了留天留地，图形在图纸上的大小合适些，接着点击预览看效果是否满意。二、布局空间出图（比较适合出多张套图）       先用不同的样板绘制一个任意图，删掉系统自动生成的布局2，自己再重新创建一个自己喜欢的布局2，方法是：菜单/工具/向导/创建布局                 上

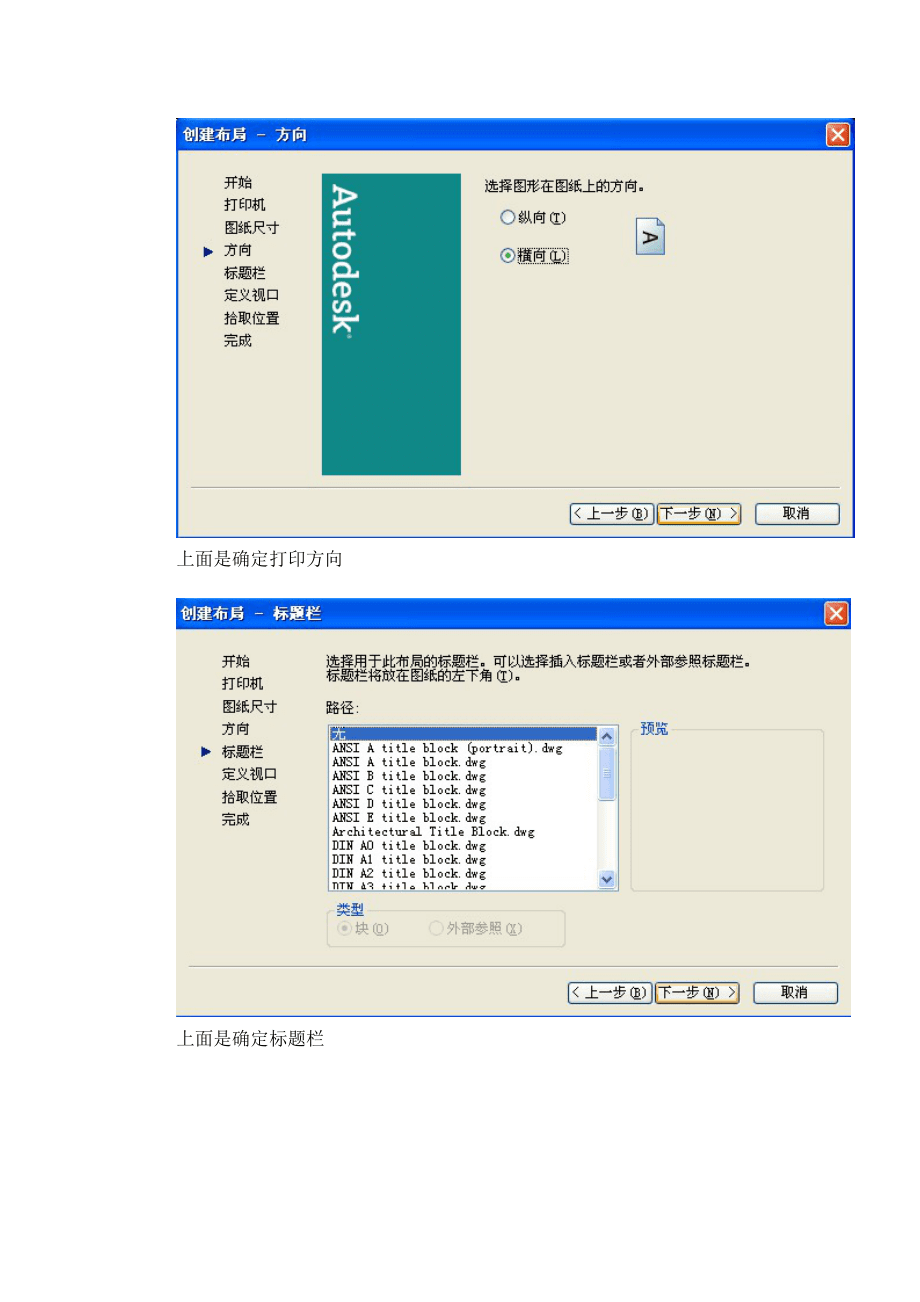

3、面是连接一台打印机          上面是确定纸张大小        上面是确定打印方向         上面是确定标题栏         上面是明确一个视口、视口内图形的显示比例，这一步比较关键，看：

4、     上面是提示将要选择视口大小，点击“选择位置”，划出如下视口。            下一步出现“完成”界面。          下一步布局2生成，并将图形映射到打印区域，右边预留空间大些是为了装订方便              把这个文件保

5、存好，其中的布局2要有用          在新的样板文件中做正式的设计图，应当是若干张         在每一张图中分别用插入“布局”的方法，将保存好的文件中的布局2 调用插入到当前布局中来         方法是： 菜单/插入/布局/来自样板的布局/选择保存的文件/打开保存的文件/选择布局号/被插入到当前布局中        这时新插入的布局2是空白         沿着布局2空白视口上的视口线拉出新视口，方法是：菜单/视口/一个一个视口         启动菜单下的打印命令，一切OK         每一幅图都这样做，保证所出的图整齐而大小效果统一。
