1、循环水泵检修工艺规程1.1概述循环水泵简介华豫电厂#1、2机组共配置四台长沙水泵厂生产的 64LKXA-27型循环水泵,该泵为立式、单级、导叶、内体可 抽出式混流泵。其输送介质为电厂冷水塔内的循环冷却水。本泵在泵外筒体不拆卸的情况下,内体可单独拆出泵 体外进行检修,电动机与泵直联,泵吸入口垂直向下,吐出 口水平布置。泵轴向力由电机承受。1.2技术规范见表32表1循环水泵技术规范序号名称单位内容1型号64LKXA-272流量mi/s5.2123扬程mHO26.514效率%865必须汽蚀余量m9.56转速r/min4957轴功率kW15758最小淹深m4.59润滑水量m/h310润滑水压MPa0.

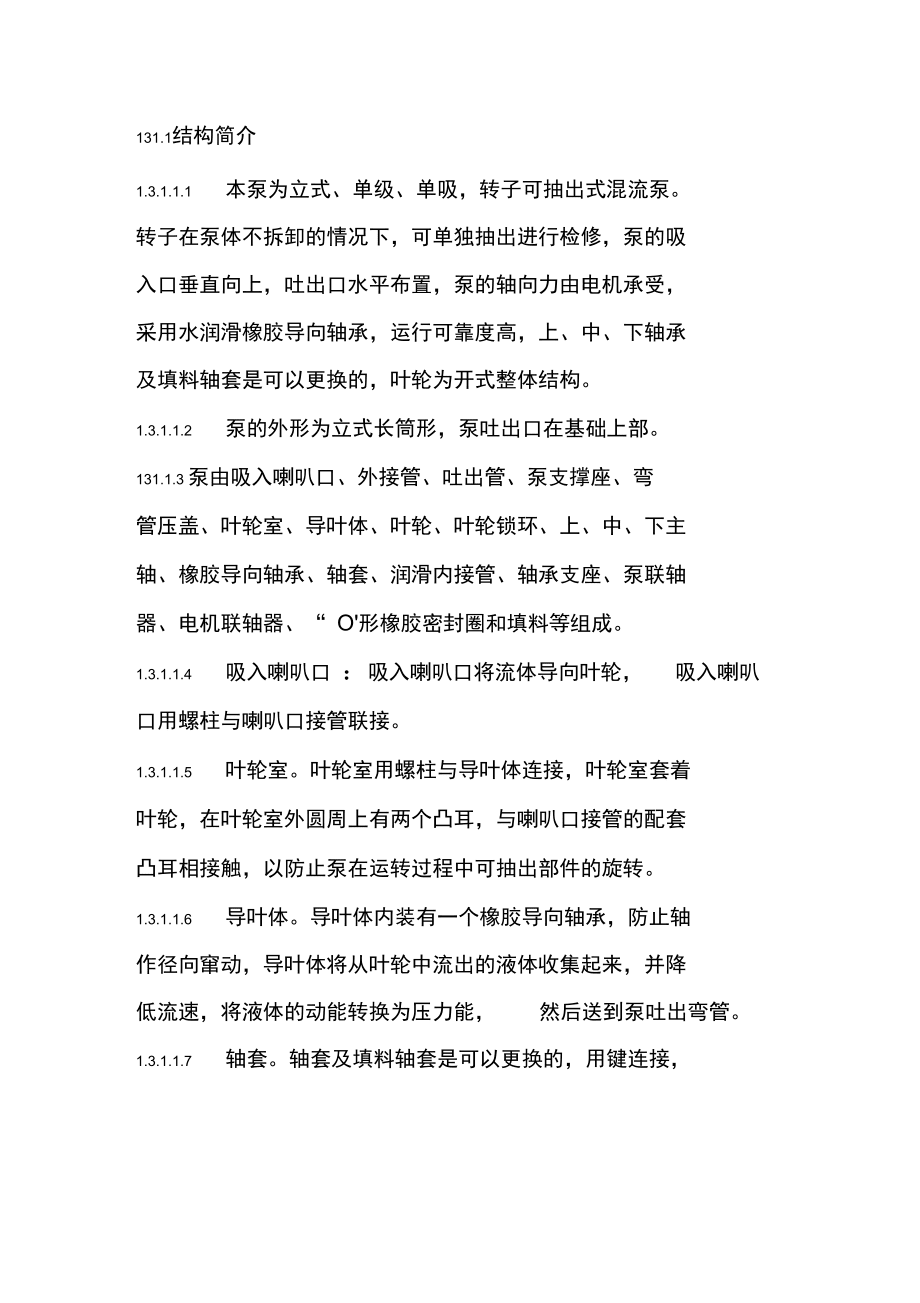

2、3511转子提升高度m312生产厂家长沙水泵厂13旋转方向从电机端向下看为逆时针主要零部件重量12泵总重kg3200013最大起吊重量kg1800014吸入喇叭口kg83015外接管上/下kg1360/290916吐出弯管kg205017叶轮kg85018叶轮室kg46719导流体kg2400序号名称单位内容20导流片kg110021泵联轴器kg22023主轴上/下kg790/83024轴承支架kg15025填料函体kg2201.3循环水泵检修工艺131.1结构简介1.3.1.1.1 本泵为立式、单级、单吸,转子可抽出式混流泵。 转子在泵体不拆卸的情况下,可单独抽出进行检修,泵的吸 入口垂直向

3、上,吐出口水平布置,泵的轴向力由电机承受, 采用水润滑橡胶导向轴承,运行可靠度高,上、中、下轴承 及填料轴套是可以更换的,叶轮为开式整体结构。1.3.1.1.2 泵的外形为立式长筒形,泵吐出口在基础上部。131.1.3 泵由吸入喇叭口、外接管、吐出管、泵支撑座、弯 管压盖、叶轮室、导叶体、叶轮、叶轮锁环、上、中、下主 轴、橡胶导向轴承、轴套、润滑内接管、轴承支座、泵联轴 器、电机联轴器、“ O'形橡胶密封圈和填料等组成。1.3.1.1.4 吸入喇叭口 :吸入喇叭口将流体导向叶轮,吸入喇叭口用螺柱与喇叭口接管联接。1.3.1.1.5 叶轮室。叶轮室用螺柱与导叶体连接,叶轮室套着 叶轮,在

4、叶轮室外圆周上有两个凸耳,与喇叭口接管的配套 凸耳相接触,以防止泵在运转过程中可抽出部件的旋转。1.3.1.1.6 导叶体。导叶体内装有一个橡胶导向轴承,防止轴作径向窜动,导叶体将从叶轮中流出的液体收集起来,并降 低流速,将液体的动能转换为压力能,然后送到泵吐出弯管。1.3.1.1.7 轴套。轴套及填料轴套是可以更换的,用键连接,滑内接管与密封填料函体之间,防止液体在压力边界外渗漏。131.1.8 在泵导体、上、下轴承支座和填料函体内装有5个橡胶导向轴承,用外接的清水润滑,润滑水由填料函体处一个1英寸接头注入润滑的各个轴承,轴承可以更换。131.1.9 润滑内接管。主要作用是将外接的轴承润滑清

5、水引 导并通过轴承各处润滑和冷却导向轴承。1.3.1.1.10 轴。本泵有一根上主轴、二根中主轴和一根下主轴来传递由原动机产生的扭矩。1.3.1.1.11 润滑与密圭寸a)泵轴承的润滑介绍:律在泵的刚性联轴器下,装有五个橡胶导向轴承,以承受径向力和保证泵轴的正常运行。橡胶导向轴承采用外接清水润滑,在填料函体处设有一个 一英寸管螺纹接口,可以外接润滑水源。橡胶导 向轴承润滑水采用常温清水。律泵启动5分钟前(包括任何方式的启动),要注入水量为150L/min、压力为0.3MPa以上的润滑水,正常工作时采用润滑水量为60L/min、水压为0.3MPa以上的润滑水。b)1312a)b)c)d)e)f)

6、g)h)i)密封。上导轴承外轴封采用填料密封,填料轴套处采用填料密封,泵安装垫板处和润滑水管采用“O'型密封圈密封,其余各处静密封均采用密封胶密封。检修工艺泵转子的解体顺序:拆卸联轴器护罩;拆卸填料压盖螺母,并用支撑物将压盖抬起支撑至一一定高度,掏出填料函中的盘根;拆卸中间传动下端联轴器对轮螺栓,拆卸时要均匀,缓慢地交叉旋松螺母,以免在拆卸过程中泵转子突然下落而损坏设备。拆掉所有的螺母后,检查转子下落 情况,若落到位,可用塞尺测一下上对轮与轴端调整 螺母之间的间隙,正常情况下约为4mm记录下所测数 据以作参考;拆卸中间传动联轴器(短节)。拆卸前短节上端两对轮 处应打上相配记号,以便装复

7、时按记号装复;拆卸电机地脚螺母;吊走电机到专用坑口,并垫上枕木。电机比较重,注意吊钩和钢丝绳的起吊能力;拆卸轴承润滑水管;拆卸填料函漏水管;拆卸轴端调整螺母;j)拆卸靠背轮,拆卸时不得用硬器敲击靠背轮上端部及 上部圆周,以免碰伤平面或造成变形。若冷态取下困 难,可加热至一定温度再进行,拆下的键要妥善保管;k)取下填料压盖;l)拆卸填料箱;m)拆卸导流体螺母;n)吊走导流体,起吊过程中注意保持水平;o)整体吊起转子,吊前在上轴承支座上(或上润滑内接管上)和外壳体上作相配标记,以便装复时叶轮室的两凸面可准确方便地叉着外接管 (下)的凸耳,为达到此目 的,在拆卸各内接管与轴承支座之间以及叶轮室相联的

8、导叶体、扩散管时均需作相配记号,以便装复时按 记号装复。将转子吊高至上轴承支座露出外壳井口, 用槽钢(或其它支撑)支撑住轴承支座。注:吊的过程中应注意起吊重量不超过 10吨,同时应充分考 虑锈死及泥沙淤积等因素,以选取合适的吊钩和钢丝 绳,以防事故。p)拆卸上内接润滑管;q)拆卸上主轴与中上主轴套筒、联轴器及联接卡环,吊走上主轴;r)整体起吊其余转子部分至中轴承支座露出外壳井口一定高度,用槽钢支撑住轴承支座;s)拆卸上轴承支座;t)拆卸中上内接润滑管;u)拆中上主轴(同步骤17);v)整体吊出转子其余部分;W)拆卸中轴承支座;X)拆卸中下内接润滑管;y)拆卸中下主轴(同步骤17) oZ)拆卸下

9、轴承支座;aa)拆卸扩散管;bb)拆卸下内接润滑水管;cc)拆卸导叶体;dd)拆卸叶轮哈夫锁环和 4组弹簧垫圈螺栓,将叶轮从下 主轴上拆卸下来。13122零件检查及质量标准和部分零件的装配顺序:ee)用钢丝刷、砂布等清理所有泵的零件,检查零件是否 磨损、磨蚀和冲蚀;ff)叶轮应完整无损,无严重腐蚀和蚀穿现象,用砂布打 磨后用10倍放大镜检查,应无裂纹;gg)轴最大允许径向跳动为 0.083 X轴长,轴长为被测点到 某一端的距离,单位为m超出此范围的轴应矫直,用冷矫或热矫法均可;hh)检查各轴套和橡胶轴承,橡胶导向轴承与轴套之间的 总间隙为1.6mm以内,若磨损程度超出此范围,则应 更换。方法是:松开各轴套上的三个M10螺钉,先将轴套沿反向(轴肩方向)滑过一定距离,取出键,再正 向移出轴套,用新的更换旧的,在各自的部件装上新 轴套后,若原先与轴套配用的轴套轴向定位孔与新轴 套不对位,则需要重新依轴套上 3个孔位置在轴上钻3 个锥角为90 °、深3mm的小孔,作为轴套的轴向定位 孔,然后,在轴套孔上攻丝,装上并拧紧轴套上三个 螺钉;ii)检查各橡胶轴承,若磨损较严重或有裂纹则需更换。方法是:卸下各轴承的 M10定位螺钉,将填料箱、导 叶体或轴承支座处的轴承从各自的配合面上压出,将 新轴承压进配合面,更换
