整理电容大小识别

1、精品文档精品文档上图举出了一些例子。其中，电解电容有正负之分，其他都没有。电容的容量单位为：法（F）、微法（uf），皮法（pf）。一般我们不用法做单位，因为它太 大了。各单位之间的换算关系为：1F =1000mF=1000X1000uF 1uF=1OOOnF =1000X1OOOpF电容在电路中一般用 “C”数字表示（如C13表示编号为13的电容）。电容是由两片金属 膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2nf c （f表示交流信号的频率，C表

2、示电容容量）电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容电容的使用，都应该在指定的耐压下工作。现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。电容的容量标识的几种方法：一、 直接标识：如上图的电解电容，容量47uf,电容耐压25v。二、使用单位nF:如上图的涤纶电容，标称4n 7=4.7 nF=4700pF。还有的例如：10n=0.01uF;33n=0.033uF。后面的63是指电容耐压63v.三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pF=0.1uF.如果标值473,即为47X1000pF=0.0

3、47uF。（后面的4、3,都表示10的多少次方）又如：332=33X100pF=3300pF102=10X102pF=1000pF224=22X104pF=0.22 uF四、电容容量误差表：符号F G J K L M电容大小识别电解电容爲介电各Uflf 6朋E无极电客精品文档精品文档允许误差 1%2%5%10%15%20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为5%。另：电容的识别及读数一、认识电容二、电容容量的表示方法三、电容例子和型号命名方法四、电容的主要特性参数一、认识电容1、 在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路 交流电等，都需要用到电容器。电容器

4、通常叫做电容。电容的种类很多， 按结构形式来分，有固定电容、半可变电容、可变电容。常用电容按介 质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜 电容、陶瓷电容、电解电容、铝电解电容、钽、铌电解电容等。2、 在电路图中电容单位的标注规则。 通常在容量小于10000pF的时候, 用pF做单位，大于10000pF的时候，用uF做单位。为了简便起见，大于100pF而小于1uF的电容常常不注单位。没有小数点的，它的单 位是pF,有小数点的，它的单位是uF。例如，3300就是3300pF，0.1就是0.1uF等。3、电容使用常识。电容在电路中实际要承受的电压不能超过它的耐压 值。在滤波电路

5、中，电容的耐压值不要小于交流有效值的1.42倍。使用 电解电容的时候，还要注意正负极不要接反。不同电路应该选用不同种类的电容。揩振回路可以选用云母、高频陶瓷 电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可 以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对 它的电容值。安装的时候，要使电容的类别、容量、耐压等符号容易看 到，以便核实。精品文档精品文档电解电容贴片电容贴片钽电容精品文档精品文档铝电解电容器闍芦弋| 电力电容器薄膜电容二、电容容量的表示方法电容容量的基本单位是 法拉”（F）,1法拉的1/10000

6、00（百 万分之一）是1微法（卩F）,1微法的1/1000000是1pF（1微微 法，或1皮法）。它们之间的关系是百万（或称10的6次方）进位关 系。我们常用的电容有：1、电介电容：多数在1卩F以上，直接用数字表示。女口：4.7卩F 100卩F、220卩F等等。这种电容的两极有正负之分，长脚是正极。2、 瓷片电容：多数在1卩F以下，直接用数字表示。如：10、22、0.047、0.1等等,这里要注意的是单位。凡用整数表示的，单位 默认pF ;凡用小数表示的，单位默认 卩F。如以上例子中,分别是10P、22P、0.047卩F、220卩F等。现在国际上流行另一种类似色环电阻的表示方法（单位默认pF）

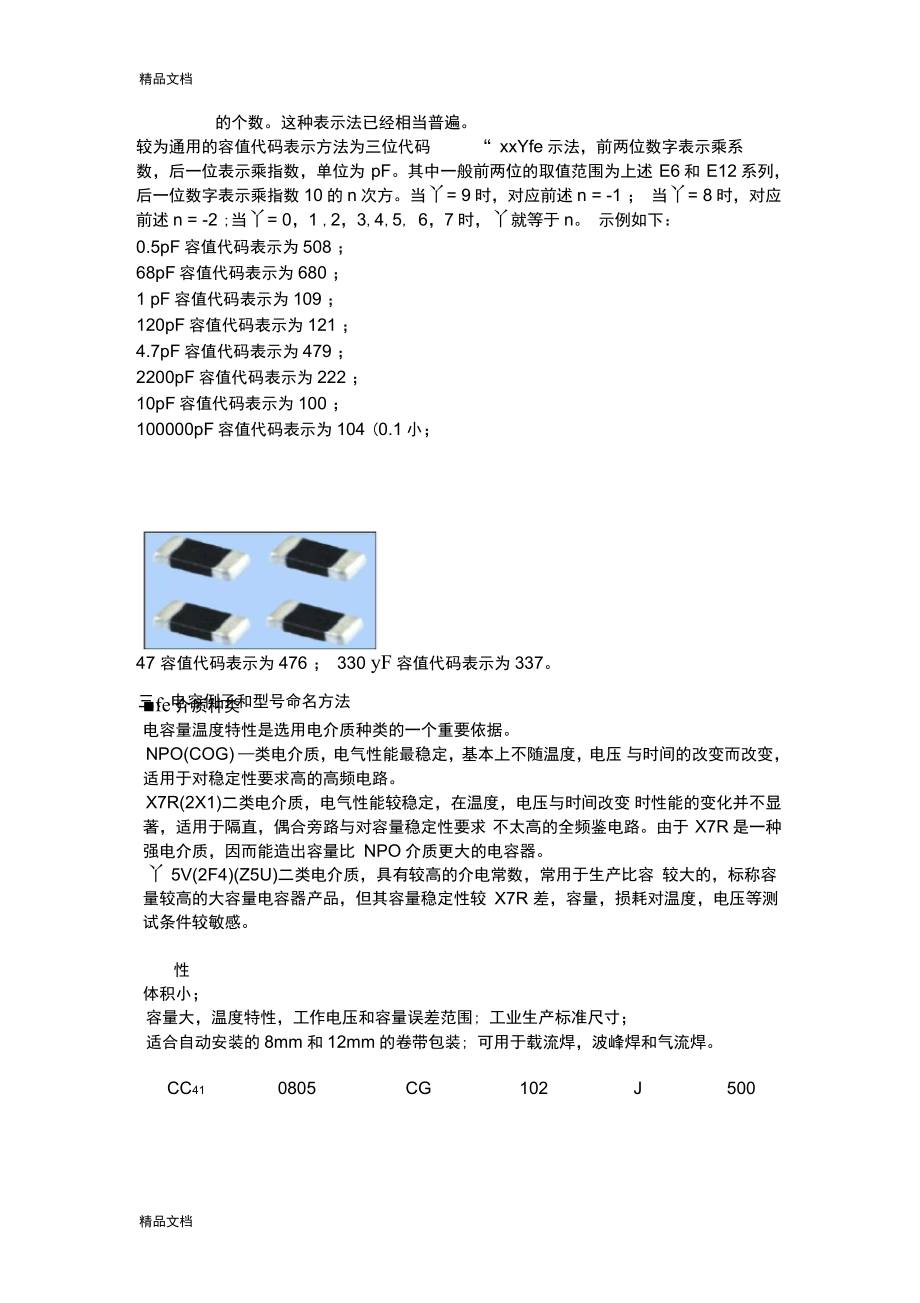

7、：女口： “473即47 000 pF=0.047卩F“103即10 000 pF=0.01卩 等等，“XXX”第一、二个数字是有效数字，第三个数字代表后面添加0精品文档精品文档的个数。这种表示法已经相当普遍。较为通用的容值代码表示方法为三位代码“xxYfe示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10的n次方。当丫= 9时，对应前述n = -1； 当丫= 8时，对应前述n = -2;当丫= 0，1,2，3,4,5,6，7时，丫就等于n。 示例如下：0.5pF容值代码表示为508；68pF容值代码表示为680；

8、1 pF容值代码表示为109；120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104(0.1小；47容值代码表示为476；330yF容值代码表示为337。fe介质种类电容量温度特性是选用电介质种类的一个重要依据。NPO(COG)类电介质，电气性能最稳定，基本上不随温度，电压 与时间的改变而改变，适用于对稳定性要求高的高频电路。X7R(2X1)二类电介质，电气性能较稳定，在温度，电压与时间改变 时性能的变化并不显著，适用于隔直，偶合旁路与对容量稳定性要求 不太高的全频鉴电路。由于X7R是

9、一种强电介质，因而能造出容量比NPO介质更大的电容器。丫5V(2F4)(Z5U)二类电介质，具有较高的介电常数，常用于生产比容 较大的，标称容量较高的大容量电容器产品，但其容量稳定性较X7R差，容量，损耗对温度，电压等测试条件较敏感。性体积小；容量大，温度特性，工作电压和容量误差范围; 工业生产标准尺寸；适合自动安装的8mm和12mm的卷带包装; 可用于载流焊，波峰焊和气流焊。CC410805CG102J500三、电容例子和型号命名方法精品文档精品文档颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V（4）进口电容器的标志方法：进口电容器一般有6项

10、组成。第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如 下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A金+100 R黄-2202 B灰+30 S绿-3303 C黑0 T蓝-4704 G0 U紫-7505 H棕-30 60 V -10006 J 120 W -15007 K 250 X -22008 L红-80 500 Y -33009 M出000 Z -470010 N2500 SL +350-100011 P橙-150 YN -800-5800CC41：1类

11、尺寸规格介质种类标称容量误差额定电压端头材料片状电容（长*宽英寸）CGNPO(COG)2102 10*10|B0.10PF 160 16*100| S全银器0402 0.04*0.02BX7R103 10*103C0.25PF250 25*100N三层电CT41：2类06030.06*0.03FY5V4224 22*10|D0.5PF500 50*100N极片状电容08050.08*0.05E25UF出.0%630 63*100器12060.12*0.06G2.0%1101 10*10112100.12*0.10J5.0%1201 20*1018120.18*0.12K也0%1501 50*1

12、022250.22*0.25M i20%102 10*10230350.30*0.352202 20*102电容的型号命名：1） 各国电容器的型号命名很不统一，国产电容器的命名由四部分组成： 第一部分：用字母表示名称，电容器为C。第二部分：用字母表示材料。第三部分：用数字表示分类。第四部分：用数字表示序号。2）电容的标志方法：（1） 直标法：用字母和数字把型号、规格直接标在外壳上。（2）文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示 其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差 也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B

13、.1pF，C .2pF，D .5pF，F pF。（3） 色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐 压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：包无标记TB精品文档精品文档备注：温度系数的单位10e -6/C；允许偏差是%第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的 幂。第五项：标称容量，用三位数字表示，前两位为有效数值，第三为是10的幂。 当有小数时，用R或P表示。普通电容器的单位是pF，电解电容器的单位是uF。第六项：允许偏差。用一个字母表示，意义和国产电容器的相同。 也有用色标法的，意义和国产电容器的标志方法相同。四、电容的主要特性参数（1）容量与误差：实际电容量和标称电容量允许的最大偏差范围。一般分为3级：I级芳,11级0%，III级20%。在有些情况下，还有0级，误差为 坐0%。精密电容器的允许误差较小， 而电解电容器
