10kV及以下城农网工程验评规定

1、10kV 及以下城农网工程验评规定2009年 10 月第一章 编制说明一、为了加强城农网建设与改造工程质量管理， 加强施工质量控 制、质量检验、质量监督和等级评定方面的工作， 特编制本验评规定。二、适用于 10kV 及以下城农网建设与改造工程的施工质量验收 及评定。三、编制依据1、35kV 及以下架空电力线路施工及验收规范 GB501731992。2、架空绝缘配电线路施工及验收规范DL/T6021996。3、架空配电线路设计技术规程中“农村低压电力技术规程”以及国家及有关部委颁发的与架空电力线路工程有关的其他施工及 验收规范、技术规程和技术标准。4、35kV及以下城农网工程设计控制条件四、施工

2、质量评定标准分为优良、合格和不合格三个等级。检验 结果符合规范要求为合格，高于、优于规范要求为优良，达不到规范 要求为不合格。五、单位工程的检查（检验）项目 100达到合格级标准，且优良级数达 70以上，则该工程评为优良工程，优良级数达不到70 则评为合格工程。不合格项目处理及处理后的质量评定1、凡不合格的工程项目在竣工验收前一经发现即自行处理者， 仍按本标准规定评定。2、凡关键项目在竣工验收中发现有不合格工程项目者，一次修 复达优良者仍可评为优良级，否则不得评为优良级。3、凡不合格项目，经设计研究同意且业主认可，可降低要求或 加固处理者仍可准予合格，但该项目不得评为优良。4、凡经有关方面共同

3、鉴定， 确定因非施工原因造成的质量缺陷， 虽经施工人员努力改进仍影响评级者，则该项目可以不参加评级。六、工程施工及验收质量的检验评定工作一般由三方面人员参加 并负责。1、业主代表，包括监理工程师或业主委托的运行单位代表；2、设计单位代表；3、施工单位代表。七、工程优良率为工程质量评定的依据，其计算方法如下：优良率=达到优良级检验项目数/全部检验项目数第二章城农网工程施工质量验评项目划分工程编号工程名称验收单位单 位 工 程分 部 工 程分 项 工 程检验批施工单位建设 （监理）单位班 组项 目 部公 司1架空电力线路工程1基础工程1路径复测VV2杆（塔）基 础及接地隐蔽工程VVVV2杆塔工程1

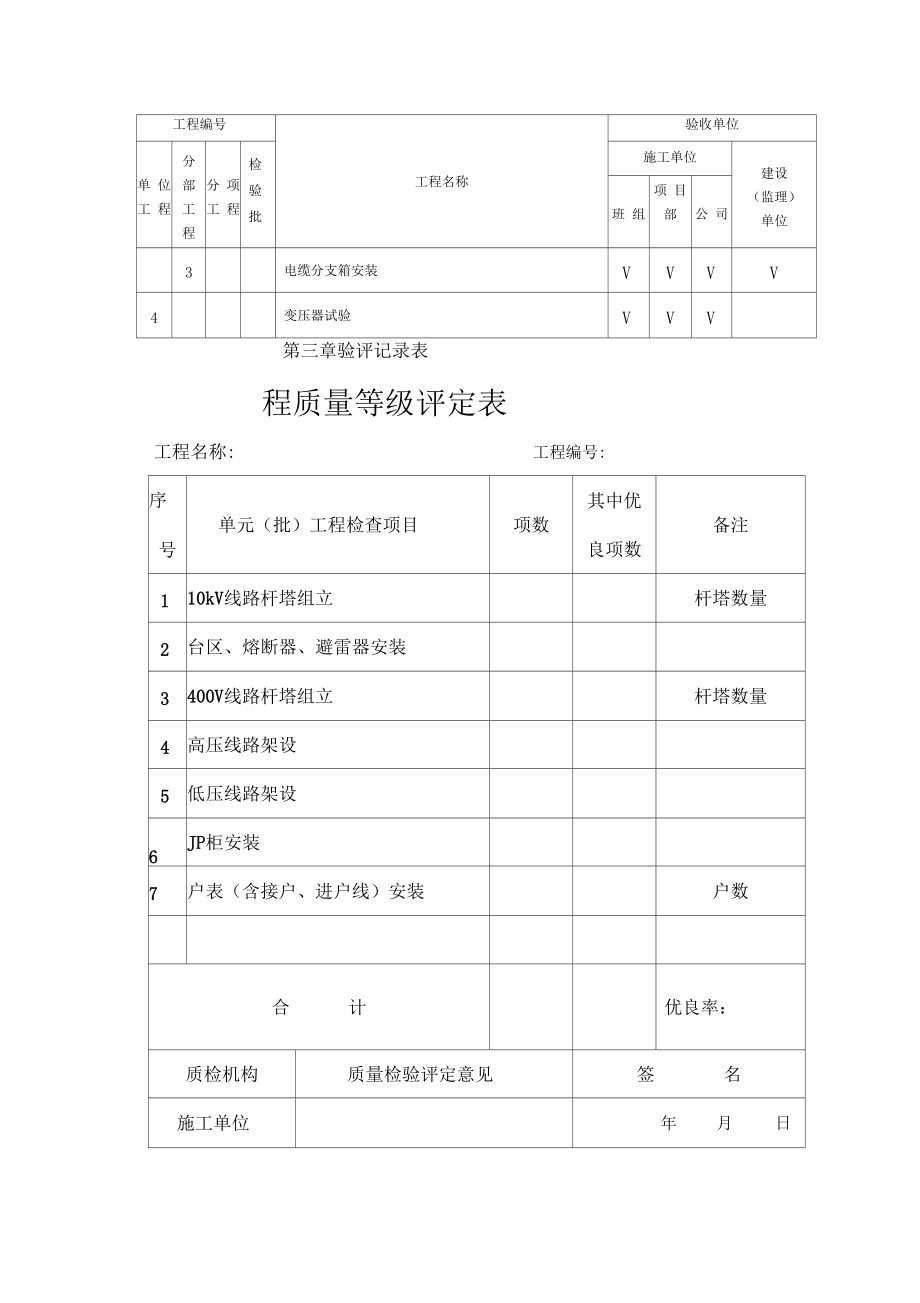

4、杆塔组立及附件安装VVVV3架线工程1放紧线及交叉跨越VVVV2户外电气设备安装VVVV1台架式变压器安装VVVV2柱上开关及隔离开关安装VVVV3计量柜安装VVVV4户表改造VVV3电缆工程1电缆线路敷设及安装VVVV2箱式变压器安装VVVV工程编号工程名称验收单位单 位 工 程分 部 工 程分 项 工 程检验批施工单位建设 （监理）单位班 组项 目 部公 司3电缆分支箱安装VVVV4变压器试验VVV第三章验评记录表程质量等级评定表序号单元（批）工程检查项目项数其中优良项数备注110kV线路杆塔组立杆塔数量2台区、熔断器、避雷器安装3400V线路杆塔组立杆塔数量4高压线路架设5低压线路架设6

5、JP柜安装7户表（含接户、进户线）安装户数合计优良率：质检机构质量检验评定意见签名施工单位年月日工程名称:工程编号:监理单位年月日设计单位年月日建设单位年月日注：单位工程的检查（检验）项目100%达到合格级标准，且优良级数达70%以上，则该工程评为优良工程，优良级数达不到70%则评为合格工程。路径复测记录编号:工程名称:施工负责人:测量员:记录人员:桩号杆塔型式档距（m）线路转角（）塔位高程（m）桩位移被跨越物（或地形凸起点）备注/复测人杆塔号设计值实测值偏差值设计值实测值方向位移值（m）名称高程（m）与邻近杆塔最近距离杆塔号距离（m）杆（塔）基础及隐蔽工程检查验收记录表序号杆（塔）号杆（塔）

6、规格 及型号杆（塔）埋深（mm）拉线安装接地回填 材料保护 帽评定备注拉线盘的规 格埋深（mm ）规格型号埋深 (mm )电阻值（Q）合格不合格检查（设计）检查（设计）检查（设计）检查（设计）检查（设计）检查（设计）12345678910施工单位:检查时间:编号:工程名称:建设（监理）代表:施工负责人:质检员:班组人员:填表说明：一、本表主要针对 10kV及以下的架空电力线工程施工单位检查使用。二、具体填写要求见下表：检查项目参考检查方法及标准填表要求1.杆（塔）规格及型号现场检查符合设计要求电杆：（0直径X杆全长）；铁塔：填写基础型号2.杆（塔）埋深（mm）电杆埋深 10m杆不小于1.7m

7、, 12m杆不小于 1.9m, 15m杆不小 于2.3m，设计有要求的按设计为准，要求允许偏差应为+100mm、50mm ;双电杆：根开的中心偏差不应超过士30 mm；两杆坑深应一致填写现场实测数据，有超差项记录在备注栏内3、拉线盘的规格及埋深现场检查及测量拉线盘的埋设深度和方向，应符合设计要求，拉线棒与拉线应垂直，连接处应采用双螺母，其外露地面部分的 长度应为500700 mm。填写现场实测数据，有超差项记录在备注栏内4、接地现场检查及测量接地体的规格、埋设深度应符合设计要求；连接应可靠；接地电阻值应符合设计要求；接地沟回填应设有防沉层，其高度为 100300 mm。填写现场实测数据：接地深

8、度，实测电阻值。有 超差项记录在备注栏内5、杆（基）回填现场检查符合设计规范要求：如米用土石回填，10kV及以下基坑每回填 500 mm应夯实一次；回填应设防沉土层，土层上部 面积不宜小于坑口面积，培土高度应超岀地面300 m填写具体的回填材料，保护帽是否符合施工规范 要求，有超差项记录在备注栏内，如有不合格项应在不合格栏内注明相对应的序三、检查表的各项评定，所有检查项内容都符合相关设计施工规范的要求后才评定为合格打“2” 号。杆（塔）组立及附件安装检查验收记录表序号杆（塔）号杆（塔）的感观质量杆（塔）主材 弯曲杆（塔）的直立倾 斜横担的安装及绝缘子安装评定备注直线单杆 倾斜度转角杆向 外角倾

9、斜 度外 观质量装偏 差安瓷横担安装绝缘子安装合格不合格(1)（2）(3)（4）（5）（6）(7)（8）12345678910施工单位:检查时间:工程名称:编号:填表说明：一、本表主要针对 10kV及以下的架空电力线工程施工单位检查使用。“2”,如有不合格项应在不合格栏内注明相对应的序号。二、具体填写要求见下表：检查项目参考检查方法及标准填表要求1、杆（塔）的感观质量现场检查表面光滑平整，壁厚均匀，无漏筋、跑浆等现象；应无纵向裂缝，横向裂缝的宽度不应超过0.1 mm等如符合要求填写：感观质量良好；如有问题如实 填写。2、杆（塔）主材弯曲现场查看检测杆身弯曲不应超过杆长的1 / 1000填写现场

10、实测数据，有超差项记录在备注栏内3、直线单杆倾斜度现场检查及测量不大于1/2杆稍直径填写现场实测数据，有超差项记录在备注栏内4、转角杆向外角倾斜度现场检查及测量不大于杆稍直径填写现场实测数据：有超差项记录在备注栏内5、横担、绝缘子的外观质量现场检查符合设计规范要求：瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好；瓷釉光滑，无裂纹、缺釉、斑点、 烧痕、气泡或瓷釉烧坏等缺陷；弹簧销、弹簧垫的弹力适宜。根据现场检查情况填写。6、横担安装偏差现场检查 横担安装应平直安装偏差应符合下列规定：横担端部上下歪斜不应大于 20 mm；横担端部左右扭斜不应大于20 mm；双杆的横担，横担与电杆连接处的高差不

11、应大于连接距离的5/1000 ;左右扭斜不应大于横担总长度的1 / 100.根据现场检查情况填写7、瓷横担安装现场检查 符合设计规范要求：当直立安装时， 顶端顺线路歪斜不应大于10 mm；当水平安装时，顶端宜向上翘起5 15 ;顶端顺线路歪斜不应大于 20 mm；当安装于转角杆时，顶端竖直安装的 瓷横担支架应安装在转角的内角侧（瓷横担应装在支架的外角侧）根据现场检查情况填写8、绝缘子安装现场检查符合设计规范要求：安装应牢固，连接可靠，防止积水；绝缘子裙边与带点部位的间隙不应小于50 mm；采用的闭口销或开口销不应有折断，裂纹等现象。当采用开口销时应对称开 口，开口角度应为 3060根据现场检查

12、情况填写检查表的各项评定，所有检查项内容都符合相关设计施工规范的要求后才评定为合格打放紧线及交叉跨越检查记录表序号运行杆塔 观测档导地线规格及质量导地线损 伤处理同一档内 每线各类 管数量压接管质量对交叉跨 越物和对 地距离导、地线相 间弧垂偏差评定备注压后尺寸弯曲表面质 量合格不合格（2）（4）（5）（6）（8）12345678910施工单位:检查时间:工程名称:编号:填表说明：一、本表主要针对 10kV及以下的架空电力线工程施工单位检查使用。二、具体填写要求见下表：检查项目参考检查方法及标准填表要求1 .导、地线规格及质量核对设计图纸，按照导、地线制造工艺标准进行检查实物质量符合 GB50

13、233-2005 7.4.1 条规定符合验收标准填合格，有超差项记录在备注栏内2 .导、地线损伤处理检查记录、现场核查符合 GB50233-2005 7.3.9 条规定符合验收标准填合格，有超差项记录在备注栏内3.同一档内每线各类管数量检查记录、现场核查符合 GB50233-2005 7.4.9 条规定符合验收标准填合格，有超差项记录在备注栏内4、5、6压接管质量游标卡尺测量、钢尺测量、外观检查符合 GB50233-2005 7.4.8 条规定符合验收标准填合格，有超差项记录在备注栏内7 对交叉跨越物和对地距离经纬仪测量 符合设计要求符合验收标准填合格，有超差项记录在备注栏内&导、地线弧垂经纬

14、仪测量，符合 GB50233-2005 7.5.6条规定符合验收标准填合格，有超差项记录在备注栏内，如有不合格项应在不合格栏内注明相对应的序三、检查表的各项评定，所有检查项内容都符合相关设计施工规范的要求后才评定为合格打“2” 号。编号:户表安装记录表工程名称：施工单位：1安装地点：安装时间：序 号客户名称杆 号下火相序表箱下火线表箱号进户线改造后新装电能表计量更换塔火时间规格型号长度（米）规格型号长度（米）规格型号电表表号电表止度123456789101112131415161718安装人员:检查人员:记录人员:JP柜安装记录表工程名称施工单位施工地点序号电表型号规格表号底数计量箱型号123

15、4互感器型号变比编号穿芯匝备注123自动开关型号容量数量产家备注1拆除计量柜记录表序号电表型号规格表号底数备注123安装人员:记录人员:时间:台架变压器安装验收记录表编号:工程名称施工单位安装地点变压器编号检查项目检查标准验收记录备注变压器型号符合设计要求变压器台架材料热镀锌、安装水平牢固变压器安装底座对地距离不低于 2.7m油枕、油位正常，外壳干净呼吸孔道通畅套管压线螺栓等部件齐全电气连接应接触紧密，不同金属连接 应有过渡措施接地可靠，接地电阻值： 100KVA以 上，不大于4Q; 100KVA以下，不大 于10Q熔断器安装各部件零件完整、良好安装牢固、排列整齐，夹角应满足规 范要求，相间距

16、离应达到0.2 m熔丝规格符合设计要求操作灵活可靠、接触紧密上、下引线压紧，与线路导线的连接 紧密可靠避雷器安装排列整齐，高低一致，相间距离应达至U 0.2 m引下线接地可靠安全及运行标识正确标示台区名称、线路名称、台区 编号、相序悬挂“严禁攀登、高压危险”标志牌高压引线相色要与线路相序相符，并 与变压器相序一致变压器分接开关档位投运前：投运后：投运时间生产厂家1生产日期建设（监理）代表:质检员:施工负责人:班组人员:箱式变压器（分支箱）安装验收记录表编号:工程名称施工单位安装地点设备型号检查项目检查标准验收记录备注箱式变压器（分支箱）设备的型号、规格应符合设计要求安装应符合设计图纸要求外表清

17、洁完整本体、冷却装置及所有部件应无缺陷， 且不渗油安装应固定牢靠电气连接应可靠，且接触良好操作机构动作灵活可靠，位置指示正 确绝缘部件应完好无损交接试验合格、技术文件齐全箱变门内侧上应标出主回路的线路图防小动物措施安全，且符合规范要求接地线安装应符合规范要求，接地电阻lOOkVA以上，不大于4 Q; lOOkVA以下，不大于10Q进出线电缆标志牌应齐全、正确、清晰电缆终端、电缆接头应安装牢固交接试验合格、技术文件齐全安全及运行标识安全标示齐全，符合规范要求油漆应完整，相色标志正确验收意见投运时间生产厂家生产日期建设（监理）代表:质检员:施工负责人:班组人员:编号:配电变压器试验记录工程名称:安

18、装地点:容量生产厂家型号高压侧电压电 流接线组别阻抗出厂 编号低压侧相数频率油重：总重：出厂日期：试验日期:铭 牌1外观测试油位吸湿器及硅胶器身外观2绝缘电阻测试测试时的 温度：高压对地低压对地高压对 低压结论300MP3直 流 电 阻高 压 侧Q档 位AB相BC相CA相误差率（%IIIIII低压侧（Q）a-0 (mP)b-O(m P)c-O(m P)误差率（%试验温度:相对湿度:试验项目:晴2阴 雨4.变比试验:结论:5.接线组别检查:结论:6.交流耐压试验:结论:试验结论:试验员:试验单位（盖章）柱上开关及隔离开关安装验收记录表编号:工程名称施工单位安装地点设备型号检查项目检查标准验收记录

19、备注断路器和负荷开关水平倾斜不大于托架长度色1/100引线连接紧密，采用绑扎连接时，长 度不大于150伽设备完整、良好，外壳干净操作灵活，分、合位置指示正确可靠外壳接地可靠，接地电阻值不得大于10QSF6开关气压不低于规定值隔离开关设备完善、良好操作机构动作灵活与引线的连接紧密可靠横担应平正，端部上下（左右）歪斜 不应大于20伽三相连动分、合同期投运时间生产厂家生产日期验收结论：质检机构验收意见签名班组年 月日施工队年 月日项目部年 月日监理年 月日直埋电缆隐蔽前检查记录编号:电缆编号电缆命名电缆型号规格电缆根数电缆起止点检验项目检验结果备注电缆沟深度m电缆沟宽度m沟内有无石块、建筑垃圾电缆上

20、、下铺沙或软土深度m电缆间距mm电缆与其它管道、建筑物最小距离m电缆上部采用何保护措施电缆接头处有未设标志桩回填土是否经分层夯实电缆沟回填后何处设有标志桩隐蔽前检查结论：质检机构验收意见签名班组年 月日施工队年 月日项目部年 月日监理年 月日电缆敷设检查记录编号:序 号电缆 编号规格型号起 点终占k、八、长度m敷设 环境三相排列接头位置备注班组施工队项目部监理电力电缆中间接头位置检查记录编号:序 号电缆 名称电缆 编号起点终点电缆通 道编号中间接头 位置接头工艺 形式有无标识班组施工队项目部监理缺陷整改记录表验收时间：年 月曰序号杆塔号缺陷记录缺陷处理情况消缺时间责任人责任单位12345678

21、910验收人员第四章施工自检报告施工单位在工程竣工时进行三级自检后出具的报告，做为竣工报验单的 附件。检报工程编号:工程名称:自检形式：施工单位内部自检 施工单位：（章）（签字）（签字）施工负责人: 自检负责人:自检日期:_年_月、自检工程范围:1、10/0.4kV线路、配变及户表新建（改造）已完工工程。2、自检内容:3、10kV架空线路长千米，电缆长_/_千米;4、0.22/0.38kV 线路千米;5、配电变压器型号:，容量： kVA ，台数:“一户一表”户数户，动力户户。二、自检工程项目:工程项目在施工过程中按设计要求，遵照(GB50173 92)的要求电气装置安装工程 35kV及以下架空

22、电力线路施工及验收规范进行了自检工作，自检项目如下:1、导线的型号、规格及电气设备的型号、规格符合设计要求:符合（）基本符合（）不符合（）2、电杆组立的各项误差符合规范，杆号标示清楚:符合（）基本符合（ ）不符合（）3、拉线制作、安装工艺符合规范:符合（）基本符合（ ）不符合（）4、电杆埋深，拉盘埋深接地等隐蔽工程已经建设单位质检人员签字验收，完全符合规程规范及设计要求:符合（ ）基本符合（ ）不符合（ ）5、导线的驰度、 相间距离、对地距离及交叉跨越距离符合规范要求：符合（ ）基本符合（ ）不符合（ ）6、配变相位正确，接地良好，安装牢固可靠；安全标牌安装正确，标示清晰：是（ ）否（ ）7、电气设备外观完整无损； 瓷件表面光洁无破损等现象：是（ ）否（ ）8、沿线的故障物（如树木、旧电杆）已清除完毕：完毕（ ）基本完毕（ ）不完毕（ ）以上项目经我公司（施工队）严格认真地自检，已全部满足规程规范和设计要求，特此报告。第五章竣工验收鉴证书在工程竣工验收投运后由各参建单位参与工程移交签证，具体由施工单位编制。工程竣工验收签证书200年 月 日匚程验收鉴定书工程验收组对该工程全部设施的质量进行了全面严格的检查验收，并按照试运方案，于200年 月 日 时进行带电运行，经二十四小时带负荷
