基于RFID门禁系统设计方案

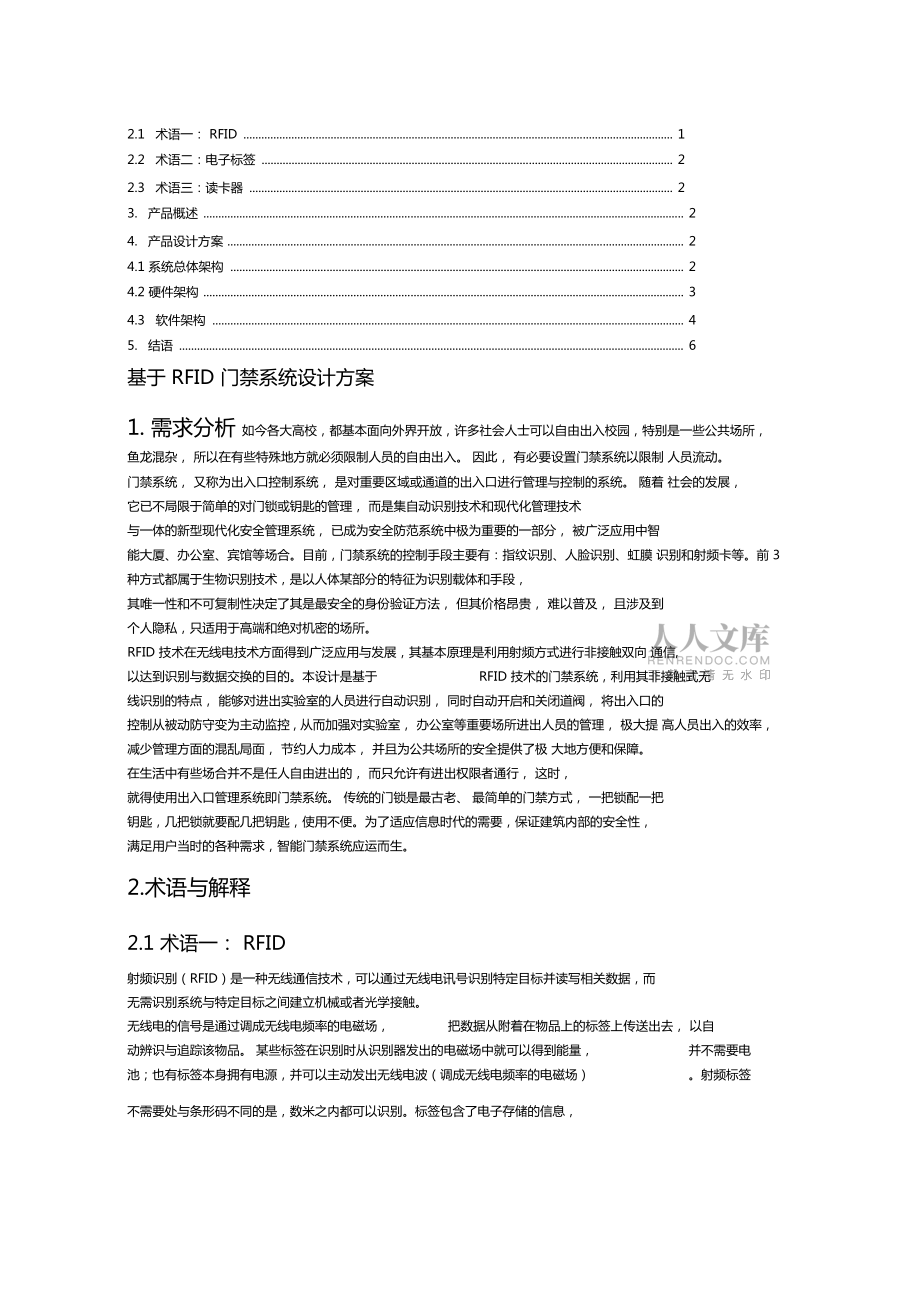

1、基于 RFID 技术的门禁系统产品设计方案班级：学号： 姓名：目录1. 需求分析 12. 术语与解释 12.1 术语一： RFID 12.2 术语二：电子标签 22.3 术语三：读卡器 23. 产品概述 24. 产品设计方案 24.1 系统总体架构 24.2 硬件架构 34.3 软件架构 45. 结语 6基于 RFID 门禁系统设计方案1. 需求分析 如今各大高校，都基本面向外界开放，许多社会人士可以自由出入校园，特别是一些公共场所， 鱼龙混杂， 所以在有些特殊地方就必须限制人员的自由出入。 因此， 有必要设置门禁系统以限制 人员流动。门禁系统， 又称为出入口控制系统， 是对重要区域或通道的出

2、入口进行管理与控制的系统。 随着 社会的发展， 它已不局限于简单的对门锁或钥匙的管理， 而是集自动识别技术和现代化管理技术 与一体的新型现代化安全管理系统， 已成为安全防范系统中极为重要的一部分， 被广泛应用中智 能大厦、办公室、宾馆等场合。目前，门禁系统的控制手段主要有：指纹识别、人脸识别、虹膜 识别和射频卡等。前 3 种方式都属于生物识别技术，是以人体某部分的特征为识别载体和手段， 其唯一性和不可复制性决定了其是最安全的身份验证方法， 但其价格昂贵， 难以普及， 且涉及到 个人隐私，只适用于高端和绝对机密的场所。RFID 技术在无线电技术方面得到广泛应用与发展，其基本原理是利用射频方式进行

3、非接触双向 通信, 以达到识别与数据交换的目的。本设计是基于RFID 技术的门禁系统，利用其非接触式无线识别的特点， 能够对进出实验室的人员进行自动识别， 同时自动开启和关闭道阀， 将出入口的 控制从被动防守变为主动监控 , 从而加强对实验室， 办公室等重要场所进出人员的管理， 极大提 高人员出入的效率， 减少管理方面的混乱局面， 节约人力成本， 并且为公共场所的安全提供了极 大地方便和保障。 在生活中有些场合并不是任人自由进出的， 而只允许有进出权限者通行， 这时， 就得使用出入口管理系统即门禁系统。 传统的门锁是最古老、 最简单的门禁方式， 一把锁配一把 钥匙，几把锁就要配几把钥匙，使用不

4、便。为了适应信息时代的需要，保证建筑内部的安全性， 满足用户当时的各种需求，智能门禁系统应运而生。2.术语与解释2.1 术语一： RFID射频识别（RFID）是一种无线通信技术，可以通过无线电讯号识别特定目标并读写相关数据，而 无需识别系统与特定目标之间建立机械或者光学接触。无线电的信号是通过调成无线电频率的电磁场，把数据从附着在物品上的标签上传送出去， 以自动辨识与追踪该物品。 某些标签在识别时从识别器发出的电磁场中就可以得到能量，并不需要电池；也有标签本身拥有电源，并可以主动发出无线电波（调成无线电频率的电磁场）。射频标签不需要处与条形码不同的是，数米之内都可以识别。标签包含了电子存储的信

5、息，基于 RFID 门禁系统设计方案在识别器视线之内，也可以嵌入被追踪物体之内。2.2 术语二：电子标签电子标签又称射频标签、应答器、数据载体；阅读器又称为读出装置、扫描器、读头、通信器、读写器（取决于电子标签是否可以无线改写数据）。电子标签与阅读器之间通过耦合元件实现射频信号的空间（无接触）耦合；在耦合通道内，根据时序关系，实现能量的传递和数据交换。2.3术语三：读卡器RFID是射频识别的英文缩写。通俗地说，RFID读卡器是一种能阅读电子标签数据的自动识别设备。根据阅读标签频率的不同分为低频、高频、超高频读卡器。RFID读卡器需配备 RFID天线一起使用才能读取标签信息。3. 产品概述为了提

6、高门禁系统的现代化管理和远程监控能力，设计了一种基于Web技术的门禁系统。系统采用无线射频技术，当读写器的射频范围内岀现非接触式IC卡时，读卡并将信息通过串口通信传送给服务器进行相关的数据处理，并构建了基于C/S模式的管理平台，管理员可通过Web网页对门禁控制器查询和控制，从而有效地实现在互联网的任何位置对信息的实时监控。4. 产品设计方案4.1系统总体架构系统采用非接触式IC卡，利用无线射频识别技术 RFID（ RadioFrequencyldentification ）检测IC卡， 当IC卡靠近读写器时，读写器能准确地对其识别，并将其序列号发送给主控器和PC机，通过应用程序连接后台数据库获

7、取与该卡号对应的用户信息。若该卡已进行注册，则通过验证并通知控制器开门，并记录卡号和开门时间，反之则禁止通行并告知持卡人离开。系统由电子标签、读写器、串口通讯、服务器和用户终端五部分组成。如图所示。读写器是系统的核心，其通过射频信号与IC卡（电子标签）通信，完成读卡、存储和发送数据的工作，其可以独立工作，也可联网工作，文中采用RS232串口通信与服务器相连。服务器和用户端之间采用C/S结构，应用软件与数据库 SQLSERVER200连接通过ADO对象统计、用户均可以查询、在系统管理员授予权限的情况下，两者通过局域网实现互联。实现，基于RFID门禁系统设计方案打印管理系统的所有相关记录。如图4.

8、1-1所示14.1-图 硬件架构 4.2天线耦合电路和天线等电路组由主控电路、射频读写器是系统的核心，射频读写电路、所 -1成，负责对射频信号的处理和数据的传输，完成对IC卡序列号读取的任务，如下图4.2示。.1图4.2-卡内，芯片IC卡片、感应天线组成，封装在一个标准的PVC电子标签，即射频卡，由通过天线的传递来及其天线无任何外露部分。卡片无需电源，在一定范围内靠近读写器时， 国际ISO14443TYPEA卡，Philips 公司的Mifare1该卡基于本文选用完成数据的读写操作。标准，每张卡具有全球唯一的序列号，具有防冲突功能。天线的在读写器和卡片之间传送信息。天线的作用就是产生磁通量，为

9、卡片提供电源，有效电磁场范围就是系统的有效工作区域。工作频率为MFR500卡的专用芯片读写芯片选取Philips 生产的用于读写 Mifare1 13.56MHz机间的串口通PC单片机及其外围电路组成，负责控制读写模块、与主控器由AT89S52来实现对MFRC500其中单片机对读写模块的操作就是通过控制信和对外部设备的控制操作。基于RFID门禁系统设计方案Mifarel卡的操作。它是单片机与 IC卡之间数据传输的桥梁。为了获得稳定可靠的射频信号，天线的性能至关重要， 其直接影响了读写器的作用距离和灵敏度。天线的性能与其品质因数Q有关，Q与天线的几何形状、大小、圈数等因素有关。系统设计的是近距离

10、耦合式IC卡，天线制作选用PCB天线，即直接在PCB板上制作天线电路板，该法稳定性较好。天线连接到读写芯片时，需要外加匹配电路。如下图所示。系统对天线进行了大致估算，并通过改变匹配电路的电容值，以达到最佳的读写距离。如图4.2-2所示。2图4.2- 4.3 软件架构 软件运行在单片机上，完成对卡号的读取、门锁及附属电路的控制和串口通信。如卡之间的通信，通信需遵循Mifare1下图所示流程图。软件核心是实现MFRC500与标准传输协议。读卡过程必须严格按照固定的顺序进行，即复位应答防ISO14443TYPEA碰撞选卡认证读写卡。由于该卡是可读式，只需读岀卡的序列号即可，不需对相应扇区所示。4.3-1做写操作。具体流程如下图基于RFID门禁系统设计方案.-4.31图进行数据库开发，管理员进入系统必须输入帐号和密码，系统基于SQLSERVER200以阻止非系统管理员非法登录系统。之后管理员可完成对卡号信息的注册、查询、修改和删除等工作，并将来访信息（用户和通行时间）记录在数据库中，以便进行数据统计所示。和查询等。监控管理软件的功能模块如下图4.3-2 .-2图4.3数据库读取SQLServer实现，实现过程主要是通过信息发布模块基于ASP.net用户就可以以访问网页的这样，服务器，IIS做成信息发布网站部署到的监控管理信息表，基于RFID门禁系统
