中考物理总复习第十八讲测量小灯泡考点跟踪突破训练

1、第十八讲测量小灯泡的电功率(分值：40分建议时间：50分钟)1. (6分)(2017山西)小明同学在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为 2.5V,电源为两节新干电池，滑动变阻器标有“20 Q 1 A”字样.(1)实验电路如图甲所示，但电路连接不完整，请你用笔画线代替导线，完成电路.甲答图：甲7(2)小明将电路连好后，闭合开关，发现小灯泡发光很微弱，电流表、电压表均有示数，左右移动滑动变阻器的滑片P,小灯泡亮度和两表示数均不变，其原因可能是 滑动变阻器接入电路中的是下面两个接线柱.(3)改正电路后，小明同学调节滑动变阻器观察到电压表示数为2 V,为使小灯泡两端电压达到)调节.当小

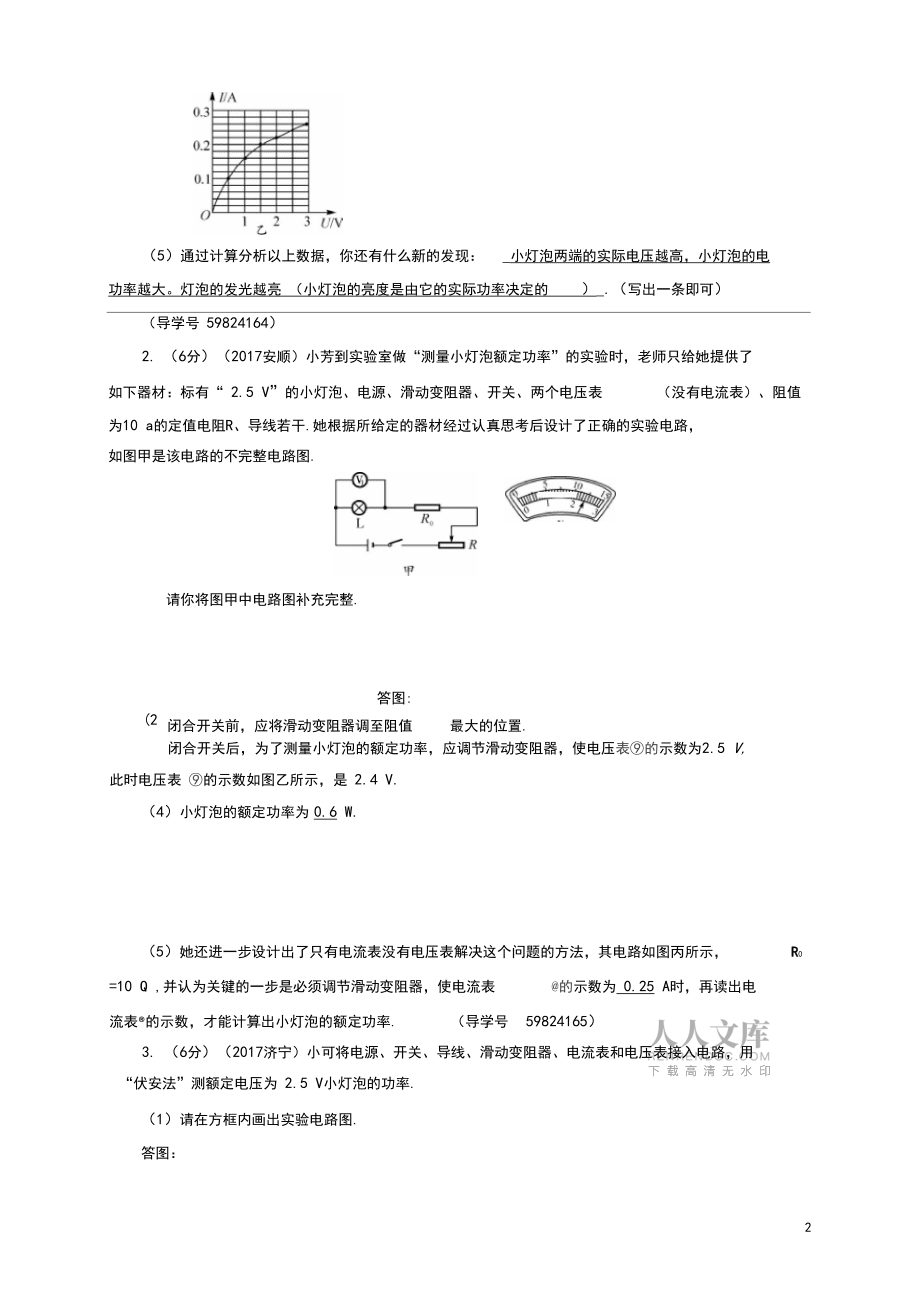

2、灯泡正常发光时，电额定电压，应将滑动变阻器的滑片P向_五_(选填“左”或“右”流表示数如图乙所示，该小灯泡的额定电功率为(4)小明依次测出了六组实验数据，如下表所示.请你根据表中数据在图丙所示的坐标纸上作 出小灯泡的I-U图像.电压UV0.51.01.52.02.52.9电流I/A0.100.160.200.220.26电功率P/W亮度变化暗一-亮（5）通过计算分析以上数据，你还有什么新的发现：_小灯泡两端的实际电压越高，小灯泡的电功率越大。灯泡的发光越亮 （小灯泡的亮度是由它的实际功率决定的）_.（写出一条即可）（导学号 59824164）2. （6分）（2017安顺）小芳到实验室做“测量小

3、灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“ 2.5 V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10 a的定值电阻R、导线若干.她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图.请你将图甲中电路图补充完整.答图:(2)闭合开关前，应将滑动变阻器调至阻值最大的位置.闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表的示数为2.5 V,此时电压表 的示数如图乙所示，是 2.4 V.（4）小灯泡的额定功率为0.6 W.（5）她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示，R0=10 Q

4、 ,并认为关键的一步是必须调节滑动变阻器，使电流表的示数为 0.25 A时，再读出电流表®的示数，才能计算出小灯泡的额定功率.（导学号59824165）3. （6分）（2017济宁）小可将电源、开关、导线、滑动变阻器、电流表和电压表接入电路，用 “伏安法”测额定电压为 2.5 V小灯泡的功率.（1）请在方框内画出实验电路图.答图：(2)小可根据实验数据绘制了 U-I图像，如图甲所示.观察图像，发现AB部分为线段，BC部分为曲线.为便于分析，将线段 AB延长作出图像，如图乙所示.比较甲、乙两图像，发现两图像间 的距离随着电流的增大而增大，说明电压越高，小灯泡的实际功率越大，温度越高，电

5、阻越大.(3)根据图像中B点对应的电压和电流值，计算小灯泡的电阻R= _5_.当电压为2.5 V时，根据甲图像计算小灯泡的功率P甲=_0.625 W根据乙图像计算小灯泡的功率P乙=_1.25 W.(4)请结合以上分析和计算，解释白炽灯泡烧坏往往发生在开灯瞬间的原因：_原因是刚开始工作时，灯丝温度较低，电阻较小，通过的电流较大，产生的瞬间热量也比较大 .(导学号 59824166)4. (4分)(2017长春)某校物理社团的学生做“测量小灯泡的电功率”和“探究电流与电压关系”的实验中，电源两端电压恒定，小灯泡的额定电压为 2.5 V .设计的电路如图甲所示，操作如下:(1)按图甲连接电路，将滑片

6、移到滑动变阻的阻值最大端，闭合开关，记录两电表示数；移动滑片，观察记录多组数据，绘制如图乙所示的U-I图像，则小灯泡的额定功率为 _1_W实验中，当电流表示数为I 0( I 0<0.30 A)时，小灯泡的电功率为Pi.(2)断开开关，用定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大端，闭合开关，读 出两电表示数并记录在表格中；移动滑片，测出多组数据，记录在表格中.分析表格中的数据可知：当电阻一定时，通过导体的电流与导体两端的电压成正比.实验中，当电流表示数仍为 I。时，定值电阻的电功率为 F2,则Pi、P2的大小关系为 Pl_<_P2.探究电流与电压关系的实验数据表实验次数12

7、34电压U/V0.91.52.53.0电流I/ A0.180.300.500.601.8 WV (导学号(3)若把小灯泡和定值电阻串联后直接接在此电源两端，电路中的电功率为 59824167)5. (11分)(2017铁岭)小红在“测量小灯泡的电功率”的实验中，选择了额定电压为 2.5 V的 小灯泡，电源电压保持6 V不变，滑动变阻器规格为“ 40 Q 1 A"，连接电路如图甲所示.(1)小红所连接电路存在一处错误，请你在错误的导线上画“X”，用笔画线代替导线，画出 正确的连线.答图：(2)正确连接电路后闭合开关，发现电流表有示数，电压表无示数，则电路中存在的故障可能 是 电压表(选

8、填“灯泡”或“电压表”)断路.(3)排除故障后，闭合开关，移动滑片，当电压表示数为2 V时，电流表的示数如图乙所示，此时电流表的示数为0.2 A,小灯泡白功率为 0.4 W.(4)若使小灯泡正常发光，应将滑片向 左(选填“左”或“右”)移动至电压表示数为2.5 V.(5)小红想要继续探究“电流与电阻的关系”，只将小灯泡换成阻值不同的定值电阻，实验时控制定值电阻两端的电压保持2 V不变，则更换的定值电阻的阻值不能大于20 Q .(6)老师又拿来一个额定电流为I额的小灯泡，来测量小灯泡的额定功率.设计了如图丙所示电路，电源电压未知、电阻的阻值为R0.请你将实验步骤补充完整.只闭合开关_m_（选填“

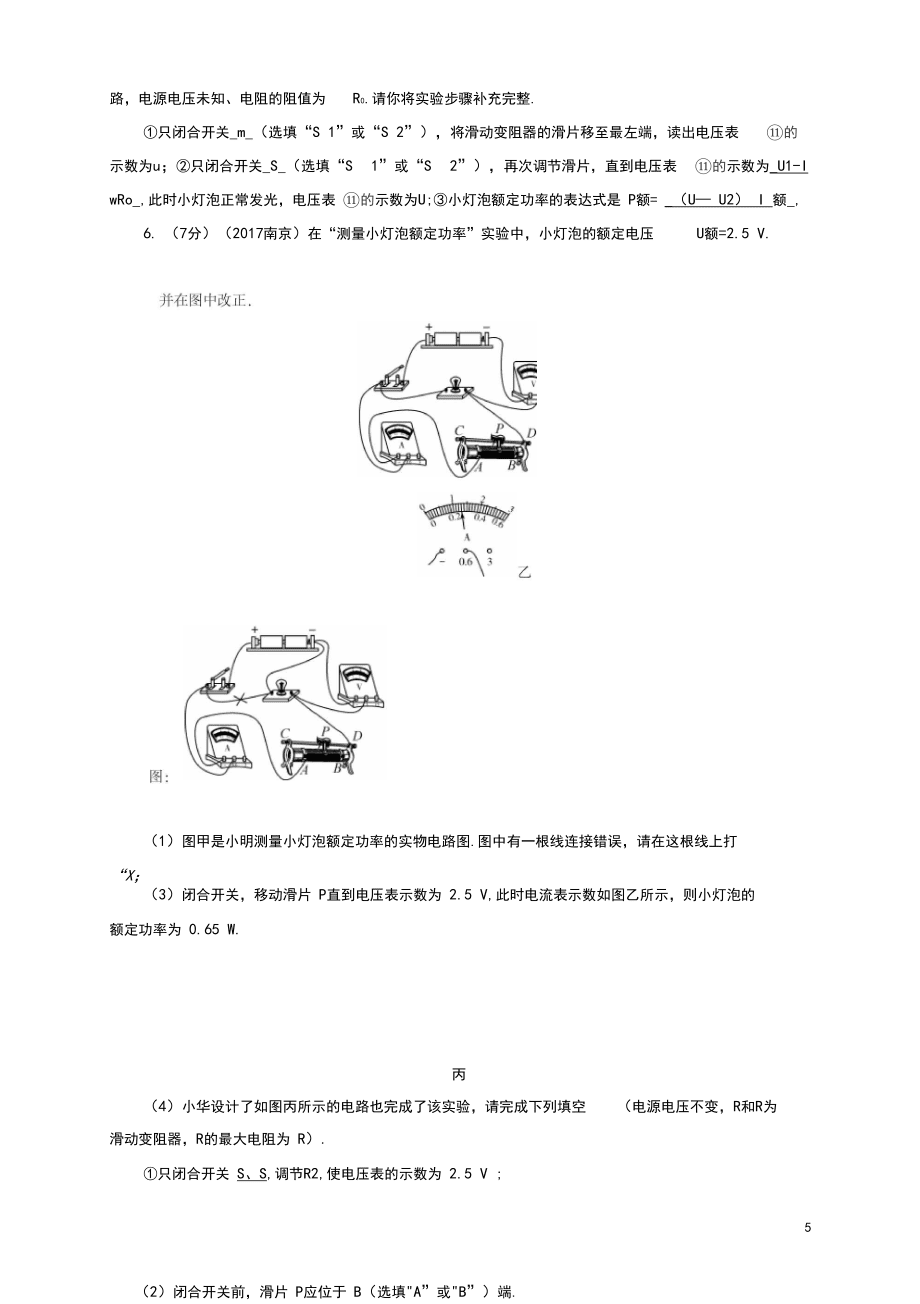

9、S 1”或“S 2”），将滑动变阻器的滑片移至最左端，读出电压表的示数为u；只闭合开关_S_（选填“S 1”或“S 2”），再次调节滑片，直到电压表 的示数为_U1-I wRo_,此时小灯泡正常发光，电压表 的示数为U;小灯泡额定功率的表达式是 P额= _（U U2） I 额_,6. （7分）（2017南京）在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额=2.5 V.（1）图甲是小明测量小灯泡额定功率的实物电路图.图中有一根线连接错误，请在这根线上打“X；（2）闭合开关前，滑片 P应位于 B（选填"A”或"B”）端.（3）闭合开关，移动滑片 P直到电压表示数为 2.5 V,此时电流表示数如图乙所示，则小灯泡的额定功率为 0.65 W.丙（4）小华设计了如图丙所示的电路也完成了该实验，请完成下列填空（电源电压不变，R和R为滑动变阻器，R的最大电阻为 R）.只闭合开关 S、S,调节R2,使电压表的示数为 2.5 V ;
