安全帽试验方法

1、安全帽试验方法GB281289国家技术监督局 19891201批准1990 0801实施本标准参照采用国际标准ISO38731977工业上使用的安全帽。1主题内容与适用范围本标准规定了工业上使用的安全帽物理性能和技术性能的试验方法和试验设备。本标准适用于工业上使用的安全帽及GB2811中所指出的特殊场所使用的安全帽。2引用标准CB1410 固体电工绝缘材料、绝缘电阻、体积电阻系数和表面电阻系数试验方法GB2811 安全帽3试验样品3. 1 数量试验样品应是供出售用的安全帽。数量应按安全帽分类要求的试验项目确定，并加两顶备用。所需样品如表 1:表1条 件项目顶 数昌温冲击1低温冲击1淋水冲击1选

2、取对材质性能最不利的上述条件之一耐穿刺16. 1条电绝缘1常温阻燃19. 2条抗静电1常温侧向刚性13. 2试验前的处理3. 2. 1高温处理将安全帽置于加热箱，温度为50±2C,用于煤矿井下的安全帽，温度为 35 ± 2C,恒温3 h,取出后在1 min内做完试验。3. 2. 2低温处理将安全帽置于低温箱，温度为-10±2C,用于低温工作场所的安全帽温度为-20±2C,用于煤矿井下的安全帽，温度为0 ± 2E，恒温3h后在1 min内做完试验。3. 2. 3淋水处理将安全帽放在固定的支架上，用每分钟1L流量的水喷淋安全帽表面 2h,取出后擦干

3、立即进行试验。4冲击吸收性能试验4. 1 试验设备（如图1）。1一混凝土基座；2底座；3压电式力传感器；4一头模；5一钢锤；6安全帽；7力传感器配套装置；H一冲击距离4. 1. 1基座：重量不小于 500 kg的混凝土座。4. 1 . 2 头模（见GB2811附录A）。4. 1. 3冲击台架：是一台能提升和释放钢锤，并使之能自由或加导向下落的试验台架， 加导向钢锤的冲击速度应等于自由落体速度。4. 1. 4 钢锤：外形对称均匀，材质为45号钢，重量为500.01 kg ,锤头为半球形，直彳仝96mm。4. 1. 5力传感装置a.力传感器（压电式、电阻应变式、半导体应变式等）测量范围030 00

4、0N,频率响应51000 Hz。b.力传感器配套部件：与力传感器相配套，起导向、传递力、联接头模和底座等作用的部件。4. 1. 6底座：安装力传感器，支承头模和力传感装置的钢座。5. 1. 7放大器：与力传感器配套，放大信号的仪器。6. 1.8记录显示仪器，可记录显示放大信号大小的仪器。7. 2试验方框图力传翻器,一放大器 ，记请M示仪器4. 3试验方法将头模、力传感装置及底座垂直安放在坚固的基座上，力传感装置安装在头模与底座之间（如图1）,安全帽的帽衬调至适当位置后戴到头模上，钢锤从 1 m高度（锤的底面至安全帽 顶的距离）自由或加导向落下冲击安全帽。钢锤重心运动轨迹应与头模中心线和传感器敏

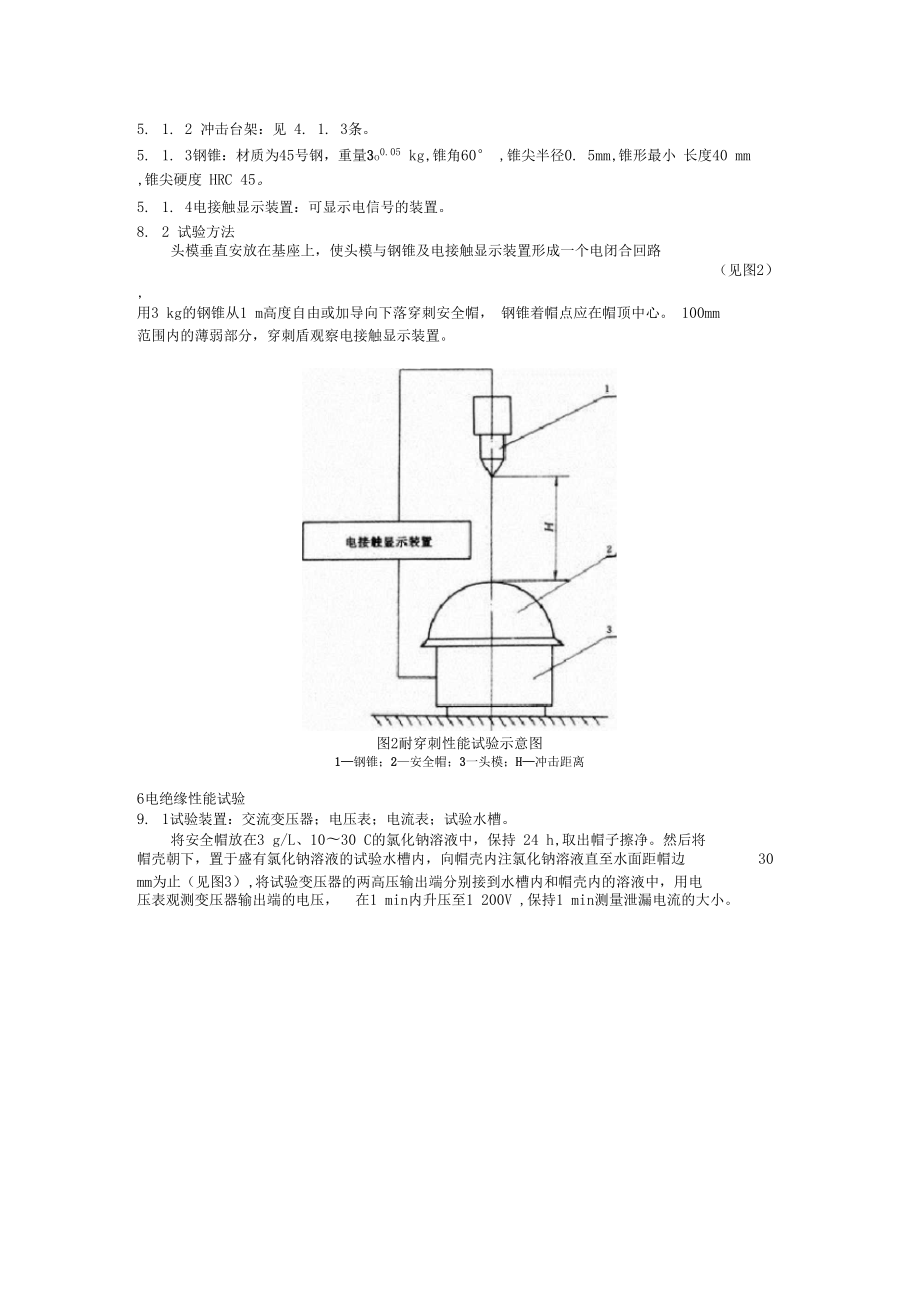

5、 感轴重合，通过记录显示仪器测出头模所受的冲击力。5耐穿透性能试验5. 1 试验装置5. 1. 1头模：将4. 1. 2条中头模上部表面加贴导电材料。5. 1. 2 冲击台架：见 4. 1. 3条。5. 1. 3钢锥：材质为45号钢，重量3o0.05 kg,锥角60° ,锥尖半径0. 5mm,锥形最小 长度40 mm ,锥尖硬度 HRC 45。5. 1. 4电接触显示装置：可显示电信号的装置。8. 2 试验方法头模垂直安放在基座上，使头模与钢锥及电接触显示装置形成一个电闭合回路（见图2）,用3 kg的钢锥从1 m高度自由或加导向下落穿刺安全帽， 钢锥着帽点应在帽顶中心。 100mm

6、范围内的薄弱部分，穿刺盾观察电接触显示装置。图2耐穿刺性能试验示意图1钢锥；2安全帽；3一头模；H冲击距离6电绝缘性能试验9. 1试验装置：交流变压器；电压表；电流表；试验水槽。将安全帽放在3 g/L、1030 C的氯化钠溶液中，保持 24 h,取出帽子擦净。然后将 帽壳朝下，置于盛有氯化钠溶液的试验水槽内，向帽壳内注氯化钠溶液直至水面距帽边30mm为止（见图3）,将试验变压器的两高压输出端分别接到水槽内和帽壳内的溶液中，用电 压表观测变压器输出端的电压，在1 min内升压至1 200V ,保持1 min测量泄漏电流的大小。抵7阻燃性能试验10. 1 试验装置：2 kg汽油喷灯。7. 2试验方

7、法：将安全帽平放，采用 70号汽油，调节汽油喷灯火焰长度至 230 mm,将 火焰以450方向对准帽顶 100 mm以下部位，以130 mm距离燃烧帽壳10 s（见图4）移开火 焰后记录帽壳续燃时间。图4阻燃试验示意图8侧向刚性试验8. 1 试验没备：1960 N压力试验机。8. 2试验方法：在常温下将安全帽侧向放在两平板之间，帽沿伸出平板之外，但紧靠帽壳 底边，压力机通过平板向安全帽加压（见图5）,先加29. 4 N保持30 s,测两板间距离，此距离称为初始值，然后以每分钟增加98N的速度加载直至421. 4N,保持30s,测量并计算此时两板间距离与初始值的差，即为最大变形值，然后减至24. 5 N,紧接着升至29. 4 N,保持30 s,测量并计算两板间距离与初始值的差，即为残余变形值。图5侧向刚性试验示意图9抗静电性能试验9. 1 试验设备：500V高阻计。9. 2试验方法：将安全帽放置在温度 20 ±5C,相对湿度50% ± 5%的环境中，不少于24h。 用不影响表面电阻的导电涂料，在被测安全帽上较平坦的部位画上两条平行线作为测量电 极，电极长度为100± 1mm,电极宽度1mm,电极间距为10±0. 5mm。将高阻计上的测量 端分别接至两测量电极， 记录高阻仪的读数，调换两电极重复测量一次，若
