热量表解决的方案

1、热量表解决方案大连世达科技-远程抄表系统一、系统说明大连世达M-BUS/RS48运程抄表系统是 公司自主研发的三表远程抄表和控制系统，是集智能 表具技术、计算机技术、通讯技术、网络技术于一体 的自动抄表系统，具有数据采集、数据通讯、数据存 储、数据处理、远程监控、实时或定时或定点完成计 量表具的抄收、查询、统计、控制等功能，系统将采集 到的数据进行分类统计和汇总分析后，按要求向相关 部门呈报数据报表。大连世达M-BUS/RS-485总线型自动抄表 系统由以下几个部分组成：数据集抄管理中心（包括集抄管理软件、服务器 设备硬件）；数据通讯采集器：GPRS!讯器，以太网通讯器 数据采集控制集中器：实

2、现本地数据的采集和控电子直读智能远传水表、电表、燃气表和热量表 等表计。M-Bus 是 Paderborn 大学的 Dr. Horst Ziegler 与 TI 公司的 Deutschland Gmb网口 TechemGmbH 共同提出的，专门用于公共事业仪表的总线结构，称 Meter-Bus ,简称M-Bus,o系统具有可靠性强、成本较 低、易布线施工、维护简便等优点。以无极性的两芯 数据线即可实现可靠地远传抄表、远传诊断、远程控 制、定额供给、计量数据采集、数据统计分析等功能。 二、数据传输模式大连集抄系统采用“分站-主站-集中采 集器-M-BUS/RS485总线型热表四级架构。我公司提供

3、技术方案的传输模式分为三级传输结构： 第一级为用户计量表具与集中器之间的数据传输， 第二级为集中器与主站的数据传输，第三级为分站至主站的数据传输。主站向外网发布各 种统计数据。第一级传输为计量表具（水电气热表）与 集中器间的固定通信方式，表具支持的采用M-BUS/RS48昉式连接，系统可以根据需要组成多级总线网络以适应用户的实际需求。为了满足客户的需求和改造项目的实施，大连世达成功开发出小型无线数传模块，负责单元间集中数据与集中器的数据传输。通讯距离可达 3000mm大大简化了布线难的问题。第二级网络为集中器与分站间的数据通信；数据集中器与计算机进行数据通信时可根据用户实际情况，充分利用现有资

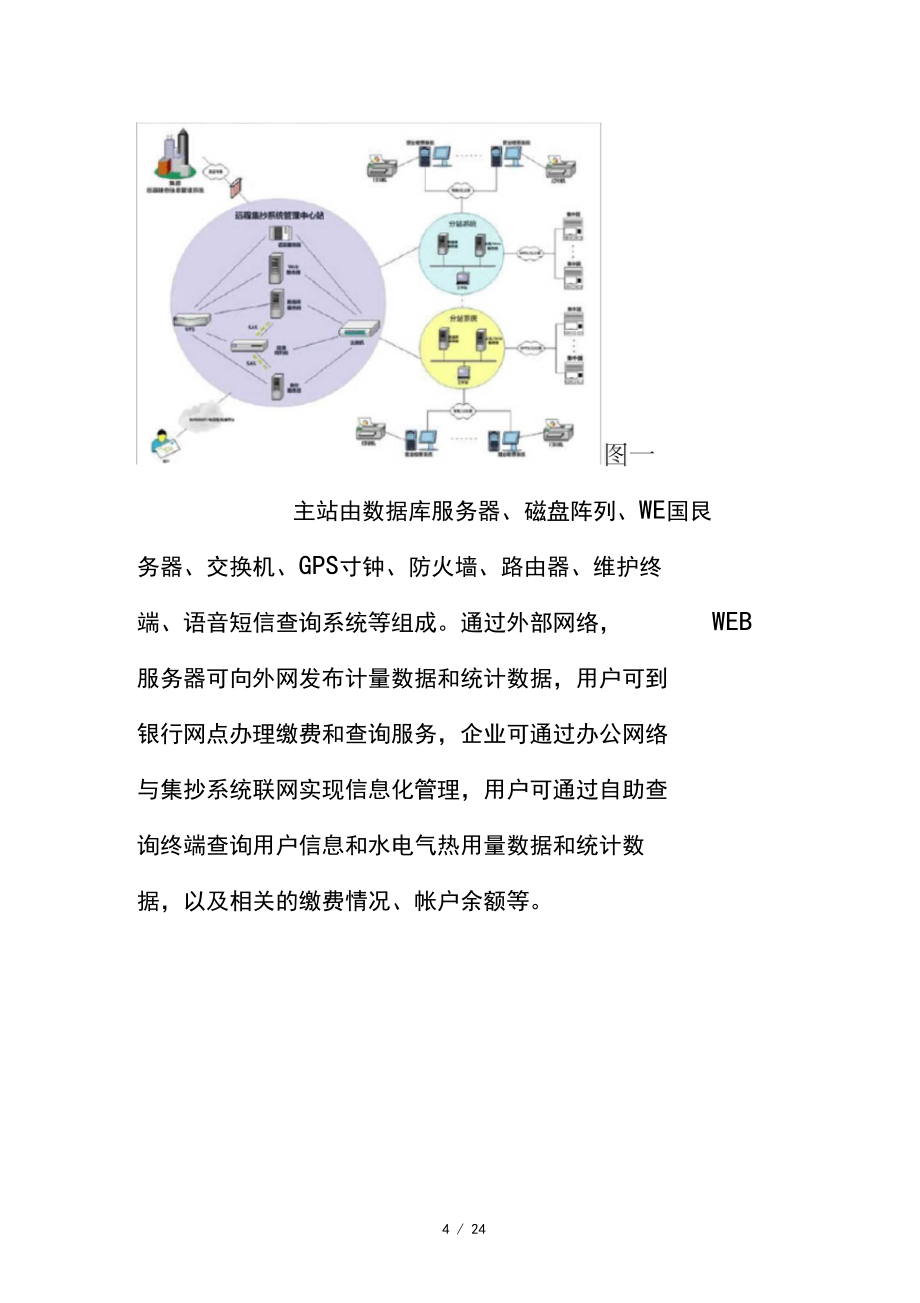

4、源，灵活采用串口通信方式或有线（以太网）、无线（GPR婀路）接入网络的方式。第三级网络建议利用公网提供的数据传输网络组建专用城域或广域网络。三、整体架构图主站由数据库服务器、磁盘阵列、WE国艮 务器、交换机、GPS寸钟、防火墙、路由器、维护终 端、语音短信查询系统等组成。通过外部网络，WEB服务器可向外网发布计量数据和统计数据，用户可到 银行网点办理缴费和查询服务，企业可通过办公网络 与集抄系统联网实现信息化管理，用户可通过自助查 询终端查询用户信息和水电气热用量数据和统计数 据，以及相关的缴费情况、帐户余额等。24 / 241 ”二曰 I4n*!.受卜H乜中长：忑Za L:_：ij EH2i

5、-卜J h'IB< |用跳吊ff5 khvW4：为f：，U"L #皆4 同所rWFMZxr：,.'HPKS： >Ft FF弋一Fkf ：* *洋：h>. *i,母$ >A、片可沏“京：上空？：,士,丈双¥ U>-山 w m，W小：.”# 13、 工；|日。上，e三中， 上，;、：国二七.二，打4年工卜口/：Lrp.-tirI、卜T' . ISdM* /徐工Q洗力工工汴改3处C!-$国!¥l=l：RHEWJ"仄嬴I，I.£_ un e M抄表系统图:rr £Ru2!蠹*我曲四、系统的

6、主要功能系统安全管理：系统安全管理包括系统运行安全、系统数 据安全（数据单元安全和数据库安全）、用户操作权 限安全、口令管理的策略、模块操作权限控制和管理 系统跟踪控制。系统运行安全指系统运行环境的安全， 保障系统的正常运行，防止计算机病毒的入侵，包括操作系统安全、网络安全、服务器安全。系统数据安全是数据单元安全、 数据库安全、数据库系统信息安全，即指数据安全备份及恢复技术。用户的操作权限是指用户登陆到管理系统所能操作的模块权限。管理系统跟踪控制指用户进入系统的所有操作的日志和管理系统自身产生的系统日志。信息管理：动态添加、修改和删除设备供应厂家信息；表计（多种热表和智能阀门）和集抄设备（采集

7、器、集中器）的新增、更换或维护检修等信息并可对设备进行分类统计查询，能动态添加设备种类，如要附加热表，而且附加设备的种类和数量在软件系统中可无限制增加的设备管理； 包括工作人员、 终端用户、生产厂家三类用户信息的管理。费用管理功能：包括计费系统 （结算方式、 费率、 费用补贴、 帐单日期等） 设置； 自动生成每个用户费用帐单；分营业部工作人员查询 （包括历史缴费分类搜索和统计、当月费用查询、欠费查询和统计等）和终端用户查询（包括历史缴费情况以及当月发生的用能情况和发生的费用情况）来进行分类查询；小区缴费和委托银行缴费的缴费功能；系统会针对在规定的时间内未缴费， 经多次催缴并在规定时间内仍未缴费

8、的用户发生停热通知，并向热表终端发出停热指令，未缴费用根据设置的时间期限，当超过时间期限还未缴费的，就进行计息处理等欠费处理功能。 统计分析功能：对实时生产数据和历史数据进行统计分析，以及对不同时间段的数据或者不同表具终端的数据进行对比分析，对热值调度使用提供参考依据。该模块具有报表、 图形分析功能， 提供灵活多样的报表，对报表标题、报表列数、报表合计值可根据需求自行 定义。运行维护功能：对表计终端的计量、 通讯、 异常告警、 控制、任务等参数设置；对表计进行历史数据（日冻结、月冻结、曲线等）、终端的异常数据、任务数据等数据采集并能对计量设备进行点对点读表操作；对表计使用状况进行监控和管理的，

9、 可以对终端的故障情况进行分类搜索查询，可以对终端运行的可靠性和稳定性进行统计分析，可以根据不同的区域（基地、小区）进行分类统计终端的运行状况，可以动态监控某台表的运行状态，对异常设备进行有效管理等；通过软件系统对远控阀门进行开关控制，或是通过设置条件，软件自动进行开、关操作，也可以通过软件系统对集中器进行远程升级；管理系统可以接受标准时钟， 同时将标准时间逐级下传直到表具，同步整个系统的时间；系统更换终端设备，或者修改设备关键参 数，设计参数的更换维修记录，变更相关参数。五、产品介绍1 . MBU藻中器1.1产品图片1.2 产品功能集中器带有 M-BUS RS232,RS485接口分别与 M

10、-Bus仪表和抄表主站或控制器连接单个集中器最多可连接 M-BUS仪表360台(六 路通道，每路接表60台)热量表与集中器的通讯连接，采 用消费类仪表国际标准M-BUS(Meter-BUS EN1434-3),按照树型总线连接采用普通的两芯电缆连接，同时完成数据通讯和提供通讯电源的功能，最大传输距离可达2000米不用区分极性。降低了施工成本，简单易用1.3 产品参数工作电压：DC 12V /1A; AC220V通讯接口 ： RS232/RS48破口和 M-BUS接口。该集中器提供单路或多路 M-BUS接口，单个集中器最多支持6路，每路可连接60块仪表 指示灯包括电源指示，收发状态指示，过载报警

11、指示。工作环境：温度：-30 C -80 C湿度：90%无结晶。2 .集中采集控制器产品图片主要技术参数集中器外观尺寸：230mm*200mm*50mm电源电压：AC220V 50hz或者DC 24V电流： 静态电流w 5mA,工作电流：w200mA（单 路接64单元）接口特性：RS-485或 MBUS（meter-bus）通信方式：与上位机采用TCP/IP网络；与下位机 接2路（SD-DZCJ-02或四路（SD-DZCJ-04扩展总 线；总通道为6路，可连接终端60*6=360块保护等级：每线接口 600W勺雷击浪涌保护使用环境：温度：0 c 55 C,相对湿度：5呃U95%主要功能及特点集

12、中采集控制器与各采集终端选用有线或无线通讯方式，数据通信可选配M-BUS RS-485和无线传输 等接口，M-BU睽口应符合 CJ/T 188-2004附录B的 规定，RS-485接口应符合CJ/T 188-2004附录C的规 定，无线接口应符合 CJ/T 188-2004附录D的规定室温控制器、智能远控阀与集中采集控制器之间采用有线通讯方式，每个集中采集控制器可连接360个终端，每个节点最长采集周期不超过15分钟，每半 小时采集一次温度数据，每一小时计算平均温度、通 讯状态和数据存储，每天生成数据文件集中采集控制器在停电时，能保存断电前记录的 数据，恢复供电后，能恢复正常计算功能集中采集控制

13、器与上位机平台采用 TCP/IP协议， 以太网传输，数据采用文本形式打包上传或提供数据 包由上位机自动读取，可无限连接集中采集控制器，最 长采集周期不大于10s集中采集控制器用户信息实现人工录入，也可网 络文本导入，解决前期数据录入繁琐问题集中采集控制器可实现上位机平台的插入命令控制，实现单一用户读表、开阀、关阀、状态查询和开 启度调整、温度控制等集中采集控制器可实现参数数据的采集、计算和储存功能3 .无线远传通讯器3.1产品图片3.2 产品功能透明的数据传输：提供透明的数据接口，能适应 任何标准或非标准的用户协议。自动过滤掉空中产生 的噪音信号及 假数据（所发即所收）。高抗干扰能力和低误码率

14、：基于 GFSK的调制方 式，采用高效通信协议，在信道误码率为 10-2时， 可得到实际误码率10-510-6。传输距离远：在视距情况下，天线高度3米，可靠传输距离2Km4Km出/输入接口 ：提供标准的RS-TTL、RS-232、RS-485三种3.3 产品参数工作电压： +4.5V+5.5V发射电流： W 500mA (VCC = 5.0V)接收电流： w 28mA (VCC = 5.0V)睡眠电流： W3uA中心频率：430MHz发送功率：1W/2W (30dBm)接收灵敏度：-114dBm可视传输距离：>3000m (1200bps)4. L MUM 费I呼 号其彼内吞第F川哥泮1

15、5fc址段UEB用宇.P案工上不发需5口旧力#P« 23宿戟拉忖眠小理方芝中PS24Kiii鞫枝，度我方?WP«2&侬t快曼他的舞楼4 1闻Pft 2i此能僦?£9TWiwtitX试P花2生9忏，重十我存网函PS3工作电暹P衣工】由:-e电atP柬411掂收电连P筏苏12陛州电灌F庆东巾艮射功不PSET14擢电师世P费NM引传闻MP& 9福P»：4 . GPR熨输模块4.2 产品图片4.3 产品功能采用低功耗高性能的嵌入式处理器，可高速处理 协议和大量数据支持全透明方式下多中心数据传输多种工作模式选择，使用方便、灵活软硬件看门狗设计，保证

16、系统稳定采用7V32V电压，供电电源适应性更宽 抗干扰设计，适合电磁环境恶劣的应用需求 方便的系统配置和维护接口支持串口软件升级和远程维护4.4 产品参数支持通话或紧急呼叫支持全速率，增强全速率和半速率支持中、英文短消息支持双音多频（DTMF支持G3传音支持完善的AT命令天线接口 50Q/SMA（阴头）SIM卡3V/5V自动检测串行数据接口：标准RS232/485串行数据速率：110115200bits/s标准电压：+9VDC/500mA电压范围：+732VDC尺寸：92.7*61.3*23mm （不包括天线的安装件）工作环境温度：-20+65 oC储存温度：-40+85 oC相对湿度：95%

17、 （无凝结）5 .以太网传输模块5.2 产品图片5.3 产品功能提供RS-232/RS-485/RS-422三种串口形式支持基于Socket的应用程序访问支持Sever和Client模式支持Windows串口驱动程序模式支持 TCP UDP ARP ICMP和 DHCPJ、议支持所有 WindowsNative COMF口网络中断自动恢复连接功能支持过网关，跨路由通信易于使用、可用于批量安装的 Windows配置工具所有设置可通过网络或串口实现特有的串口自适应功能(On-the-fly )5.4 产品参数以太网指标标 准：10Base-100Base-TX协 议：支持TCP UDP APR I

18、CMP和DHC初议信 号：Rx+,Rx-,Tx+,Tx-速 率：10/100Mbps工作方式：全双工或半双工工作模式：支持Server和Client模式传输距离：100m接口保护：1.5KV ESD接口形式：RJ45串口指标串口 数量：1 路 RS-232, 1 路 RS-422/485RS-232信号：TXD,RXD,RTS,CTS,DTR,DSR,GNDRS-422信号：T+ (A) ,T-(B),R+(A),R-(B),GNDRS-485信号：D+ (A) ,D-(B),GND检验位：None,Even,Odd,Space,Mark数据位：7bit,8bit波特率：1200bps 115

19、200bps流量控制：支持RTS/CT瑜控或无流控方向控制：RS-485采用数据流向自动控制技术负载能力：RS-485/422端支持32点轮询环境（可 定制128点）传输距离：RS-485/422 端 1200 米，RS-232 口 15 米接口保护：1500W良涌保护，15KV静电保护接口形式：RS-232端 DB淤头，RS-485/422 端 5 位接线端子电源指标电源输入：1236VDC （3位接线端子）功 耗：300m/O内环境指标工作温度：-20 C60 C ,595% RH储藏温度：-25 C85 C ,595% RH外观指标颜色：蓝白长 x 宽 x 高：100mr 69mm< 22mm材料：铁质（外壳）六、采集管理平台介绍1、用户基础信息维护：包括客户基本信息维护、小区信息维护、供暖单位维 护、热价信息维护、管理员基本信息维护、区域信息 维护、Ic卡类型维护、单元信息维护、楼栋信息维护、 日志维护、客户供热信息维护、供热参数信息维护， 热表厂家信息维护等。2、抄表管理：支持对计量表的计量值手工抄表数据录入、掌上电脑抄表机抄表数据导入、GPRSf式远程抄表，以太网远程抄表，支持自动抄表管理（灵活设置抄表周期等）3、表计监测：系统自动记录每一次操作是否成功，如果发生错误， 会记录该错误，然后为操作员显示错误信息，并提供 处理接口。尤为重要的是数据采集过程
