吊装施工方案

1、盐城市串场河小学艺术楼、风雨操场屋面网架工程起重吊装方案一 工程概况1、工程概况 工程名称：盐城市城南新区串场河小学艺术楼、风雨操场屋面网架工程 建设地点：盐城市城南新区串场河小学 施工单位：江苏省千和建设工程有限公司 建设单位：盐城市城南新区开发建设投资有限公司 监理单位：江苏创盛项目管理有限公司 设计单位：江苏铭城建筑设计院有限公司建设规模：1992 m2工程性质与结构情况：网架、彩钢瓦屋面2、编制依据本工程方案依据甲方提供的工程技术文件、国家现行施工规范与现场实际情况编制。工程测量规范 GB50026-2007； 建筑工程施工质量验收统一标准 GB50300-2013； 混凝土工程施工质

2、量验收规范 GB50204-2015 ； 钢筋焊接与验收规程 JGJ18-2012； 屋面工程施工质量验收规范 GB50207-2015； 冷弯薄壁型钢结构技术规范 (GB50018-2002) 建筑钢结构焊接技术规程 JGJ81-2011； 钢结构高强螺栓连接的设计、施工与验收规范(JGJ82-2011)涂装前钢材表面锈蚀等级和除锈等级GB8923 2011;建筑结构可靠度设计统一标准GB50068-2001建筑抗震设计规范 GB50011-2010钢结构设计规范 GB50017-2014空间网格结构技术规程JGJ 7-2010钢网架螺栓球节点 JGT 10-2009钢网架螺栓球节点用高强螺

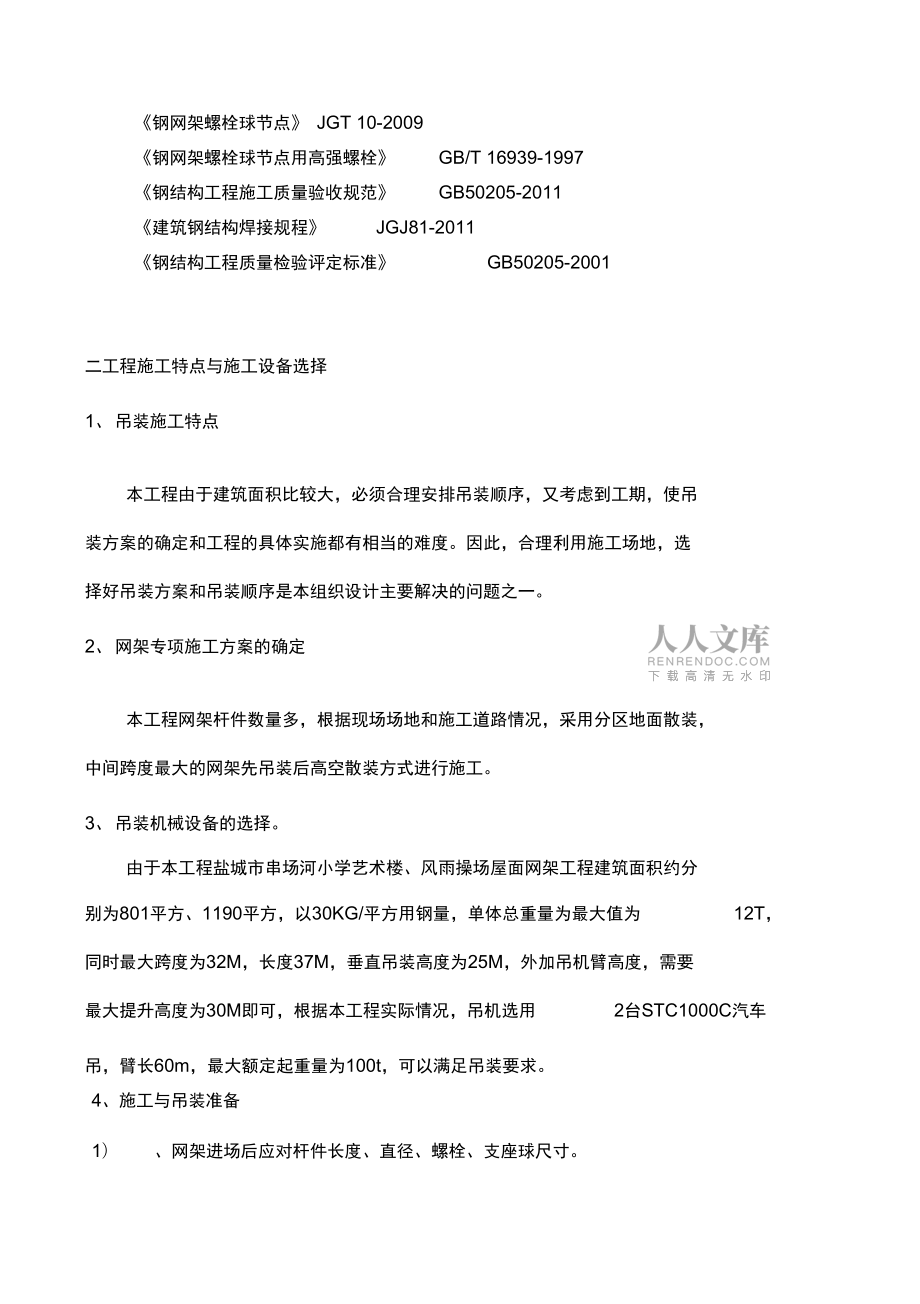

3、栓GB/T 16939-1997钢结构工程施工质量验收规范GB50205-2011建筑钢结构焊接规程JGJ81-2011钢结构工程质量检验评定标准GB50205-2001二工程施工特点与施工设备选择1、吊装施工特点本工程由于建筑面积比较大，必须合理安排吊装顺序，又考虑到工期，使吊装方案的确定和工程的具体实施都有相当的难度。因此，合理利用施工场地，选择好吊装方案和吊装顺序是本组织设计主要解决的问题之一。2、网架专项施工方案的确定本工程网架杆件数量多，根据现场场地和施工道路情况，采用分区地面散装，中间跨度最大的网架先吊装后高空散装方式进行施工。3、吊装机械设备的选择。由于本工程盐城市串场河小学艺术

4、楼、风雨操场屋面网架工程建筑面积约分别为801平方、1190平方，以30KG/平方用钢量，单体总重量为最大值为12T，同时最大跨度为32M，长度37M，垂直吊装高度为25M，外加吊机臂高度，需要 最大提升高度为30M即可，根据本工程实际情况，吊机选用2台STC1000C汽车吊，臂长60m，最大额定起重量为100t，可以满足吊装要求。4、施工与吊装准备1）、网架进场后应对杆件长度、直径、螺栓、支座球尺寸。2）、现场艺术楼、风雨操场各预留 80仃空地，用来停放吊装车辆。3）、吊装前应对混凝土柱轴线和标高、预埋钢板位置、预埋件与混凝土紧贴性进行检查，检测和办理交接手续，其混凝土柱应符合如下要求；a）

5、、混凝土柱砼强度达到设计要求。b）、混凝土柱的轴线、标高符合设计要求。c）、混凝土柱的顶面预埋钢板作为梁的支撑面，预埋板允许偏差应符合以下要求:序号项目名称允许偏差1支座表面（1）标咼± 1.5mm（2）水平度1/15002预埋钢板位置（注意截面处）± 5.0mm（1）在支座范围内± 10.0mm（2）在支座范围外4）、超出规定的偏差，在吊装前要进行校正、调整，构件制作允许偏差应符合规范要求。5）、准备好所有的吊具、吊索、钢丝绳、电焊机与劳保用品，为调整网架的准备好各种规格的铁垫片。6）、人员、设备准备情况:序号设备/人员名称作业数职责1安全员1现场安全监督2质量

6、技术员1网架吊装质量检查3施工员8网架安装4吊车操作员2驾驶吊装车辆5地面指挥人员2指挥起吊、安装作业6100T吊车2吊装设备7电焊机500A3网架安装8捆绑钢丝绳100m吊装连接9卡环4吊装固定5、吊点的选择本工程拟采用双汽吊、双吊点进行一榀网架提升，本网架风雨操场为最长边约为37M，跨度约为32m，本工程最大受力点为支座位置，横向整体校正后，均载较平均，现以长度的跨度方向的1/3处作为一只吊点（1#吊点），另一吊点为17M 处作为第二吊点（2#吊点），同时进行吊点起吊，并加设辅助缆风绳加以控制吊装。XZ亡£E7点 rlT J- LLfM -s I d L'fl-I1 I亠

7、lrrz£i/r -:/ik 7inw I i H z TI LI F J- r I r 、/一、A _ 7 e&zc7¥IJIJ- I 3W1XMX22wl/!s-弓27ISP: 吁-G/ITN'wgeJ7NZ5jz 站话g尽&2L7 一 WfW ,1 Tri. IfILJ_F-jGG/'7 / 二 丄！“ IT耳丄 trl J、1南三吊装施工方案1、吊装工序流程本工程网架吊装采取双吊点同时吊装。吊装完成由东向西屋面铺装2、施工准备(1) 、施工现场道路平整，已完成三通一平条件。(2) 、对基础预埋件以与牛腿与化学锚栓安装完成，并符合要求。

8、对支座焊接强度进(4) 、安装前对网架支座以与牛腿轴线与标高进行验线检查,行检查，做到符合设计要求和有关标准规定。(5) 、安装施工人员安全措施到位。(6) 、安装技术交底到位。3、吊装施工1) 、吊装准备根据每只网架的施工道路的情况，安排吊装施工。所有单体网架杆件、螺栓 球连接紧固达到要求后，进行挠度检测，符合设计与规范要求。所有支座轴线、 标高复测完成，并达到设计要求。起重机械设备检查完好，并上报起重工证，所有用于本吊装工程的机械设备 到位。2) 、起吊：40本工程采用吊带方式，将吊钩固定在网架吊点位置， 在网架的边部用麻绳绑好, 作为调整方向的牵制溜绳。吊装前准备工作就绪后，首先进行试吊

9、，吊起一端高 度为100200mm时停吊，检查索具牢固和吊车的稳定性，确定安全后将网架慢 慢吊起、转向就位，位于支座时，可指挥吊车缓慢下降，当柱底距离支座位置100mm 时，调整支座与基础两基准线达到准确位置，指挥吊车下降就位，并点焊固定位置，临时将网架加固，达到安全方可摘除吊钩。3) 、校正网架根据图纸技术要求和轴线到位后， 进行轴线和标高和复核， 达到技术要 求后，方可进行电焊临时固定。采用经纬仪、水准仪进行标高和垂直度，跨度的 复测。最后进行实际网架跨度方向选择三点进行挠度的测试， 最大值不能超过设计跨度 的 15 。4) 、支座焊接(1) 、检查网架整体尺寸合格后，检查支座就位是否在轴

10、线上，以与偏移尺寸。网 架安装时尺寸的累计误差向两边分散， 防止一侧支座就位正确， 另一侧支座偏差 过大。(2) 、检查网架标高、矢高，网架标高以四周支点为准，各支点尺寸误差在标准规 范以内。(3) 、各部尺寸合格后，进行支座焊接。(4) 、网架支座焊接应保护支座的使用性能，防止焊接飞溅物的溅入。四 起重、吊装安全措施与专项安全措施（1）施工人员正确佩带安全帽。（2）网架在吊装过程中，要有专业信号指挥，严格按要求执行，吊装区域，严 禁人员在里面穿行。（3）手拉葫芦链条或缆风绳不得扭转和打结，双行链手拉葫芦的下吊钩组件不 得翻转。（4）起重作业时，操作者不得站在重物上面操作，也不得将重物吊起后停

11、留在 空中而离开现场。（5）吊车、叉车与卷扬机使用时，应对钢绳、卡扣、链条、制动保险装置进行检 查。（6）起重吊装机械，均严禁超负荷使用。（7）六级以上大风和雷雨天气，应暂停露天起重，吊装、高处作业等施工作业。 五 高空作业网架安装工程施工大部分工序为高空作业，在钢构件找正与焊接部位必须设 置稳固的操作平台，同时设置钢爬梯或竹梯。在檩条上方通长拉一钢丝绳，以方 便挂设安全带。另需注意下列事项：a. 高空作业人员必须严格按施工技术交底和安全技术交底进行施工，同时必须 先进行安全防护，认为安全可靠时，再进行作业。b. 从事高空作业人员应先进行身体健康状况检查，符合条件时，才允许从事高 空作业。c.

12、 “三宝”防护，进入高空作业区必须戴安全帽、系安全带，“三宝”的质量须经专业人员检查合格后方可使用。六 吊装作业1、固定网架吊装采用钢索固定。起吊前必须检查钢索连接是否牢固。连接牢固后方可吊装。2、起吊 :起吊前，必须试起吊，当确认无误后，方可正式起吊。起吊过程中，边起吊钩，边旋转吊臂。起吊过程中安全员必须在场，并由专人进行指挥。3、就位和临时固定网架吊运至位置后，落钩，将网架放到混凝土柱支撑点 上，并复查网架水平、标高后，将吊索松开，将网架固定在混凝土柱预埋支撑钢 上。4、校正、固定网架校正主要包括平面位置校正和水平、标高校正，杆件螺 栓链接检查，是否出现变形、松动。5、最后固定网架校正结束

13、后平面位置、水平、标高满足设计与规范要求， 杆件螺栓链接可靠，无变形、松动情况后用电焊机与混凝土柱预埋钢板焊接。（二）、网架吊装质量控制1、钢屋架现场拼装，采用立拼。2、吊装采用单榀吊装，吊点采用四点绑扎，绑扎点应用软材料（木块、橡 胶垫）垫至其中以防钢构件受损。起吊时先将网架吊离地面50cm 左右，使网架中心尽量靠近安装位置，然后徐徐升钩，将网架吊至柱顶以上，再用溜绳旋转网 架使其对准柱顶，以使落钩就位，落钩时应缓慢进行，并在网架钢接触柱顶时即 刹车对准预留螺栓孔，并将螺栓穿入孔内，初拧作临时固定，同时进行垂直度校 正和最后固定。网架垂直度用挂线锤检查。3、高强螺栓的连接和固定： 钢构件拼装

14、前应检查清除飞边、 毛刺、 焊渣等，摩擦面应保持干燥、整洁，不得在雨中作业。高强螺栓在六角头上部有规格和 螺栓号，安装时其规格和螺栓号要与设计图上要求相同，螺栓应能自由穿入孔内， 不得强行敲打，并不得气割扩孔，穿孔方向应符合设计图纸要求。从构件组装 到螺栓拧紧，一般要经过一段时间，为防止高强螺栓连接副的扭矩系数、标高偏 差、预拉力和变异系数发生变化，高强螺栓不得兼作安装螺栓。为使被连接板叠密贴，应从螺栓群中央顺序向外施拧。为防止高强螺栓连接副的表面处理涂层 发生变化影响预拉力，应在当天终拧完毕，为了减少先拧与后拧的高强螺栓预拉 力的差别，其拧紧必须分为初拧和终拧两步进行。对于大型节点，螺栓数量

15、较多， 则需要增加一道复拧工序，复拧的扭矩仍等于初拧的扭矩，以保证螺栓均达到初 拧值。高强度六角头螺栓施拧采用的扭矩板手和检查采用的扭矩板手，在班前 和班后都应进行扭矩校正。 其扭矩误差分别为使用扭矩的± 5%和± 3%。对于高强 螺栓终拧后的检查，可采用“小锤击法”逐个进行检查，此外应进行扭矩抽查， 如果发现欠拧、漏拧螺栓，应与时补拧到规定扭矩，如果发现超拧的螺栓应更换 处理。对于高强度大六角螺栓扭矩检查可采用“松扣、回扣法” ，即先在螺平杆的 相对应位置划一组直线，然后将螺母退回约 30度-50 度，在拧到与直线重合时测 定扭矩，改扭矩与检查扭矩的偏差在检查扭矩的

16、77;10%范围内为合格，扭矩检查应在终拧1小时后进行，并在终拧后 24小时内完成检查。咼强度螺栓上、下接 触面处加有 1/20以上斜度时应采用垫圈垫平。高强度螺栓孔必须是钻成的，孔边 应无飞边、毛刺，中心线倾斜度不得大于 2mm。七 吊装伤害事故应急预案1 适用范围 本预案适用于盐城市串场河小学艺术楼、风雨操场屋面网架工程安全事故的应急救援。2 编制目的 为了防止和减少吊装网架事故中人员伤亡和财产损失，促进我单位安全生产形势的稳定好转以与总结安全生产工作的经验和教训，明确本单位安全生产工作 的重大问题和工作重点，提出预防事故的思路和办法，全面贯彻“安全第一，预 防为主”的方针，并有针对性地采

17、取救援措施，防止事故的进一步扩大，减少人 员伤亡和财产损失，特制定本预案。3 编制依据中华人民共和国安全生产法 重大事故应急预案编制指南应急救援预案编制知识4 应急救援原则1 常备不懈2 统一指挥、分级负责、区域为主、单位自救和社会救援相结合3 迅速、准确5 工程基本情况我公司承建的盐城市串场河小学艺术楼、风雨操场屋面网架工程，位于串场 河小学内，地形平缓。6 项目部机构的设置和职责6.1 项目部成立网架吊装施工安全事故应急救援领导小组组 长：肖将 副组长：成玉俊成 员：周云龙、陈长勇、刘晶晶。6.2 职责项目部领导小组在接到事故报告后：1 ) 根据应急救援预案和事故的具体情况迅速采取有效措施

18、，组织抢救；2 ) 千方百计防止事故扩大，减少人员伤亡和财产损失；3 ) 严格执行有关救护规程和规定， 严禁救护过程中的违章指挥和冒险作业， 避免救护中的二次伤亡和财产损失；4 ) 要保护好事故现场，不得故意破坏事故现场、毁灭有关证据。7 装备与通讯网络和联络方法7.1 常备急救装备体温计、血压计、听诊器、冰袋、各种消毒液与物品、一次性注射器与输液 装置、急救包、担架、止血带、氧气袋与各种常用小夹板或石膏绷带等。7.2 通讯装备 项目部和各班组长配备手机。7.3 联络方法 手机联系：指挥部应急反应联系方式：组长：肖将手机号码:7.4应急救援通道（路线）医院：盐城市第三人民医院南院电话：4行驶路

19、线：江苏省盐城市戴庄路与世纪大道至解放南路与新都路路口 路线详见下图:o玄宇时代容都葩f就大宇时代名都西到戴庄路，行驶2咪督*右掩，进入戴庄路|行驶1輕里曾r右技，遊入新都路，行瞋1丐公里管O盐诚市第三人民医院（南院）目路兀起.方洲胆1 B标记j£疔江方话U 八奏花园中啞住宅血水瞬若用th #那迓卜內碑m去宵匚爛起韦|工具k%盐娜国52冏 團熬粥猜邢大*5聘儈銘城市耐馆鱼凤"軒亦別UZ（V忙园直盐城市P.也旧址世圮舞夕Q- 任）氐城韦华弼輪西 ：&）-.辞应兀国8应急救援队伍的任务8.1 应急救援队伍的建立 各班组按要求组建应急救援队伍，并维持队伍稳定。8.2 应急

20、救援队伍的任务1 当发生突发性重大安全事故时，应急救援队伍要通过事前计划和制定的应 急救援措施，利用一切力量迅速控制事故的发展并尽可能排除事故，救援和保护 好现场人员和场外人员的生命安全，将事故对人员、财产和环境造成的损失降低 至最小限度。2 应急救援队伍的基本任务：（ 1）立即组织营救受害人员；（ 2）指导群众防护，组织群众撤离；（ 3）迅速控制危险源，并对事故造成的危害进行检验、监测，测定事故的 危害区域、危害性质与危害程度；（4）做好现场清洁，消除危害后果；（5）向有关部门和媒介提供详实情况；（ 6）保存有关记录与实物，为后面事故调查工作做准备；（7）查清事故原因，评估危害程度。事故处理

21、1 事故上报确保各系统信息与时、 准确，为事故处理和消除损失的扩大赢得时间， 项目部将在 1 小时内与时上报公司和当地安监局。2 事故上报程序工程安全事故上报程序 事故程度 伤亡情况 上报时间 报告程序（逐级上报） 重 伤 人身局部或完全丧失劳动力 立即（2 小时内） 项目部、 公司 死亡 1 次死亡 1-2人 立即（ 1 小时内） 项目部、公司、安监局 较大伤亡 1 次死亡 3-9 或重伤 10 人以上 立即（半小时内） 项目部、 公司、安监局 重大伤亡 1次死亡 10人与以上 立 即（半小时内） 项目部、 公司、 安监局 3 生产安全事故调查处理原则 实事求是； 尊重科学；与时准确。 4

22、事故调查处理程序： 组织调查组，明确任务，进行分工，尽快赶赴现场，进行调查。在调查基础上， 分析事故原因，提出防范措施。分清责任，对责任者提出处理意见，填写调查报 告书，结案归档。伤亡事故发生后， 应按照“四不放过” 原则， 尽快进行调查处理， 以便弄清情况、 查明原因、分清责任、吸取教训、采取措施、改进工作，并使领导和职工群众从 中受到教育，防止同类事故再次发生。在调查时，要全面细致查看现场，听取当事者、知情人、见证人和基层领导的陈 述；要注意发现痕迹，广泛收集物证；要做详细记录，进行拍照、画图和录象； 要与时了解医疗部门对伤亡情况的报告；要组织计划、物资、财会部门提出经济 损失的分析报告；

23、根据需要，向有关部门索取与事故有关的生产、技术、设备的 资料；组织技术鉴定和模拟试验等等。5 伤亡事故调查组职责（ 1）查明伤亡事故发生的原因、过程和人员伤亡、经济损失情况；（ 2）确定伤亡事故的性质和责任者；（3）提出对伤亡事故有关责任单位或责任者处理依据和提出防范措施的建议；（4）向派出调查组的人民政府或安全生产监督管理部门提交调查组成员签名的 伤亡事故调查报告书。6 伤亡事故调查报告书内容 （ 1）发生事故的时间、地点；2）发生事故的单位（包括单位名称、所在地址、隶属关系等）和与发生事故 有关的单位与有关的人员；（3）事故的人员伤亡情况和经济损失情况； （ 4）事故的经过与事故原因分析；

24、（5）事故责任认定与对责任者（责任单位与责任人）处理建议；（ 6）整顿和防范措施；（ 7）调查组负责人与调查组成员名单（签名） ，必要时在事故调查报告书中还应 附相应的科学鉴定资料。7 事故处理（1）在处理事故时，应结合各级安全生产责任制的规定，分清事故的责任，对 责任者进行严肃处理。（ 2）凡因下述原因造成事故，主要应当追究有关领导和管理者的责任：安全工作无人负责，安全管理混乱；安全生产规章制度不健全，职工无章可循； 没有按规定对职工进行安全教育和技术培训， 工人未经工种考试合格就上岗操 作； 不按规定提取、使用安全技术措施经费； 新建、改建、扩建工程和技术改造项目不执行“三同时”规定； 在

25、推行各种经济承包责任制中没有劳动安全卫生内容要求和相应措施；设备超过检修、检验、使用期，超负荷以与带病运转； 不积极采取措施消除事 故隐患； 对现场工作缺乏检查或指导错误。（3）因下述原因造成事故，主要应追究直接责任者和主要责任者的责任：违章指挥，违章作业，冒险作业； 玩忽职守，违反安全生产责任制，违反劳动纪律； 发现有发生事故危险的紧急情况，既不报告又不采取措施；不按 擅自使用机器设备、擅自更改、拆除、毁坏、挪用安全装置和设备;规定穿戴、使用防护服装和用具；设计、施工错误。（4）发生下列情况时，应对有关领导和直接责任者给予行政处分;构成犯罪的， 由司法机关依法追究刑事责任： 事故发生后， 有

26、意破坏事故现场， 或对事故隐瞒不报， 虚报或故意拖延报告； 无正当理由，拒绝接受调查或拒绝提供有关情况和资料； 事故发生后， 不积极组织抢救和抢救不力， 以至增加了人员伤亡和财产损失； 在事故调查中，隐瞒事故真相、弄虚作假，甚至嫁祸于人； 事故发生后，不认真吸取教训，采取防范措施，致使同类事故重复发生；非法制造、安装、检修特种设备而造成人员伤亡、财产损失。（5）在调查、处理伤亡事故中玩忽职守、徇私舞弊或者打击报复的，由所在单 位按照国家有关规定给予行政处分；构成犯罪的，由司法机关依法追究刑事责 任。（6）在事故查处过程中，对事故责任者要根据情节和事故后果的严重程度，进 行教育和给予经济处罚、纪

27、律处分直至追究法律责任。（7）要认真做好事故的善后处理工作，根据国家的政策对伤亡人员与其家属在 精神上给予安慰，在经济上给予帮助。8 应当归档的资料应包括以下内容： （1）职工伤亡事故登记表（2）职工死亡、重伤事故调查报告书与批复材料（ 3）现场调查记录、图纸、照片 （4）技术鉴定和试验报告 （5）物证、人证材料（6）直接和间接经济损失材料 （7）事故责任者的自述材料8）医疗部门对伤亡人员的诊断证书9）发生事故时的工艺条件、操作情况和设计资料（ 10）处分决定和受处分人员的检查材料 （ 11）有关事故的通报、简报与文件 （12）注明参加事故调查组的人员姓名、职务、单位（ 13）事故处理批复机关

28、的批复意见（14）有关事故的资料，除了文字资料外，还包括照（图）片、磁盘与缩微胶片 等9 预防事故措施9.1 起重吊装“十不吊”1 ） 超负荷不吊2 ） 指挥信号不明，光线不明，重量不明不吊3 ） 吊索和物件捆绑不牢、不平衡，不符合安全规定不吊4 ） 歪拉斜挂，埋在地下物件或吊挂重物直接加工时不吊5 ） 安全装置不灵不吊6 ） 靠近高压线又无可靠安全措施不吊7 ） 物件上站人或物件上浮放有活动物品不吊8 ） 带棱角快口物件未垫好不吊9 ） 易燃易爆物品不吊10 ） 六级以上强风无防护措施不吊11 ） 其它安全措施严禁非机械设备作业人员擅自操作机械；脚手架、安全网的搭设要符合安全要求，并要定期检

29、查、维修、保养； 起重机械作业时起重臂下严禁站人。吊装作业必须有专人指挥，吊装司机必须遵守吊车的有关操作规程10 、现场医疗救助1、应急救援电话：火警电话： 119 匪警电话： 110 救护电话： 1202、 常备物品 体温计、血压计、听诊器、冰袋、各种消毒液与物品、一次性注射器与输液 装置。急救包、担架、止血带、氧气袋与各种常用小夹板或石膏绷带等。3 各施工现场还应配备各种常用急救药品与消毒用品。4 施工现场急救概念和急救步骤 （ 1）现场急救概念现场急救： 就是应用急救知识和最简单的急救技术进行现场初级救生， 最大 程度地稳定伤病员的伤、病情，减少并发症，维持伤病员的最基本的生命体 征。现场急救是否与时和正确，关系到伤病员生命和伤害的结果。现场急救工作， 还为下一步全面治疗救治作了必要处理和准备。 不少严重工 伤和疾病，只有现场先进行正确的急救，与时做好伤病员转送医院的工作，途中 给予必须的监护，并将伤病情，以与现场救治的经过，反映给接诊医生，保持急 救的连续
