钢筋焊接工艺评定

1、南开大学新校区（津南校区）综合实验楼工程钢 筋 焊 接 工 艺 评 定天津天一建设集团有限公司2013 年 8 月 2 日»1 天1天一定设集团有限公司， I LLii|kn 1 iah i Coci5tructi' 'ii Gh川p CrjTJ.ll.目录一、目的 3二、适用范围 3三、依据性文件 3四、焊接准备 3五、文件提供 4六、评定结果 5天津天一建设集团有豪公司riacijin TianYi ConicructiiKi Group Ci,Ltd.一、目的为确保南开大学新校区（津南校区）-综合实验楼工程钢筋现场接头 的施工质量满足设计国家规范要求，对其焊接接

2、头进行工艺评定试验， 判定焊接工艺的可行性和接头的质量效果，从而确定操作工艺规程，特 进行工艺评定。二、适用范围本工艺评定适用于南开大学新校区（津南校区）-综合实验楼工程施 工现场发生同规格、同型号的钢筋连接头的焊接。本工程桩基部分有两 个分包单位承包，所用单面焊试件由天津市南洋建筑工程公司的电焊工 郭明和天津市祥腾建筑工程有限公司的电焊工姚加勇分别作一组试件， 在两人所做焊接试件中随机抽取组成一组焊接试件，作为两人工艺评定 所用焊接试件，但由于焊接报告操作者一栏只能写一人姓名，故此说明： 此工艺评定为两人共有，试验报告也为两人共有。三、依据性文件3.1 JGJ18-2003钢筋焊接及验收规程

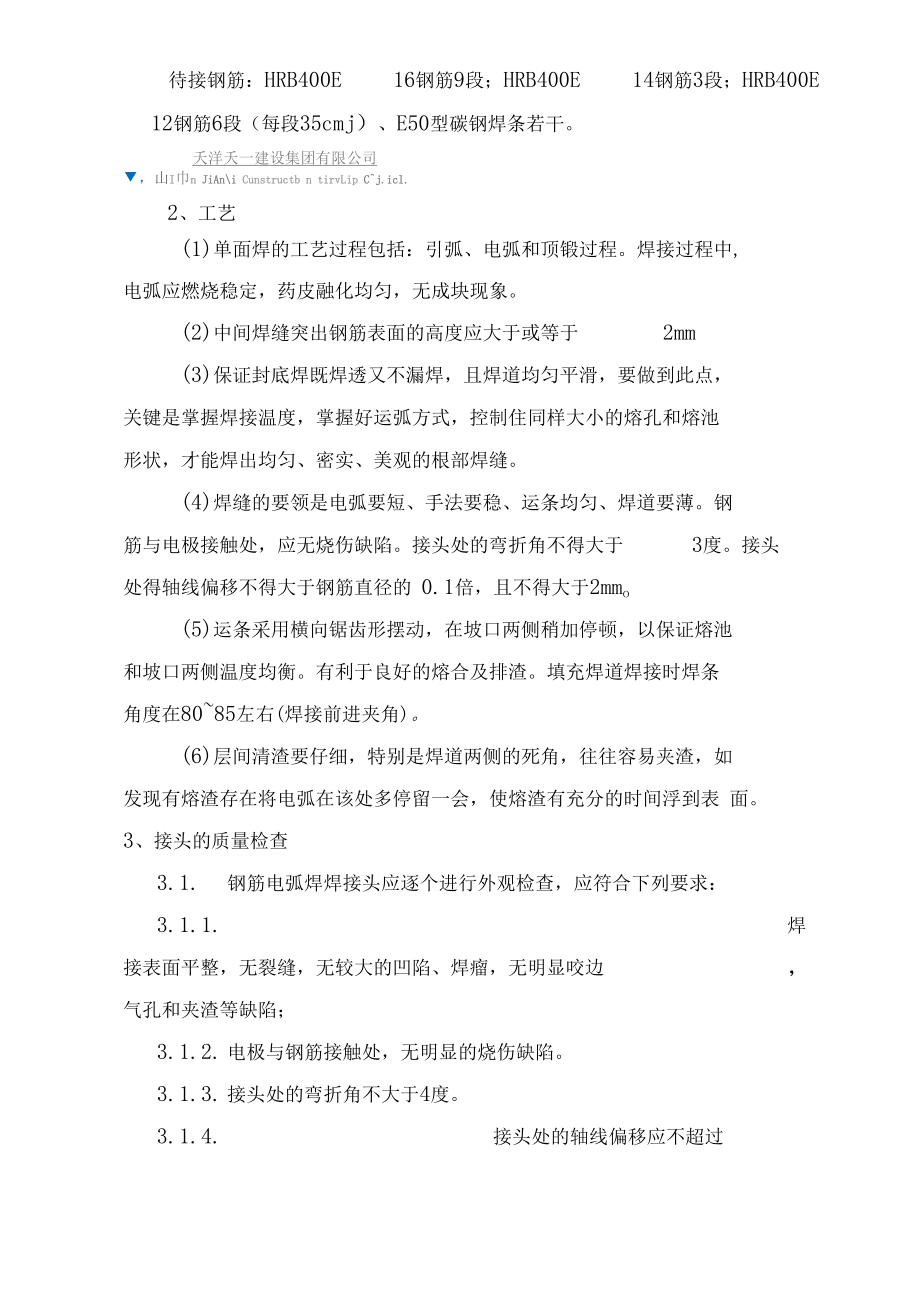

3、3.2 GB 50204-2002混凝土结构工程施工质量验收规范四、焊接准备1、焊接工具及材料（1）焊接工具电弧焊机BX1-500型、焊接夹具、控制箱、铁锤、毛刷（2）焊接材料待接钢筋：HRB400E 16钢筋9段；HRB400E 14钢筋3段；HRB400E 12钢筋6段（每段35cmj）、E50型碳钢焊条若干。夭洋夭一建设集团有限公司，山I巾n JiAni Cunstructb n tirvLip Cj.icl.2、工艺(1)单面焊的工艺过程包括：引弧、电弧和顶锻过程。焊接过程中, 电弧应燃烧稳定，药皮融化均匀，无成块现象。(2)中间焊缝突出钢筋表面的高度应大于或等于2mm(3)保证封底焊

4、既焊透又不漏焊，且焊道均匀平滑，要做到此点， 关键是掌握焊接温度，掌握好运弧方式，控制住同样大小的熔孔和熔池 形状，才能焊出均匀、密实、美观的根部焊缝。(4)焊缝的要领是电弧要短、手法要稳、运条均匀、焊道要薄。钢 筋与电极接触处，应无烧伤缺陷。接头处的弯折角不得大于3度。接头处得轴线偏移不得大于钢筋直径的 0.1倍，且不得大于2mmo(5)运条采用横向锯齿形摆动，在坡口两侧稍加停顿，以保证熔池 和坡口两侧温度均衡。有利于良好的熔合及排渣。填充焊道焊接时焊条 角度在8085左右(焊接前进夹角)。(6)层间清渣要仔细，特别是焊道两侧的死角，往往容易夹渣，如 发现有熔渣存在将电弧在该处多停留一会，使熔渣有充分的时间浮到表 面。3、接头的质量检查3.1. 钢筋电弧焊焊接头应逐个进行外观检查，应符合下列要求：3.1.1. 焊接表面平整，无裂缝，无较大的凹陷、焊瘤，无明显咬边，气孔和夹渣等缺陷；3.1.2. 电极与钢筋接触处，无明显的烧伤缺陷。3.1.3. 接头处的弯折角不大于4度。3.1.4. 接头处的轴线偏移应不超过0.1倍的钢筋直径，同时不大于2mm五、文件提供天津大一建设集团有限公司fi an jin TianYi ConicructiiKi Group Cm,LidJ电弧焊技术交底工艺评定结果钢筋材质合格证明书钢筋连接试验报告六、评定结果经甲方、监理、施工单位对钢筋电弧焊接头施
