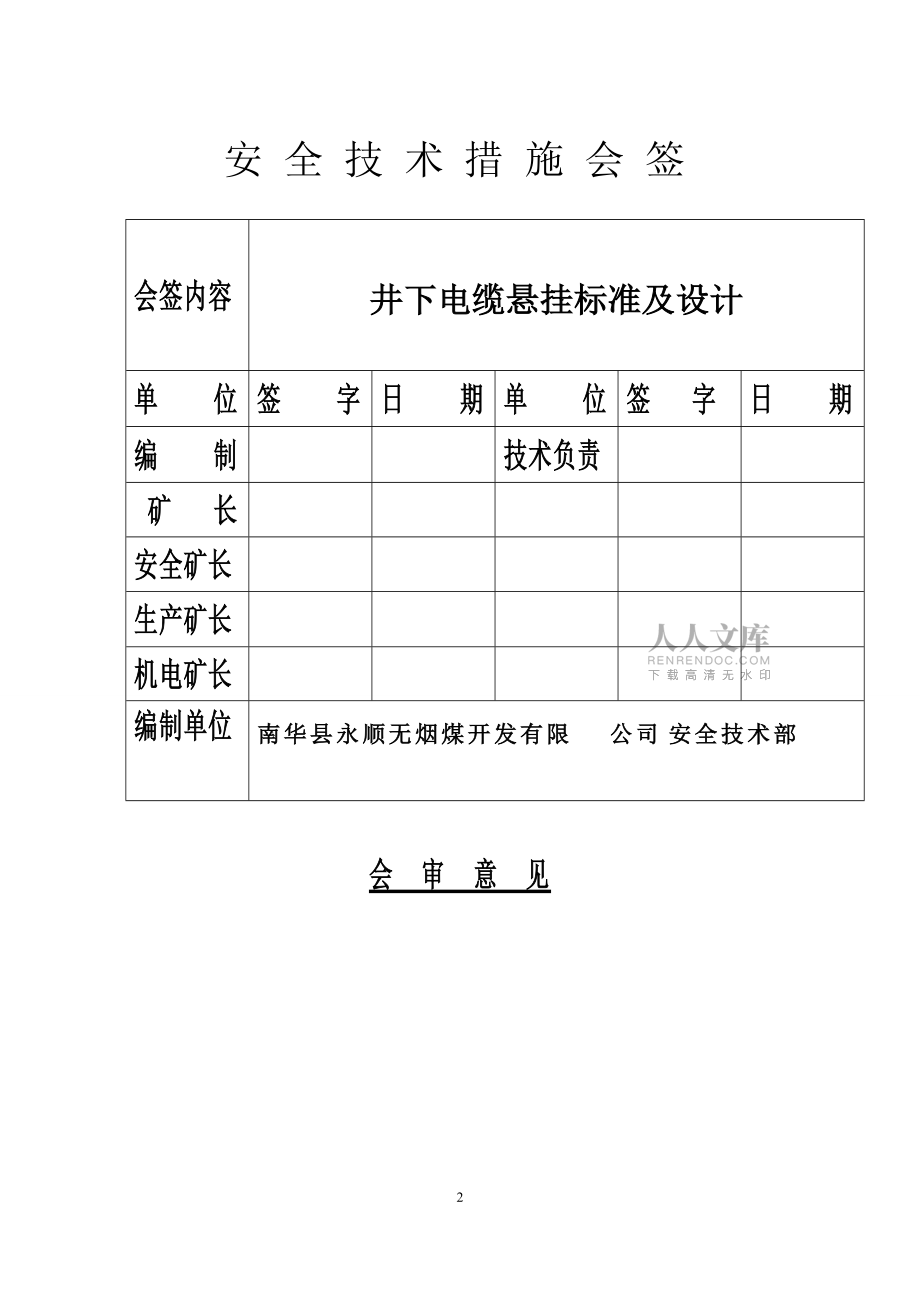

1、 南华县永顺无烟煤开发有限公司安全技术部（ 塘箐）矿井井下主运输大巷高低压电缆悬挂设计矿 长：叶 学 昌技术负责人： 汤克洪安全矿长：杨 双 生产矿长：郑 贤 寿机电矿长：亏 道 遥 编制单位：南华县永顺无烟煤开发有限公司 安全技术部编 制 人：郭 川编制日期：二一六年一十一月三日 安 全 技 术 措 施 会 签会签内容井下电缆悬挂标准及设计单 位签 字日 期单 位签 字日 期编 制技术负责 矿 长 安全矿长 生产矿长机电矿长编制单位南华县永顺无烟煤开发有限公司安全技术部会 审 意 见 规程措施贯彻学习表主持人时间地点贯彻学 习内容学习人员签字 永顺无烟煤开发有限公司塘箐矿井电缆悬挂标准及设计

2、 根据煤矿安全规程（2016版）、煤矿安全质量标准化标准及考核评级办法结合我塘箐矿实际情况，制订井下主运输大巷，高压和低压、监控信号电缆敷设及悬挂设计。一、电缆悬挂基本原则和要求1. 井下电缆必须悬挂。2. 在井下主要运输巷道或倾角在30°以下的井巷中，电缆应用电缆钩悬挂，在主井井筒或倾角30°及其以上的井巷中，电缆应用电缆卡固定。 3、同一地点或同一地段，同一根电缆只允许用同一类型电 缆挂钩悬挂。 4、水平巷道或倾斜井巷中悬挂的电缆，应有适当的弛度并能在意外受力时自由坠落。其悬挂高度应保证电缆在矿车掉道时不受撞击。电缆在意外受力时坠落时不落在轨道或运输机上。以免电缆受损伤

3、，造成重大事故。 5、在水平巷道或倾斜井巷内不超过3.0m，在立井内不超过6m。其它规定 、电缆不得挂在风管或水管上。 、电缆不得遭受淋水。 、电缆上严禁悬挂任何物件。 、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。、盘圈或盘“8”字形的电缆不得带电，但给采掘机组的供电电缆不受此限制。、高低压电缆敷设在巷道同一侧时，高低压电缆之间的距离应大于100mm。低压电缆之间的距离不得小于50mm。 二、塘箐矿井主要运输巷道电缆悬挂及要求在水平巷道或倾斜井巷内不低于1.8m，在主运输大巷和硐室内低于2m。电缆钩采用挂接金属钩固定方式活动固定。在各种巷道内电缆挂钩

4、间距保持在2m-2.5m。允许悬挂点的间距在±100mm范围内变动。横过巷道电缆（过风门处电缆）应使用电缆桥架和套管。 用电缆钩悬挂电缆时，各电缆钩的直径，必须与悬挂电缆的直径相互符合，严禁电缆钩直径过小，挤伤电缆。 高低压电缆在巷道同一侧敷设时应遵循高压电缆在下，低压电缆在上的原则，高压电缆之间以及低压电缆之间的距离不得小于50mm，高低压电缆相互的间距不得小于0.1m。同电压等级的电缆悬挂时，按截面大小，由下向上敷设。根据要求运输大巷高压使用(70型)XZ86-95/70、旋转型电缆挂钩双层。低压电缆使用(60型)XZ86-50/60电缆挂钩、旋转型电缆挂钩四层。监控信号线使用B

5、M68-T-10/18x8 防摆动型电缆挂钩。7.电缆在巷道壁凹凸明显的巷道中悬挂时，应因地制宜，用拉钢绞线（其规格是直径912mm的钢丝绳）的办法在巷道两凸出点打注锚杆，用花篮螺栓固定钢绞线并拉紧，再把电缆挂钩接到钢绞线上。8.通过风门、防火门、电气设备隔墙等敷设电缆时，应有穿墙套管保护，电缆穿过套管后用三合土或者橡皮泥密封。电气峒室备用套管应严密封堵。9.井筒和巷道内的电话电缆和监测电缆、通讯电缆采用专用通讯电缆钩吊挂，应同电力电缆分挂在井筒和巷道的两侧。因受条件所限不能分挂在两侧时，在巷道内应敷设在电力电缆的上方，并与电力电缆保持0.1m以上的距离。 10.电缆不应悬挂在压风管和水管上，

6、不得遭受淋水或滴水，在电缆上及电缆钩上严禁悬挂任何物件。电缆同压风管水管在同一侧敷设时，必须在管子上方，并保持0.3m以上的距离。此外电缆挂钩上严禁悬挂任何物件。11.电缆同胶皮风筒等易燃品应分挂在巷道两侧，否则相互之间应保持0.3m以上的距离。12.动力电缆的悬挂应有适当的垂度，且垂度一致，电缆悬挂高度距底板不低于1.5m。 13.电缆钩、电缆支架安装应牢固，地脚埋入深度不得小于0.2m。14.严禁用金属丝绑扎悬挂电缆。15.用电缆卡悬挂电缆时，应在电缆与卡箍之间加一层2-3mm的橡胶垫。16.无论高低压电缆都不得有打绞现象。 17.无论井上井下平行敷设的多根电缆接线盒应相互错开，并固定牢固

7、，确保不使接线盒两端的电缆受纵向拉力。接线盒不应遭受淋水。如确实在接线盒上方存在淋水现象，必须用风筒布等防水材料对接线盒进行防护，并对喇叭口外侧进行绑扎，接线盒调高，防止淋水沿电缆进入接线盒。接线盒吊挂时铭牌向外，支线喇叭口不得朝上。18.井上下高压铠装电缆定期进行巡检，不得有铠装层松散或严重锈蚀现象。 19.每一个高低压接线盒，电缆接线盒的每一分支电缆拐弯处及沿线每隔一定距离均应悬挂标识牌，注明电缆的编号、用途、截面和长度，以便识别。 20.井下进行电缆冷补工作时，必须将电缆上的煤泥等污物清理干净。冷补结束后，拆除模具检查冷补情况，不得存在砂眼、裂缝等情况。 21.井下进行巷道施工时，应由施

8、工单位将电缆防护好，严禁崩坏电缆。喷浆料及回弹料不得喷到电缆上。施工完毕后仍由施工单位将电缆恢复原状。 22.在井下巷道内运输超宽的大型材料或设备时，运输单位必须沿途检查运输路线，提前制定出防止挤伤或刮断电缆的安全防护措施。 23.井下电缆严禁出现鸡爪子、羊尾巴、明接头和电缆外皮破口，若出现上列情况的视为失爆。 24.悬挂的电缆要清洁卫生，各管理使用单位定期清扫。 25.严禁盘圈电缆或盘“8”字形电缆带点投运，但给采、掘机组供电电缆不受此限。 26、巷道同一侧挂有两根以上电缆时，不得交叉悬挂且松弛度保持一致，不得错钩吊挂，一个电缆挂钩只允许挂一根电缆。 27、电缆经过躲避硐室时要在躲避硐室上方

9、悬挂，拐弯处要平滑过渡，达到美观整齐,电缆改变敷设方向时，转弯处应有适宜圆弧，半径符合下列要求：A、铠装电缆要求：弯曲半径20倍电缆外径B、橡套电缆要求：弯曲半径10倍电缆外径。 28、付巷道电缆悬挂高度图 二O一六年一十一月二日 煤矿井下电缆悬挂标准1、 电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90°，即横平竖直。2、 电缆改变敷设方向时，要求成90°转弯，转弯处应有适宜的圆弧，半径符合下列要求： A、铠装电缆要求：弯曲半径20倍电缆外径。 B、橡套电缆要求：弯曲半径10倍电缆外径。3、 电缆悬挂点的间距在水平或倾斜巷道内不大于3m,在立井井筒内不超过

10、6m。4、 悬挂高度符合下列要求（以下高度以电缆钩最下方为准） 1、主要运输巷不低于1.8m。 2、掘进与回采巷道平巷悬挂不低于1.5m, 避难硐室与机电硐室处不低于1.8m。5、 悬挂应有适当驰度，一般以电缆拉直后自然垂下为宜。6、 一般规定 1、严禁用小电缆钩挂大电缆。 2、同一地点或同一地段同一根电缆只许用同一类型电缆钩。 3、巷道同一侧挂有2根以上电缆时，不得交叉，且驰度一致，不得错钩吊挂。 4、电缆钩一钩只许挂一根电缆。 5、电缆接线盒等电缆连接装置应单独固定牢固，不得让电缆受力。 6、通讯和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。7、 穿墙电缆穿管敷设，管两端必须用黄泥封堵。 七、电缆标志牌1、标志牌的内容：1）要求注有型号、电压、长度、始末端名称。2）字迹清楚不潦草，并与实际相符。标志牌的粘贴要求1） 箭头指向正确，即：箭头由电源侧指向负荷侧或受电端。2） 巷道内敷设的电缆每隔50m粘贴一个标志牌。3） 拐弯处或分支点以及电缆的接线盒两端，穿墙电缆
