![常用机械零件及proe建模_第1页](http://file3.renrendoc.com/fileroot_temp3/2021-12/12/26c54977-955c-49c2-a36b-4b811b8a7fcb/26c54977-955c-49c2-a36b-4b811b8a7fcb1.gif)
![常用机械零件及proe建模_第2页](http://file3.renrendoc.com/fileroot_temp3/2021-12/12/26c54977-955c-49c2-a36b-4b811b8a7fcb/26c54977-955c-49c2-a36b-4b811b8a7fcb2.gif)
![常用机械零件及proe建模_第3页](http://file3.renrendoc.com/fileroot_temp3/2021-12/12/26c54977-955c-49c2-a36b-4b811b8a7fcb/26c54977-955c-49c2-a36b-4b811b8a7fcb3.gif)
![常用机械零件及proe建模_第4页](http://file3.renrendoc.com/fileroot_temp3/2021-12/12/26c54977-955c-49c2-a36b-4b811b8a7fcb/26c54977-955c-49c2-a36b-4b811b8a7fcb4.gif)
![常用机械零件及proe建模_第5页](http://file3.renrendoc.com/fileroot_temp3/2021-12/12/26c54977-955c-49c2-a36b-4b811b8a7fcb/26c54977-955c-49c2-a36b-4b811b8a7fcb5.gif)
版权说明:本文档由用户提供并上传,收益归属内容提供方,若内容存在侵权,请进行举报或认领
文档简介
1、常用机械零件及常用机械零件及proe建模建模常用机械零件及proe建模 机械零件,又称机械元件,是组成机械和机器的不可分拆的单个制件,它是机械的基本单元。零件 构件 机构 机器机器执行任务的准确性和高效性,由相关运动的机构的稳定性决定。而机构的稳定性则由组成的零件(构件)的精度、强度以及装配决定。常用机械零件及proe建模 常用机械标件1.连接件(紧固件):螺丝,铆钉,垫片,销2.传动件:齿轮,同步轮,同步带,丝杆,链条,导轨3.轴系零部件:轴,联轴器,轴承4.气动元件:气缸,气动接头,电池阀5.其他:弹簧等常用机械零件及proe建模 1.连接件:螺丝,铆钉,垫片螺丝,螺柱,螺栓,螺钉常用机械

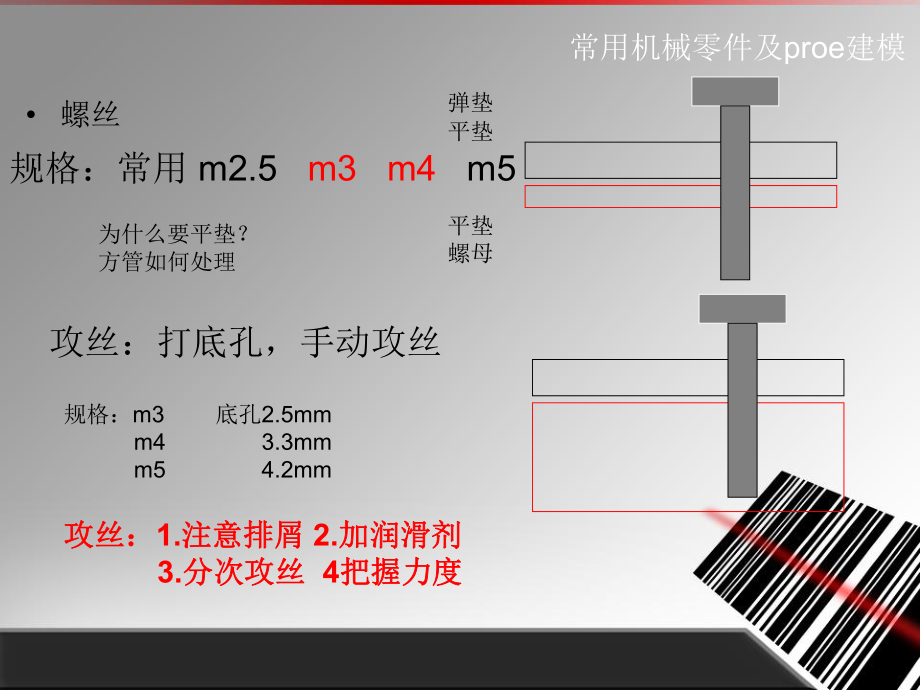

2、零件及proe建模 螺丝规格:常用 m2.5 m3 m4 m5攻丝:打底孔,手动攻丝弹垫平垫平垫螺母规格:m3 底孔2.5mm m4 3.3mm m5 4.2mm攻丝:攻丝:1.注意排屑注意排屑 2.加润滑剂加润滑剂 3.分次攻丝分次攻丝 4把握力度把握力度为什么要平垫?方管如何处理常用机械零件及proe建模 铆钉铆钉通常规格有2.4 / 3.2 / 4 / 4.8 / 5 / 6.4 六个系列.钉体长度为 6-8-10-12-14-16-18-20等优点:使用简单,连接牢固,美观,可承载负荷大缺点:不易拆卸铆钉枪:手动铆钉枪,电动铆钉枪,气动铆钉枪底孔: 2.42.5孔 3.23.3孔 4.
3、04.1孔 常用机械零件及proe建模 垫片&销平垫弹垫常用机械零件及proe建模传动件齿轮材料,齿形,模数,宽度,适用范围常用机械零件及proe建模同步带同步轮选型:HTD(圆弧齿)带齿受载后,应力分布状态较好,平缓了齿根的应力集中,提高了齿的承载能力。故弧齿同步带比梯形齿同步带传递功率大,且能防止啮合过程中齿的干涉常用规格:3m,5m,8m同步轮设计常用机械零件及proe建模轴系类零件选材:铝材,钢材配合:过盈,间隙加工:车削,铣削,转速,进给装配:轴承,轴承套法兰,轮轴,滑轮常用机械零件及proe建模联轴器刚性联轴器,弹性联轴器,万向节常用机械零件及proe建模弹性联轴器规格压紧式,夹紧式顶丝(机米,紧定螺钉,止付螺丝)常用机械零件及proe建模轴承深沟球轴承,滚针轴承,直线轴承,推力球轴承,杆端关节轴承常用机械零件及proe建模法兰轴承,法兰直线轴承冲压轴承法兰轴承,法兰直线轴承法兰轴承,法兰直线轴承冲压轴承常用机械零件及proe建模气动元件气缸电池阀气管气动连接件常用机械零件及proe建模气缸气缸的选择:缸径,行程单作用气缸双作用气缸常用机械零件及proe建模其他气缸无杆气缸旋转气缸气动手指常用机械零件及
