1、吉林移动通信有限责任公司室分工程电源及接地质量标准手册中国移动吉林公司工程建设部二。一五年九月1 总则 错误!未定义书签。2 分工界面 错误!未定义书签。3 相关依据 错误!未定义书签。4 系统供电要求 错误!未定义书签。市电引入基本规定 错误!未定义书签。电缆选型 错误!未定义书签。市电引入容量、引入电缆、交流配电箱配置 错误!未定义书签。新建站的220VT电引入容量、引入电缆、交流配电箱配置 错误!未定义书签 新建站的380VT电引入容量、引入电缆、交流配电箱配置 错误!未定义书签共址站的市电引入容量、引入电缆、交流配电箱配置. 错误 ! 未定义书签。新增交流配电箱工艺要求 错误!未定义书

2、签。5 系统接地要求 错误!未定义书签。接地基本规定 错误!未定义书签。设备保护地接地方式 错误!未定义书签。设备安装于室内并利用原有建筑物的接地系统的接地方式错误!未定义书签。设备安装于室外并利用原有建筑物的接地系统的接地方式错误!未定义书签。设备安装于室外新增接地系统的接地方式 错误!未定义书签。铜覆钢接地极 错误!未定义书签。接地线施工要求 错误!未定义书签。接地电缆规格要求 错误!未定义书签。6 施工注意事项 错误!未定义书签。181总则为规范吉林省分布系统工程引电、接地的规范性，特编制此标准手册。本手册 规定了室内分布系统、室外分布系统中有源设备引电、接地的通用要求及引接方法。 本规

3、范适用于吉林省室分工程，在协调设备安装位置时，要统筹考虑设备安装位置 的合理性和接地、引电的便利性。在工程建设中，严格执行本标准。本标准是中国移动通信集团吉林有限公司及各分公司进行室分工程建设所必须 遵循的基本原则和最低要求，并作为工程检查的参考依据。本标准手册最终解释权归属于中国移动通信集团公司吉林分公司工程建设部。2适用场景分布系统分为室内型和室外型，有源设备安装场景主要分为以下几类：(1)室内型有源设备安装位置 远离用户、人员稀疏场景：如弱电井、电梯间、仓库、棚顶等；距离用户近、人员密集场景：如走廊、教室、办公室等。(2)室外型有源设备安装位置 居民楼附近：如单元门雨搭上方或楼顶等； 居

4、民区园区内：如草坪、广场、路边、围墙上等；交通系统的监控杆上；路灯杆上，或一体化路灯杆、射灯内。3分工界面(1)建设单位负责外市电的引接(2) 设计院： 负责提出供电及接地方案； 负责新增交流配电箱的技术要求；负责引电相关电缆规格要求。(3) 集成商：负责设备安装位置、市电引入位置、地线引接位置及走线路由的协调；负责提供交流箱、负载断路器箱及其安装；负责业主市电引入点到交流箱、交流箱至负载断路器箱电缆的选配、布放; 负责负载断路器箱到RRUfe缆、RRL®地电缆的布放；共址站负责核实原有分路及线缆规格型号是否满足新增负载供电需求。(4)监理单位：负责工程质量的监督。4相关依据(1)国

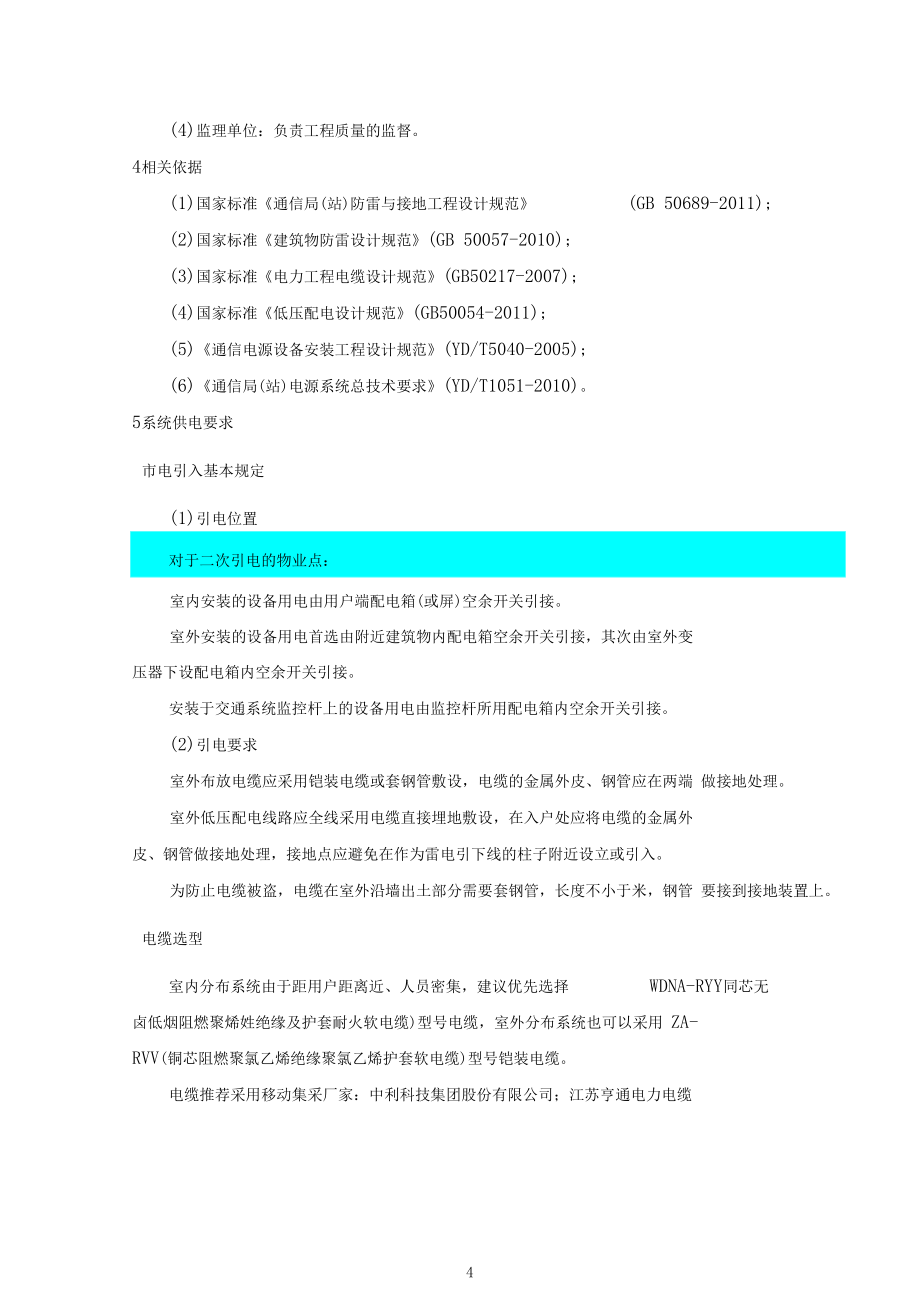

5、家标准通信局(站)防雷与接地工程设计规范(GB 50689-2011);(2)国家标准建筑物防雷设计规范(GB 50057-2010);(3)国家标准电力工程电缆设计规范(GB50217-2007);(4)国家标准低压配电设计规范(GB50054-2011);(5)通信电源设备安装工程设计规范(YD/T5040-2005);(6)通信局(站)电源系统总技术要求(YD/T1051-2010)。5系统供电要求市电引入基本规定(1)引电位置对于二次引电的物业点：室内安装的设备用电由用户端配电箱(或屏)空余开关引接。室外安装的设备用电首选由附近建筑物内配电箱空余开关引接，其次由室外变 压器下设配电箱内

6、空余开关引接。安装于交通系统监控杆上的设备用电由监控杆所用配电箱内空余开关引接。(2)引电要求室外布放电缆应采用铠装电缆或套钢管敷设，电缆的金属外皮、钢管应在两端 做接地处理。室外低压配电线路应全线采用电缆直接埋地敷设，在入户处应将电缆的金属外 皮、钢管做接地处理，接地点应避免在作为雷电引下线的柱子附近设立或引入。为防止电缆被盗，电缆在室外沿墙出土部分需要套钢管，长度不小于米，钢管 要接到接地装置上。电缆选型室内分布系统由于距用户距离近、人员密集，建议优先选择WDNA-RYY同芯无卤低烟阻燃聚烯姓绝缘及护套耐火软电缆)型号电缆，室外分布系统也可以采用 ZA-RVV(铜芯阻燃聚氯乙烯绝缘聚氯乙烯

7、护套软电缆)型号铠装电缆。电缆推荐采用移动集采厂家：中利科技集团股份有限公司；江苏亨通电力电缆有限公司；广州番禺电缆集团有限公司；中天科技海缆有限公司；江苏凯诺电缆集 团有限公司；鲁能泰山曲阜电缆有限公司。根据GB50217-2007电力工程电缆设计规范-附录C,涉及的电缆载流量见下 表,可参考。表13kV聚氯乙烯绝缘电缆允许持续载流量（铜芯）绝缘类型聚氯乙烯绝缘空气中 敷设聚氯乙烯绝缘直埋敷设护套无钢铠护套无钢铠护套有钢铠护套电缆导体最局， 作温度（C）70电缆芯数一芯二芯或四芯一芯二芯或一芯二芯或电缆导体 截回（mrri）2319一一一一34 1274640443946 035584955

8、4801574980687665617767107901 028852102891351161291125312310617514216913505156134203173196166市电引入容量、引入电缆、交流配电箱配置大部分场景不具备安装-48V电源系统的条件，采用市电交流 220V供电。新建电源系统由业主电源引入开关、市电引入电缆、交流配电箱（含电表） 、交 流配电箱输出电缆、RRUS备侧负载断路器、RRUJ备电缆、受电设备RRUfiMo根 据用户端市电类型分为380V输入及220V输入2种，分别见下图。说胡：耻我走京愿有嘎备史也更，招娥东新增/各及电费，虚或安乐塞里馔设备及电嬲,图室分

9、电源供电系统框图（220V输入）PEl IE巾 和月阿用表示匣有通番度电瓶，收令表示善殖出诉及电辘唐瑜表示厂京售供设备改电船 用靛季图室分电源供电系统框图（380V输入）对于仅有一台引电设备RRU!求的站点，无需增设交流箱，可由用户端空余 6A 分路直接引接至RRUS备附近的负载断路器盒，采用不小于电缆， RRUS备在负载 断路器处引电。必须保障设备前端有空开保护控制。新建站的220V市电引入容量、引入电缆、交流配电箱配置10A/220V、16A/220V、若RRUS备数量较多，则需配置配电箱。此类情况用户端配电箱（或屏）内空余分路多数为25A/220V、32A/220,其中以10A/220V

10、、16A/220V居多。此时新增交流配电箱，交 流配电箱输入由用户端配电箱（或屏）内空余分路引接，根据用户端空余分路大小 以及计划所带用电设备 RRU勺数量，配置新增交流配电箱的输入输出分路大小及数 量，交流箱输入端设置总电量计量表。用户端配电箱（或屏）内空余220V分路、市电引入电缆、新增交流箱的输入输 出分路配置之间的匹配见下表。表 新建站市电引入（220V）分路、市电引入电缆、交流箱分路配置表巾电引入要求新增父流配电箱要求最多可 带RR映量 （个）市电 引入分路220V市电引入 电缆线径（铜 芯）输 入分 路输出 分路防 雷分 路输出电 缆线径（铜 芯）10A3X4 或 2X 410 A

11、/2P6A/2P 3 路6A /2P3X316A3X4 或 2X 416 A/2P6A/2P 7 路10 A/2P3X725A3X6 或 2X 625 A/2P6A/2P11路15 A/2P3X1132A3X 10 或 2X 1032 A/2P6A/2P15路20 A/2P3X15注1：若用户端配电箱（或屏）内有保护地排，则采用3芯电缆，若用户端配电箱（或屏）内无保护地排，则市电引入电缆采用2芯电缆，同时交流箱保护地电缆单独布放，采用 1x6mm电缆。注2:考虑电缆的抗机械拉伸强度，新建站建议采用4mm及以上电缆作为总输入电缆。注3:配电箱内配置限压型 SPD最大通流容量为10KA,残压小于。

12、即：（1） RRUt1小于等于3个市电引入由用户端10A回路引接，引接电缆采用4mm电缆，配置1个10A/2P交 流配电箱，配电箱输出配置 6A/2P 3路，最多为3个RRIB电。（2） RRl量大于3个，小于等于7个市电引入由用户端16A回路引接，引接电缆采用4mm电缆，配置1个16A/2P交流配电箱，交流箱输出配置 6A/2P 7路，最多为7个RRIB电。（3） RRl量大于7个，小于等于11个市电引入由用户端25A回路引接，引接电缆采用6mm电缆，配置1个25A/2P交 流配电箱，交流箱输出配置 6A/2P 11路，最多为11个RRIB电。（4） RRl量大于11个，小于等于15个市电引

13、入由用户端32A回路引接，引接电缆采用10mm6缆，配置1个32A/2P交 流配电箱，交流箱输出配置 6A/2P 15路，最多为15个RRUft电。所有新增交流箱输出分路至单个 RRUJ备侧断路器电缆均采用3X电缆。新建站的380V市电引入容量、引入电缆、交流配电箱配置若建筑物内RRU设备数量非常多且按楼层或区域分散，并且用户端具备380V空余分路，则可采用引入380V总配电箱连接多个220V分配电箱的方式供电。在总 配电箱配置安装总电量计量表，分配电箱不需安装电量计量表。此类情况用户端配电箱（或屏）内空余分路多数为25A/380V、32A/380V、63A/380V。此时新增总配电箱和分配电

14、箱，总配电箱输入由用户端配电箱（或屏） 内空余分路引接，根据用户端空余分路大小以及计划所带用电设备RRU勺数量，配置总配电箱的输入输出分路大小及数量，分配电箱配置参照表。用户端配电箱（或屏）内空余380V分路、市电引入电缆、新增总配电箱的输入 输出分路配置之间的匹配见下表。表 新建站市电引入（380V）分路、市电引入电缆、总配电箱分路配置表市电引入要求新增总配电箱要求取多可带RRU数 量（个）市 电引入分路38 0V巾电 引入电缆线径（铜 芯）输 入分 路输出分路 （根据需求 配置）防 雷分 路输出 电缆线径（铜 芯）总配 电箱保护 地电缆线 径（铜 芯）25A4X625 A/3P16A/2P

15、 4 路10A/3P3X41X62832A4X1032A/3P16A/2P 6 路20A/3P3X41 X103663A4X2563A/3P25A/2P 7 路25A/3P3X61 X1672注1：表格中总配电箱输出分路大小及数量为参考， 可根据RRU备分布情况设置， 分配电 箱大小及输入电缆则根据总配电箱输出分路大小选择，可参考表格数据，总配电箱所带RRU总数不超过表中数据。注2：考虑电缆的抗机械拉伸强度，新建站建议采用4mm极以上电缆作为总输入电缆。注3:总配电箱内配置限压型 SPD最大通流容量为 40KA,残压小于4KV。即：(1) RRl量小于等于28个市电引入由用户端25A/3P回路

16、引接，引接电缆采用6mm电缆，配置1个25A/3P 总配电箱，总配电箱输出配置 16A/2P 4路，可为后端4个16A/220V分配电箱供电， 每个16A分配电箱可为7个RR3电，最多为28个RRUK电。(2) RRl量大于28个，小于等于36个市电引入由用户端32A/3P回路引接，引接电缆采用10mm4缆，配置1个32A/3P 总配电箱，总配电箱输出配置 16A/2P 6路，可为后端6个16A/220V分配电箱供电， 每个16A分配电箱可为7个RR3电，最多为36个RRUK电。(3) RRl量大于36个，小于等于72个市电引入由用户端63A/3P回路引接，引接电缆采用25mm4缆，配置1个6

17、3A/3P 总配电箱，总配电箱输出配置 25A/2P 7路，可为后端7个25A/220V分配电箱供电， 每个25A分配电箱可为11个RRIB电，最多为72个RRIB电。所有新增交流箱输出分路至单个 RRUJ备侧断路器电缆均采用3X电缆。共址站的市电引入容量、引入电缆、交流配电箱配置(4) 可参考新建站原则及配置方案核实。(5) 也可参照下表进行总分路大小及总输入电缆规格核实。表 共址站市电引入(220V)分路、市电引入电缆配置表RRIX计算市电引入总开关及引入电缆单机 功耗(W)数 量( 个)功耗 合计(W)总开关不 小于(A)Ft缆 截回 不？、于 (mm2)二芯电缆 截回不？、于(mm2)

18、4001400340028006400312001040041600104005200016400624001640072800164400832002544009360025444001 0400025464001144002546400148003266240013520032664001456003261040015600032610其他部分参考其他章节要求，如电缆要求为铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆等新增交流配电箱工艺要求箱体钢材厚度不小于2mm要求涂防腐亚光漆。 配电箱具备SPD要求SPD为限压型，总配电箱为B级防雷，最大通流容量 为40KA残压小于4KV；分配电箱为C级防雷

19、，最大通流容量为10KA残压小于。 在SPD勺引接线上，应用接空开，空开的标称电流不宜大于前级供电线路空开的1/。输入、输出分路参见表、。 配电箱可挂墙安装，上、下出线。 交流箱具备计量电表，电表精度级，内置互感器，若总配电箱配置安装总电 量计量表，则分配电箱不需安装电量计量表。 交流箱具备保护地排，孔数需要与输出分路数量对应。 新增断路器均采用微型断路器，C型脱扣曲线，短路分断能力10KA技术条 件满足低压开关设备和控制设备第 2部分断路器（GB）要求。 箱内电缆布线空间应满足要求，并考虑施工时的电缆曲率半径。 室外型交流箱在以上要求基础上，还需满足机箱防护等级应达到IP55,具有良好的防水

20、、防雨、防尘、防盗等措施。配电箱示意图如下，输入输出分路大小参考表、表。交流配电箱（220V）妙W露美tW(2P；精0开关（2P】PElj1:桁入开关大小,好密开关大小,输出开关大小及投量根祸需求碗米图220V配电箱示意图图380V配电箱示意图图3配电箱外观示意图外观示意图中，配电箱尺寸为参考尺寸，实际尺寸根据分路配置实际确定。6系统接地要求接地基本规定无论是利用原有接地系统还是新增接地系统， 均要求接地阻值满足 不大于10Q（ 在保证新增设备或新增设备所在建筑物位于接闪器（避雷针或避雷带等）的保 护范围内的情况下，尽量利用室分设备所在建筑的防雷接地系统，找到接地排或接 地端子箱。若原有建筑物

21、接地系统不满足接地阻值不大于 10Q的接地要求，或者新增设备 为室外安装并所在位置距离原有建筑物较远 （大于30米）时，采用新增接地系统方 式。接地引入线长度不宜超过30ml设备保护地接地方式设备安装于室内并利用原有建筑物的接地系统的接地方式根据原有接地排及接地端子箱位置按优先级排序情况如下： 就近原则，室分设备优先选择设备所在机房（或走线间或其他位置）内的原 有接地排引接保护地。 若用户端配电箱（或屏）内具备保护地排，则设备保护地可由箱内地排引接。若室分新增设备所在机房无接地排时，可利用附近机房或同层走线间内接地 排，在距离不超过30米的情况下，可分为两种情况，当这两点间距离较近且布放电 缆

22、方便，可采用室分新增设备保护地电缆直接引接的方式。另一种情况是当这两点 间不适合布放电缆可采用40mm*4mm镀锌扁钢至室分设备所在机房，室分新增设备 的保护地可接至热镀锌扁钢。 若找不到接地排，对于室内无法接地情况，可以采用从室外接地，引入室内 的方法给予解决，室外接地系统详见。若找不到接地排，则可以查找接地端子箱（等电位箱），一般是安装在建筑 物楼栋的各单元一层或高层建筑的电气专用电井内。一般接地端子箱附近能够找到 垂直接地干线（砸墙查找），找到后采用40mm*4m触镀锌扁钢焊接，引至室分新增 设备附近。室分新增设备的保护地可接至热镀锌扁钢。 凿取设备附近柱子，找到柱内钢筋，楼柱钢筋应选取

23、全程焊接连通的钢筋， 采用40mm*4mm镀锌扁钢焊接，引至室分设备附近。室分新增设备的保护地可接至 热镀锌扁钢。接地引入线应避免从作为雷电引下线的柱子附近引入。一般雷电引下 线沿建筑物四周均匀或对称布置。设备安装于室内新增接地系统的接地方式若原有接地系统阻值不满足或无接地系统，则需要在室外新增接地系统，设备保护地由新增接地系统引接。主要注意事项如下： 如果新增接地体与原有建筑物距离不超过 30米，则新增接地体应与周围建 筑物基础内钢筋焊接联通，连通点不少于 2点。 接地体上端距地面不宜小于。在寒冷地区接地体应埋设在冻土层以下。 在土 壤较薄的石山或碎石多岩地区应根据具体情况确定接地体埋深。垂

24、直接地体宜采用长度不小于的热镀锌钢材、 铜材、铜包钢等接地体，也可 根据埋设地网的土质及地理情况确定。垂直接地体间距不宜小于 5m,具体数量可以 根据地网大小、地理环境情况来确定。地网四角的连接处应埋设垂直接地体。 当城市环境不允许采用常规接地方式时，可采用接地棒接地的方式。水平接地体应采用热镀锌扁钢或铜材，水平接地体应与垂直接地体焊接连 通。除在混凝土中的接地体之间的所有焊接点外，其他接地体之间所有焊接点均应 进行防腐处理。 接地体采用热镀锌钢材时，其规格应符合下列规定：钢管的壁厚不应小于。角钢不应小于50mm*50mm*5mm扁钢不应小于40mm*4mm圆钢直径不应小于10mm 接地体采用

25、铜包钢、镀铜钢棒和镀铜圆钢时，其直径不应小于10mm镀铜钢棒和镀铜圆钢的镀层厚度不应小于。 接地装置的焊接长度，采用扁钢时不应小于其宽度的2倍，采用圆钢时不应 小于其直径的10倍。由新增接地体采用40mm*4mm镀锌扁钢焊接引至室分设备所在建筑物附近（此 段直埋，埋深不小于300mm,然后沿墙敷设至室分设备所在机房附近，再经孔洞布 放至机房内，新增室分设备的保护地可接至热镀锌扁钢，注意做好镀锌扁钢的防腐 处理、孔洞的封堵及孔洞的防水处理。设备安装于室外并利用原有建筑物的接地系统的接地方式根据现场情况按优先级排序情况如下： 利用楼顶避雷带，采用40mm*4m触镀锌扁钢焊接，引至室分新增设备附近。

26、 室分新增设备的保护地可接至热镀锌扁钢。热镀锌扁钢布放时避开建筑物四角。 查找接地端子箱（等电位箱），一般是安装在建筑物楼栋的各单元一层或高 层建筑的电气专用电井内。一般接地端子箱附近能够找到垂直接地干线 （砸墙查找）， 找到后采用40mm*4mm镀锌扁钢焊接，引至室分设备附近。室分新增设备的保护地 可接至热镀锌扁钢。 凿取设备附近柱子，找到柱内钢筋，楼柱钢筋应选取全程焊接连通的钢筋， 采用40mm*4mm镀锌扁钢焊接，引至室分新增设备附近。室分新增设备的保护地可 接至热镀锌扁钢。接地引入线应避免从作为雷电引下线的柱子附近引入。一般雷电引下线沿建筑物四周均匀或对称布置。设备安装于室外新增接地系

27、统的接地方式若原有接地系统阻值不满足，则需要新增接地系统，设备保护地由新增接地系统引接。主要注意事项如下： 如果新增接地体与原有建筑物距离不超过 30米，则新增接地体应与周围建 筑物基础内钢筋焊接联通，连通点不少于 2点。 接地体上端距地面不宜小于。在寒冷地区接地体应埋设在冻土层以下。 在土 壤较薄的石山或碎石多岩地区应根据具体情况确定接地体埋深。垂直接地体宜采用长度不小于的热镀锌钢材、 铜材、铜包钢等接地体，也可 根据埋设地网的土质及地理情况确定。垂直接地体间距不宜小于 5m具体数量可以 根据地网大小、地理环境情况来确定。地网四角的连接处应埋设垂直接地体。?当城市环境不允许采用常规接地方式时

28、，可采用接地棒接地的方式。?水平接地体应采用热镀锌扁钢或铜材，水平接地体应与垂直接地体焊接连 通。除在混凝土中的接地体之间的所有焊接点外，其他接地体之间所有焊接点均应 进行防腐处理。?接地体采用热镀锌钢材时，其规格应符合下列规定：钢管的壁厚不应小于。角钢不应小于50mm*50mm*5mm扁钢不应小于40mm*4mlm圆钢直径不应小于10mm?接地体采用铜包钢、镀铜钢棒和镀铜圆钢时，其直径不应小于10mm镀铜钢棒和镀铜圆钢的镀层厚度不应小于。?接地装置的焊接长度，采用扁钢时不应小于其宽度的2倍，采用圆钢时不应 小于其直径的10倍。?由新增接地体采用40mm*4m触镀锌扁钢焊接引至室分设备附近，室

29、分设备 的保护地可接至热镀锌扁钢。设备水泥台自做地网对于室外新建水泥台上安装室分设备场景，可在建设水泥台时敷设地网，多个 水泥台之间若不超过 30米，则相邻水泥台地网之间可采用热镀锌扁钢进行有效连 接，室分设备的保护接地由此地网的热镀锌扁钢引接。此场景下的地网建设方式可参照章节。铜覆钢接地极由于室分设备安装场景多，受场地大小及地面破坏程度限制，为便于施工，新建接地系统推荐使用铜覆钢棒材作为接地极。铜覆钢接地极数量至少2根，接地网接地电阻R& 10Q即可，若不满足，可再增加。主要内容如下：(1)铜覆钢材料铜覆钢是指钢芯体的表面被铜均匀包裹的材料，包括铜覆钢棒材、铜覆钢板材 以及铜覆钢线材。本方案采用铜覆钢棒材。(2)铜覆钢棒材要
