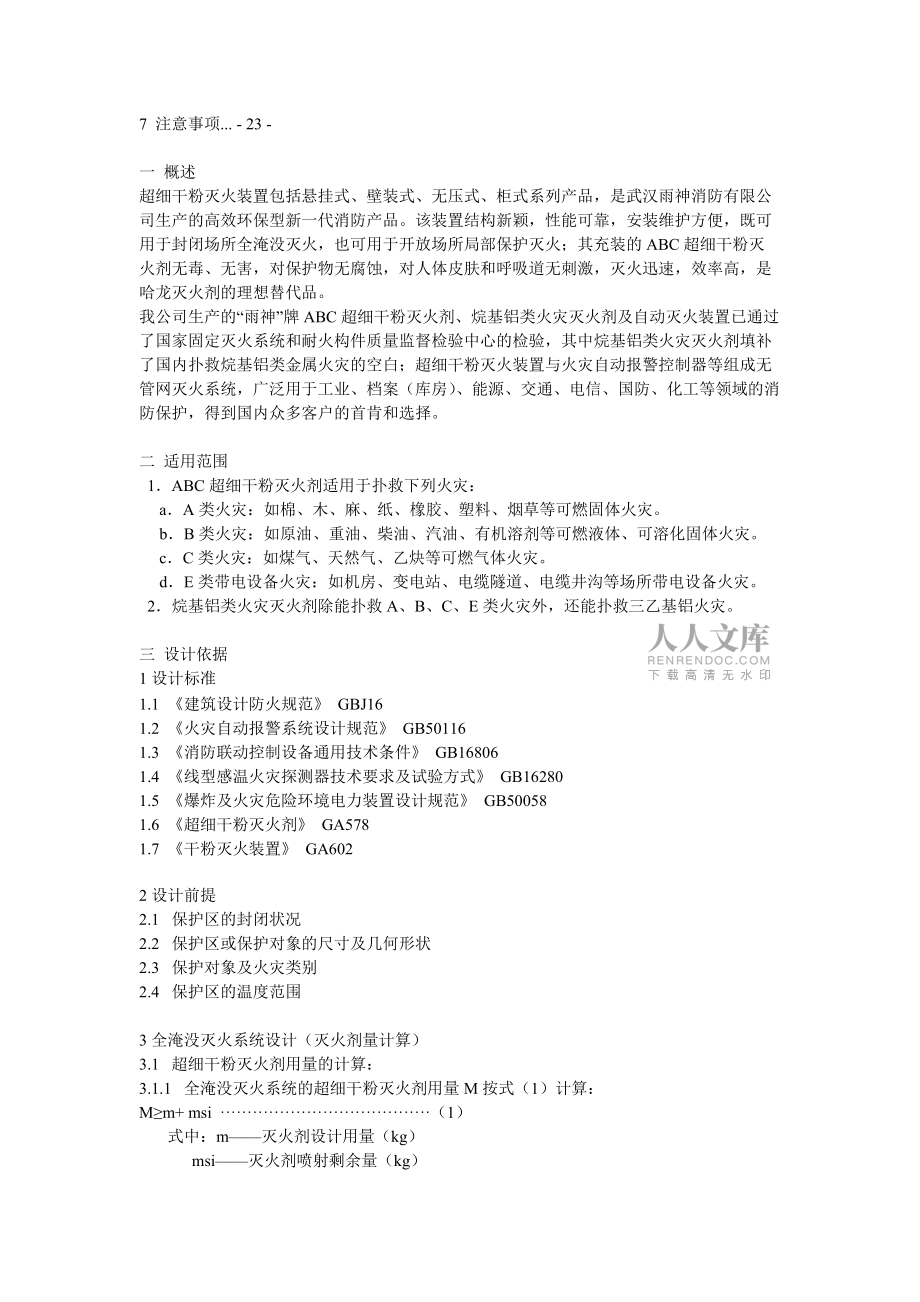

1、超细干粉无管网灭火系统设计安装手册  2011-07-19 21:52:39|  分类： 消防知识汇编 |  标签： |字号大中小 订阅   目录一 概述. - 1 -二 适用范围. - 1 -三 设计依据. - 1 -1 设计标准. - 1 -2 设计前提. - 1 -3 全淹没灭火系统设计（灭火剂量计算）. - 1 -4 局部应用灭火系统设计（灭火剂量计算）. - 2 -四 悬挂式自动灭火装置. - 2 -1 型号及主要性能参数. - 2 -2 悬挂式灭火装置组成. - 3 -3 悬挂式灭火装置的固定

2、. - 4 -4 悬挂式灭火装置的保护面积. - 6 -5悬挂式灭火装置的启动方式. - 6 -6 悬挂式灭火装置的安装. - 8 -7 产品应用场所. - 10 -8 维护. - 10 -五 壁装式灭火装置. - 10 -1 产品特点. - 10 -2 壁装式灭火装置结构与安装. - 10 -六 微型贮压悬挂式灭火装置. - 11 -1 型号及主要性能参数. - 11 -2 微型悬挂式灭火装置组成. - 12 -3 微型悬挂式灭火装置的几何尺寸（见下表）. - 12 -4 微型悬挂式灭火装置的应用. - 13 -七 无压式超细干粉灭火装置. - 14 -1 适用范围. - 14 -2 设计计

3、算. - 14 -3 产品型号和技术参数. - 15 -4 无压式灭火装置组成和工作原理. - 15 -5 车辆发动机舱应用. - 16 -6 工程应用. - 17 -7 安全要求. - 17 -八 柜式自动灭火装置. - 18 -1 简述. - 18 -2 型号及主要性能参数. - 18 -3 柜式灭火装置与报警系统组成无管网灭火系统. - 19 -4 安装与调试. - 21 -5 装置的使用. - 22 -6 维护与保养. - 22 -7 注意事项. - 23 -一 概述超细干粉灭火装置包括悬挂式、壁装式、无压式、柜式系列产品，是武汉雨神消防有限公司生产的高效环保型新一代消防产品。该装置结

4、构新颖，性能可靠，安装维护方便，既可用于封闭场所全淹没灭火，也可用于开放场所局部保护灭火；其充装的ABC超细干粉灭火剂无毒、无害，对保护物无腐蚀，对人体皮肤和呼吸道无刺激，灭火迅速，效率高，是哈龙灭火剂的理想替代品。我公司生产的“雨神”牌ABC超细干粉灭火剂、烷基铝类火灾灭火剂及自动灭火装置已通过了国家固定灭火系统和耐火构件质量监督检验中心的检验，其中烷基铝类火灾灭火剂填补了国内扑救烷基铝类金属火灾的空白；超细干粉灭火装置与火灾自动报警控制器等组成无管网灭火系统，广泛用于工业、档案（库房）、能源、交通、电信、国防、化工等领域的消防保护，得到国内众多客户的首肯和选择。二 适用范围  1

5、ABC超细干粉灭火剂适用于扑救下列火灾：     aA类火灾：如棉、木、麻、纸、橡胶、塑料、烟草等可燃固体火灾。     bB类火灾：如原油、重油、柴油、汽油、有机溶剂等可燃液体、可溶化固体火灾。     cC类火灾：如煤气、天然气、乙炔等可燃气体火灾。     dE类带电设备火灾：如机房、变电站、电缆隧道、电缆井沟等场所带电设备火灾。  2烷基铝类火灾灭火剂除能扑救A、B、C、E类火灾外，还能扑救三乙基铝火灾。三 设计依据1

6、 设计标准1.1  建筑设计防火规范  GBJ161.2  火灾自动报警系统设计规范  GB501161.3  消防联动控制设备通用技术条件  GB168061.4  线型感温火灾探测器技术要求及试验方式  GB162801.5  爆炸及火灾危险环境电力装置设计规范  GB500581.6  超细干粉灭火剂  GA5781.7  干粉灭火装置  GA6022 设计前提2.1  保护区的封闭状况2.2  保护区或保护对象的尺寸及几何形状2

7、.3  保护对象及火灾类别2.4  保护区的温度范围3 全淹没灭火系统设计（灭火剂量计算）3.1  超细干粉灭火剂用量的计算：3.1.1  全淹没灭火系统的超细干粉灭火剂用量M按式（1）计算：Mm+ msi  ····························&#

8、183;··········（1）       式中：m灭火剂设计用量（kg）             msi灭火剂喷射剩余量（kg）3.1.2  灭火剂设计用量m按式（2）计算  m=k× v   ·····

9、··································（2）        式中：K灭火剂全淹没灭火设计浓度（kg/ m3）    &#

10、160;         V防护区净容积（m3）3.1.3  超细干粉灭火剂全淹没灭火设计浓度k的确定：3.1.3.1  电缆沟、电缆夹层、变配电室、通讯机房、电子计算机房等场所，灭火剂全淹没灭火设计浓度宜取011 kg/ m3（1.2倍的最小灭火浓度，其中最小灭火浓度为0.095 kg/ m3）3.1.3.2  油库及一般化工产品库等场所，灭火剂全淹没灭火设计浓度宜取0.14 kg/ m3（1.5倍最小灭火浓度）3.1.3.3  图书、档案、文物资料库、烟草仓库等场所，灭火

11、剂全淹没灭火设计浓度宜取0.28 kg/ m3（3倍最小灭火浓度）3.1.4  灭火剂剩余量msi按式（3）计算msi=moi×koi·····································&

12、#183;·（3）式中：moi灭火剂充装量（kg）             koi灭火剂喷射剩余率（%）悬挂式超细干粉灭火装置剩余率取5%，柜式超细干粉灭火装置剩余率取15%3.1.5  超细干粉灭火剂用量确定后，选取适宜种类和规格的灭火装置组成灭火系统。灭火装置的灭火剂总量应不小于灭火剂用量M。相对封闭的空间且每个单独的灭火分区容积不大于2000 m3或面积不大于500 m2时，设计超细干粉无管网灭火系统宜采用全淹没方式，然后进行均匀分布。4 局部应用灭

13、火系统设计（灭火剂量计算）4.1  封闭空间的局部区域或非封闭空间及室外的保护对象，需采用局部应用灭火系统予以保护。4.2  计算灭火剂的用量时，一般按保护对象及局部保护区域的整体铅垂方向的投影面积的总和的1.1倍计算，使灭火装置保护面积的总和不小于被保护对象的投影面积。4.3  灭火装置一般采用正方形或长方形进行布置，应确保灭火剂喷射时，能使燃烧物的表面完全被覆盖。4.4烷基铝类火灾灭火剂应用于烷基铝类化工危险区保护时，一般按局部保护方式设计，每平方米用量为5kg，若防护区危险系数较高或复杂时，每平方米用量可适当增加。四 悬挂式自动灭火装置1 型号及主要性能参数

14、1.1  型号标记F  Z   X  A  X/1.2 - XC 自定义：X灭火剂量关系：如：2即灭火剂量两倍，类推。C超细干粉；贮压式压力值：1.2MPa灭火装置规格：kg灭火剂种类：（ABC为A，BC为B）灭火装置的安装方式：X悬挂式；B壁装式灭火装置 干粉标记示例：灭火剂量为10kg，灭火剂种类为ABC超细干粉的贮压悬挂式灭火装置，其型号表示为：FZXA-5/1.2-2C。1.2  主要性能表1  ABC超细干粉悬挂式灭火装置性能规格型号FZXA3/1.2-CFZXA5/1.2-CFZXA5/1.2

15、-2CFZXA5/1.2-3C灭火剂量（kg）351015全淹没保护空间（m?）3356112169局部应用保护面积（）12162535安装高度（m）24242628喷射剩余率（%）5有效喷射时间（s）5101520氮气充装压力（Mpa）1.2水压试验压力（Mpa）2.1适用温度范围（）玻璃球感温-10+55；易熔合金感温-40+55 2 悬挂式灭火装置组成2.1  灭火装置的组成悬挂式超细干粉灭火装置主要由灭火剂贮罐、超细干粉灭火剂、喷头、感温元件、引发器、压力指示器等组成。见图1图1  悬挂式灭火装置结构示意图2.2  集热罩和反馈信号2.2.1&#

16、160; 带集热罩的悬挂式灭火装置是在灭火剂储罐外面加装一个方形外壳，底部成凹形可以集中保护区上升的热量，有利于灭火装置快速启动，罩内装有反馈信号器，一般一个保护区设置一具带反馈信号的灭火装置，向报警主机反馈真实的释放信号；也可以全部采用带集热罩的灭火装置。2.2.2  带集热罩的贮压悬挂式超细干粉灭火装置主要由灭火剂贮罐、集热罩、喷头、启动器、压力指示器、讯号反馈器及接线端子等组成。见图2图2  带集热罩和反馈信号灭火装置结构示意图灭火装置电路接线端子接线方法见图31、2脚为（火灾）启动电源DC24V    5、6脚为反馈信号输出

17、  3、4脚为空图3  灭火装置电路接线端子接线图3 悬挂式灭火装置的固定3.1直喷悬挂式装置的固定灭火装置采用内膨胀螺栓与M12丝杆予以固定。安装时，按设计图纸规定的位置，将内膨胀螺栓固定在保护区上方混凝预制板上，然后用M12丝杆将灭火装置与内膨胀螺栓旋紧固定即可。见图4图4  悬挂式灭火装置（直喷）安装示意图 3.2带斜喷、双喷弯头的悬挂式灭火装置的固定在灭火装置固定时，采用内膨胀螺栓予以固定。安装时，按设计文件规定的位置，将内膨胀螺栓固定在保护区上方混凝预制板上，再将灭火装置上部的丝口对准螺丝拧紧，喷头朝向被保护物，用螺母锁紧装置，使之不能转动。见

18、图5 图5  悬挂式灭火装置侧喷安装示意图3.3  悬挂式灭火装置在吊顶夹层内安装一些防护区内（如计算机房、档案室等）进行了室内装修，房屋内有吊顶，这时如设计安装悬挂式灭火装置，必须要求吊顶采用活动式吊顶，以便于灭火装置的安装及今后的维护保养，吊顶内层高应大于40cm，灭火装置的安装位置必须定在活动吊顶板（如正方形石膏板）的中心，安装时将石膏板拆下，在中心位置挖出直径为7cm的圆洞，将灭火装置的喷头从圆洞中露出，调节灭火装置的高度刚好将喷头露出，安装如图6，安装完成后，在喷头上方安上由两个半圆组成的塑料卡，使挖洞处美观好看。 图6  悬挂式灭火

19、装置在吊顶夹层内安装示意图 3.4  悬挂式灭火装置的几何尺寸表2  装置外形尺寸参数序号规格及型号尺寸参数（mm）外观形状1FZXA3/1.2-C?295×265（h）椭圆形2FZXA3/1.2-C320×320×320正方形集热罩3FZXA5/1.2-C?335×300（h）椭圆形4FZXA5/1.2-C350×350×355正方形集热罩5FZXA5/1.2-C?163×510（h）圆柱形6FZXA5/1.2-2C?320×485（h）椭圆形7FZXA5/1.2-3C?320

20、15;630（h）椭圆形 3.5  悬挂式灭火装置的安装高度超细干粉是一种可以弥漫于整个空间的细微粉末，在全淹没应用时，一般不考虑安装高度，但当保护区高度超过8m时，可分二层布置，这样有利于灭火剂能迅速达到均匀的灭火浓度；在局部保护应用时，其灭火装置喷口到保护物顶面的最佳距离为不大于4m，当保护距离超过时可考虑采用支架下降灭火装置，也可以增大灭火装置规格（灭火剂量）来解决安装高度，如基本设计FZXA5/1.2-C型（5kg）装置，改用FZXA5/1.2-2C型（10kg）装置，可将安装高度提高至6m，来达到相同的效果（见灭火装置性能表1）。 4 悬挂式灭火装置的保

21、护面积同一规格的悬挂式超细干粉灭火装置安装在同一高度下，每个喷头所喷射的灭火剂保护面积相等（灭火剂量减少时，保护面积应相对缩小；反之，灭火剂量和安装高度增加，则保护面积适当增大，见灭火装置性能表1），当保护物为易复燃的或现场情况复杂时，应适当增加灭火剂的剂量；保护电缆桥架时，喷射距离不够可选用带弯头侧喷对准桥架喷射，灭火剂在反弹的情况下会沿着电缆桥架的走向弥漫，保护电缆桥架时，按四米左右的间距进行均匀分布。 图7  5kg悬挂式灭火装置保护面积示意图 表3  悬挂式灭火装置有效保护面积产   品   名

22、  称型 号 及 规 格保 护 面 积悬挂式超细干粉灭火装置FZXA3/1.2-C12FZXA4/1.2-C14FZXA5/1.2-C16FZXA5/1.2-2C25FZXA5/1.2-3C35 5悬挂式灭火装置的启动方式悬挂式灭火装置的启动方式有多种：A、温控启动   B、热引发启动   C、电引发启动。5.1  温控启动5.1.1  全淹没保护区空间较小，且满足如下要求时，无管网灭火系统可采用温控启动方式启动：a、防护区设计所需悬挂式灭火装置的具数少于8具（含8具）；b、火灾时，燃烧物（如汽油）能在短时间内将防

23、护区温度明显上升，使悬挂式灭火装置感温元件较快动作。5.1.2  喷头感温元件的确定5.1.2.1感温元件为玻璃球5.1.2.2感温元件公称温度的确定：感温元件公称温度=防护区最高环境温度+30表4  感温元件选择表公称动作温度57687993141最高环境温度27384963111感温元件颜色橙红黄绿兰 5.1.2.3  感温元件温控启动工作原理火灾时，当环境温度超过喷头感温元件公称动作温度，玻璃球受热膨胀破裂，喷头上的压板受粉罐内压力推动脱落，灭火剂在驱动气体作用下快速喷出灭火。5.2  热引发启动5.2.1当防护区灭火装置具数较多或火灾时

24、防护区环境温度上升较慢，且不宜采用电引发启动时，灭火装置可采用热引发启动方式启动（如电缆隧道、夹层，配电柜等场所）。5.2.2热引发启动装置的组成热引发启动装置主要由热敏线及套在灭火装置玻璃球感温元件上的热引发启动器等组成。5.2.3热引发启动工作原理火灾时，明火引燃保护物附近的热敏线，瞬间将热源传递到灭火装置，启动器动作，玻璃球感温元件受热膨胀破裂，开启喷头喷放灭火剂灭火。5.3  电引发启动5.3.1  当防护区采用火灾报警控制系统时，灭火装置可采用电引发方式启动。5.3.2  电引发启动装置的组成灭火装置的电引发启动装置主要由套在灭火装置玻璃球感温元件上的电

25、引发启动器组成，该装置与火灾报警控制系统相连。5.3.3  电引发启动工作原理火灾时，火灾报警控制系统探测到火情，经报警灭火控制器确认并发出灭火指令给模块，输入输出模块动作接通灭火装置上的启动器电源，致使玻璃球感温元件受热膨胀破裂，开启喷头喷放灭火剂灭火。5.3.4        电控启动系统控制工作程序火情感温探测器感烟探测器人员发现火灾报警控制器电气手动紧急启动紧急停止灭火控制器火警显示（声光报警）延时设备联动（关闭电源、风机、防火阀等）启动器动作喷头喷放灭火剂灭火释放反馈释放显示图8  电控启动系统

26、控制工作程序流程图5.3.5  电引发启动灭火系统有自动、电气手动两种控制方式。 自动灭火：将灭火控制器控制方式设置于“自动”位置时，系统处于自动控制状态。防护区发生火灾时，灭火控制器接受到火灾探测器两个独立的火灾信号后发出声光报警信号，延时30秒后，启动灭火控制器喷放灭火剂灭火，讯号反馈器向控制器反馈灭火剂已释放信号。 电气手动灭火：将灭火控制器方式设置于“手动”位置时，系统处于电气手动控制状态。防护区发生火灾时，按下灭火控制器或手动控制盘上的启动按钮，即可按规定程序启动灭火系统灭火。 紧急停止：灭火系统自动或手动启动后，在设定的延迟时间内按下紧急停止按钮，灭火装置可停止启动。6

27、悬挂式灭火装置的安装6.1  安装前的检查灭火装置安装施工前，应按照下列要求进行检查：a、灭火装置的型号、规格、数量应符合设计文件的要求，并贴有产品合格证；b、灭火装置上的铭牌应清晰、完整；c、装置应无碰撞变形及其它机械性损伤；d、压力指示器应指示在绿色区域内。6.2  温控启动灭火装置的安装6.2.1  灭火装置不应安装在下列场所或位置：a、临近火源、热源处；b、经常受到震动、冲击的位置；c、容易被雨淋、水浇或水淹处。6.2.2  灭火装置的安装应按下列要求进行：6.2.2.1  灭火装置的安装的位置应符合有关设计文件的要求；6.2.2.2&

28、#160; 灭火装置固定时，喷头应朝下，安装时应注意保护喷头上的感温元件；6.2.2.3  灭火装置的安装方式：将内膨胀螺栓与M12丝杆旋转固定在保护区上方的混凝预制板上，再将灭火装置上部旋入M12丝杆中即可。6.3  热引发启动灭火装置的安装6.3.1  灭火装置热敏线的连接及固定6.3.1.1  灭火装置间热敏线的连接及固定a、热敏线的连接：以设计文件划分的区分为单位，各区的灭火装置，采用热敏线相连。各连接处的热敏线采用缠绕或绞合的方式相接，用绝缘的胶布包扎，再用细塑料扎带扎紧，去掉过长的塑料头。b、热敏线的固定：灭火装置间热敏线的固定方式见图9图9

29、  悬挂式灭火装置用热敏线连接安装示意图 6.3.2  灭火装置热敏线与电缆之间的安装6.3.2.1主热敏线的固定主热敏线的固定见图10图10  悬挂式装置用热敏线连接应用于电缆隧道及桥架示意图 6.3.2.2  主热敏线的布置a、当灭火装置处于两排电缆桥架中部上方时，以设计图纸中要求同时启动的灭火装置为一组（一般取58具为一组，双排电缆桥架在中间位置安装时用直喷灭火装置），每组灭火装置应向两旁电缆桥架各延伸的主热敏线应不少于两根。见图11图11 悬挂式灭火装置用热敏线连接分组启动示意图 b、当保护区设计图纸中只设计了一排灭

30、火装置时，应向左右电缆桥架各延伸一根主热敏线。6.3.2.3  电缆桥架各层热敏线的布置在电缆桥架各层的上部，用长度不小于一米（实际长度根据各层电缆的粗细及根数确定）的热敏线，将中间缠绕在主热敏线上34圈，用绝缘胶布包扎，再用塑料扎带扎紧。支热敏线两端反向呈S型敷在电缆上，用塑料扎带固定（热敏线须敷设在电缆桥架的高压电缆层面）。6.3.3  注意事项：a、安装现场严禁明火；b、安装中应注意保护灭火装置上的喷头部件；c、灭火装置感温元件上的热敏线，应在保护区其它零件安装完毕，检查无误后，才能与主热敏线相连。6.4  电引发启动灭火装置的安装6.4.1  电

31、控悬挂式灭火装置均可与市场上通用型自动报警控制系统连接（火灾报警控制器），组成无管网灭火系统，安装时必须按设计要求布线，报警设备的安装按其说明书要求进行，启动灭火装置的电源启动线必须在报警系统调试合格且运行一周以上后，确认没有误报的情况下再接通；单具灭火装置或多具灭火装置与报警系统连接见图12图12  悬挂式灭火装置与报警系统连接示意图6.4.2  安装要求a、灭火装置的安装位置应符合设计文件的要求。b、多具灭火装置上的电引发启动器间采用并联方式连接。启动电源其额定输出电压为DC24V，额定输出电流应不小于多具灭火装置电引发启动器所需电流的总和（每具灭火装置电引发启动器启动

32、电流为0.4A）。c、火灾报警控制系统的安装应符合有关国家标准及工程设计文件的规定。7 产品应用场所悬挂式灭火装置应用场所比较广泛，主要如：电缆隧道、电缆夹层、计算机房、发电机房、档案室（库房）、配电房、地下液压站、通讯机站等工业和民用建筑。8 维护8.1  灭火装置一经开启或发现压力指示器指针指向红色区域时，必须重新再充装。8.2  每年至少应对灭火系统进行一次功能性试验检查。8.3  使用单位应建立维护管理制度，由专人负责定期检查和维护。8.4  灭火装置每次再充装或每五年应对灭火剂贮罐进行水压试验。水压试验不合格不允许再使用。8.5  在

33、充装时所用灭火剂必须是超细干粉灭火剂。五 壁装式灭火装置1 产品特点壁装式灭火装置与悬挂式规格型号相同，多种种启动方式（温控、电引发、热引发），主要区别时安装方式不同，根据现场环境的需要，当一些保护物有必要进行侧面保护或一些保护区无法吸顶安装时，可选择壁装式，其特点是针对性强，美观实用，安装灵活且方便。2 壁装式灭火装置结构与安装壁装式灭火装置的灭火剂储罐为圆柱形简体，一般为单具实用，也可根据装饰要求，在灭火装置外加装金属方形外壳，在方形外壳内一般设置两具灭火装置（亦可单具）。安装时用膨胀螺丝固定与墙壁上；启动方式采用电引发启动或热引发联动。产品结构及安装见图13图13  壁装式灭火

34、装置结构及安装示意图六 微型贮压悬挂式灭火装置1 型号及主要性能参数1.1  型号标记F  Z   X   A  X /1.2 -CX 自定义：C超细干粉；/X:灭火剂量与规格关系：如：/10即灭火剂量为规格1/10，类推。贮压式压力值：1.2MPa灭火装置规格 kg灭火剂种类：（ABC为A，BC为B）灭火装置的安装方式：X悬挂式；B壁装式灭火装置 干粉    标记示例：灭火剂量为0.6kg，灭火剂种类为ABC超细干粉的微型贮压悬挂式自动灭火装置，其型号表示为：FZXA3/1.2-C/

35、5。1.2  主要性能表5  悬挂式灭火装置性能规格型号FZXA3/1.2-C/10FZXA3/1.2-C/5灭火剂量（kg）0.30.6全淹没保护空间（m?）3.36.6局部应用保护面积（）1.01.5喷射剩余率（%）5有效喷射时间（s）520氮气充装压力（Mpa）1.2水压试验压力（Mpa）2.1适用温度范围（）-10+55或-40+552 微型悬挂式灭火装置组成2.1  圆柱形微型悬挂式灭火装置圆柱形微型灭火装置小巧玲珑，是专为配电柜、档案柜等量身定制的消防产品，一些保护区内虽安装了灭火装置，但由于铁柜的遮挡，柜内会员很难被及时扑灭，也因为一些小火发现不及时

36、而引起大火，微型悬挂式灭火装置可以安装于柜内，采用热敏线探测真实火灾，无人值守的情况下，能准确及时扑灭初期火灾；圆柱形微型灭火装置一般为壁装式，用支架固定或在灭火剂储罐外加方形外壳，直喷或侧喷根据保护物情况选定；装置组成见图14。图14  圆柱形微型悬挂式灭火装置结构示意图 2.2  椭圆形微型悬挂式灭火装置（车用、厨房型）这种装置是在悬挂式灭火装置的形式上缩小的产品，主要用于狭小空间，如厨房无烟灶台或汽车发动机舱内，也可安装于货架上，功能和启动方式同悬挂式灭火装置相同；装置组成见图15。图15  微型悬挂式（车用）结构图 3 微型悬挂式灭火装

37、置的几何尺寸（见下表）表6  装置外形尺寸参数序号规格及型号尺寸参数（mm）外观形状1FZXA3/1.2-C/10?160×175（高）椭圆形2FZXA3/1.2-C/5?90×300（高）长方形外罩3FZXA3/1.2-C/5?160×175（高）椭圆形4FZXA3/1.2-C/5?90×300（高）长方形外罩4 微型悬挂式灭火装置的应用4.1  柜用    长方形灭火装置主要应用于柜内灭火，如电源柜、配电柜、档案柜（架）、设备柜等内部灭火保护，安装时选择柜内上方一角，支架用拉铆钉固定，灭火装置用专用卡

38、扣锁紧，一般使用热引发启动，将热敏线下端缠绕在容易起火的电线或物品上，只要保护物产生火源，引燃热敏线，装置即快速启动灭火，不会产生误动作；热敏线用塑料扎带捆扎，安装方便美观。4.2  车用4.2.1   椭圆形灭火装置主要应用于客车发动机舱和无烟灶台或狭小空间（如地板下夹层、货柜内）灭火，灭火装置固定安装在汽车发动机舱内或厨房无烟灶台上，在无人值守的情况下，对发动机舱室实行全天候自动监测，一旦发生火灾，瞬间启动，喷射灭火剂灭火；适用于后置发动机客车安装和使用。安装方式见图16。图16  贮压式车用灭火装置组成及安装图4.2.2  &#

39、160;     车用、厨房型主要性能参数（见下表）表7  车用、厨房型灭火装置主要性能参数表型号及规格灭火剂量（kg）全淹没保护空间（m?）局部应用保护面积（）启 动方 式喷  射时间（s）灭火时间（s）工作压力Mpa（20）水压试验MpaFZXA3/1.2-C/100.33.31.0自动511.22.1 图17  贮压式车用灭火装置在后置发动机舱安装示意图4.2.3  说明使用热引发启动时，只要保护区内发生的火灾将热敏线引燃，无论保护区的环境温度是否达到灭火装置的设定值，灭火装置都自动启动灭火；火灾使

40、保护区环境温度达到灭火装置设定值，无论热敏线是否引燃，灭火装置也都是自动启动灭火。4.2.4  安装与维护1每辆大客车配备2-3具FZXA4/1.2-C/10型超细干粉灭火装置。2用安装支架将灭火装置固定在汽车发动机舱内，喷头朝下，并尽量对准保护对象。螺栓应紧固，以防受振后松动。3用热敏显卡将各灭火装置喷头连接起来，热敏线固定在保护对象上方。4安装时必须避免明火操作。5经常检查灭火装置，若发现压力指示器指针低于绿色区，或一经开启，必须重新充装。6灭火装置每次再充装或每五年须经2.1Mpa水压试验，合格后，方能继续使用。7维护充装，须由具有资格的专业厂家进行。8运输时应轻装轻放，防止碰

41、撞。避免曝晒，雨淋。贮存库房应干燥通风。 七 无压式超细干粉灭火装置由于无压式超细干粉灭火装置产品本身的先进性，它的应用技术科技含量很高，安装虽然简单，但不同场所的配置、安装与传统消防产品截然不同，对关键设施、易燃易爆场所无人值守，全天候监控，无源自发启动，没有误动作，可靠性高。1 适用范围无压式超细干粉灭火装置及系统，主要应用于工业。、能源、交通、电信、化工等领域的火灾，如：电力、冶金、石化等行业的电缆通廊、隧道、夹层、竖井、变压器、配电柜（室）、发电机房、各类车船发动机舱；通讯基站，仓库，空调机房等等。2 设计计算2.1  设计方法及一般规定2.1.1  电缆

42、设施、储物仓库和机电设备间等场所配备的灭火装置应按分区应用或局部应用方式设计，无人值守场所应选用热引发启动无压式超细干粉灭火装置，有人值守的场所应选用电引发启动无压式超细干粉灭火装置；如选用电引发启动无压式超细干粉灭火装置，灭火系统须设置为接受两个独立的火灾信号后才能启动。2.1.2  车辆发动机舱、机电柜等配置灭火装置时，应按全淹没应用方式设计，一般选用热引发启动无压式超细干粉灭火装置。2.2  设计基本参数2.2.1  设计基本参数应根据应用场所和保护对象确定。2.2.2  设计喷射强度、设计喷射密度和喷射时间见下表表8 无压式超细干粉灭火装置设计基

43、本参数表保护对象设计喷射强度kg/s.设计喷射密度kg/s. m?喷射时间s电缆设施、储物仓库、机电设备间0.32 1车辆发动机舱、机电柜 0.281 2.3  灭火剂用量计算超细干粉灭火剂设计用量按下式计算：M=K1*K2*K3*q*S*tM超细干粉灭火剂设计用量kgS（V）保护对象计算面积或体积，（m?）q设计喷射强度或设计喷射密度，kg/s.（kg/s. m?）t喷射时间，取t=1sK1=考虑超细干粉灭火剂分布不均匀系数，取K1=1.1K2=超细干粉灭火剂耗损系数，取K2=1.2K3=安全系数，取K3=1.23 产品型号和技术参数3.1型号标记F

44、 Z  X  AX  X MCX 自定义： X:灭火剂量与规格关系：如：2即灭火剂量为规格之两倍，类推。MCX超细干粉灭火。灭火装置规格 X kg灭火剂组成：（ABC为A，BC为B）灭火装置的安装方式：X悬挂式；B壁装式灭火装置 干粉标记示例：灭火剂量为6kg，灭火剂种类为ABC超细干粉的无压式灭火装置，其型号表示为：FZXA3-2MCX.3.2技术参数表9无压式超细干粉灭火装置产品基本技术参数表型     号适   用场   所灭 火剂 量（kg）装置毛重（kg）

45、外形参考尺寸（mm）最大安装净空高度保护范围使用温度开口最大直径高度单个安装多个安装FZXA0.3-MCX发动机舱0.31.516576 1.0-40+85FZXA3- MCX工程用362401504m 104-40+85FZXA3-2 MCX692802706m158-40+85FZXA3-3 MCX9122803448m2012-40+85FZXA3-4 MCX121528046010m2515-40+85 4 无压式灭火装置组成和工作原理超细干粉无压式灭火装置主要结构由启动器、超细干粉灭火剂和壳体三部分组成（见图），灭火原理是：当装置收到热敏线传递的火灾信号，热引器动

46、作（或通过火灾探测系统探测到火灾信号，火灾报警控制器给灭火装置发出灭火指令，电引发器动作，系统工作程序与前面悬挂式灭火装置的系统图相同），使启动器内的固态气体发生剂瞬间产生大量气体，高压气体将装置底部的铝箔冲破，并将超细干粉灭火剂高速送入火场全部淹没被保护对象。（见图18）图18 无压式超细干粉灭火装置图 5 车辆发动机舱应用5.1 配置原则5.1.1小轿车:安装FZXA0.3MCX型灭火装置2具.5.1.2大客车:前置发动机需要配置FZXA0.3MCX型灭火装置2-3具;后置发动机配置FZXA0.3MCX型灭火装置3-4具.5.1.3特种车(包括军用装甲车、火车上的机车车头、油罐车

47、、大卡车等)：这些车型的发动机舱室面积较大，需要根据不同保护对象的容积大小选择相应型号的灭火装置。5.2安装要求A、小轿车1）安装方法： 如果同时选用手动和自动两种启动方式，灭火装置安装完成后，还要将手动启动按扭接好，连接方式如图19。（首先将两个或多个灭火装置的两根电线并联好，一端与启动按扭串联接在电瓶的正极上，另一端接在电瓶的负极上即可）图19  带电控的车用无压装置安装图

48、60;  图20 车用无压力装置热敏线联动安装图  如果只选用自动启动方式，那么两个灭火装置之间用超导线串在一起（见图20）。 由于小轿车种类多，发动机舱情况复杂，所以，总的原则是哪里有地方就在哪里安装，只要遵守上面的安装原则和注意事项就可以了。2）注意事项 安装时避开发动机过热部位，最好离开10公分以上。 不要随便在车上打孔，尽量用原车上的螺丝。 灭火装置上的热敏线应朝上，不要碰到顶盖。因为顶部的温度最高，热敏线朝上可以缩短感应时间。图21  车用无压装置安装示意图  灭火装置的喷口应朝向容易着火的部位，可以侧对、向上倾斜或完全朝上，切不可朝下。 安装

49、时两个灭火装置的喷口不要同时对着一个方向，应分别保护，照顾全面。假如图中的长方形代表发动机舱（发动机舱俯视图）。正确的安装方法是：图22  正确的安装方法示意图 B、大客车1）安装方法：

50、;                        由于后置发动机舱安装3-4具FZXA0.3MCX型灭火装置，那么灭火装置之间要用热敏线串在一起，中间用专用配件固定，热敏线每隔50公分设一个固定点.如果只选用自动启动方式，安装到此结束. 如果同时选用手动和自动两种启动方式，灭火装置按照按照上述方法安装完成后，还要将手动启动按扭接好，连接方式与小轿车相同.2）注意事项：

51、安装时避开回火点。车辆回火是导致发动机火灾的原因之一，由于维护问题，现阶段多数车辆都存在回火现象（特别是公交车）。安装前应跟用户讲明白，参考用户要求安装。6 工程应用6.1电缆夹层、储物仓库和机电设备间等大空间场所配置灭火装置时，应根据保护对象的种类和分布情况，采用分组启动的方式；同一保护对象采用相同规格的灭火装置，组合安装在保护对象的顶部；一般采用6kg或9kg的灭火装置，其正方形布置的边长：6kg不大于5m、9kg不大于5.5m；安装高度：6kg  36m；8kg  38m。6.2电缆隧道配置的来灭火装置一般采用3kg的规格，且应沿电缆桥架的走向，安装在隧道顶部中央位置

52、，灭火装置之间间距不大于4m，如采用5kg的规格则装置之间的间距不应大于4.5m，一般按十个以下的装置为一组进行联动。7 安全要求7.1 灭火装置不宜安装在容易被雨淋、水浇处。7.2 灭火装置不宜安装在被保护设备使用操作和维护保养经常容易碰撞处。7.3 地下防护区和无开口的地上防护区，应设计机械排风装置，保证灭火后防护区能通风换气。八 柜式自动灭火装置1 简述GF系列柜式超细干粉灭火装置是一种无管网（或短管网）、轻便可移动的高科技消防设备；该装置适用于全淹没灭火和局部应用灭火。全淹没灭火用于扑救相对封闭空间内的火灾；局部应用灭火用于扑救具体保护对象的火灾。本装置可与火灾报警控制系统相联，既可单

53、具使用，又可多具联动使用，组成无管网灭火系统。2 型号及主要性能参数2.1型号标记G  F  X  X/ 1.4- XC 自定义：X灭火剂量关系：如：2即灭火剂量两倍，类推。C超细干粉； 贮压式压力值：1.4MPa灭火装置规格：kg灭火剂组成：（ABC为A，BC为B）灭火剂：超细干粉灭火剂柜式灭火装置标记示例：灭火装置为60kg，灭火剂种类为ABC超细干粉的柜式灭火装置，其型号表示为：GFA15/1.44C       2.2柜式灭火装置主要性能GFA系列柜式超细干粉灭火装置按填充灭火剂分ABC

54、超细干粉和烷基铝类火灾灭火剂两大类，规格从GFA15/1.4-C型（15kg）开始，至最大规格为GFA15/1.4-32C型（480kg）共32个规格，从GFA15/1.4-4C型以上可以采用分配组合方式，即每台设备最多可保护三个区（在不可能同时发生火灾的情况下），单台柜式灭火装置一般只设1、2、4三个数量的喷头，在设多个喷头时必须均衡布置，单个喷头的保护面积因喷头的规格型号不同而有所区别，全淹没设计时按火灾类别选择灭火浓度，以灭火剂总量进行柜式灭火装置选型及核定其数量。表10  ABC超细干粉柜式灭火装置全淹没性能规格型号GFA15/1.4CGFA15/1.42CGFA15/1.4

55、4CGFA15/146C灭火剂量15306090全淹没保护空间（m?）130260500750局部应用保护面积（）3570120180喷射剩余率（%）15有效喷射时间（s）10202525贮气瓶工作压力（Mpa）7±0.510±110±110±1粉罐水压试验压力（Mpa）2.4贮气瓶水压试验压力（Mpa）22.5使用温度范围（）-20+55  低温材料：-40+55启动电源（V）DC24外型尺寸（长×宽×高）（mm）700×390×1700800×570×1900非标非标表11 烷基铝

56、类火灾灭火剂柜式灭火装置性能（应用于化工危险场所） 规格型号GFD15/1.4-2CGFD15/1.4-4CGFD15/1.4-10CGFD15/1.4-12CGFD15/1.4-18C灭火剂量（kg）3060150180270局部保护面积（）612303654喷射剩余率（%）15有效喷射时间（s）1015202530贮气瓶工作压力（Mpa）10±0.510±110±110±110±1粉罐水压试验压力（Mpa）2.4贮气瓶水压试验压力（Mpa）22.5使用温度范围（）-20+55  低温材料：-40+55启动电源（V）DC2

57、4外型尺寸（长×宽×高）（mm）800×570×1900非标非标非标非标 3 柜式灭火装置与报警系统组成无管网灭火系统 图23 柜式灭火系统组成示意图 图24 烷基铝类火灾灭火剂柜式自动灭火装置 图25 柜式灭火装置结构示意图 图26 柜式灭火装置喷头布置示意图 图27 柜式灭火装置启动器及讯号反馈器电路原理接线图 4 安装与调试4.1安装前的检查现场安装前，应按下列要求对装置进行检查：  灭火装置及火灾报警控制设备的型号、规格、数量应符合设计要求。  各组件的铭牌

58、应清晰，不缺少文字。 各组件外观应完好无损。  贮气瓶内充装的压力应符合设计要求（见表10）。 粉罐上的压力控制器的工作压力值应符合设计要求（1.2Mpa）4.2 装置的安装    按要求组装输粉管、喷头等，并检查其它接连部位，要求紧固不松动。有密封要求的螺纹连接处，应采取密封措施。 为防误喷灭火装置出厂时，制造厂已将贮气瓶上的电磁启动阀内的铁芯取出。安装时，应将此铁芯小心装入电磁阀内。 灭火装置装配好后，应按设计要求置于保护区内规定的位置。当采用多喷头时，喷头宜置于防护区上方，并尽量均衡布置。 按设计要求，火灾报警控制设备及控制线路，应安装牢固，线路连接正确。

59、火灾自动报警控制器及自动灭火控制器按其使用说明书进行安装调试。4.3 灭火装置的调试 将贮气瓶上的电磁启动阀和气动球阀上的控制线路拆开，分别接上DC24V灯泡，再将灭火装置内启动器与火灾报警控制设备线路相连。按下紧急启动按钮，电磁启动阀处灯泡应显亮，再手动调节粉罐上的压力控制器（向压力值减小的方向调），使其接通，此时气动球阀上的控制阀处的灯泡应显亮，否则线路有故障，应及时排除。 上述检查无误后，将灯泡拆除，按要求将灭火装置内启动电磁阀、压力控制器，启动器等处线路接好，并将粉罐上的压力控制器的压力值调回原来位置（1.2Mpa），再将火灾报警控制器与灭火装置设备连接，便可投入正常使用。注意：在安装

60、、调试过程中和投入使用前，严禁将灭火装置电磁启动阀连接线接入控制器，以免意外情况发生时，导致误喷，在调试过程中应将灭火装置中的电磁启动阀连接线端子用假负载连接，多次调试或试运行无误后，方可接入电磁启动阀。试运行期间应将控制器的工作状态设定为“手动”工作状态。 5 装置的使用5.1灭火装置的启动方式为自动控制、手动控制和机械应急手动控制三种。 在保护区无人看守的情况下，可将控制器的选择开关置于“自动”位置，灭火装置便处于自动探测、自动报警及自动释放灭火剂灭火状态。 当保护区有人看守时，可将控制器的选择开关置于“手动”位置。当火灾探测器发出火灾信号时，控制器便发出声、光报警信号，而灭火装
