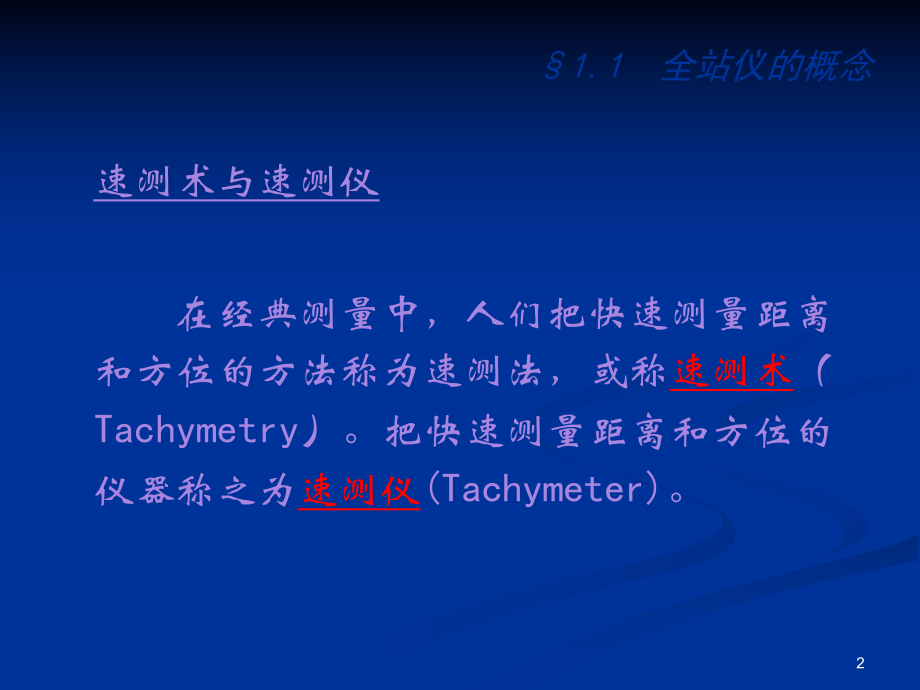

1、会计学1徕卡全站仪测量功能介绍和使用方法徕卡全站仪测量功能介绍和使用方法21.1 全站仪的概念 速测术与速测仪 在经典测量中，人们把快速测量距离和方位的方法称为速测法，或称速测术（Tachymetry）。把快速测量距离和方位的仪器称之为速测仪(Tachymeter)。 3452.1 全站仪的基本结构硬件部分显 示 器键 盘只读存储器随机存储器输入/输出I/O单元微处理器水平角测量单元垂直角测量单元距离测量单元自动补偿单元光电测量系统微处理器及软件全站仪的组成 67二、徕卡全站仪新家族 TCx05 System- andApplication FunctionalityAccuracy7 5 3

2、 2 1 0.5 low PrecisionSeriesBasic SeriesPerformance SeriesProfessional SeriesTPS300TPS700TPS1100 TPS2000 Theodolite SeriesT100Building and ConstructionApplicationsLand & EngineeringSurveyingSystems and Monitoring Applicationshigh 全站仪系列4.4.3全站仪的分类全站仪的分类8Geosyst em s303040405050徕卡徕卡 TPS TPS 产品范围产品

3、范围 系统系统- - 和应用功能和应用功能精度7 5 3 2 1 0.5 强弱精密系列精密系列工程系列工程系列实用系列实用系列专业系列专业系列TPS300TPS700TPS1100TPS2000基本型系列基本型系列TPS100工程型传统测量系统应用TPS5000TPS400TPS4004.4.3全站仪的分类全站仪的分类9一、 徕卡全站仪发展简史 1982 1986 1991 1994 1999 TC2000单轴补偿彩色组合功能键操作（DOS方式） T3000双轴补偿彩色组合功能键操作（DOS方式） TC1610双轴补偿菜单功能键操作 TPS1000双轴补偿软功能键操作(图标操作)自动目标识别

4、TPS1100双轴补偿软功能键操作(图标操作)自动目标识别 无合作目标 测距10二、徕卡全站仪新家族 75321.510.5PrecisionTCA1100TCA1800TCA2003SeriesTC1800TC2003TCRA1105 TCRA1103 TCRA1102 TCRA1101TCA1105TCA1103TCA1102TCA1101ProfessionalTCRM1105 TCRM1103 TCRM1102 TCRM1101SeriesTCM1105TCM1103TCM1102TCM1101TCR1105TCR1103TCR1102TCR1101TC1105TC1103TC1102

5、TC1101PerformanceTCR705TCR703TCR702SeriesTC705TC703TC702BasicTCR307TCR305TCR303SeriesTC307TC305TC303T SeriesT107T105T/TM1100T/TM1800徕卡系列全站仪11121.2 全站仪的发展历史与趋势 机械经纬仪 光学经纬仪 全站仪全站仪与经纬仪相比 ？13全站仪与经纬仪相比具有以下优点: 1、测量结果自动记录在电子手簿中,减少了读数的错误和记录的粗差,提高了功效。 2、利用全站仪中的微处理器,通过传感器可以自动的改正仪器轴系误差,提高测量精度;3、距离改正,高差计算和坐标计算在

6、仪器上自动完成,减少了内业计算工作量;4、角度测量中自动扫描整个度盘,并求出平均值作为结果,消除了度盘的刻 划误差和偏心差。 14三、徕卡全站仪新技术的领导先驱 （一） 度盘的电子化读数 电子度盘读数系统 把操作者从繁重的度盘人工读数中解脱出来。 不但提高了效率，还大大降低了误读的机率。15三、徕卡全站仪新技术的领导先驱 （二）三轴误差的自动补偿与改正 液体补偿器 有效的轴系自动补偿与改正，是实现高精度测角的有力保证。16三、徕卡全站仪新技术的领导先驱 （三）目标的自动识别与照准 自动目标识别并驱动轴系照准目标，把测量员从全站仪测量工作中最为繁重一项操作人工照准目标中解脱出来，使测量员可以远离

7、测站。 从此，全站仪的“自动化”又上了一个新的台阶。17三、徕卡全站仪新技术的领导先驱 （四）全站仪的无合作目标测距 有的时候，在目标点上要摆反射棱镜是比较麻烦的，甚至是不可能的，此时要测距怎么办呢？ 现在有同轴型的全站仪，可以无合作目标测距，即所谓的“测站”单人测量系统。18三、徕卡全站仪新技术的领导先驱 （五）全站仪的自动控制 远离测站的几种测量操作方式： （1）计算机在线控制 GeoCOM 方式 （2）机载软件控制 GeoBASIC 方式 （3） Modem控制 镜站方式19三、徕卡全站仪新技术领导先驱 （六）超站仪徕卡 GLPS：精确自动定位和定向的仪器。 n 全站仪（激光测距）n 陀

8、螺仪n GPS20四、全站仪的发展趋势 测量机器人的来临！1 1、度盘读数自动化！、度盘读数自动化！2 2、目标照准自动化！、目标照准自动化！3 3、基座安平自动化！、基座安平自动化！4 4、仪器对中自动化？、仪器对中自动化？5 5、仪高量取自动化？、仪高量取自动化？21四、全站仪的发展趋势 全站仪的本地化！ 产自瑞士的全球第一台具有完全中文概念的徕卡全站仪：TPS400 哇噻！哇噻！222.1 全站仪的基本结构软件部分SYSTEMstartup simple measurementCODINGFUNCTIONSMENUPROGRAMSEDMSETUP全站仪功能菜单全站仪功能菜单 23全站仪系

9、统启动全站仪系统启动SETUP设置RECORD记录数据PROG应用程序XFER文件传输EDIT编辑文件JOB创建作业打开作业删除作业SYSOPTN系统设置JOB OPTN作业设置SCALE比例因子EMP/PRES温度/气压测量程序放样程序对边测量悬高测量面积计算自由设站交会定点导线测量坐标反算导线平差SEND下载文件RECEIVE上装文件PRINT打印文件至串行口至并行口至数据卡PORT设置通讯参数RAW编辑观测值POINTS编辑坐标数据PTLIB编辑控制点CODE编码编辑OCC PT测站点输入 后方交会 测站高程测定BKS PT输入后视点BSOBS记录后视观测角FS OBS记录后视观测值SS

10、 OBS点到线测量X-SECT记录断面测量24 3.1 徕卡全站仪系统软件与应用程序库SYSTEM STARTUP(go and measure)MENUData ManagementSystemSettingsCalibrationsFUNCTIONSIR RLRECLaserpointer On/OffTracking Mode On/Off3D-OffsetCheck TieREM HeightDelete Last RecordPROGRAMSSurveying Setting OutTie DistanceAreaEDMDistancerelatedparametersand set

11、tingsLaser Plummet+IntensityTubular ElectronicLevelSETUPCoding“Quick Coding”252.3 全站仪测角原理全站仪的测角原理静态度盘测角动态度盘测角编码度盘测角光栅度盘测角26 一、编码度盘测角原理 扇区型码盘 条码型码盘27二、编码度盘与光栅度盘测角特点比较比较项目编码度盘光栅度盘测角方式绝对式增量式关机后角度信息保留不保留误差与躁声不积累积累制造工艺复杂简单28三、电子测角中的轴系补偿与改正 新型液态双轴自动补偿系统补偿：（1） 垂直轴倾斜对垂直度盘读数的影响 （2） 垂直轴倾斜对水平度盘读数的影响29三、电子测角中的轴

12、系补偿与改正 轴系改正：（1） 视准轴误差（C）的改正（2） 垂直度盘指标差（I）的改正 （3） 水平轴倾斜误差（i）的改正 30三、电子测角中的轴系补偿与改正补偿改正垂直角水平角基准线ononV+i+LHz+C+k+T铅垂线onoffV+i+LHz铅垂线offonV+iHz+C+k垂直轴offoffV+iHz垂直轴i 垂直度盘指标差， L 补偿器零点指标差， C 视准差k 水平轴倾斜对水平角的影响，T 垂直轴倾斜对水平角的影响 轴系补偿与改正开关的不同设置对测角的影响31四、自动目标识别与照准自动目标识别的类型： 1）配合式目标识别； 2）自主式目标识别。 徕卡ATR自动目标照准： 1）搜索

13、过程； 2）目标照准过程； 3）测量过程。 32 2.4 全站仪的数据通讯1电源2空3地4数据接收（TH_RXD）5数据发送 (TH_TXD)注：经纬仪插座徕卡全站仪联机通讯接口定义33 2.4 全站仪的数据通讯例：GIS8数据记录格式11 . . . . + 0 0 0 0 0 D 1 92 1 . 0 2 2 + 1 6 6 4 1 8 2 6 2 2 . 0 2 2 + 0 9 6 3 5 0 2 3 3 1 . . 0 0 + 0 0 0 0 6 6 4 9 58.16+00000344徕卡全站仪数据记录结构： 由若干数据块组成； 数据块中包含若干字； 每字都由字索引开头。34 2.5

14、 徕卡全站仪的技术特点之一 ：创新的概念 具有微机概念的全站仪 不断升级的操作系统 丰富的应用软件35 2.5 徕卡全站仪的技术特点之二：先进的技术（1） 世界最好的机械轴系无极微动螺旋驱动 36 2.5 徕卡全站仪的技术特点之二：先进的技术（2） 动态频率校准技术 激光无合作目标的相位法测距37 2.5 徕卡全站仪的技术特点之二：先进的技术（3） 无需零位探测的绝对编码测角 徕卡独特的轴系补偿与改正系统 智能型目标自动识别 38 2.5 徕卡全站仪的技术特点之三：开放的思维 与其它设备的开放性与其它设备的开放性 数据格式的兼容数据格式的兼容 对用户的开放性对用户的开放性 强大的自主开发工具强

15、大的自主开发工具 开放的测量世界开放的测量世界Open Surveying World393.2 机载软件开发工具 GeoBASIC 应用程序开发过程原程序编写原程序编译仿真试运行 Leica survey Office (上载)*.gba / *.len 403.2 在线控制软件开发工具 GeoCOM特 点：1、开发的软件在PC机中运行2、开发环境借助VB、VC等。413.2 在线控制软件开发工具 GeoCOM开发环境的配置（VB例）把GeoCOM中的“Geocom32.lib”复制到计算机操作系统windows9的system的目录下；把GeoCOM中“Stubs32.bas”添加到VB开

16、发环境的“工程”主菜单下的“添加模块”之中。 42 第四全站仪测量系统应用举例章 全站仪测量系统的开发与应用4.4.1 大型油罐容积标定系统油罐容积标定系统 4.4.2 地下顶管施工自动引导测量系统4.4.3 自动变形监测系统系统 ADMS ADMS 43 4.1 大型油罐容积标定系统油罐容积标定系统 系统主要设备： 1、徕卡TCRM/TCRA系列全站仪 2、机载水平平行断面测量软件 3、容积标定后处理软件 4、便携式计算机 依据标准： 国际ISO7507-4和国标GB/T13235.3标准 全站仪测量系统应用举例 大型油罐容积标定系统油罐容积标定系统 全站仪测量系统的开发与应用44 现场数据

17、采集： 在GeoBASIC开发的机载软件“Hz-Profile”控制下，全过程全自动数据采集。大型油罐容积标定系统油罐容积标定系统 全站仪测量系统的开发与应用45全站仪测量系统应用举例地下顶管施工自动引导测量系统顶管施工示意图46全站仪控制箱T11AS12T2S23T3S34T4S4P计算机控制箱AC 220V 仪器站 信号控制箱 工业用计算机地下顶管施工自动引导测量系统管施工自动引导测量系统47 全站仪测量系统应用举例自动变形监测系统系统 ADMS ADMS章 全站仪测量系统的开发与应用3 自动变形监测系统系统ADMS ADMS（Automatic Deformation Monitorin

18、g System）自动变形监测软件是在学习、消化、吸收瑞士Leica公司研制的自动极坐标测量系统APSWin（Automatic Polar System for Windows）的基础上，通过实际的工程应用，并结合国内用户的实际需求，研制出的本地化的智能型自动变形监测中文软件。48 4.3 自动变形监测系统系统ADMS 自动全站仪 通讯及供电 控制计算机 基准点1 基准点2 基准点n 变形点1 变形点m 监测站控制机房基岩上变形体ADMS系统配置图 全站仪测量系统应用举例自动变形监测系统系统 ADMS ADMS章 全站仪测量系统的开发与应用3 自动变形监测系统系统ADMS 49 4.3 自动
