LOTRON灯光控制

1、Lutron 仓U 煌家(HomeWorks)照明控制、管理系统技术特点“创煌家” (HomeWorkS是美国路创电子公司设计开发的新一代照明控制、管理系统。该系统能够完全按用户的实际需要而自行设定，操作简单、方便、实用。系统能与个人 电脑、电话、中央供暖和空调系统以及保安系统等集成，同时可控制非照明系统，如窗帘、 喷泉、家庭音像装置等。创煌家系统已被广泛用于家居(如上海浦东汤臣高尔夫别墅，现已完工)、商业写字楼、办公楼(如由贝聿铭设计的中国银行总行大楼，现正处于调试阶段)、酒店、宾馆等场所。"创煌家"(HomeWorkS是一种分布控制、集中管理的系统网络结构。调光模块箱(

2、PNL)分布安装在各个相应照明区域的配电室内或就地方便安装。子模块(PRM)通过通讯接口(MI)，用网络线菊花型地与中央处理器(PM)相连。系统的墙装控制面板 (KP)、各种附件(如CCI/CCO)以及GRX-3100系列调光器分布安装在各不同的照明区域，它们彼此之间也用网络 线菊花型地与中央处理器 (PM)相连。网络上所有的设备都是智能化器件，拥有独立的微处理器(CPU。中央处理器(PM)的功能是对整个照明控制系统中的各设备进行协调、管理，并对各器件的故障进行诊断、排除。中央处理器中装有天文时钟，能对网络上设备的工作内容按365天进行设置。现以"汤臣高尔夫别墅"项目为例，

3、来说明创煌家( HomeWorkS系统的功能与特点。汤臣高尔夫别墅是一幢私人住宅，建筑面积2000mm,建筑物共四层，地上三层，地下一层。地下一层为娱乐键身场所，地上三层主要为主人起居、会客、读书场所。照明需要调 光/控制的区域有22个，调光/控制回路有216个。每个调光/控制区域照明场景要求根据区 域环境功能进行予设，使灯光照明能烘托气氛，起到美化装饰环境的作用。一.系统的配置及技术特点1、系统的配置根据汤臣高尔夫别墅照明控制要求，“创煌家” (HomeWorkS中央照明控制系统配置一台中央处理器(PM), 55块调光模块(PRM, 7台调光模块箱(PNL), 7个通讯接口 ( MI), 3

4、4个控制面板(KP)和一个GRX-3104调光器。1) 、中央处理器(PM是“创煌家” (HomeWorkS中央照明控制系统的核心部件，它 负责对系统各种设备进行实时监控、管理以及故障诊断和排除。它有六个通讯接口， 通过网络线分别与个人电脑(PQ、调光模块箱(PND、控制面板(KP)和一个GRX-3100系列调光 器相连。如图所示。链路3PNL-1PNL-7GRX-3104创煌家”（Homeworks中央照明控制结构图一台中央处理器（PM）能带动多达64个调光模块，控制 256个回路；能连接34个面 板控制器（KP）, 8台GRX-3000系列调光器。如果控制回路超过256个回路，可扩展系统连

5、接新增中央处理器（PM）多达16台，可控制4096个调光回路。2）、调光子模块（PRM ）:是调光控制件，一个调光子模块可调控4个回路，它可对白炽灯、霓虹灯、冷阴极灯、低压石英灯、荧光灯（需加专用接口）进行调光控制，其最大 负载电流为16A （配置放大器能增大负荷容量）。3）、通讯接口（ MI）:是负责调光模块与中央处理器通讯的设备。一台 PM可连接16 个通讯接口（ MI ），一个通讯接口 （ MI）可带8个调光模块（PRM ），通常一个调光/控制箱（PNL ）装一个通讯接口 （ MI）。4）、控制面板（KP）:是安装在各个调光控制区域的用户操作装置，用户只需操作控制面板（KP）上的按键，即

6、可调出本区域的灯光照明场景。打破了区域界限，每一个控制面 板（KP）上的按键可任意调出系统内所有区域的预设灯光照明场景和各种功能（如系统安 全模式、度假模式、天文时钟、场景/顺序等），为用户提供极大的方便。2、软开关功能在开关子模块、荧光灯控制接口 TVI等采用了软开关技术。 在负载开关切换时，电流由无触点的固态继电器及串联的可控硅（切换时导通角小） 流过，当负载工作状态稳定时，负载过渡到普通机械触点的继电器，避免了固态继电器长时间工作发热，又避免了大功率负载切换时普通机械触点易受损、电子镇流器在正常使用时过高的冲击电流（inrush current）导致继电器触点熔化和电子镇流器回路的大冲击

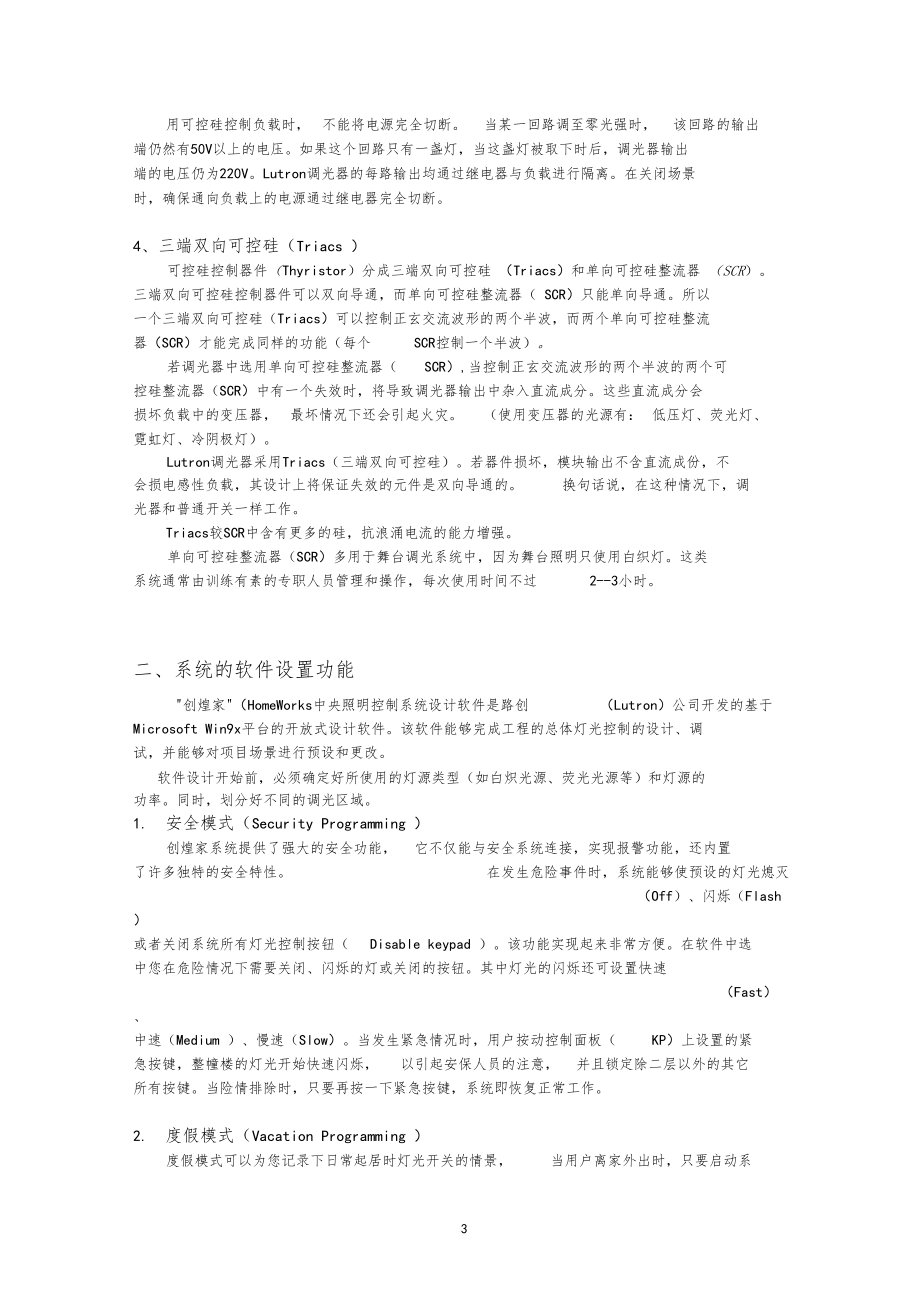

7、电流使保护开关频繁地跳闸，从而产生误动作。3、关闭场景继电器隔离技术用可控硅控制负载时，不能将电源完全切断。当某一回路调至零光强时，该回路的输出端仍然有50V以上的电压。如果这个回路只有一盏灯，当这盏灯被取下时后，调光器输出 端的电压仍为220V。Lutron调光器的每路输出均通过继电器与负载进行隔离。在关闭场景 时，确保通向负载上的电源通过继电器完全切断。4、三端双向可控硅（Triacs ）可控硅控制器件（Thyristor）分成三端双向可控硅 （Triacs）和单向可控硅整流器 （SCR）。 三端双向可控硅控制器件可以双向导通，而单向可控硅整流器（ SCR）只能单向导通。所以 一个三端双向

8、可控硅（Triacs）可以控制正玄交流波形的两个半波，而两个单向可控硅整流 器（SCR）才能完成同样的功能（每个SCR控制一个半波）。若调光器中选用单向可控硅整流器（SCR）,当控制正玄交流波形的两个半波的两个可控硅整流器（SCR）中有一个失效时，将导致调光器输出中杂入直流成分。这些直流成分会 损坏负载中的变压器，最坏情况下还会引起火灾。（使用变压器的光源有：低压灯、荧光灯、霓虹灯、冷阴极灯）。Lutron调光器采用Triacs（三端双向可控硅）。若器件损坏，模块输出不含直流成份，不 会损电感性负载，其设计上将保证失效的元件是双向导通的。换句话说，在这种情况下，调光器和普通开关一样工作。Tri

9、acs较SCR中含有更多的硅，抗浪涌电流的能力增强。单向可控硅整流器（SCR）多用于舞台调光系统中，因为舞台照明只使用白织灯。这类 系统通常由训练有素的专职人员管理和操作，每次使用时间不过2-3小时。二、系统的软件设置功能"创煌家"（HomeWorks中央照明控制系统设计软件是路创（Lutron）公司开发的基于Microsoft Win9x平台的开放式设计软件。该软件能够完成工程的总体灯光控制的设计、调 试，并能够对项目场景进行预设和更改。软件设计开始前，必须确定好所使用的灯源类型（如白炽光源、荧光光源等）和灯源的 功率。同时，划分好不同的调光区域。1. 安全模式（Secu

10、rity Programming ）创煌家系统提供了强大的安全功能，它不仅能与安全系统连接，实现报警功能，还内置了许多独特的安全特性。 在发生危险事件时，系统能够使预设的灯光熄灭（Off）、闪烁（Flash）或者关闭系统所有灯光控制按钮（Disable keypad ）。该功能实现起来非常方便。在软件中选中您在危险情况下需要关闭、闪烁的灯或关闭的按钮。其中灯光的闪烁还可设置快速（Fast）、中速（Medium ）、慢速（Slow）。当发生紧急情况时，用户按动控制面板（KP）上设置的紧急按键，整幢楼的灯光开始快速闪烁，以引起安保人员的注意，并且锁定除二层以外的其它所有按键。当险情排除时，只要再按

11、一下紧急按键，系统即恢复正常工作。2. 度假模式（Vacation Programming ）度假模式可以为您记录下日常起居时灯光开关的情景，当用户离家外出时，只要启动系的度假模式，系统会跟用户在家一样，按照日常起居时间来开关灯光。在系统软件中设置度 假模式的参数，如：采样频率（Sample Rate）,可选从5分钟到1小时；记录夭数（Number of Days to Record）,可选1天、1周或2周。你还可以通过参数来设定是按记录顺序（As Record）回放，还是随机顺序（ With Randomization ）回放。在汤臣高尔夫别墅的灯光控制中，将采7样时间设为三十分钟，采样周期

12、为一个星期，按记录顺序回放。这样当主人外出度假时，增强了家中的安全性。3. 全局场景 / 顺序模式 （Global scenes/sequences programming ）在此功能中，用户可以将一些按时发生的事情或举行的活动编制成事件（Events）,当事件发生时，预设的灯光场景便会打开，并按顺序进行切换。这些事件既可以是用户自定的：如早餐、晚餐、每周一次的Party时间，也可以由动静检测、日光感应、电话等设备组成。如汤臣高尔夫别墅，每天的早餐定为早上7:00，晚餐为下午 6:30。那么，在设计中，我们便将此编成事件存放到系统的数据库中，当早、晚餐来临时， 餐厅里面的吊灯、壁灯等各种灯具依

13、次按不同的亮度打开，创造一个良好的就餐气氛，在进餐完毕，灯光会切换到休息的场景，方便家人交谈。另外，楼梯口的动静检测探头，在傍晚时开始工作，当有人上下楼梯 时，会将楼梯的灯光依次打开；当人走后 3分钟，会熄灭不需要的灯光；同样，主卧室通往 洗手间的走道灯光会在夜幕降临时打开，在晨曦中熄灭。在软件中，你还可以方便的自定各种事件，如日期、时间、安全系统等等。您可以利用新增（New）按钮来设定新的事件，编缉（Edit）按钮来编缉已存在的事件，或利用删除（Delete）按钮来删除不需要的事件。同时还可设置事件发生时灯光是否需要延时或给一个淡入时间，事件的终止方式（Terminate）和事件终止前灯光明

14、灭的顺序（Sequences）。系统的默认切换场景数为五个，您可以通过新增或删除按钮来增加或删除场景数，以符合实际需要。当所需的功能设置完成后，即可将其赋给控制面板（KP）中的按键，通过此按键来实现打开和关闭该功能。4. 天文时钟模式（Astronomic Programming ）根据项目所在地的经纬度，天文时钟便会自动调整不同季节的时间差。系统中将太阳升起与落山的时间都定为基准时间，其它时间表示为Sunrise/Sunset土（06）小时。在汤臣高尔夫别墅项目中，我们采用了天文时钟控制方式，来控制户外园景灯光。首先，在 +00:00+Sunrise（Lutron-Day Events）中，

15、新增事件-园景灯关关闭，将时间设置为 -00:50+Sunrise ,即在日出前50分钟将户外园景灯光熄灭； 在+00:00+Sunset（Lutron-Day Events） 中，新增事件-园景灯光开，时间设置为 +00:30+Sunset,即日落后30分钟打开户外园景内的 灯光。软件中还提供了其它的设置，如日期可选从星期一至星期日（Monday-Sunday ）、所有日子（All Days）,还提供了特殊时日（Special Days）的设定，利用这一功能，你可以很方便 的来为有特殊意义的日子设置不同的灯光场景，产生特定的效果。系统带有日历，提供五个特殊时日的设定。同样，天文时钟事件除利用

16、时间以外，还可由安全系统、探头、电话等设 备来激活。并且可以设置事件终止方式和场景转换的方式，是循环（ Loop）多少次终止还 是多长时间（Time）以后终止。你也可以将天文时钟与度假模式相互调用来实现更强大的 功能。在事件和与事件相应的灯光场景设置完成以后，只需要将其赋予给控制面板（KP）上的某一按键，即可通过该按键来启用和关闭该功能。5. 控制面板（KR 设定模式（Control Station Programming ）控制面板（KP）是系统与用户的最终接口，用户对灯光的控制都是通过对控制面板（KP）的操作进行的。"创煌家” （HomeWorks中央照明控制系统软件为控制面板（

17、 KP）提供了十分丰富的功能设定。进入面板（ KP）设定模式时，屏幕上便会出现控制面板和按键，可 以为不同的按键设置不同场景和功能。以汤臣高尔夫别墅家庭影院为例，控制面板设置为： 第一按键，为放映作准备工作提供灯光场景；第二按键：放映时的灯光场景；第三按键：用 于举行小型演出的灯光场景；第四按键：休息时的灯光场景；第五按键：关灯按键；附带灯光微调按钮(Raise/Lower)用于临时调整灯光的明暗度。每一按键在系统中可以有五种功能：系统默认(Default)、高级触发(Advanced Toggle)、手动顺序(Manual Sequence) > 自 动顺序(Automatic Seq

18、uence)、微调(Raise/Lower)、条件(Condition )。每一种功能对应了 按键的不同作用。当场景按键为系统默认设置，即场景按键的作用只限于场景之间的切换。如果项目中有更高级的要求，你可以为按键选择其它的属性，如高级触发，它能够使该按键既具备切换场景的功能，又同时起到关闭键的功能；手动顺序允许你在一个按键上定义多个 场景，每按一次唤醒一个场景；自动顺序与手动顺序的功能相同，但它只用按一次便可自动在场景之间切换；条件属性允许你利用安全程式、度假程式、天文时钟来设定条件，唤醒条件满足时所需的。用户可用电话通过普通电话上的按键，调用所需各种灯光场景或控制事件。6. 远程控制功能(R

19、emote Control )“创煌家” (HomeWorkS中央照明控制系统有着强大的联网能力。为了方便项目的调试及更好的为用户服务，“创煌家” (HomeWorkS中央照明控制系统提供了远程控制功能。使用 二台调制解调器(Modem), 一台与计算机的串行口连接，另一台接"创煌家"(HomeWorkS中央照明控制系统的通讯端口，设置好计算机的端口地址与调制解调器型号、波特率(BaudRate按系统默认值 9600b/s),利用普通电话线就可实现远程调试和场景的设定与更改。同 时“创煌家” (HomeWorks中央照明控制系统还提供了众多的远程控制指令，更方便远程控制与调

20、试。Grafik Eye 3000 系列智能场景预设置调光器设计说明Grafik E ye 3 100系列场景预设定智能调光系统，适用于家庭及中小型商 用空间。它能为用户日常室内活动创造出各类灯光效果，并具有场景记忆功能。通 过各回路光源发光强度的调节，营造出各种不同的环境氛围，形成各种不同的场景， 可方便地选择调用。Gr af i k Ey e 3 100系列调光器使空间环境更富功能性、灵活性和美观性。3100系列调光模块Cong Unit lecher dosd)GRX-3102GRX-31(i3? ?e走？ 3? ' ?GRX-31044?2 e ? i? ?型号回路模块容量单回

21、路加功率放大器单回路技术规格数（瓦）最大负载（瓦）最大负载（瓦）GRX-310221600110025001 .环境温度0-40 CGRX-3103 132400110025002.供电电源220-240VACGRX-310443000110025003.控制场景4-16个场景GRX-310663000110025004.淡入时间0秒-60分钟适用于3000系列的可调光光源白炽灯、Par灯荧光灯（需配置接口和可调光镇流器）电子变压器低压石英灯电感变压器低压石英灯霓虹灯、冷极灯节能灯（需配置接口和可调光镇流器）世界领先的环境调光器LUTRON3100系列的主要附件名称功能 说 明GRX-I T,

22、 GRX-8I T红外线无线遥控器能控制 4个（或8个）场景，并带有亮度增加、减少功 能。NTGRX- 2B- SL双键控制面板选择两个场景（9/ 1 0 , 13/14 ）紧急照明，各灯具亮度连续增 加、减少调节NTGRX-4 S （ 4B）四键场景选择控制面板带亮度连续增加、减少键GRX- 4 S- DW门柱、边框安装控制面板能调用场景1 4,控制各灯具亮度连续增加、减少，能同时 控制一个或多个Gr a f i k Ey e单元NTGFX-4 M主控制面板该控制面板有监控功能，控制面板上的每个键能分别控制或监控网络上的各个 区域各灯具的亮或灭NTGRX-4 PS区域分割控制面板能选择各不同

23、区域Grafik Eye单元一起工作或独立地工作NTGRX-4 S- IR带有摇控接收的四键场景 选择控制面板能调用场景1 4、5 8、9 1 2、1 3 1 6及关断。控制各灯具 亮度连续增加、减少。控制一个或多个Gr af i k Eye单元。能 用摇控器进行场景的选择。NTGRX-S I4 S- I R带有摇控接收及接点接口的四键场景选择控制面板根据外部接点信号，调用场景1 4、5 8及关断GRX- AVA/ V 接口它将Gr af i k Eye单元和带有接点接口装置的设备（A/ V系统、 时钟、保安系统、动静探头等）进行连动。GRX- RS232RS2 32串行接口能将PC或数字视听

24、设备进行集成GRX- ATC对照明系统和其它如AV系统进行定时控制。具有天文时钟，RS-232时钟接口'4个日程计划，每个日程计划包涵60个事件GRX- PRG3500/4500 单元编程接口同 GRX- 3500/ 4500 一起使用，将 Graf i k Eye 单元与 PC、数字视听设备进行集成，内置天文时钟，具有编程控制的特点GRX- CIR吸顶安装红外线接收器调用场景1 4、5 8、9 12或13 1 6,控制一个或多个 Graf i kEy e 单元GRX- DACPI自动日照补偿控制器它能对坏境的照度进行检测，与原设定的照度值进行比较， 自动地增加 或减少该区域光源的亮度

25、，使其保持光照度恒 定。MW-P S9自动日照补偿探头'测量环境的光照度NGRX- PB回路功率放大器增加该回路的单区负载容量。能将白织灯、电磁变压器低压 石英灯、霓虹灯/冷阴极管等负载容量增大至10A 即22 0 0WGRX- FDBI日光灯调光接口与 Lutron 可调光电子镇流器 Hi - l u me se r i e s 一起使用它将该回路的单区负载容量增大至10A,即2200WGRX- ELVI电子变压器低压石英灯接 口通过该接口，Gr af i k Eye单元能控制任何原理的可调光电子 变压器低压石英。该回路的单区负载容量为1 100WGRX- TVI0- 10VDC控制信号日光灯调光接口与0-1 0VDC控制信号的可调光电子套流器相配，它将该回路 的单区负载容量增大至1 0A 即2200W世界领先的环境调光器LUTRONGraf荧光灯接口(0- 1 0VDC)i k Eye 300 0系列调光器，通过选配功率放大器(NGRX- PB)、(GRX-F DBI )、电子式低压石英灯接口 ( GRX-E LVI )、荧光灯 接口 ( GRX-T VI )
