市政园林绿化施工组织设计

1、南安市蓝溪湿地公园（码头区）及景观桥工程施工组织设计编制人：技术负责人：审批人：编制单位：福建中亚建筑工程有限公司编制日期：2013年月日第一章工程概况第二章施工部署第三章资源供应计划第四章临时设施建设计划第五章施工方案及主要技术措施第六章质量控制措施第七章进度保证措施第八章安全保证措施第九章文明施工措施与环境保护措施错误! 未定义书签。错误! 未定义书签。错误! 未定义书签。错误! 未定义书签。错误! 未定义书签。错误! 未定义书签。错误! 未定义书签。错误! 未定义书签。错误! 未定义书签。错误! 未定义书签。第十章节能、降耗措施第一章工程概况一、编制依据本施工组织设计的编制是以我公司现有

2、的施工技术力量和历年来的施工经验为基点，统筹考虑全线各分项工程的施工方案，施工工艺，现场布置以及施工进度计划。目标明确、措施可靠，确保工程质量，确保安全，计划安排合理，确保施工工期，施工部署、方案、工艺先进合理。保护环境、保护文物，文明施工，加强施工管理，积极研究推广应用“四新”技术，降低工程施工造价。1、南安市蓝溪湿地公园(码头区)及景观桥工程施工招标文件及施工合同；2、施工设计图、勘察报告书以及有关设计勘察文件；3、现场实际踏勘所了解的情况；4、国家及地方关于环境保护等方面的法规；5、 建筑桩基技术规范(JGJ94-2008)；6、 城镇道路工程施工与质量验收规范(CJJ1-2008)；7

3、、 城市桥梁工程施工与质量验收规范(CJJ2-2008)；8、 城市绿化工程施工及验收规范(CJJ/T82-99)；9、 城市道路照明工程施工及验收规程(CJJ89-200)1；10、 混凝土强度检验评定标准(GB/T50107-2010)；11、 混凝土结构工程施工及验收规范(GB50204-2002，2011版)；12、 建筑地基基础工程施工质量验收规范(GB50202-2011)；13、 砌体工程施工质量验收规范(GB50203-2011)；14、 城市桥梁设计规范(CJJ11-2011)；15、 城市人行桥与人行地道技术规范(CJJ69-95)；16、 混凝土结构设计规范(GB5001

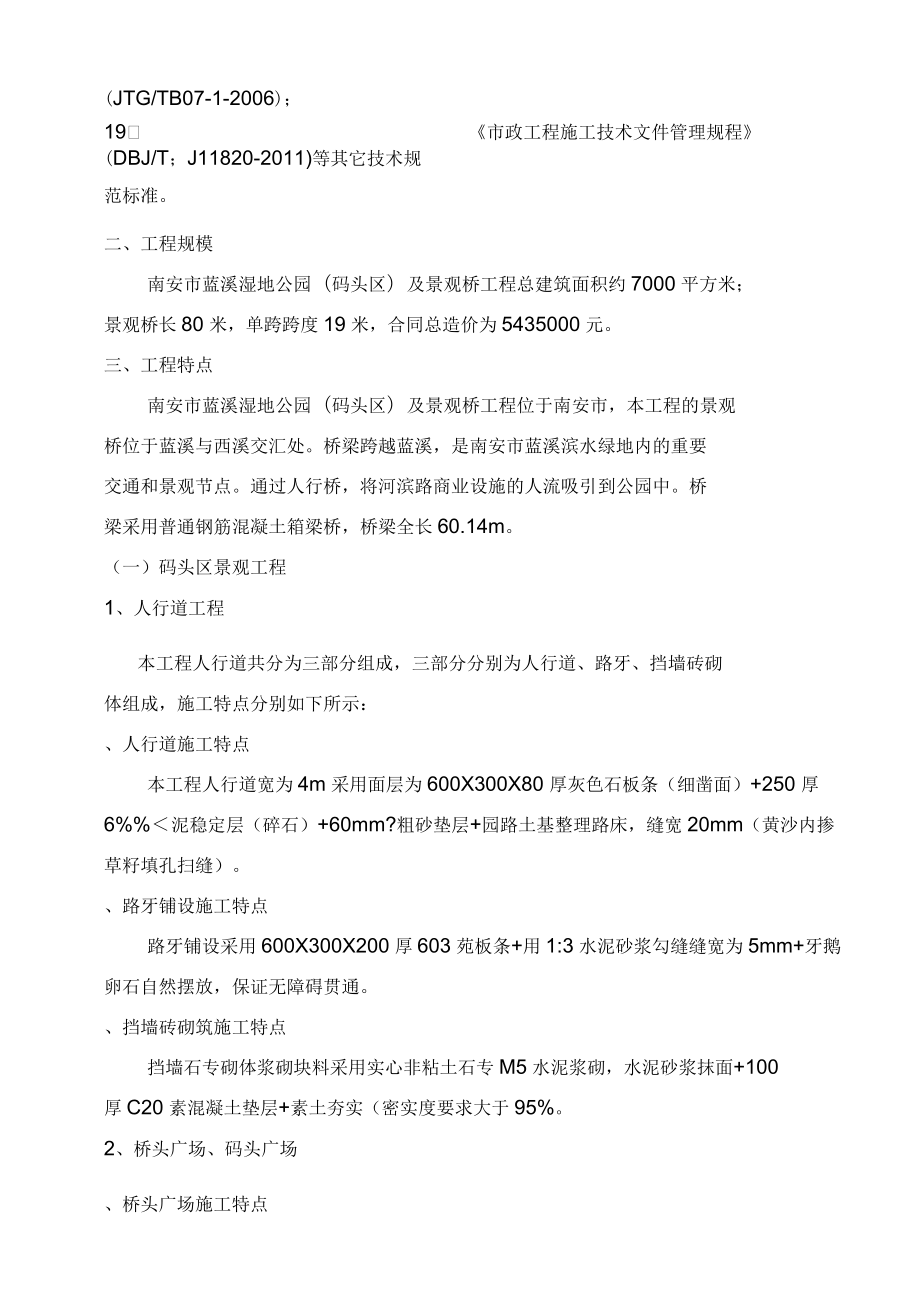

4、0-2002)；17、 城市桥梁养护技术规范(CJJ99-2003J281-2003)；18、 公路工程混凝土结构防腐蚀技术规范(JTG/TB07-1-2006)；19、 市政工程施工技术文件管理规程(DBJ/T；J11820-2011)等其它技术规范标准。二、工程规模南安市蓝溪湿地公园（码头区）及景观桥工程总建筑面积约7000平方米；景观桥长80米，单跨跨度19米，合同总造价为5435000元。三、工程特点南安市蓝溪湿地公园（码头区）及景观桥工程位于南安市，本工程的景观桥位于蓝溪与西溪交汇处。桥梁跨越蓝溪，是南安市蓝溪滨水绿地内的重要交通和景观节点。通过人行桥，将河滨路商业设施的人流吸引到公

5、园中。桥梁采用普通钢筋混凝土箱梁桥，桥梁全长60.14m。（一）码头区景观工程1、人行道工程本工程人行道共分为三部分组成，三部分分别为人行道、路牙、挡墙砖砌体组成，施工特点分别如下所示：、人行道施工特点本工程人行道宽为4m采用面层为600X300X80厚灰色石板条（细凿面）+250厚6%泥稳定层（碎石）+60mm?粗砂垫层+园路土基整理路床，缝宽20mm（黄沙内掺草籽填孔扫缝）。、路牙铺设施工特点路牙铺设采用600X300X200厚603苑板条+用1:3水泥砂浆勾缝缝宽为5mm+牙鹅卵石自然摆放，保证无障碍贯通。、挡墙砖砌筑施工特点挡墙石专砌体浆砌块料采用实心非粘土石专M5水泥浆砌，水泥砂浆抹

6、面+100厚C20素混凝土垫层+素土夯实（密实度要求大于95%。2、桥头广场、码头广场、桥头广场施工特点桥头广场采用50厚灰色烧毛面花岗岩（碎拼）铺地，稳定层采用220厚6%泥稳定层（碎石），垫层采用40mmff粗砂垫层。路牙铺设采用30厚1:3水泥砂浆铺砌50厚600*300中灰色烧毛面花岗岩平侧石。、码头广场施工特点码头广场园路分别采用三种面层铺地，分别如下所示：19.1.1 、采用30厚250*800中灰色烧毛面花岗岩（碎拼）铺地+稳定层采用220厚6%k泥稳定层（碎石）砾石+垫层采用40mn粗砂垫层。19.1.2 、采用50厚300*600中灰色烧毛面花岗岩（碎拼）铺地+稳定层220厚

7、6%K泥稳定层（碎石）+垫层采用40mmff粗砂垫层。19.1.3 、采用50厚600*300深灰色荔枝面花岗岩铺地+稳定层采用220厚6%水泥稳定层（碎石）+垫层采用40mmff粗砂垫层。路牙铺设采用30厚1:2水泥砂浆浆砌筑50厚600*300（mm底灰色荔枝面花岗岩平侧石+230厚6%水泥稳定层（碎石）。3、人行区域道路广场主要地面设计要求、铺地材料必须选用优质的石材进行制作，要求色泽均匀，结晶状好，加工精准，异形加工必须符合图纸要求。、级配碎石层压实度不应小于93%（重击实标准），素土压实度不应小于90%（重击实标准）。人行区域道路广场如位于明浜、暗浜等地基较差的区域需进行地基加固措施

8、，具体加固措施依现场情况确定。、人行区域道路广场每隔20m左右，素混凝土基层设置812宽胀缝一道，内填缝板，具正上方面层留缝1015,内填缝料。胀缝应设置在铺装面料接缝处，以保持铺装面层的美观性。人行道路、广场素混凝土基层每隔6*6米设置38宽缩缝一道，内填缝料，具正上方面层不再另行设缝。4、码头区楼梯A、码头区楼梯B、码头区楼梯A码头区楼梯A主要由石材台阶面、栏杆扶手、混凝土挡墙墙身及压顶、石材墙面组成。结构特点分别如下所示：4.1.1 、石材台阶面、高程13.550m范围内的踏步采用150mmff400*1500深灰色烧面花岗岩踏步+非泵送商品混凝土C30台阶（碎石）+100厚C15非泵送

9、。、石高程13.550m处的休息平台采用30mnff深灰色烧毛面花岗岩1500*400+30厚1:3水泥砂浆+钢筋混凝土层+100厚C15素混凝土。、高程14.750m范围内的踏步采用150m得400*1500深灰色烧毛面花岗岩踏步+非泵送商品混凝土C30台阶（碎石）+100厚C15非泵送。、高程14.750m处的休息平台采用50mrnff花岗岩面层+40厚粗砂垫层+220厚6%水泥碎石层。4.1.2 、栏杆扶手栏杆扶手固定在预埋在钢筋混凝土墙体10*15*15,408,L=340的预埋件上，栏杆采用8厚25宽1200光不锈钢扁钢，扶手采用4厚50亚光不锈钢扶手。4.1.3 、混凝土挡墙墙身及

10、压顶混凝土挡墙墙身结构形式为现浇钢筋混凝土墙身。压顶采用30mn>1:2水泥砂浆铺砌中灰色烧毛面花岗岩压顶120厚1200*400（菱形）。4.1.4 、石材墙面石材墙面南面采用25厚1200*690中灰色烧面花岗岩（干挂），北面共采取两种不同规格厚度的花岗岩干挂分别是50厚1200*645中灰色凿毛花岗岩干挂占北面石材墙面的30%；另一种采用25厚1200*645中灰色烧毛花岗岩干挂占北面石材墙面的70%。、码头区楼梯B码头区楼梯B主要由石材台阶面、栏杆扶手、花台、花池墙、台阶侧矮栏、挡墙混凝土压顶、石材墙面、硬木扶手带栏杆、栏板组成。结构特点分别如下所示：4.2.1 、石材台阶面、高

11、程13.550m范围内的踏步采用150mn>400*1500深灰色烧面花岗岩踏步+非泵送商品混凝土C30台阶（碎石）+100厚C15非泵送。、石高程13.550m处的休息平台采用30mR>深灰色烧毛面花岗岩1500*400+30厚1:3水泥砂浆+钢筋混凝土层+100厚C15素混凝土。、高程14.750m范围内的踏步采用150mmff1500*430深灰色烧毛面花岗岩踏步+非泵送商品混凝土C30台阶（碎石）+100厚C15非泵送。、高程14.750m处的休息平台采用50mmff花岗岩面层+40厚粗砂垫层+220厚6%水泥碎石层。4.2.2 、栏杆扶手扶手采用4厚50亚光不锈钢扶手。4

12、.2.3 、混凝土挡墙墙身及压顶混凝土挡墙墙身结构形式为现浇钢筋混凝土墙身。压顶采用30mm?1:2水泥砂浆铺砌中灰色烧毛面花岗岩压顶120厚1200*400（菱形）。4.2.4 、石材墙面石材墙面共采取两种不同规格厚度的花岗岩干挂分别是50厚1200*645中灰色凿毛花岗岩干挂占北面石材墙面的30%；另一种采用25厚1200*645中灰色烧毛花岗岩干挂占北面石材墙面的70%。5、亲水平台、硬木扶手带栏杆、栏板亲水平台采用1.05米高的安全栏杆，扶手采用防腐木扶手（刷清漆），栏杆柱采用5厚60*60工字钢栏杆柱1.2米一根，8钢管150mm护，500角钢固定。、防腐木地板底层采用人工铺装厚度为

13、15cm的碎石底层，垫层采用C15商品混凝土垫层，100*100木龙骨与C15混凝土底层用50*75角钢连接，50厚防腐木地板，铺在100*100木龙骨上，木地板油漆采用底油、刮腻子、油色、漆片两遍、水晶地板漆两遍工艺完成。6、挡土墙工程本工程挡土墙共为：挡土墙一、挡土墙二、挡土墙三、挡土墙四、挡土墙五、挡土墙六，挡土墙a。挡土墙结构形式为C30现浇混凝土挡墙墙身，100厚C15非泵送商品混凝土垫层。伸缩缝采用安装沥青麻丝伸缩缝，挡墙混凝土压顶采用30mm厚1:2水泥砂浆铺砌中灰色烧毛面花岗岩压顶120厚1200*400。石材墙面采用1200*645中灰色烧面花冈岩（干挂）。施工注意事项如下所

14、示：、根据设计图纸及地质勘查报告可知挡土墙基础需埋至粉质粘土层，地基承载力特征值为130Kpa或埋至中砂层，地基承载力特征值180Kpa如未到上述土层，需挖至该层用级配碎石分层夯实至基底，压实系数大于。、挡土墙混凝土浇筑采用强度等级为C30混凝土。、挡土墙基础钢筋保护层为40mm梁柱钢筋保护层为30mm板钢筋保护层为20mm。、为排出墙后积水，须设置泄水孔，孔眼尺寸位。100左右，孔眼间距23m设置。为防止泄水孔堵塞，在泄水孔进口处设置反滤层，反滤层采用透水性材料：如鹅卵石、砂砾石等，为防积水渗入基础，需在最低泄水孔下部夯填至少300厚的粘土隔水层。、岸后填土分层夯实，填土质量粉质粘土干密度不

15、小于m3;粘土加石干密度不小于m3。、挡土墙每隔15m-20m设置伸缩缝一道，缝宽2cm,缝内填柔性材料。7、栏杆一、栏杆二栏杆工程采用100厚C15非泵送商品混凝土垫层，现浇混凝土挡墙墙身C30非泵送商品混凝土现浇硅挡土墙，压顶采用30mm厚1:2水泥砂浆铺砌中灰色烧毛面花岗岩压顶120厚1200*400。石材墙面采用1200*645中灰色烧面花冈岩（干挂）。8、木栈道木栈道宽3m采用1500X150X50深棕色防腐木面板（缝隙5）,铺在80X100宽木龙骨上，采用。30盲道钉固定，木龙骨与基层（100*100*30素硅垫块600采用50*75角钢连接，垫层采用100厚C15素硅垫层+150

16、厚碎石垫层。木地板油漆采用底油+刮腻子、油色、漆片两遍+水晶地板漆两遍。防腐木材料选用南方松，防腐处理需达到行业C3标准，防腐木防腐剂采用CCA木材防腐处理后需要其外表面涂户外木油（保持木材原色）。防腐木板与木龙骨之间采用不锈钢自攻螺钉固定，每个交接点用2颗螺钉进行固定。所有不锈钢采用316型号。所有木钉、角钢、螺栓等钢材连接件均应经过热镀锌处理，热镀锌处理需满足金属覆盖层钢铁制品热镀锌层技术要求（GB/T13912-2002）相应要求。钢栏杆需经过酸洗处理后，外表面喷涂氟碳漆，氟碳漆颜色另行确定。（二）码头区路灯及音响工程1、码头区路灯工程路灯基础采用C25混凝土基础浇筑后用400*400m

17、m底座法兰盘安装，在预埋。70PVO料弯筒，用普通土角钢接地极制作安装。2、音响工程电缆保护管采用焊接钢管埋地敷设（DN25mm）管内穿线采用RVS-2*6,扩声系统设备采用全音域防水音箱15WI.（三）园林绿化1、绿化种植、本工程码头广场绿化上木种植园林绿化苗木汇总表编号植物品种数量（株）胸径（cm）高度(cnj)蓬径（cm>备注1狐尾椰子8401-450全冠种植，树形优美2黄金榕球11101-120球形好，不脱脚3指甲花16161-180151以上全冠种植，树形优美4凤凰木720-22551-600401-450全冠种植，树形优美5鸡蛋花14地径10-12240-260201-220

18、全冠种植，树形优美、本工程广场绿化下木种植园林绿化苗木汇总表编号植物品种数量(m2)高度(cm)蓬径（cm）种植密度备注1九里香4551-6031-4016株/m22彩叶草2131-4021-3020株/m23三角梅8951-6041-506株/m24花叶假连翘2741-5031-4016株/m25杜鹃7331-4031-4016株/m26花叶美人蕉222-3芽/丛4丛/m27黄花马缨丹2431-4021-3020株/m28软枝黄蝉1441-5031-4012株/m29福建茶7351-6041-5012株/m210莺尾1721-3021-3025株/m211马尼拉草皮168满铺（四）景观桥1、

19、桥梁工程施工特点本工程桥梁上跨蓝溪，上部采用2x19m钢筋混凝土现浇箱梁，采用单箱梁，梁顶宽5m底宽3m,悬臂长1m边腹采用直腹板，桥面横坡通过桥面铺装形成，箱梁顶、底板始终保持平行。箱梁顶板厚度20cm,底板厚度20cm,悬臂根部理论厚度30cmi上部结构：左梯道为12.75m连续混凝土板，主桥为2X19m普通钢筋混凝土箱型梁，右梯道为7.71m简支混凝土板。桥面铺装采用木结构，结构重要性系数采用。起终点桩号为：K0+00O-K0+（含楼梯段）。桥梁全长为60.14m,右偏角为90°。下部采用柱式墩桩基础，钻孔桩基础，其中1#桥墩直径0.6m,桩基0.8m,2#-4#桥墩直径1m桩

20、基直径1.2m。、主要技术标准：1.1.1、 人群荷载：5-2X（38-20）/20x/20=4Kpa。1.1.2、 桥梁横坡：1%桥梁纵坡：%F坡。1.1.3、 设计水位：规划蓄水水位11.5m,现状常水位8.3m。1.1.4、 桥梁宽度：0.19m+4.62m+0.19m队行道）=5m。1.1.5、 地震作用：地震设防烈度为7度，基本地震加速度峰值0.1g,特征周期，桥梁环境条件是I类，但由于水土具腐蚀性因此桩柱等下部结构采用II类环境条件设计。1.1.6、 桥梁设计基准期：100年；设计使用年限：50年。1.1.7、 桥梁设计安全等级：三级，结构重要性系数取。1.1.8、 抗震类别：D类

21、。1.1.9、 设计洪水频率：1/50。、主要材料1.2.1 、混凝土(1)、C40混凝土：用于现浇箱梁。(2)、C30混凝土：桥台台帽、背墙和挡块、桥墩墩帽、墩柱等、桥台桩基硅。(3)、C40小石子混凝土：用于支座垫石。1.2.2 、钢材(1)、普通钢筋：采用R235HRB33($冈筋，钢筋应符合钢筋混凝土用钢第1 部分热轧光圆钢筋()和钢筋混凝土用钢第2部分：热轧带肋钢筋()的规定。R235HRB33郛筋用于抗裂钢筋、构造钢筋及部分受力钢筋，HRB400钢筋用于部分结构主要受力钢筋。2 2)、其他钢材：钢板及焊条等，均应符合现行相关国家和行业标准的规定及满足设计、施工需要。1.2.3、其它

22、材料( 1) 、桥面防水：采用防水环氧砂浆。(2)、支座：桥梁支座根据设置部位不同，连续箱梁采用GPZ(KZ)型盆式橡胶支座。其技术性能应符合JT391-1999公路桥梁盆式橡胶支座的要求。楼梯板道采用GYZ板式橡胶支座，其技术性能应符合公路桥梁式橡胶支座规格系列(TJT663-2006)、公路桥梁板式橡胶支座技术标准(JTT4-2004)的要求。(3)、伸缩缝：桥面伸缩缝采用4cm及2cm的伸缩缝。、施工方法及施工注意事项1.3.1 、上部结构施工方法及施工注意事项(1)上部结构施工方法本桥梁工程上部采用2x19m钢筋混凝土现浇箱梁，采用单箱梁，梁顶宽5m,底宽3m悬臂长1m;边腹采用直腹板

23、，桥面横坡通过桥面铺装形成，箱梁顶、底板始终保持平行。箱梁顶板厚度20cm,底板厚度20cm,悬臂根部理论厚度30cm桥面铺装采用木结构。现浇箱梁施工采用钢管桩施工工艺，施工工艺流程如下：钢管桩便桥施工工艺流程图下一循环(2)上部结构注意事项、浇筑混凝土前应将预埋钢筋、钢板、预留孔按各图中位置准确地安装或预留，其中梁端伸缩缝预留梢尺寸参考选用伸缩缝的安装图设置。70%、箱梁采用逐孔搭架现浇，施工顺序：先浇底、腹板、在底、腹板达到的设计强度后在浇顶板。横隔板下半部分随腹板一起浇筑，横隔板的上半部分随顶板一起浇筑。、浇筑混凝土时应注意振捣密实，特别是管道密集部位及锚头垫板部位更应严格要求。、施工时

24、应注意预埋护栏，支座等预埋钢筋。1.3.2 、下部结构及其它(1)、施工时若发现基底地质情况与设计不符，应及时通知相关单位进行处理。(2)、开工前，要根据桥梁基础资料，详细核查桥梁各个构造图的高程，如有误差，及时和相关单位联系以便进行核查修正。(3)、本桥所有桩基均按摩擦桩设计，桩底沉渣厚度不得大于15cmi（ 4） 、本桥桩基检测可采用低应变反射波法检测。（ 5） 、施工时应严格控制各特征点高程。（ 6） 、施工时应注意有关预埋件的埋置。（ 7） 、墩台帽梁顶面设支座垫石，设计时已给出垫石高度，施工时应按所给高度将支座垫石做成水平。（ 8） 、支座预埋钢板外露部分及支座上下钢板均采用热浸镀锌

25、处理，并要求在镀锌之前对钢板表面进行抛光和除锈处理。2、人行桥景观夜景照明工程、负荷类别及负荷等级本工程属区内市政景观照明，负荷等级为三级。、照明设计8.2.1 、本工程景观控制箱为AL1电源进线均采用三相380V进线，配电箱位于桩号起点处，进线位置由甲方确定。8.2.2 、照明配电箱为非标箱，防护等级IP65，室外安装，位置可由甲方指定，具体尺寸由成套厂家定。8.2.3 、照明控制采用开灯以智能系统控制，时间控制模块设置于配电箱内。8.2.4 、电缆的选择及敷设方式各回路电缆采用YJV-1KV三芯电缆，一芯火线，一芯零线，另一芯为专用保护接地线。所有电缆均穿镀锌钢管，沿地暗敷时埋深0.5米，

26、敷设过程中参照相关规范，管路长度超过30米时，可增加接线盒。电缆在进出伸缩缝处应充裕的预留。、接地2.3.1 、本工程设计采用TN-S接地保护系统。2.3.2 、灯具外壳，电缆保护管、控制箱及所有金属支架，外壳均应有良好的接地。接地作法详国标03D501-4;PE线需做重复接地，要求实测接地电阻RW4欧。、防锈处理所有电气安装铁件，外露接地线完成后应进行防锈处理，即红丹打底一度，外加调和漆二度。、施工注意事项2.5.1 、两灯之间电缆不允许剪断连接，灯具电缆在保护管中不得有接头。2.5.2 、灯具安装施工和照明电力电缆敷设时，如遇给水、雨水、污水、电力、电信、煤气横穿支管时，则灯具安装位置和照

27、明电力电缆可适当调整，以避开上述各支管。2.5.3 、所有灯具的位置在施工时可根据现场情况适当调整，考虑安全、协调、美观等因素。并需经甲方及设计单位同意后方可安装，灯具应能防尘、防水、防盗。电缆及镀锌钢管用量以施工现场监理签字确认为准。四、工期要求根据编号为南建标2013016号招标文件及施工合同可知计划开工日期为2013年03月05日，总工期70日历天，合同竣工日期为2013年05月13日。五、建设地点及环境特征1、建设地点、地形、地貌南安市蓝溪湿地公园（码头区）及景观桥工程拟建场地位于溪美街道蓝溪沿岸，地貌属冲洪积阶地，地形呈“凹”字形，拟建场地地势总体较开阔，未发现各种地下设施及架空电缆

28、线。拟建人行桥横跨蓝溪，该段平均宽度约35m自西向东往西溪方向径流，溪水流速缓慢，水深约6.0m,现状岸坡稳定，无明显冲刷现象，蓝溪两侧有形成9.80m的土质坡岸，植被发育，纵向坡度约3545°。2、工程地质、地层岩性：桥区表层为冲洪积层覆盖，下伏基岩为燕山早期花岗岩地层。、地质构造：根据区域地质、现场调查和钻探资料表明，桥区分布露燕山早期花岗岩地层，未发现断裂带通过，构造简单。3、岩土特征、杂填土：杂色，松散状，成分为粘性土、块石及少建筑、生活垃圾等回填，硬杂质含量约占3040%回填时间为13年，欠压实、固结，场地内仅QRK味揭露，层顶标高为17.30m,厚度7.20m。、中砂：灰

29、黄色，浅灰色，呈稍密状，饱和，粒径0.25mm1勺颗粒含量为%颗粒级配不良，分选性差，含较多的角砾，局部相变为粗砂，冲洪积形成，该层所有钻孔有揭露，层顶深度为7.20m,层顶标高为10.10m,层厚为8.40m,厚度变化较大。、卵石：杂色，主要为稍密中密状，饱和，粒径20mm勺颗粒含量为%,颗粒级配良好，呈次圆形、椭圆形，磨圆度好，石质成分杂，母岩成分主要以凝灰岩为主，骨架间由中粗砂及砾石所充填，冲洪积形成，该层仅钻孔QRK庄QRK4未揭露，层顶深度为12.10m,层顶标高为7.90m,厚度为3.50m。、碎块状强风化凝灰熔岩：浅灰色、灰黄色，岩芯极破碎，主要矿物成分为长石、火山碎屑物等，节理

30、裂隙极发育，块径在38cm不等，锤击易碎，原岩结构清晰，岩体基本质量等级为V级，该层全场钻孔有揭露，个别钻孔为揭穿，层顶深度无15.60m,层顶标高为5.00m,层厚为7.10m。、中风化凝灰熔岩：浅灰色、灰黄色，晶屑凝灰质结构，块状构造，矿物成分以火山碎屑物、长石为主，节理裂隙很发育，裂隙面见铁锰质渲染，岩芯主要呈碎块状，少呈短柱状，岩芯长度一般在1015m岩体较破碎，为较硬岩，岩体基本质量等级为IV级，该层全场钻孔有揭露，且未揭穿，层顶深度无18.70m,层顶标高为4.30m,层厚为6.20m。4、气象、水文地质本工程施工范围路段属亚热带湿润性季风气候，冬无严寒，夏无酷暑，气候温和，雨量充

31、沛。年平均温度20.9，最热七月份日平均气温28.6，最冷一月份日平均气温10.7，历年极端最高气温39.0，历年极端最低气温-1.8C,年平均相对湿度76%多年平均降雨量为1600mm最大年降雨量达2268mm最少年降雨量968mm一般降雨月份集中在59月份，占全年的6月份降雨最多达317.4mm历年平均风向频率以静风为主，占25%东风次之，占9%；东北风居三，占9%。全年平均风速为2.4m/s，年最大风速为7.7m/s。热带风暴与台风出现在79月份，瞬时最大风速达32m/s。六、参建单位本工程主要参建单位如下所示：建设单位：南安市园林管理处设计单位：中铁（石家庄）设计研究院有限公司上海市园

32、林设计院有限公司勘察单位：监理单位：厦门协建工程咨询监理有限公司施工单位：福建中亚建筑工程有限公司第二章施工部署一、项目组织机构设置本工程采用项目法施工，由我公司选派高层管理人员组成工程项目经理部，全权负责施工现场管理。项目部直接对公司负责、项目经理部从公司中抽调精干的各专业管理人员、管工、质保人员及消防安全人员等、负责具体指挥施工全过程。本工程项目部具有全面的工程施工管理经验，且对工程比较熟悉，与业主、监理有良好的配合度。我们将组建项目经理部，下设7个施工班组：土石方施工班组、浆砌施工班组、模板班组、钢筋班组、混凝土施工班组、园林绿化班组、电力施工班组以确保本工程能够按期、优质的完成。及时组

33、织项目经理部有关人员尽快完成施工测量、及时办理施工相关手续，及时对各种原材料进行送检，尽快完成施工现场的围护和建点工作，尽早开始工程施工。施工组织机构人员设置如下所示:厅P职务职称组成人员证书编号1项目经理工程师黄和平闽25822技术负责人工程师陈煌枝闽特Z609-1029633安全员助工主义胜闽建安C(2009)50076664材料员助工陈红菊DA3057885施工员助工庄贻彬DA1282986质检员助工吴晓莲JA4142907造价师/预算员助工吴建忠建造056项目组织机构框图南安市蓝溪湿地公园（码头区）及景观桥工程项目经理部二、施工阶段、区段划分计划（一）施工阶段1、技术准备、编制施工组织

34、设计和关键工序专项施工方案，并报相关单位审批。、组织技术人员进行施工图自审、图纸会审和设计交底，熟悉岩土工程勘察报告，了解工程重点和难点。、技术人员要向、项目部组成人员、班组进行技术交底，明确技术要求和质量控制的重点和难点。、正式施工前，向建设单位接受坐标、水准点等书面测量基准资料、并进行复测。2、人员、设备、材料准备、人员组织调配精良的管理、技术人员组建项目经理部。组织施工人员进行施工前教育，保证安全、文明施工、设备准备组织设备进场，并进行进行检修和调试，保证施工顺利进行。设备配置如下表：本拟投入的主要施工机械设备表序号机械设备、机具名称型号及规格单位数量新旧程度进场计划（年.月）1数字力用

35、表PS-56台2100%2驳船50t辆2100%3电动空气压缩机0.9m3/min台2100%4电动空气压缩机0.6m3/min台2100%5交流弧焊机DN100台2100%6直流电焊机30kW台2100%7交流弧焊机容量台2100%8交流电焊机台2100%9交流电焊机台2100%10对焊机台290%11台式砂轮机100台290%12石料切割机台390%13木工圆锯机小500台290%14木工压刨床单面600mm台290%15电动煨弯机100以内台290%16电锤520kW台290%17钢筋弯曲机40台290%18钢筋切断机40台290%19双锥反转出料混凝土搅拌机350L台190%20灰浆搅

36、拌机200L台190%21电动滚筒式混凝土搅拌机400L台190%22手动的户台590%23双筒慢速电动卷扬机5t台190%24单筒慢速电动卷扬机5t台190%25单筒快速电动卷扬机1t台190%26洒水车4000L辆290%27油罐车5000L辆190%28机动翻斗车1t辆290%29自卸汽车10t辆190%30自卸汽车10t辆190%31自卸汽车8t辆190%32载重汽车15t辆190%33载重汽车8t辆190%34载重汽车6t辆190%35载重汽车5t辆190%36载重汽车4t辆190%37汽车式起重机30t辆190%38汽车式起重机20t辆190%39汽车式起重机8t辆190%40汽车

37、式起重机5t辆190%41轮胎式起重机10t辆190%42履带式起重机15t辆190%43履带式电动起重a5t辆190%44履带式皿动起重机5t辆190%45/u冲击钻机30型（电动）台390%46冲击钻机22型（电动）台390%47内燃光轮压路机15t辆190%48内燃光轮压路机8t辆190%49电动夯实机2062kg.m台390%50电动夯实机2062kg.m台390%51轮胎式装载机3.0m3辆290%52履带式液压单斗挖掘机1.0m3辆290%53履带式推土机90kW辆290%54履带式推土机75kW辆190%注：所有机械经检查后方可进场，所有计量器具经检定合格方可投入使用。、材料准备

38、购置施工所需材料，钢筋、水泥、砂、石及其它辅助材料，并提前进行必要的检验。2、施工现场准备、清理现场清除现场障碍物，实现“三通一平”。、施工现场控制网测量根据建设单位提供的永久性坐标和高程，按照施工总平面图要求，进行施工场地控制网测量，设置场区永久性控制测量标桩。、建造临时设施按照施工平面图和临时设施需要量计划，建造各项临时设施，为正式开工准备好用房。3、物资准备、材料加工和订货根据施工预算的材料分析、构（配）件和制品加工要求及施工进度计划的要求，编制建筑材料需要量和构（配）件和制品加工计划，签定材料采购、构（配）件加工合同。根据施工方案和进度计划的要求，编制相应计划，签定机具采购合同。为使工

39、程能正常施工如期完成，物资采购、供应管理工作是关键。要求做到组织落实、制度保证措施落实，组织专门班子负责材料采购供应。3. 2、施工机械的准备根据项目的需要，制定相应的机械设备使用计划，组织施工机械设备分批次进场作业。（二）区段划分计划以及施工顺序（1） 段划分计划根据招标文件、设计图纸及预算书，本工程暂划分为四个单独工作面，分别为码头区景观工程、码头区路灯及音响工程、园林绿化、景观桥。具体区段划分计划如下表所示：南安市蓝溪湿地公园（码头区）码头区景观工程人行道桥头广场码头广场码头区楼梯A码头区楼梯B码头区大台阶亲水平台挡土墙一挡土墙二挡土墙三挡土墙四挡土墙五挡土墙六栏人栏杆二及景观桥挡土墙a

40、C-C剖面3/11剖面木栈道工程码头区路灯及音响工程码头区路灯工程码头区首响工程园林绿化绿化种植景观桥桥涵工程景观桥路灯工程三、施工总体进度计划与阶段目标合同开工日期为2013年03月05日，总工期70日历天，合同竣工日期为2013年05月13日。具体施工总体进度计划与阶段目标详进度计划表。第三章资源供应计划一、劳动力进场数量积时间计划表序号工种人数进场时间1项目部管理机构人员102行政、后勤人员53驾驶员104汽车维修工25电焊工56钢筋工107木工108碎、砂浆拌和工109水电工210金属安装人员1011泥水工2012普工1013其他用工2014国J40、主要材料进场数量及时间计划表序号材

41、料名称单位数量进场时间1水泥（）t250根据现场实际用量调配2水泥（）t480根据现场实际用量调配3钢板t4螺纹钢筋（20以外）t5螺纹钢筋（20以内）t6圆钢（10以外）kg2707圆钢（10以内）kg8圆钢小6kg9圆钢10以内t10大粒径鹅卵石300400mmt4211碎石m3250012砂m31200013粉煤灰砖240X115X53MU10块2000014红砖240X115X53块3900154厚50亚光不锈钢扶手m5216亲水平台米安全栏杆m19017成品座椅套1318全音域防水音箱15W台42备注：具体材料名称及数量详见预算书。三、机械设备进场数量及时间计划表厅P机械设备、机具名

42、称型号及规格单位数量进场计划（年.月）1数字力用表PS-56台22驳船50t辆23电动空气压缩机0.9m3/min台24电动空气压缩机0.6m3/min台25交流弧焊机DN100台26直流电焊机30kW台27交流弧焊机容量台28交流电焊机台29交流电焊机台210对焊机台211台式砂轮机100台212石料切割机台313木工圆锯机小500台214木工压刨床单面600mm台215电动煨弯机100以内台216电锤520kW台217钢筋弯曲机40台218钢筋切断机40台219双锥反转出料混凝土搅拌机350L台120灰浆搅拌机200L台121滚筒式混凝土搅拌机400L台122手动助产台523双筒慢速电动卷

43、扬机5t台124单筒慢速电动卷扬机5t台125单筒快速电动卷扬机1t台126洒水车4000L辆227油罐车5000L辆128机动翻斗车1t辆229自卸汽车10t辆130自卸汽车10t辆131自卸汽车8t辆132载重汽车15t辆133载重汽车8t辆134载重汽车6t辆135载重汽车5t辆136载重汽车4t辆137汽车式起重机30t辆138汽车式起重机20t辆139汽车式起重机8t辆140汽车式起重机5t辆141轮胎式起重机10t辆142履带式起重机15t辆143履带式电动起重机5t辆144履带式电动起重机5t辆145冲击钻机30型（电动）台346冲击钻机22型（电动）台347内燃光轮压路机15t

44、辆148内燃光轮压路机8t辆149电动夯实机2062kg.m台350电动夯实机2062kg.m台351轮胎式装载机3.0m3辆252履带式液压单斗挖掘机1.0m3辆253履带式推土机90kW辆254履带式推土机75kW辆1第四章临时设施建设计划一、项目经理部及施工驻地建设规划1、根据现场实际情况，我司计划要建设项目部经理部、仓库、配电房、洗浴卫生间及员工宿舍。项目部经理部采用两层彩钢活动房，具彩钢活动房满足牢固、美观、保温、防火、通风、疏散等要求，根据暑期将至，二楼采用隔热吊顶处理，采用空调防暑降温。临建设施内用电达到"三级配电两级保护”，2、砂、碎石、砖等材料堆放场地分别布置在建筑

45、物的周边，靠近施工机械。脚手架等材料采用边进场边就位施工安装。3、沿建筑四周设排水沟，经沉淀池后排入市政管网。4、现场主要入口处设置出入制度条例，工程简介，安全制度（八牌一图）。5、现场施工垃圾采用段段清理，集中堆放专人管理，统一托运的方法，将从各段清理的垃圾通过斗车由专人将垃圾运到堆放点。二、施工便道设计与修建计划施工便道，按总平面图的道路布置进行设置便于今后道路使用。工地大门面向主干道，由大门进入（详见施工平面布置图）。工地入口处设置洗车台。道路选用片石铺设路床，面层采用150厚C15硅，以保证运输道路平整畅通。沿外脚手架、道路周边、搅拌站周边设排水沟。排水沟截面尺寸为250X300,每隔

46、30m左右设一个沉淀池，沉淀池尺寸为800X800X800,排水沟要有3%。泛水，排水沟上设置硅预制板，排水口由大门通向市政检查井。所有材料堆放场所及搅拌站地面均做硬化处理，保证现场整洁，满足文明施工的要求。三、供水、供电以及通讯方案计划（一）、用水量及管路计算1、生活用水量qi施工用水量qi按工程用水量高峰期计算，因本工程高峰期发生在浇注硅阶段。K1K2Q1.051.55.20104LK-_未预计的施工用水系数取K2-现场施工用水不均衡系数取Q-硅浇汪等阶段每班计划耗水量2、现场施工生活用水量q2=3.0L/S略3、生活区生活用水量q3=2.0L/S略4、消防用水量

47、q4=10L/S因为qi+q2+q3cq4=15L/SQ=15L/S所以Q=15L/S5、管路计算：取用水量-5 2.841.3 10004Qq1V1000D配水管直径（m）Q耗水量（L/S）V管网中水流速度（m/s）取D=50mm即选用d=50m艘锌管作工地临时供水主干线用水。6、管路布设措施、采用小50的供水管，保证施工供水。具体见施工平面布置图。、在现场四周设置4个水龙头作为生产用水，另根据需要设置一定数量的水龙头作为生活用水。水管埋入地下200mm在现场适当位置布置3个消防用水龙头。（二）、现场临时供电（具体见施工现场临时施工用电方案）本工程供电系统采用TNPS系统，现场临时用电包括动

48、力用电和照明用电。将用电设备分类编组，对施工现场用的卷扬机、钢筋加工机械、电焊机、水泵和照明用电等分类统计其设备功率和设备数量。在计算用电量时，从以下方面予以考虑：1、全工地所用的机械动力设备；2、施工总进度计划中施工高峰阶段同时用电设备最高数量；3、各种机械设备在工作中的需用情况见附表：主要施工机械设备表4、现场所需临电容量计算：P=（K12P1+K2EP2+K至P3）P一总容量P1电机容量P2一电焊机总容量P3-生活照明K1K2K3为系数K1取K2取K3取P=X+x+50）=226KW现场350KV侬压器能满足使用。5、现场线路布置、现场勘查：为了安全第一，在正式进入现场时，还需进一步了解

49、和勘查，确保不发生意外事故。、确定电源进线、配电室、总配电箱、分配电箱的位置及走向。a、电源进线：本工程施工现场临时电源从甲方提供的变压器下面引来380/220V电压,并在进入现场后设置施工用电总配电箱。现场采用TN-S系统，做到工作零线和保护零线分开，接地电阻值不小于4欧姆。正常情况下不带电金属外壳和保护零线相连接，工作零线仅用于负载（即220V的用电设备）。整个施工现场按三级配电、三级以上漏电保护装置，即总配电箱（柜）一分配电箱一开关箱用电设备，箱内所有开关均用明显的标志标明所有控制的回路、用电设备等。每个配电箱均有专人负责，以防发生触电事故。b、总配电箱、分配电箱及开关箱的位置现场设置总
