同养转标养试块

1、同养转标养试块负温转常温的同条件试块，也就是冬季施工同条件下养护到明年常温状态下28天的强度测试。负温转正温的同条件试块，也就是在施工同条件下养护到28天后把试块放到标养箱里养护到28后试压而留置的试块。好看看建筑工程冬期施工规程吧，冬施要留置抗冻临界强度试块，和转常温试块；7.1.1 冬期浇筑的混凝土其受冻临界强度应符合下列规定7.1.1.1 普通混凝土采用硅酸盐水泥或普通硅酸盐水泥配制时应为设计的混凝土强度标准值的30%,采用矿渣硅酸盐水泥配制的混凝土应为设计的混凝土强度标准值的40%,但混凝土强度等级为C10及以下时不得小于5.0N/mm2.7.1.1.2 掺用防冻剂的混凝土当室外最低气

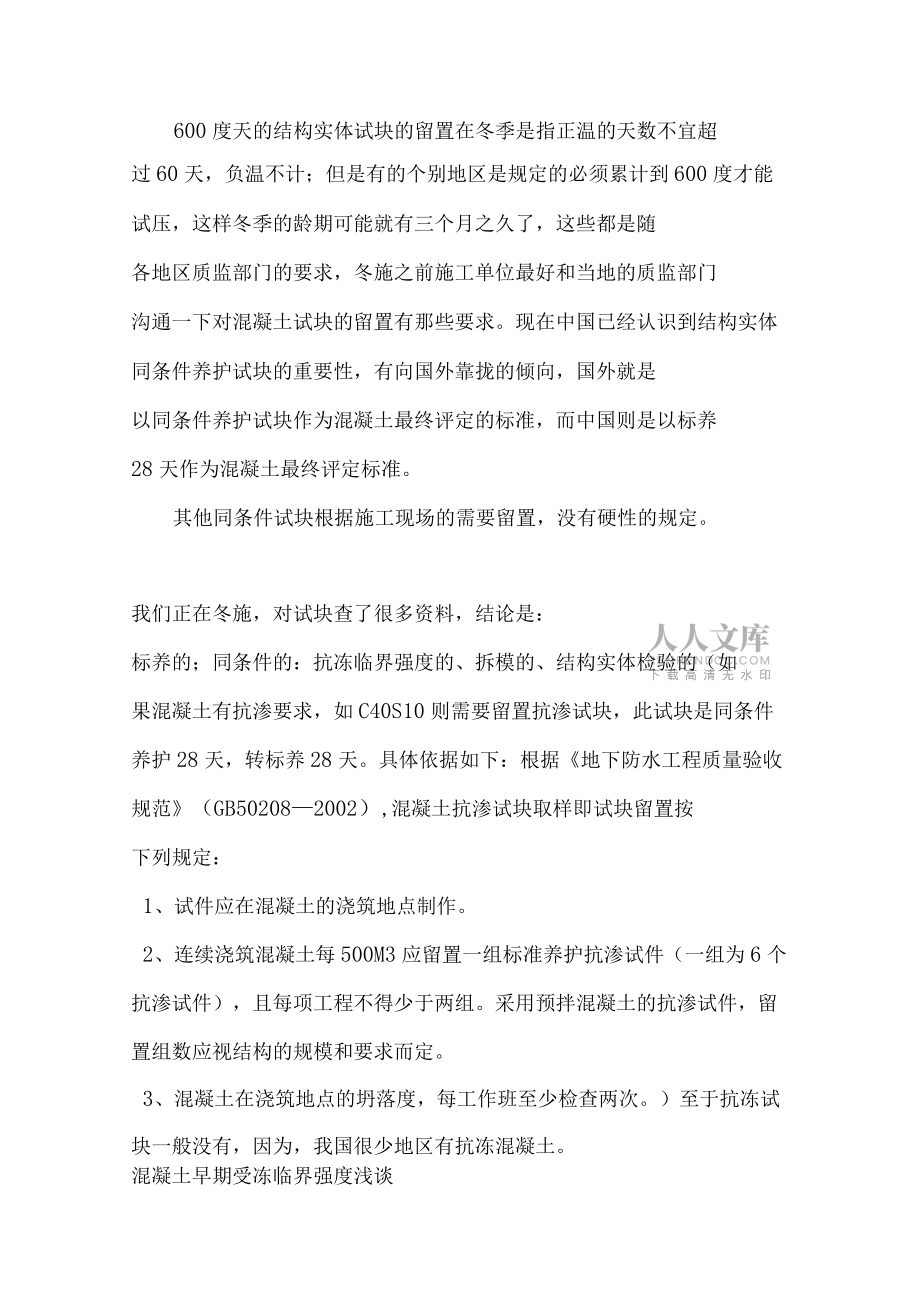

2、温不低于-15C时不得小于4.0N/mm2当室外最低气温不低于-30C时不得小5.0N/mm2。转常温试块在冬施完后28天试验。北京为4月12日北京市对掺防冻剂的混凝土已经取消转常温到第二年4月12日试验的试块，只留置同条件28天转标养28天的试块，对没有掺防冻剂的才留置转常温的试块。临界强度的试块是冬季混凝土养护测温和混凝土达到0摄氏度时是否受冻害的主要依据。600度天的结构实体试块的留置在冬季是指正温的天数不宜超过60天，负温不计；但是有的个别地区是规定的必须累计到600度才能试压，这样冬季的龄期可能就有三个月之久了，这些都是随各地区质监部门的要求，冬施之前施工单位最好和当地的质监部门沟通

3、一下对混凝土试块的留置有那些要求。现在中国已经认识到结构实体同条件养护试块的重要性，有向国外靠拢的倾向，国外就是以同条件养护试块作为混凝土最终评定的标准，而中国则是以标养28天作为混凝土最终评定标准。其他同条件试块根据施工现场的需要留置，没有硬性的规定。我们正在冬施，对试块查了很多资料，结论是：标养的；同条件的：抗冻临界强度的、拆模的、结构实体检验的（如果混凝土有抗渗要求，如C40S10则需要留置抗渗试块，此试块是同条件养护28天，转标养28天。具体依据如下：根据地下防水工程质量验收规范（GB502082002）,混凝土抗渗试块取样即试块留置按下列规定：1、试件应在混凝土的浇筑地点制作。2、连

4、续浇筑混凝土每500M3应留置一组标准养护抗渗试件（一组为6个抗渗试件），且每项工程不得少于两组。采用预拌混凝土的抗渗试件，留置组数应视结构的规模和要求而定。3、混凝土在浇筑地点的坍落度，每工作班至少检查两次。）至于抗冻试块一般没有，因为，我国很少地区有抗冻混凝土。混凝土早期受冻临界强度浅谈提要通过对混凝土早期受冻临界的论述，指出了早期受冻临界强度是保证冬期施工中混凝土工程质量的重要前提。关键词早期受冻临界强度冬期施工外加剂1前言混凝土工程的冬期施工和常温施工不同，由于自然气温已降低到0c以下，从整个施工过程的各个环节，都要采取相应的保温、防风、防失水等措施，尽量给混凝土创造正温养护环境，使混

5、凝土能不断凝结、硬化、增长强度。然而在寒冷地区进行混凝土冬期施工，由于各种因素影响，欲使混凝土完全不受冻，是不现实也是不经济的。因为这要增加许多防护措施，而且要拖长工期。因此设想作出一些规定，在一定条件下允许混凝土早期受冻，而不致损害混凝土各项性能，满足设计和使用要求。2混凝土早期受冻害混凝土早期受冻害是指混凝土浇筑后，在养护硬化期间受冻，它能损害混凝土的一系列性能。这种冻害主要是由于施工方法选择不当、施工人员技术水平不高或不负责任而造成的。它可使混凝土的一系列物理、力学性能降低，达不到设计要求，影响工程应用，降低耐久性，甚至造成返工。其中影响最大的是混凝土的抗压强度，见表1。由表1可见，普通

6、混凝土浇筑后，如未经适当养护而早期受冻，其强度损失很大，不论何种强度等级的混凝土，其强度损失最大可达50%。温度不太低时损失反而大。可见若使混凝土浇筑后，在受冻前有一定的预养护期，达到一定的早期强度而暂时抵抗冻害，其后期强度可大为减少，这个早期强度就是混凝早期受冻临界强度。表1混凝土浇筑后立即受冻的强度损失受冻前预养护时间(h)冻结时间(h)冻结后又转入标养时间(d)受冻温度(C)混凝土强度损失(%)C20C30C4002428-538.048.948.1-1032.541.843.3-2027.816.820.102428-535.944.147.8-1030.537.041.8-2019.

7、422.020.83混凝土早期受冻临界强度混凝土早期受冻临界强度是指冬期浇筑的混凝土在受冻以前必须达到的最低强度。即新浇混凝土在受冻以前达到某一初始强度值，然后遭到冻结，当恢复正温养护后，混凝土强度仍会继续增长，经28d标准养护，其后期强度可达设计标准值的95%。根据建筑工程冬期施工规程(JGJ104-97),早期受冻临界强度分为未掺外加剂的普通混凝土和掺外加剂的混凝土两种。见表2、表3。表2未掺外加剂的普通混凝土混凝土类型混凝土早期受冻临界强度采用硅酸盐水泥或普通硅酸盐水泥配制的普通混凝土为设计的混凝土强度标准值的30%采用矿渣硅酸盐水泥配制的普通混凝土40%混凝土强度等级：C10及小于为设

8、计的混凝土强度标准值的C10不得小于5N/mm2表3掺防冻剂的混凝土室外最低气温混凝土早期受冻临界强度-15C以内时不得低于4N/mm2-30C以内时不得低于5N/mm2混凝土早期受冻临界强度是保证混凝土冬期施工质量的一个重要指标。因为新浇筑的混凝土，在未达到临界强度时受冻，其后期强度及其它一系列物理力学性能都将受到损害，所以在确定混凝土早期受冻临界强度时应注意以下九个问题：(1)在施工时，有时施工人员为了保证混凝土能达到设汁强度，采取混凝土强度等级提高一级来求得保证。这时在确定混凝土临界强度时，就不能用原来的设计强度等级来计算，而是应当按实际浇筑的混凝土强度等级，即提高了一级后的强度等级来确

9、定。例如设计图纸上规定的是C20级混凝土，施工时试验室下达的配合比是按C30级下达，则应当按C30级混凝土来计算临界强度进行控制。未掺外加剂的普通混凝土和掺外加剂的混凝土的临界强度的确定是有区别的。未掺外加剂的普通混凝土的受冻温度是0C,而掺外加剂的混凝土的受冻温度是所掺外加剂的设计规定温度。例如，某外加剂规定的设计温度是-10C,那么使用这一外加剂的混凝土当温度降低到-10C前，必须达到4N/mm2,而后方允许温度低于-10C养护。否则混凝土将遭到冻害，导致强度损失。(3)混凝土的临界强度值是在其强度等级为C10C40,水灰比在0.40.6范围内的普通混凝土。而对于C40以上的高强或高性能混

10、凝土，由于水灰比很小，水泥用量较大，水泥的水化反应、孔结构的形成及混凝土受冻破坏过程等都很复杂，其临界值尚需进一步试验确定。4结论由于冬期施工长，在这个季节进行施工的工程，如选择方法不佳，措施不当，极易出现工程质量事故，浪费资金，拖延工期。而在整个混凝土工程施工中，混凝土强度的确定及控制，是保证工程质量的重要措施，其中早期受冻临界强度又是保证混凝土工程质量的重要前提，只有早期受冻临界强度保证了，才能保证混凝土早期不受冻害，才能保证混凝土后期强度继续发展，就可以避免在冬期施工过程中，由于混凝土质量出现的工程事故1、根据硅外加剂应用技术规范第16页中硅强度必须达到受冻临界强度规定为当最低气温不低于-10度时，硅抗压强度不得小于3.5MPa;当最低气温不低于-15度时，硅抗压强度不得小于4.0MPa;当最低气温不低于-20度时，硅抗压强度不得小于4.5MPa。2、根据建筑施工手册第四版中第1336页硅的温度降至0度前，其抗压强度不得低于抗冻临界强度，其中抗冻临界强度规定为硅酸盐水泥或普通硅酸盐水
