1、（sap实施）sap84算例20XX年XX月多年的企业涔询顾问经验经过实战验证可以落地执行的卓越管理方案，值得您下载踊T!热键热键功能说明F1获取当前菜单项或对话框的帮助信息F2两点定义一个垂直于水平囿的立囿，同时转换到立向工作平台F3三点定义一个空间任意一个立面，同时转换到立面，作平台F5定义当前工作层（分层结构）或当前平面工作平台的高度（不分层结构）F6缩小F7显示原图和全图F8中心放大F9在单个选择与窗口选择及多边形区域选择之间切换F10重新绘制图形（即重画）Ctrl+W窗口放大Ctrl+D定向移动（用鼠标拉出一条直线定义图形移动的距离和方向）Ctrl+Left图形左移Ctrl+Righ

2、t图形右移Ctrl+Up图形上移Ctrl+Down图形下移Ctrl+A以绝对坐标生成一个节点Ctrl+R以相对坐标生成一个节点Ctrl+B采用捕捉方式生成节点，即用屏幕捕捉或网点捕捉的方式生成节点平面工作平台下后效Ctrl+J交线生成法生成节点，即节点位置由两条直线来确定平面工作平台下有效Ctrl+1转换到平面，作平台Ctrl+2转换到立面，作平台Ctrl+3转换到立体工作平台ALT+F4退出Ctrl+L查看两点之间的距离Ctrl+F反转当削立卸的显木方向#在捕捉点时，按#'可以直接输入绝对坐标值确定点在捕捉点时，按'可以直接输入相对坐标值确定点Ctrl+N新建文件Ctrl+O

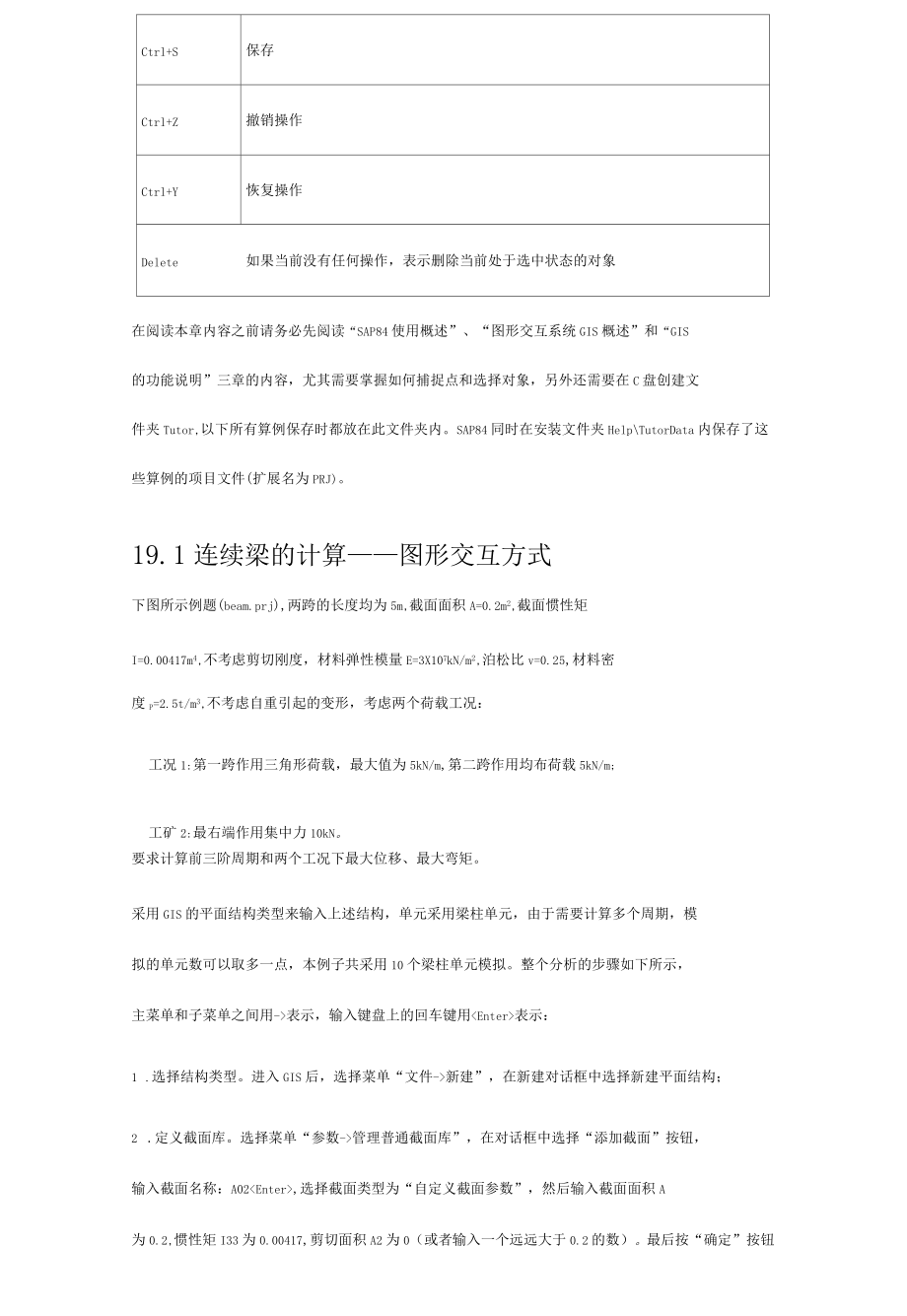

3、打开文件Ctrl+P打印Ctrl+S保存Ctrl+Z撤销操作Ctrl+Y恢复操作Delete如果当前没有任何操作，表示删除当前处于选中状态的对象在阅读本章内容之前请务必先阅读“SAP84使用概述”、“图形交互系统GIS概述”和“GIS的功能说明”三章的内容，尤其需要掌握如何捕捉点和选择对象，另外还需要在C盘创建文件夹Tutor,以下所有算例保存时都放在此文件夹内。SAP84同时在安装文件夹HelpTutorData内保存了这些算例的项目文件(扩展名为PRJ)。19.1连续梁的计算图形交互方式下图所示例题(beam.prj),两跨的长度均为5m,截面面积A=0.2m2,截面惯性矩I=0.0041

4、7m4,不考虑剪切刚度，材料弹性模量E=3X107kN/m2,泊松比v=0.25,材料密度P=2.5t/m3,不考虑自重引起的变形，考虑两个荷载工况：工况1:第一跨作用三角形荷载，最大值为5kN/m,第二跨作用均布荷载5kN/m;工矿2:最右端作用集中力10kN。要求计算前三阶周期和两个工况下最大位移、最大弯矩。采用GIS的平面结构类型来输入上述结构，单元采用梁柱单元，由于需要计算多个周期，模拟的单元数可以取多一点，本例子共采用10个梁柱单元模拟。整个分析的步骤如下所示，主菜单和子菜单之间用->表示，输入键盘上的回车键用<Enter>表示：1 .选择结构类型。进入GIS后，选

5、择菜单“文件->新建”，在新建对话框中选择新建平面结构；2 .定义截面库。选择菜单“参数->管理普通截面库”，在对话框中选择“添加截面”按钮，输入截面名称：A02<Enter>,选择截面类型为“自定义截面参数”，然后输入截面面积A为0.2,惯性矩I33为0.00417,剪切面积A2为0（或者输入一个远远大于0.2的数）。最后按“确定”按钮退出；3 .定义材料库。选择菜单“参数->管理材料库”，在对话框中选择“添加材料”按钮，输入材料名称：con<Enter>,混凝土强度等级输入0,弹性模量输入30000000,泊松比输入0.25,单位体积质量输入2.5

6、。最后按“确定”按钮退出；4 .取消材料自重的影响。选择菜单“参数->选项设置”，在对话框中取消选项“考虑材料自重”。由于在输入材料con时并没有输入单位体积重量，这一步实际上可以不需要；5 .生成最两端的两个节点。选择菜单“几何->绝对坐标生成节点”（或者按Ctrl+A键），输入0,0<Enter>（数字之间的逗号可以用空格代替），再输入10,0<Enter>。按ESC键退出节点生成；6 .生成10个梁单元。选择菜单“几何->梁柱生成”，确认当前材料和截面分别为con和A02,在常用工具与按钮对话框（左下角显示的对话框）的生成方式下拉框中选择“直线生

7、成”，然后捕捉平面上左边的节点，再捕捉右边的节点，然后输入单元数目10<Enter>。按ESC键退出梁柱生成操作；7,选择菜单“显示->显示全图”（或者按F7）,使梁柱显示的大小比较合理；8,选择菜单“显示->显示选项”，选中“节点号”和“单元号”，按“确定”按钮退出。然后通过常用工具栏上的两个字符放大和字符缩小图标，调整文字显示大小，使其比较清晰；9,施加约束。选择菜单“属性->节点->节点自由度约束”，然后在左上角的对话框中选中第二个约束按钮，程序将自动选中“约束y向平动自由度”和“约束z向平动自由度”，接着用鼠标在1号节点（最左边的节点）附近按一下鼠标

8、左键，这时1号节点显示的颜色发生了改变，最后按<Enter>（或者按窗口最下端的应用按钮）。接着在左上角的对话框中选中第四个约束按钮，程序将自动选中“约束z向平动自由度”，接着用鼠标在7号节点（正中间的节点）附近按一下鼠标左键，这时7号节点显示的颜色发生了改变，最后按<Enter>（或者按屏幕最下端的应用按钮）。按ESC键退出；10 .使约束标记永远显示。按F10键重画之后，前一步显示的约束标记不见了。选择菜单“显示->显示选项”，选中“约束、质量、指定位移”选项，按“确定”按钮退出。约束标记又重新显示了；11 .施加荷载。选择菜单“荷载->梁柱荷载”，在左

9、上角对话框中选中“改变荷载参数”按钮，在启动的对话框中选中“以插值的方式确定梁柱线荷载”，然后在荷载线密度值文字下的两个编辑框内分别入0和-5,最后选中“退出然后捕捉2个插值点”按钮。接着先把鼠标移到1号节点（最左边的节点）附近，直到在鼠标附近显示“端点”这样的文字，按鼠标左键选中该点（该点作为第一个插值点），然后把鼠标移到7号节点（最中间的节点）附近，直到在鼠标附近显示“端点”这样的文字，按鼠标左键选中该点（该点作为第二个插值点），程序将自动把这两个点的坐标填充到左上角的话框内。然后依次选中1、2、3、4、5号梁柱单元（左边的五个单元，选中后显示颜色会发生改变），最后按<Enter&g

10、t;。然后在左上角对话框中选中“改变荷载参数”按钮，在启动的对话框中取消“以插值的方式确定梁柱线荷载”，然后在“作用位置和荷载值”表格中按两次“+”按钮，添加两行表格，在第一彳T输入0和-5,在第二行输入-1和-5,按“确定”按钮退出对话框。接着选中6、7、8、9、10号梁柱单元（右边的五个单元，选中后显示颜色会发生改变），最后按<Enter>。按ESC键退出。在常用工具与按钮对话框中输入当前荷载种类为2,选择菜单“荷载->节点集中力”，在左上角对话框的“相应类型白荷载值”之后输入-10,然后选中2号节点（最右端），最后按<Enter>。按ESC键退出。12 .使

11、荷载标记永远显示。按F10键重画之后，前一步显示的荷载标记不见了。选择菜单“显示->显示选项”，选中“荷载、节点温度、梁柱温度”选项，按“确定”按钮退出。荷载标记又重新显示了；13 .使荷载显示比例跟大些。选择菜单“参数->选项设置”，在对话框中的荷载显示比例之后输入4,按“确定”按钮退出。然后按F10重画；14 .输入周期计算需要的参数。选择菜单“参数->振型计算参数”，在对话框中选中“需要计算振型”，并输入振型计算个数为3。按“各荷载种类转质量因子”表格中的“-"按钮，删除表格所有的行，按“确定”退出;15 .关闭单元号、节点号和荷载的显示。选择菜单“显示-&g

12、t;显示选项”，取消“节点号”、“单元号”和“荷载、节点温度、梁柱温度”三个选项，按“确定”按钮退出；16 .数检和保存。选才i菜单“文件->数据检查”，没有发现明显错误，按Ctrl+S,在对话框中选择需要保存的文件夹为C:Tutor,文件名为beam;17 .计算。选择菜单“分析与结果->计算与分析->开始计算与分析”；18 .显示位移图。选择菜单“分析与结果->各种位移的图形显示”，选中静态图形中的第一项，按“确定”退出，屏幕上将显示荷载种类1作用下的变形图和最大位移值。在结果处理工具栏的当前荷载种类下拉框中选择“种2”，屏幕上将显示荷载种类2作用下的变形图和最大位

13、移值。由于本例题没有输入内力组合和位移组合，分析程序将自动创建两个内力组合和两个位移组合，它们分别对应于荷载种类1和荷载种类2,也就相当于工况1和工况2;19 .显示弯矩图。选择菜单“分析与结果->一维单元的内力图”，内力图种类选择“1-2平面内的弯矩”，按“确定”退出，屏幕上将显示内力组合1作用下的弯矩图。在结果处理工具栏的当前内力组合下拉框中选择“内2”，屏幕上将显示内力组合2作用下的弯矩图；20 .显示周期和对应的模态（振型）。选择菜单“分析与结果->各种位移的图形显示”，选中动态图形中的第三项，按“确定”退出，屏幕上将显示第一阶周期对应的振型图。在结果处理工具栏的当前阶周期

14、下拉框中依次选择“周1”、“周2”和“周3”，屏幕上将依次显示前3阶振型和对应的周期。用户可以在“显示->显示选项”的结果显示设置对话框中设置动画显示的时间间隔等参数;ESC代替）；21 .关闭动画。在结果处理工具栏中包含一个图标用以停止动画（也可以按22 .关闭所有结果显示。“分析与结果->关闭所有结果显示”。23 .2连续梁的计算手工填写数据文件方式本节采用填写数据文件的方式来计算前一节的连续梁，其操作步骤如下：1 .启动SAPGUIDE,选择菜单“前后处理->文本文件编辑器”，填写以下内容，并把文件存成C:TutorbeamD:SYSTEMN=11L=2U=10UNIT

15、=0:总体信息RITZ:振型计算数据V=6P=3ERROR=0.00001ITE=1STURM=1RESTRAINT:节点自由度的约束1R=111011251R=1000116R=1010117111R=100011LOADS:集中力11L=2F=00-10000JOINT:节点坐标1C=00011C=0100G=1111FRAME:梁单元162O=21A=0.2J=0.4I=4.17E-3G=1.2E7W=0M=2.5E=3E7c=01PZ=00-1-12PZ=0-1-1-23PZ=0-2-1-34PZ=0-3-1-45PZ=0-4-1-56PZ=0-5-1-5112M=1DIR2=001T

16、=1L=1G=9111223M=1DIR2=001T=1L=2334M=1DIR2=001T=1L=3445M=1DIR2=001T=1L=4556M=1DIR2=001T=1L=5667M=1DIR2=001T=1L=6778M=1DIR2=001T=1L=6889M=1DIR2=001T=1L=69910M=1DIR2=001T=1L=6101011M=1DIR2=001T=1L=62 .选择需要计算白数据。在SAPGUIDE主界面上按“数据文件”按钮，然后在启动的对话框中选中前一步所保存的数据文件；3 .计算。在SAPGUIDE主界面的工具栏按“计算”按钮，计算完毕后，启动后处理SAPO

17、UT,由于SAPOUT实际上已经集成到GIS内，有关结果的查看可以参考前一节的相关内容。19.3四边简支方板的计算手工生成一水平放置四边简支的方板（shell.prj）,长宽为8m,厚度0.15m,材料为30号混凝土，考虑自重，板上作用向下的均布荷载，恒载3kN/m2,活载2kN/m2。计算力效应时的组合系数分别为1.2和1.4，而计算位移时的组合系数均为1.0。试计算其最大位移和单位长度上的最大弯矩。采用GIS的空间结构类型来输入上述结构，单元采用板壳单元（壳类型），单元数目为10X10,恒载（包括自重）和活载分别放置在荷载种类1和2下，单元的生成方式为手工生成：1 .重新进入GIS,在新建

18、对话框中选择新建空间结构；2 .定义材料库。选择菜单“参数->管理材料库”，在对话框中选择“添加材料”按钮，输入材料名称：C30<Enter>，混凝土强度等级输入30,其余的保持为0。最后按“确定”按钮退出；3 .生成100个板壳单元。选择菜单“几何->板壳生成”，在左上角的对话框中选择“壳（空间变形）”，厚度h1输入为0.15,其余的h2、h3、h4自动变成0.15,确认当前材料为C30,在常用工具与按钮对话框的生成方式下拉框中选择“四边形生成”，然后输入0,0<Enter>（如果窗口的最下端没有变化，可以先按#键），再输入8<Enter>,再

19、输入8,8<Enter>,最后输入08<Enter>,输入沿边1-2和2-3生成的单元数：1010<Enter>。按ESC键退出生成操作，再按F7显示全图，按F6适当缩小图形；4 .保存。选择菜单“文件->保存”，在对话框中选择需要保存的文件夹为C:Tutor,文件名为shello显示的图形如下：5 .施加约束。选择菜单“属性->节点->节点自由度约束”，然后在左上角的对话框中选中第1、3、4、6项（即约束x、z向平动自由度和转动自由度），接着选中左右两边的节点，最后按<Enter>。在左上角的对话框中选中第2、3、5、6项（其

20、余两项不选中，即约束y、z向平动自由度和转动自由度），接着选中上下两边的节点，最后按<Enter>。在左上角的对话框中选中全部6项（即完全固定），接着选中四个角节点，最后按<Enter>。按ESC键退出；6 .显示约束和荷载标记。选择菜单“显示->显示选项”，在对话框中选中“约束、质量、指定位移”和“荷载、节点温度、梁柱温度”选项，按“确定”按钮退出；7 .转换到立体工作平台。按工作平台切换按钮（处在窗口最下端）中的第三个按钮（或者按Ctrl+3）;8 .施加荷载。选择菜单“荷载->板壳荷载”，在左上角对话框中选中“改变荷载类型与参数”按钮，在启动的对话框左

21、侧选中第1种荷载类型（即面外垂直分布荷载），分布荷载在角点上的四个值P1、P2、P3和P4均输入3,按“确定”按钮退出对话框，然后选中所有的板壳单元，按<Enter>。在常用工具与按钮对话框中输入当前荷载种类为2,在左上角对话框中选中“改变荷载类型与参数”按钮，在启动的对话框内，分布荷载在角点上的四个值P1、P2、P3和P4均输入2,按“确定”按钮退出对话框，然后选中所有的板壳单元，按<Enter>。按ESC键退出板壳荷载操作。9 .输入内力组合和位移组合。选择菜单“荷载->荷载组合->内力组合”，按“添加”按钮，在对话框左边表格中按两次"+&qu

22、ot;按钮添加两行表格，在第一行表格中输入1和1.2,在第-位二行表格中输入2和1.4,按“确定”按钮，再按“确定”按钮退出。选择菜单“荷载移组合”，按“添加”按钮，在对话框左边表格中按两次“+”按钮添加两行表格，在第一行表格中输入1和1.0,在第二行表格中输入2和1.0,按“确定”按钮，再按“确定”按钮退出。10 .关闭约束和荷载的显示。选择菜单“显示->显示选项”，取消“约束、质量、指定位移”和“荷载、节点温度、梁柱温度”两个选项，按“确定”按钮退出；11 .数检和保存。选才i菜单“文件->数据检查”，没有发现明显错误，按Ctrl+S保存；12 .计算。选择菜单“分析与结果-&

23、gt;计算与分析->开始计算与分析”；13 .显示位移图。选择菜单“分析与结果->各种位移的图形显示”，选中动态图形中的第二项，按“确定”退出，屏幕上将显示位移组合1（即恒载和活载同时作用）作用下的变形图和最大位移值；14 .选择菜单“分析与结果->关闭所有结果显示”；15 .转换到平面工作平台。按工作平台切换按钮（处在窗口最下端）中的第一个按钮（或者按Ctrl+1）;16 .显示沿竖向单位长度的弯矩彩图。本例题板壳局部坐标系的1方向为横向，2方向为竖向,是否重定义没有影响。选才i菜单“分析与结果->各种结果的等值云图”，在对话框的左侧选中“板壳单元局部坐标下的应力和内

24、力”，在右侧选中“沿垂直1轴的边单位长度弯矩M11”按“确定”按钮退出对话框；17 .选择菜单“分析与结果->关闭所有结果显示”；18 .计算中心截面处的内力，该截面沿着竖向并且穿过中心，即把方板看成横向放置的扁梁。选择菜单“几何->生成内力积分线”，依次捕捉下边缘的中心节点和上边缘的中心节点。选择菜单“查看->内力积分线与面的信息”，选择刚才生成的内力积分线，GIS将弹出一个对话框显示沿着该端面的轴力、剪力和弯矩；19 .退出GIS。选择菜单“文件->退出”，可以不用保存。19.4四边简支方板的计算自动生成求解的问题与前一节完全相同，只是在生成板壳单元时采用自动剖分进

25、行（shella.prj）。其步骤如下：1 .重新进入GIS,在新建对话框中选择新建空间结构；2 .定义材料库。同前一节；3 .生成边界。选择菜单”自动剖分->直线边界”，输入0<Enter>,8<Enter>,8,8<Enter>,0,8<Enter>,0,0<Enter>,按ESC结束生成此次生成，再按ESC退出操作。按F7显示全图，再按F6适当的缩小；4 .施加约束。选择菜单“自动剖分->边界位移（自由度）约束”，然后在左上角的对话框中选中第1、3、4、6项（即约束x、z向平动自由度和转动自由度），接着选中左右两条边

26、界，最后按<Enter>。在左上角的对话框中选中第2、3、5、6项（其余两项不选中，即约束y、z向平动自由度和转动自由度），接着选中上下两条边界，最后按<Enter>。按ESC键退出。约束也可以在形成板壳单元后直接施加在节点上，其操作方法同前一节；5 .形成板壳单元。选择菜单“自动剖分->自动剖分形成板壳单元”，在左上角的对话框中选择“壳（空间变形）"，厚度h1输入为0.15,其余的h2、h3、h4自动变成0.15,确认当前材料为C30,全局剖分尺寸输入0.6,然后选中所有的四条直线边界，按<Enter>,剖分结束之后在弹出的对话框内选择“接

27、受”按钮；4.保存。选择菜单“文件->保存”，在对话框中选择需要保存的文件夹为C:Tutor,文件名为shella;6.其余的操作与前一节完全相同。只是在结果处理过程中，板壳单元的局部坐标系被重新定义了，若要显示重定义之后的局部坐标系，可以选择菜单“显示->显示选项”，在对话框中选中“显示板壳重定义之后的局部坐标”，在按“确定”按钮。19.5多层结构的计算一栋10层的框架剪力墙结构（build.prj和build2.prj）,层高都为3m,各层的结构布置完全相同，下图是其中一层的平面布置示意图，两个方向均为8跨，10m等间隔，中间黑颜色部分（粗颜色部分）为墙。柱子材料为30号混凝土

28、，截面均为0.8X0.8,梁材料为25号混凝土，截面均为0.4X0.7,墙材料为30号混凝土，厚度均为0.3。除了墙围成的区域外全布满厚度为0.1的楼板，楼板材料为25号混凝土（弹性模量2.8X107kN/m2,泊松比0.2）,恒载为6kN/m2（含楼板自重），活载为4kN/m2,考虑X和丫向风荷载、地震荷载。要求分别采用刚性和弹性楼板假定对该结构进行计算，弹性楼板假定不考虑楼板的弯曲刚度。为了描叙方便，这里采用字母和数字组合表示某个点，例如，A1表示左上角的点，I9表示右下角的点，B5表示第2排的左起第5个点。在采用弹性楼板模拟时，使用板壳单元的膜类型来模拟，楼面荷载全部作用在梁和墙上，板壳

29、上不作用任何荷载。分析此结构的所有操作如下：1.进入GIS后，在新建对话框中选择新建空间结构；2,选择菜单“参数->总层数输入”,输入10<Enter>,然后在层高输入对话框左侧表格中按一次“+”按钮添加一行，在表格中分别输入1和3,按“确定”退出；3,定义轴网。选择菜单“几何->添加、删除和编辑轴网”，按“增加轴网”按钮，并输入轴网名为Z1<Enter>,然后在“X向布置（纵线）”表格中按三次“+”按钮添加三行，在第一行车入1和0,在第二彳T输入2和10,在第三彳T输入9和10。接着在“Y向布置（横线）”表格中按三次"+"按钮添加三行，

30、在第一行输入1和0,在第二行输入2和10,在第三行输入9和10。最后按“确定”退出。按两次F6键缩小轴网，使其不被遮挡；4,定义截面库。选择菜单“参数->管理普通截面库”，在对话框中选择“添加截面”按钮，输入截面名称：柱截面<Enter>,然后输入截面宽b为0.8,截面高h为0.8。再选择“添加截面”按钮，输入截面名称：梁截面<Enter>,然后输入截面宽b为0.4,截面高h为0.7。最后按“确定”按钮退出；5,定义材料库。选择菜单“参数->管理材料库”，在对话框中选择“添加材料”按钮，输入材料名称：C25<Enter>，混凝土强度等级输入25,

31、其余保持为0。再选择“添加材料”按钮，输入材料名称：C30<Enter>,混凝土强度等级输入30,其余保持为0。最后按“确定”按钮退出；6,保存。按Ctrl+S,在对话框中选择需要保存的文件夹为C:Tutor,文件名为build;7,生成第一层的柱子。选择菜单“几何->柱生成”，确认柱单元参数对话框中的“网点”被选中，在材料与截面对话框的两个下拉框中分别选中“C30”和“柱截面”，在常用工具与按钮对话框的生成方式下拉框中选择“窗口生成”，然后在轴网的左上角的外侧按一下鼠标左键，再在轴网的右下角的外侧按一下鼠标左键，使轴网完全包括在矩形框；8 .生成第一层的梁。选择菜单“几何-

32、>梁生成”，在材料与截面对话框的两个下拉框中分别选中“C25”和“梁截面”，在常用工具与按钮对话框的生成方式下拉框中选择“四边形生成”，然后依次用鼠标捕捉轴网左上、左下、右下和右上角的四个点（即A1、II、I9和A9点），然后输入沿边1-2和2-3生成的单元数为：88<Enter>。按ESC键退出操作；9 .删除多余的柱和梁。选择菜单“编辑->删除节点单元刚性区域等”，在对象选择选项对话框中选中“选择梁单元”和“选择（斜）柱单元”，在常用工具与按钮对话框的选择对象方式下拉框中选择“窗口选”，然后在D4点左上侧按一下鼠标左键，再在E6点右下侧按一下鼠标左键，使处在墙位置的

33、梁和柱都被围在矩形内，这样被删除的梁和柱都处于选中状态，最后按<Enter>删除这些单元。按ESC键退出操作；10 .生成第一层的墙。选择菜单“几何->墙生成”，在左上角对话框中输入墙厚度0.3,在材料与截面对话框中选择C30,在常用工具与按钮对话框的生成方式下拉框中选择“单一生成”，然后用鼠标捕捉D4点和D6点，再捕捉E4点和E6点，再捕捉D4点和E4点，再捕捉D5点和E5点，最后捕捉D6点和E6点。按ESC键退出操作；8 .拷贝到2至10层。选择菜单“编辑->整层拷贝”，在对话框中选中“拷贝到第2层”、“拷贝到第3层”、”拷贝到第10层”，按“确定”按钮，拷贝完毕。

34、按Ctrl+3切换到立体工作平台，查看拷贝之后的结果，然后再按Ctrl+1切换回平面工作平台；9 .指定迎风面和背风面的梁（假设迎风面的体型系数为0.8,背风面为-0.5,侧面为-0.7）。选择菜单“荷载->1风向的迎背风面单元”，在风荷载参数对话框中输入体型系数0.8,在常用工具与按钮对话框的选择层范围按钮（对话框的右上角），然后输入开始层号为1,结束层号为10,层号增量为1,按“确定”退出，接着选中最左边的一排梁单元，按<Enter>然后把体型系数改成0.5,选中最右边的一排梁单元，再按<Enter>然后再把体型系数改成0.7,选中最上边的一排梁单元，再按&l

35、t;Enter>然后再把体型系数改成-0.7,选中最下边的一排梁单元，再按<Enter>。指定完1风向迎背风面的单元之后，选择菜单“荷载->2风向白迎背风面单元”，在风荷载参数对话框中输入体型系数0.8,接着选中最下边的一排梁单元，按<£讨3>然后再把体型系数改成0.5,选中最上边的一排梁单元，再按<Enter>然后再把体型系数改成0.7,选中最左边的一排梁单元，再按<Enter>然后再把体型系数改成-0.7,选中最右边的一排梁单元，再按<Enter>。最后按ESC退出此操作。若要使迎背风面的单元永远显示相关参数

36、和最后的风载作用方向，可以选择菜单“显示->显示选项”，然后选中“风向1的迎、背风面单元参数”和“风向2的迎、背风面单元参数”两个选项，再按“确认”按钮；10 .输入风载参数。选择菜单“参数->风载参数”，输入1、2风向的基本风压均为0.45，结构底部和顶部的迎风面宽度均为80,地面以上结构总高度为30,按“确定”按钮退出；11 .定义与划分刚性区域，用以模拟刚性楼板。选择菜单“几何->定义与划分刚性区域”，确认常用工具与按钮对话框中的选择层范围按钮显示为“选择1到10层/1”，分别在绘图区的左上角和右下角按一下鼠标左键，确保所有梁柱都处在定义的矩形区域内；12 .删除部分小

37、区域。前一步在定义刚性区域的同时，程序自动搜索出区域内所有的小封闭区域，这里需要删除墙所包含的两个小区域。选择菜单“编辑->删除节点单元刚性区域等”，在对象选择选项对话框中取消所有的选项，只选中“选择小封闭区域”，然后选中墙所包含的两个小区域（小区域的编号会改变颜色），按<Enter>,删除操作完成。按ESC退出本次操作;13 .施加小区域荷载。选择菜单“荷载->小区域荷载”，在左上角对话框的表格中的第一行输入1和6,第二行输入2和4,然后用在对话框的图形上按一下鼠标左键，并在弹出的对话框内选中第一列的第二个图标（鼠标移到该图标上并按左键），接着选中所有的小区域（即按两
