建筑工程施工技术资料监督要点

1、1建筑工程施工技术资料建筑工程施工技术资料监督要点监督要点2 建筑工程施工资料 n一、资料管理的目的和依据一、资料管理的目的和依据n为了提高工程质量和管理水平，真实、准确地反映工程施工情况和工程质量情况，明确各方责任，需建立建筑工程施工资料。n随着建筑业的发展和管理水平的提高，同时也为了适应建筑工程施工质量统一标准的要求，资料管理的科学划、规范化愈加显得重要。现根据国家现行有关施工验收规范、标准，并结合我市工程的实际情况，对建筑工程施工资料管理作一详尽阐述。n施工质量验收依据标准：建筑工程施工质量验收统一标准及常用的16本配套专业验收系列规范构成一个规范体系，用于建筑工程的施工质量验收。3n建

2、筑工程施工质量验收统一标准n建筑地基基础工程施工质量验收规范n砌体工程施工质量验收规范n混凝土结构工程施工质量验收规范n钢结构工程施工质量验收规范n木结构工程施工质量验收规范n屋面工程施工质量验收规范n地下防水工程施工质量验收规范n建筑地面工程施工质量验收规范n建筑装饰装修工程质量验收规范n建筑给水排水工程施工质量验收规范n通风与空调工程施工质量验收规范n建筑电气工程施工质量验收规范n电梯工程施工质量验收规范n智能建筑工程施工质量验收规范n建筑节能施工质量验收规范4 二、建筑工程施工资料的形成与管理n1、建筑工程施工资料的形成n施工资料的形成应符合国家有关的法律、法规、施工质量验收规范和标准，

3、以及工程合同和设计文件等的规定，这是资料形成的基本要求。n施工资料应随工程的施工进度按工种、专业归类同步收集、整理，并保证及时、准确、真实、有效、完整，同时应做到内容填写完整真实、书写字迹端正清晰。5三、建筑工程施工资料的总体要求三、建筑工程施工资料的总体要求n1、资料的收集、整理必须及时，资料来源必须真实、可信，资料填报必须子项齐全，应填子项不得缺漏。n2、检查验收资料应是在按要求内容进行自检的基础上，根据法定程序经有权单位审核签章后的方为有效资料。n3、材料、半成品、构配件等以及工程实体的检验，材料必须先试后用，违背此规定需对已用材料、已交（用）的工程实行重新检验，确定是否满足设计要求，否

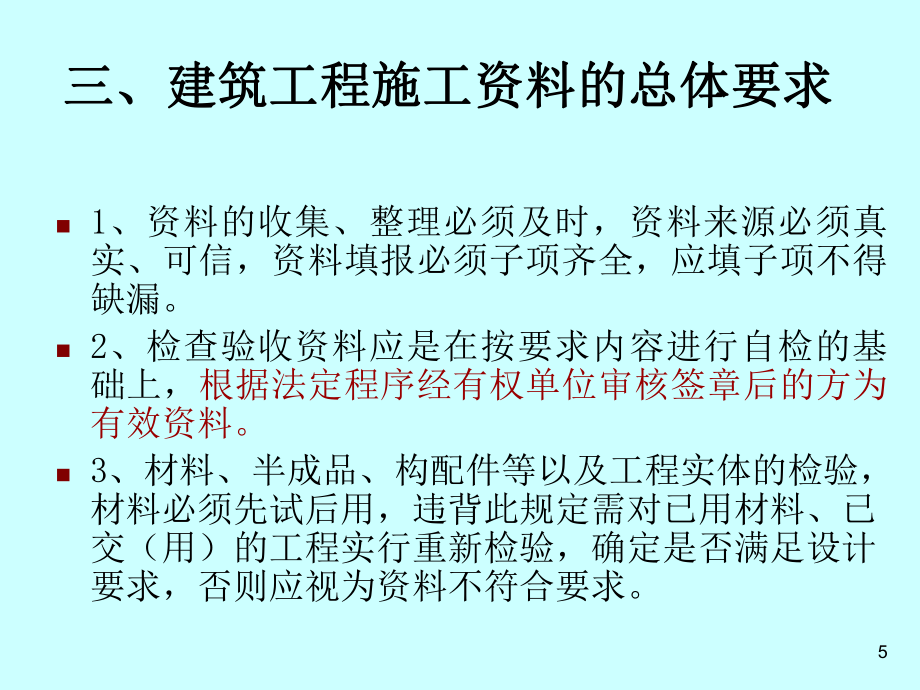

4、则应视为资料不符合要求。 6n原材料、半成品和成品的质量必须合格，并应有出厂证明或试验单。合格证、试（检）验单或记录单的抄件（复印件），应注明原件编号及存放单位、抄件人（复印人）签字、抄件（复印）时间、抄件（复印）单位的签字和盖章。未取得试验资质的企业（指原材料厂家或分包单位），其材料试（检）验工作，必须委托法定检测单位进行。施工单位必须在原材料合格证和试验报告备注栏内，由该工程的技术负责人批注是否可以使用及允许使用范围，并如实填写材料进场的时间、进场的数量、使用的部位和使用的数量。7下列项目须进行见证取样和送检： n（1）用于承重结构的混凝土强度试块；n（2）用于承重墙体的砌筑砂浆试块；n（

5、3）用于承重结构的钢筋及连接接头试块；n（4）用于承重墙的砖和混凝土小型砌块；n（5）用于拌制混凝土和砌筑砂浆的水泥；n（6）用于承重结构的混凝土中使用的掺加剂、外加剂；n（7）地下、屋面、厕浴间使用的防水材料；n（8）建筑节能工程进场材料和设备； n（9）国家规定必须实行见证取样和送检的其它试块、试件和材料。n见证取样送检项目的试验报告应有见证人姓名（必须与委托单以及见证取样和送检见证备案书的姓名一致）。8四、建筑工程施工资料的分类与归类整理四、建筑工程施工资料的分类与归类整理n1、资料的分类n建筑工程施工资料管理是一项系统性工作，内容庞大而复杂。为了适应建筑工程施工质量验收统一标准及相关系

6、列标准的规定，同时也为了便于资料搜集、整理和管理，应对施工资料进行分类。建筑工程施工资料分为三大类：质量控制资料、技术管理资料、质量验收资料。 9技术管理资料技术管理资料n现场质量管理制度n质量责任制n主要专业工种操作上岗证书n施工图审查情况n地质勘察资料n施工组织设计、施工方案及审批n施工技术标准n工程质量检验制度n现场材料、设备存放与管理n施工合同n施工许可证、规划许可证 10质量验收资料质量验收资料n地基与基础分部质量验收资料n主体结构分部质量验收资料n建筑装饰装修分部质量验收资料n建筑屋面分部质量验收资料n建筑给水排水分部质量验收资料n建筑电气分部质量验收资料n通风与空调分部质量验收资

7、料n电梯分部质量验收资料n节能分部质量验收资料n施工质量验收资料主要由检验批、分项、子分部、分部、单位工程质量验收记录组成。11质量控制资料质量控制资料n钢材的产品合格证、出厂检验报告和进场复验报告n钢筋连接试验报告，焊条（剂）、连接件合格证n水泥产品合格证、出厂检验报告和进场复验报告n砖出厂合格证、试验报告n细骨料试验报告n粗骨料试验报告n外加剂、掺合料产品合格证、试验报告n防水材料合格证、试验报告n构件合格证、试验报告12n混凝土试块试验报告n砂浆试块试验报告n混凝土配比单n砂浆配比单n土壤试验n隐蔽工程验收记录n抗拉拔试验13建筑给排水建筑给排水n材料、设备出厂合格证书及进场检（试）验报

8、告n管道、设备强度试验、严密性试验记录n系统清理、灌水、通水、通球试验记录n隐蔽工程验收记录 14建筑电气建筑电气n材料、设备出厂合格证书及进场检（试）验报告n设备调试记录n接地、绝缘电阻测试记录n隐蔽工程验收记录15技术管理资料技术管理资料n现场质量管理制度n质量责任制n主要专业工种操作上岗证书n分包方资质与分包单位的管理制度n施工图审查情况n地质勘察资料n施工组织设计、施工方案及审批n施工技术标准n工程质量检验制度n计量设置n现场材料、设备存放与管理16n施工合同n施工许可证、规划许可证n工程开工及竣工报告n图纸会审、设计变更、洽商记录n技术交底n检验批划分计划n施工记录n施工日记n竣工图

9、17质量控制资料质量控制资料n质量控制资料是过程控制的集中体现，只有在施工过程中每个环节都得到控制，工程质量才能得以保障。任何一份资料反映的实物均必须合格或者有相应的符合要求证明资料，缺一不可，否则即视为相应的工程质量为不合格。质量控制资料包括各种原材料合格证、出厂检验报告和进场复验报告，如：钢材、焊条（剂）、连接件、水泥、砖、细骨料、粗骨料、外加剂、掺合料、防水材料、构件；包括各种试块、试件试验报告，如：钢筋连接、混凝土试块、砂浆试块；包括各种试验报告，如：土壤试验、桩承载力、粘接力、拉拔试验、室内环境检测报告；包括各种重要的材料试配资料，如：混凝土试配单、砂浆试配单；包括各种重要的记录，如

10、：隐蔽工程验收记录。 181、钢材的产品合格证、出厂检验报 告和进场复验报告 n（1）、各种规格、品种钢筋应有出厂证明，证明应有钢材品种、牌号、规格、数量、力学性能、化学成份、厂名、出厂日期等。n（2）、受力钢筋必须按规定取样作有关性能试验（包括钢筋的屈服强度、抗拉强度、延伸率、冷弯性能等），对进场钢筋进行重量偏差检验 ，并应符合国家现行标准及设计要求。n 当设计无具体要求时，对按一、二、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E或HRBF500E钢筋，其强度和最大力下总伸长率的实测值应符合

11、下列规定：n 1 钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；n 2 钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.30；n 3 钢筋的最大力下总伸长率不应小于9%。19n钢筋合格证上应注明的内容：进场时间、进场数量、具体使用部位、具体使用数量、是否同意使用、技术负责人签字、如为复印件或抄件，还应注明复印人（抄件人）、复印时间（抄件时间）、原件存放单位、经办人签字、加盖存放单位公章。（以下原材料同） 202、钢筋连接试验报告，焊条（剂）、连接件合格证n焊接：n（1）、焊接试验，其试件数量应注明每组试件所代表现场施工的实际接头数量、取样和焊缝质量的试验结果，必须符合设计和

12、有关规范规定。n（2）、焊条和焊剂，应有出厂合格证，并与焊接形式所要求品种、规格一致，需烘焙的有烘焙记录。n（3）、焊工必须具有与焊接类别和要求相一致的上岗合格证。21n机械连接；n（1）、各种连接件的出厂合格证，其中应注明生产厂家、工程名称、规格、型号、力学性能，试验报告的结果应满足国家现行标准钢筋机械连接通用技术规程JGJ107等的规定以及设计要求。n（2）、具有与连接要求相一致的上岗合格证223、水泥产品合格证、出厂检验报告 和进场复验报告n（1）、水泥出厂合格证应注明厂家、品种、级别、生产工艺、安定性、强度、细度、凝结时间。n（2）、水泥的试验报告应包含安定性、强度、细度、凝结时间等指

13、标，其质量必须符合现行国家标准硅酸盐水泥、普通硅酸盐水泥GB175等的规定；当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。安定性不合格以及氧化镁和三氧化硫含量超标、凝结时间不符合要求的水泥均为废品，严禁使用在工程中。n（3）、水泥快测试验报告，只能作为参考依据。质量结论必须以标准试验报告为准。 234、细骨料试验报告 n砂使用前应按场地、品种、规格、批量取样试验，内容有颗粒级配、密度、含泥量等。配置有特殊要求的混凝土时，还要作相应项目试验。砂的粒径应符合使用部位的要求。 245、粗骨料试验报告 n石子使用前应按场地、品种、规格、批量

14、取样试验，内容有颗粒级配、密度、含泥量等。配置有特殊要求的混凝土时，还要作相应项目试验。石子的粒径应视工程的具体要求而定。 256、外加剂、掺合料产品合格证、试 验报告n外加剂、掺合料必须有生产厂家的产品合格证、出厂检验报告，内容包括厂名、品种、包装、重量、出厂日期、性能和使用说明，使用前必须对性能进行抽样检验。 267、砖出厂合格证、试验报告n包括承重多孔砖、非承重多孔砖、空心砖、灰砂砖、煤灰砖、小砌块等，用于建筑工程的承重墙与非承重墙。砖进场均应有出厂合格证或出厂检验报告，砖进场后应按取样要求进行强度试验，278、防水材料合格证、试验报告 n（1）、卷材，要有出厂合格证。（内容有不透水性、

15、吸水性、耐热度、拉力、柔度等）规格、品种均应符合设计要求，且须有现场取样试验报告。n（2）、胶结材料，须有出厂合格证和现场取样试验报告（内容有针入度、软化点、延度等）。n（3）、对其他新型防水材料，必须有可靠的、权威性的鉴定资料，且必须从现场配制物中取样试验，其技术性能必须达到设计要求。289、构件合格证、试验报告n（1）、混凝土、钢筋混凝土、钢、铝结构等承重构件（含网架、铝合金构件）必须有出厂合格证（生产厂家必须有相应资质证书）。构件上应有出厂日期、构件型号及厂标，并与出厂合格证相吻合。n（2）、金属承重构件出厂合格证，应包括材质指标及相应探伤检验结果等内容。n（3）、木门窗、金属门窗、塑料

16、门窗、特种门等，应有产品合格证书、性能检测报告、进场验收记录和复验报告，特种门及其配件的生产许可文件。29n（4）、门窗工程应对下列材料及其性能指标进行复验：n建筑外墙金属窗、塑料窗的抗风压性能、空气渗透性能和雨水渗漏性能。n（5）、所有构件进场，必须有构件进场验收手续和记录，并经双方签证。n（6）、各种装饰工程的材料应有产品合格证。3010、混凝土试块试验报告n（1）、混凝土按国家现行标准的有关规定，根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。首次使用的混凝土配合比应进行开盘鉴定，其工作性应满足设计配合比的要求。开始生产时应至少留置一组标准养护试件，作为验证配合比的依据。n（2）

17、、结构混凝土的强度等级必须符合设计要求，用于检验结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取，取样与试件的留置必须满足施工规范的要求。31n（3）、试块的留置应符合现行混凝土施工质量验收规范的规定。n现场预制构件须按规定留置足够数量混凝土试块。n各层浇筑混凝土数量基本一致时，其试块组数也应一致。n灌注桩每浇注50m3必须有1组试件，小于50m3的桩，每根桩必须有1组试件。n用于结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定： 32n每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；n每工作班拌制的同一配合比的混凝土不足100盘

18、时，取样不得少于一次；n当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次；n每一楼层、同一配合比的混凝土，取样不得少于一次；n每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。33n楼地面工程、屋面工程中各构造层（垫层、找平层、面层等）的混凝土试决留置方法为：每一层建筑地面工程不应少于一组。当每一层建筑楼地面工程面积超过1000时，每增加1000各增做一组试块，不足1000按1000计算。当改变配合比时，亦应制作相应试块组数。地面工程中的混凝土垫层试块制作组数亦参照此条执行。楼地面工程中混凝土面层强度等级不应小于C20，混凝土垫层兼

19、面层强度等级不应小于C15，混凝土垫层强度等级不应低于C10。屋面工程中细石混凝土防水层强度等级不应低于C20。n抗渗等试块应按规定留置、养护、试验。试件应在浇筑地点制作。连续浇筑混凝土每500m3应留置一组抗渗试件（一组为6个抗渗试件），且每项工程不得少于两组。采用预拌混凝土的试件，留置组数应视结构的规模和要求而定。34n首次使用的混凝土配合比，开始生产时应至少留置一组标准养护试件，作为验证配合比的依据。n商品混凝土除搅拌站提供的混凝土强度等级报告外、现场必须按所代表的部位制作试块，并作为评定检验结构混凝土质量的依据，其制作时间应与搅拌站协调一致。n实体检测用6000C同条件养护试块的留置要

20、求是同一配合比、同一强度等级不宜少于10组，不应少于3组，且6000C天同条件养护积温记录须由监理、建设单位签字认可。35n（4）、混凝土检验批强度的评定n地基与基础、主体结构完成后，应按规定，对同一检验批的标准养护混凝土试块强度和同条件6000C天养护的混凝土试块强度分别进行统计评定。试块组数10组时，采用数理统计评定；试块组数10组时，采用非数理统计评定。拆模用同条件养护的试块不须进行数理统计和非数理统计的评定。36n以同品种、同强度等级的混凝土试块为同一个检验批，应将基础和主体工程各作为一个检验批进行评定。n同条件6000C天养护的混凝土试块强度值应乘以1.1系数后再进行评定。n混凝土实

21、测强度超出设计强度四个等级为超强，应判为异常。 标准规定:强度在设计值的95%以下和四个等级以上为不合格，95%以上至四个等级以下为合格。 37n（5）、超龄试块一律按不合格处理。n（6）、混凝土施工前应进行开盘鉴定。开盘鉴定主要是验证混凝土的配合比是否满足要求。应有现场按实验室开出的配合比，经调整到施工配合比后，验证试块的28d标准养护试件强度是否满足设计要求，同时给实验室提供试验资料，积累经验，另外还要验证按该配合比配制的混凝土的和易性是否满足现场施工需要。所以混凝土开盘鉴定应有混凝土强度报告、砂石含水率测定记录、施工配合比记录、原材过磅记录、混凝土坍落度、保水性等记录。n（7）、养护条件

22、n标准养护条件是指温度为200C20C、相对湿度95%的环境。n同条件养护条件是指与施工的混凝土养护环境、养护情况相一致的条件。同条件养护试件必须放置于相应的构件处，并加以保护。3811、砂浆试块试验报告n（1）、砌筑砂浆采用经试验室确定的重量配合比，其品种、强度等级和掺合料应符合设计和施工规范规定，所使用的水泥与试配单的水泥必须相吻合。n（2）、砂浆施工前应将试配单调整为施工配合比。n（3）、试块留置组数及养护条件。39n试块留置组数：n各层砌体数量基本一致时，其试块组数也应一致。n砂浆试块的制作应在搅拌机出料口随机取样（同盘砂浆至少应制作一组试块）。n每一验收批且不超过250m3砌体的各种

23、类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。n楼地面工程中各构造层（面层、找平层等）的水泥砂浆试块留置方法为：每一层建筑地面工程不应少于一组。当每一层建筑楼地面工程面积超过1000时，每增加1000各增做一组试块，不足1000按1000计算。当改变配合比时，亦应留置相应试块组数。水泥砂浆面层的强度等级不应小于M15，水泥砂浆找平层的体积比不应小于1:3（或相应的强度等级）。 40n养护条件：n水泥砂浆是指温度为200C30C、相对湿度90%的环境。n水泥混合砂浆是指温度为200C30C、相对湿度60%-80%的环境。 n（4）、试块试压强度应按地基与基础和主体结构分别统计评定n以同品种

24、、同强度等级砂浆试块为同一个验收批，应将基础和主体工程各作为一个验收批。n各组试块平均强度值不应低于设计强度fmk，任意一组试块强度不应低于0.75fmk。n砌筑砂浆的验收批，同一类型、同一强度等级的砂浆试块应不少于3组，当同一验收批只有一组试块时，该组试块抗压强度的平均值必须大于或等于fmk。n（5）、结构工程，砂浆试块超龄一律按不合格处理。4112、隐蔽工程验收记录n所谓隐蔽工程就是指即将被后道工序覆盖的工序，一旦被覆盖，此工序质量将难以重新认定。如果隐蔽工程存在着质量问题，将直接影响到工程的质量，甚至影响到结构的安全和使用功能。所以，隐蔽工程在覆盖前，应认真组织验收，各方责任主体均应签字

25、确认。隐蔽说明应包括施工依据、原材料质量情况、隐蔽的内容等，必要时应附图说明，对存在缺陷应如实填写，施工单位整改后应填写整改情况，交监理单位重新组织复查，符合要求后由监理单位填写验收结论，方可进行下道工序施工。 42n地基与基础、主体结构中隐蔽工程验收记录的主要项目：n（1）地基验槽，包括土质情况、标高、轴线、几何尺寸、地基处理情况。n（2）土方回填：回填土料、标高、压实系数、表面平整度。n（3）桩基、基础和主体结构的钢筋工程，主要内容包括：钢筋品种、规格、数量、位置、锚固和接头位置、型式、塔接长度、保护层厚度、钢筋代换和构造钢筋处理，各种结构预埋件安装固定方法等。n（4）现场预制构件的安装、

26、预埋件设置情况等。n（5）施工缝的位置、间距、清理情况等；变形缝的构造、位置、间距、清理情况等。n（6）砌体与柱子及梁之间的抗震拉结筋的设置（及配筋砌体中钢筋安放等）情况。n（7）基础工程中的混凝土浇筑成型质量、砌体砌筑质量、防潮（水）层质量。43n装饰、装修工程中隐蔽工程验收记录的主要项目：n（1）抹灰工程中：抹灰总厚度35mm时的加强措施；不同材料交接处的加强措施；外装饰的基层处理情况。n（2）门窗工程中：预埋件和锚固件的预埋情况；防腐和填嵌处理情况。n（3）吊顶工程中：木龙骨防火及防腐的处理；预埋件或拉结筋的安放；吊杆的安装；龙骨的安装；填充材料的设置等。n（4）轻质隔墙工程中：木龙骨防

27、火及防腐处理情况；预埋件或拉结筋的安放；龙骨的安装；填充材料的设置等。n（5）饰面板（砖）工程中：预埋件或后置埋件的埋设情况；连接节点的处理；防水层的处理情况等。n（6）幕墙工程中：预埋件（或后置埋件）与主体结构的连接节点的安装；幕墙四周、幕墙内表面与主体结构之间间隙节点的安装；幕墙伸缩缝、沉降缝、抗震缝及墙面转角处的节点构造；幕墙防雷接地节点的安装；幕墙的防火构造等。n（7）细部工程中：预埋件（或后置埋件）的预埋情况；护栏与预埋件的连接节点的处理情况等。44n地下室工程的隐蔽验收记录的主要项目：n（1）施工缝的位置，清理的情况、处理的方法等。n（2）变形缝的位置、间距、清理情况等。n（3）止
